VOLTE端到端高丢包优化方法及案例目录1概述 (3)2语音质量问题定位方法 (3)2.1 高丢包小区定义 (3)2.2 多维度语音质量定界方法 (4)3VOLTE高丢包优化思路 (7)3.1 覆盖问题 (9)3.2 干扰问题 (9)3.3 切换问题 (10)3.4 容量问题 (10)4高丢包小区优化案例 (11)4.1 邻区漏配导致高丢包问题 (11)4.2 下倾不合理导致高丢包问题 (14)5高丢包小区优化总结 (15)1概述VoLTE作为LTE网络实现语音通话的最终方案，其通话质量、用户感知成为主要关注方向。

目前无线问题导致丢包是影响VoLTE用户感知的最主要因素之一，为迎接VoLTE商用，小区级的相关统计值可以作为日常优化工作的抓手以提升全网VOLTE语音感知。

目前VoLTE业务在完整性即通话质量方面仍然有大量的问题需要解决，需要摸索出一套语音质量问题定界定位方法，指导今后的VoLTE语音质量提升优化工作。

2语音质量问题定位方法2.1 高丢包小区定义高丢包小区定义：该指标定义为eNodeB成功接收到的PDCP SDU和预期接收到PDCP SDU的比率。

当SDU由于RLC达到最大重传次数被丢弃或：PDCP层从RLC 层接收SDU，检测到序列号不连续时统计为丢包。

以下三种情况进行统计为SDU包数：（1）PDCP SDU全部分片复用的TB块都得到HARQ ACK时（2）PDCP层从GTPU层接收SDU（3）PDCP层发送SDU给GTPU 时。

2.2 多维度语音质量定界方法为了提升全网VoLTE语音感知，利用海量用户面数据从“丢包”、“抖动”、“时延”、“编码”四个维度，精准定界端到端链路中“IMS”、“EPC”、“CS”“终端”、“空口”五域的问题，聚焦在“单通”、“断续”、“音质（主要指编码速率高低对音质的影响）”三个影响用户感知的现象，VoLTE语音质量全面可量化、可视化、可控化。

①IMS域：IMS域的SBC网元是VoLTE语音包传输的必经之路，通过对比SBC两侧SGi口语音媒体面数据，可有效分析语音包在通过SBC网元前后的丢包情况。

根据主被叫SGI 丢包数据关联分析，可判断是否在IMS网络发生了丢包，IMS域丢包的定界规则如下：1、主叫到被叫方向SBC丢包：(被叫SGI下行RTP丢包数-主叫SGI上行RTP丢包数)/主叫SGI上行RTP总包数>5% 。

主叫SGI上行RTP总包数：上行方向SGI节点收到的最后一个包序列号-收到的第一个包序列号。

被叫SGI下行RTP丢包数：被叫下行方向SGI节点收到的最后一个包序列号-收到的第一个包序列号-实际收到的RTP个数。

2、被叫到主叫方向SBC丢包：（主叫SGI下行RTP丢包数-被叫SGI上行RTP丢包数）/被叫上行RTP总包数>5% 。

就目前来看，SBC丢包比例非常低，平均每10万通VoLTE通话才有一次丢包，不作为目前关注的重点，但后续如果SBC出现异常，可及时通过指标监控定位。

②EPC域：根据主（被）叫的S1-U和SGI丢包数据关联分析，可判断是否在EPC网络发生了丢包，核心网域丢包的定界规则如下：1、上行EPC丢包：（SGI上行RTP丢包数-S1-U上行RTP丢包数）/ S1-U上行RTP总包数>5% 。

2、下行EPC丢包：（S1-U下行RTP丢包数- SGI下行RTP丢包数）/ S1-U下行RTP总包数>5% 。

③空口域：1、上行空口丢包：S1-U上行RTP丢包数/ S1-U上行RTP总包数>5% & 基站OMC统计上行空口PDCP丢包数/上行空口PDCP总包数2、下行空口丢包：（S1-U下行RTCP丢包数- S1-U下行RTP丢包数）/ S1-U下行RTCP总包数& （基站OMC统计下行空口PDCP丢包数+基站OMC统计下行弃包数）/下行空口PDCP总包数④终端域：根据S1-U用户面数据、终端底层LOG、基站信令用户面数据联合判断是否终端域问题。

1、终端上行问题：上行S1-U无包or上行S1-U丢包/上行S1-U总包>5% 。

终端上行RTP无包或未发送包(终端LOG，用户面数据)。

终端与基站harq层交互正常(终端底层信令显示一直不发SR；基站底层log下发DCI，UE不解析)。

注：上行S1-U无包，在用户面话单中上行S1-U口统计的总包数为0；终端LOG 可以用QXDM分析，基站底层调度数据可通过基站抓包（打印）获得。

终端上行发出的包，可通过QXDM分析RTP包的序列号，如果无RTP信息则终端未发出RTP包；终端与基站harq层交互情况，可通过QXDM 中ack/nack消息表征，如果每个子帧调度。

2、终端下行问题(3项至少满足2项)：下行S1-U无丢包。

终端下行RTP无网络丢包(终端LOG，用户面数据)。

注：终端LOG可以用QXDM分析，基站底层调度数据可通过基站抓包（打印）获得。

注：下行S1-U节点统计RTP包序列号全部连续，表征无丢包。

终端下行RTP无网络丢包：终端QXDM LOG，IMS层数据显示RTP包均已收到，即收到的RTP序列号全部连续。

3VOLTE高丢包优化思路通过空口丢包指标判定该小区是否为高丢包小区，如果是，需要进行空口、基站排查、定位和优化。

通过对丢包小区从“故障”“干扰”“资源”“覆盖”“参数”等方面入手，具体排查流程如下：（1）提取上下行丢包率指标的TOP小区；（2）匹配TOP小区是否告警；（3）匹配TOP小区的MR数据，若MR覆盖率<90%，先进行网络覆盖处理；（4）提取TOP小区的平均噪声干扰，若大于-110，先进行上行干扰处理；（5）根据平均CQI指标判断下行信道质量，若CQI<9，先进行下行干扰分析和处理；（6）根据重建比例指标判断，若重建比例>5%，转重建问题处理；（7）判断小区负荷是否较高，若上下行PRB平均利用率大于60%，分析忙时和闲时丢包趋势，判断是否跟负荷强相关，如果强相关，则转高负荷小区处理流程；（8）排除以上异常、或按以上异常流程处理后仍然存在高丢包，判断是否用户所处位置是小区边缘，存在弱覆盖/下行质差/上行质差/重建，如果不存在无线环境问题/重建，则判断为个别终端异常；（9）确认是否用户所处无线环境差，以及是否重建，如果存在重建和无线环境差，转网络优化处理；（11）如以上流程都无法定位和解决丢包问题，则进行现场复现，抓取基站侧和终端侧LOG进行详细分析，此外也需要关注TOP小区是否是特殊类型小区，如超级小区、微站等。

3.1 覆盖问题宏站小区弱覆盖采样点大于20%，室分小区弱覆盖采用点大于10%，即可定位为弱覆盖小区；萍乡高丢包小区主要分布在农村区域，站间距大，连续覆盖不足造成边缘用户丢包严重。

针对覆盖问题优化措施如下：1、RF优化调整：针对高丢包小区进行结构优化，google地图实际相结合对方位进行归整、结合站高及站间距对下倾进行优化。

提高有效覆盖、增强连续覆盖。

2、功率调整：对现网站点的功率进行评估，通过功率调整增强覆盖。

3.2 干扰问题下行质差：介于调制方式的选择，定义CQI小于7的占比较高，可判定该小区为下行质差小区；针对干扰问题优化措施如下：1、对于外部干扰进行干扰器的协调关闭，部分未能协调区域针对小区进行天馈调整。

2、针对下行质差问题，通过调换PCI、修改频点、天馈调整等避免同频间的干扰。

3.3 切换问题导致高丢包问题的切换因素有很多，包括邻区漏配、乒乓切换、切换参数配置不合理等，需针对高丢包小区地理位置及邻区配置情况，结合两两小区切换话务统计进行分析。

针对邻区问题优化措施如下：1、对邻区漏配、冗余外部邻区、冗余邻区进行添加和删除。

2、针对乒乓、频繁切换站点进行CIO修改。

3、结合大数据平台综合分析优化模块进行PCI(MOD3)干扰和PCI混淆问题进行优化。

3.4 容量问题热点区域易出现容量受限问题。

如高校、火车站、突发性活动、节日庆典等。

由于容量受限造成丢包。

针对容量问题优化措施如下：1、对临时性活动进行天馈调整。

2、对拥塞小区进行扩容。

3、通过负载均衡策略均衡话务，避免话务均衡引起容量受限，具体参数如下：4高丢包小区优化案例4.1 邻区漏配导致高丢包问题问题描述:F_Z_武陵区武陵区机械_2_WL每天上行丢包率基本稳定在1%以上且空口上行丢包指标相对较差。

空口上行丢包率明显高于下行丢包率。

空口上行问题较为严结合地图发现，F_Z_武陵区武陵区机械_2_WL与F_Z_武陵区常德皂果小区_1_W、F_Z_武陵区常德皂果小区_2_W并无邻区关系，且RRC重建请求次数相对较高，但成功次数并不高.怀疑邻区漏配导致的RRC重建。

发起切换请求时间过长，导致超过PDCP 丢包定时器时长，导致丢包现象。

添加F_Z_武陵区武陵区机械_2_WL与F_Z_武陵区常德皂果小区_1_W、F_Z_武陵区常德皂果小区_2_W邻区关系。

4、指标跟踪4.2 下倾不合理导致高丢包问题问题描述:根据6号-9号丢包数据进行分析,发现F_Z_R_桃源青林安家冲_2_WL基本每天都出现高丢包问题.QCI1的上行空口丢包率在0.8%左右，空口侧问题相对较大，现对空口问题进行分析。

问题分析:1、告警问题，查询告警日志，并无影响业务的告警。

2、按照覆盖、容量、干扰、邻区方面提取各项指标进行分析定位：覆盖问题：各区间分布图如下，在-110dBm以下的的采样点占23.6%但根据TA值分析，在2KM以外的采样点占到了86%，大部分采样点分布在区间6（3.59-6.64km）和区间7（6.72-14.45），而两站点之间距离在2.7KM。

过覆盖影响小区数20个，已经远远超过了本身的覆盖距离。

容量问题：通过指标统计控制信息利用率、业务PRB利用率等指标核查，发现该站点并无资源负荷问题。

干扰问题：1、上行PRB干扰查询，发现其平均RSSI值-97dBm，并无明显的上行干扰。

2、下行干扰评估，CQI占比（0-6）的QPSK编码占比已达到30%，存在下行干扰。

切换问题：整体切换成功率在98.9%左右，通过两两切换查询，该站点与较远距离的基站切换次数最多，越区导致MOD3干扰,影响切换.解决方案：天馈机械下倾角2°调整至7°。

方位角调整至30°；指标跟踪：调整后空口上行丢包率有明显降低。

5高丢包小区优化总结本文主要针对丢包问题进行分析，从无线和核心网侧讲述问题定位的方法，从而有效的判断VOLTE通话过程中端到端的问题定位思路和方法，提高丢包问题定位的效率。

对空口丢包问题进行梳理，分别从频繁切换、下行质差、上行干扰、小区重载、失步后重建和上行接入受限等方面进行分析，解决现网丢包问题，具体措施如下：1)RF优化以RF优化为基础，解决现网弱覆盖、重叠覆盖、越区覆盖和邻区漏配等问题，提升网络基础质量。

合集下载

案例-关于VoLTE丢包率高优化处理最佳实践总结

案例-关于VoLTE丢包率高优化处理最佳实践总结

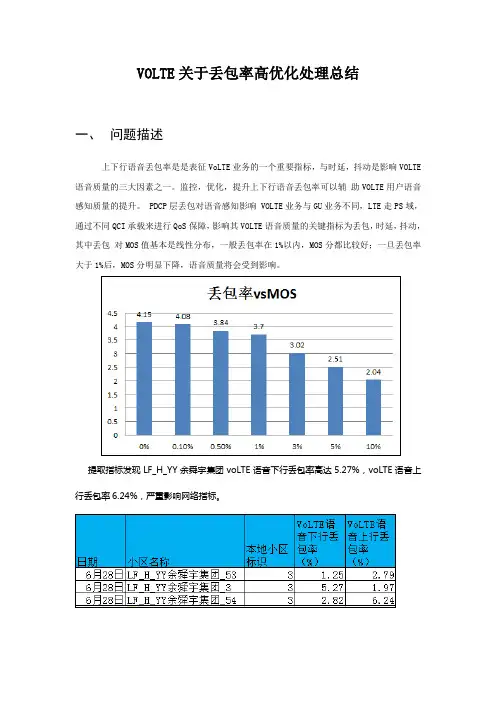

VOLTE关于丢包率高优化处理总结一、问题描述上下行语音丢包率是是表征VoLTE业务的一个重要指标，与时延，抖动是影响VOLTE 语音质量的三大因素之一。
