室内照明LED日光灯标准

  • 格式：doc
  • 大小：68.50 KB
  • 文档页数：12

室内照明LED日光灯标准 1 范围 本标准规定了室内照明LED日光灯（以下简称LED日光灯）的定义、产品分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存。

本标准适用于交流频率（50-60）Hz,电压(86-265)V电源供电，应用于会议室、地下停车场、办公场所等室内照明领域用LED日光灯。

2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 191-2008 包装储运图示标志 GB/T 2828.1-2003 计数抽样检验程序第1 部分：按接收质量限（AQL）检索的逐批检验抽样计划

GB/T 2829-2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T 2900.65 电工术语 照明 GB 3096-2008 声环境质量标准 GB/T 6882-2008 声学 声压法测定噪声源声功率级 消声室和半消声室精密法 GB 7000.1 灯具 第1部分：一般要求与试验 GB/T 9468 灯具分布光度测量的一般要求 GB 10682 普通照明用管形荧光灯 GB/T 14862-1993 半导体集成电路封装结到外壳热阻测试方法 GB 17625.1 电磁兼容 限值 谐波电流发射限值（设备每相输入电流≤16A） GB 17743 电气照明和类似设备的无线电骚扰特性的限值和测量方法 GB/T 18595-2001 一般照明用设备电磁兼容抗扰度要求 室内照明LED日光灯标准 GB 19510.1 灯的控制装置 第1部分：一般要求和安全要求 GB 19510.14-2009 灯的控制装置 第14部分：LED模块用直流或交流电子控制装置的特殊要求

GB 19651.3-2008 杂类灯座 第2-2部分 LED模块用连接器的特殊要求 GB/T 24819-2009 普通照明用LED模块 安全要求 GB/T 24823-2009 普通照明用LED模块 性能要求 GB/T 24824-2009 普通照明用LED模块测试方法 GB/T 24825-2009 LED模块用直流或交流电子控制装置 性能要求 GB/T 24826-2009 普通照明用LED和LED模块 术语和定义 SJ/T 11364 电子信息产品污染控制标识要求 SJ/T 11395-2009 半导体照明术语 IEC 62471 灯和灯系统的光生物安全

3 术语和定义 下列术语和定义适用于本标准。 3.1 LED 日光灯(LED tube fluorescent light) 以LED为光源，与传统日光灯在外型上一致的一种用于室内普通照明的组合式直管型照明灯具，它由LED模块、LED驱动控制器、散热铝型材、罩壳、导热胶带和两个堵头构成，可包括灯座和灯架。

注：根据SJ/T 11395-2009 <>中3.9.5术语修改 3.2 室内照明LED日光灯标准 初始值(initial values) LED日光灯在不经过老化并在额定条件下燃点2 h时所测得的光电参数值。 注：根据GB/T 24826-2009 <>中2.36术语修改

3.3 额定值 (灯的) rating (of a lamp) LED日光灯的一组工作条件和规定工作条件下特定参数的数值，由制造商和销售商规定。

注：根据GB/T 2900.65 《 电工术语 照明》中845-07-58术语修改 3.4 灯具的光效（luminous efficacity of luminaire） LED日光灯在声称使用条件下，灯具发出总光通量与其所耗点功率之比。以流明（lm）/瓦（W）表示，在不致混淆的情况下简称光效。

注：根据GB/T24827-2009《道路与街道照明灯具性能要求》3.8术语修改 3.5 初始光效（(initial luminous efficacity) LED日光灯光效的初始值。 注：根据GB/T24827-2009《道路与街道照明灯具性能要求》3.8术语及GB/T 24826-2009 <>中2.36术语修改

3.6 初始光通量（rated luminous flux） LED日光灯所发出的总光通量的初始值，单位：流明[lm]。 室内照明LED日光灯标准 注：根据SJ/T 11395-2009 <>中3.6.16术语及GB/T 24826-2009 <>中2.36术语、GB/T 2900.65 《 电工术语 照明》中845-07-59术语修改

3.7 光通量维持率（lumen maintenance） LED日光灯在规定条件下点燃，在寿命期间内一特定时间的光通量与初始光通量之比，以百分数表示。为测试简便，可用在规定距离下灯下点的照度替代光通量来计算光通维持率。

注：根据GB/T 2900.65 《 电工术语 照明》中845-07-65术语 修改 3.8 灯具的功率因数（power factor of luminaire） LED日光灯在标称的额定电源电压及额定频率下工作时，其实际消耗的功率与额定功率之比。

注：根据GB/T 24826-2009 <>中2.46术语修改

4 产品分类和标示方法 4.1 产品分类 LED日光灯按颜色可分为：暖白RN(色温≤3300K)和冷白RL（3300K＜色温≤6500K）。

4.2 标示方法 4.2.1 标示规则 室内照明LED日光灯标准 LED日光灯的型号规格按下述形式标注： XX LFL 30 -10W RN 表示灯具类别：暖白为RN, 冷白为RL，2位码 表示灯具额定功率3位码 表示灯管直径，用具体毫米值，3位码 表示灯具名称：LED日光灯（LED tube fluorescent light)为FL,2位码 表示公司简称 4.2.2 标示示例 暖白色的直径为30mm，额定功率为10W的LED日光灯标记为：XX LFL 30-10W RN 。

5 技术要求 5.1 工作环境要求 LED日光灯在下列条件下应能正常启动和燃点： a) 室内温度：-25℃～+45℃； b) 月平均空气相对湿度：不大于90%（25℃±5℃）； c) 在超出上述环境范围运行时，应由制造商和用户共同商定技术要求。 5.2 外形尺寸 5.2.1 LED日光灯的主要外形尺寸与灯头型号尺寸的配合应符合GB 10682《普通照明用管形荧光灯》中3.1条的要求。应与普通照明用直管形荧光灯安装尺寸相符，符合普通照明用直管形荧光灯灯座安装要求。

5.2.2 当超出上述尺寸或配合尺寸时，由制造商和客户共同商定。应符合制造商的设计规定。结构应便于安装。

5.3 外观 室内照明LED日光灯标准 5.3.1 LED日光灯表面应平整、光洁，应无影响照明性能和使用的划伤等缺陷，灯体内外应无危及生产、运输、安装及使用人员的尖角和毛刺。灯的标志应清晰。

5.3.2 所有零件均应定位安装、牢固可靠，不应有松动现象；转动件应能灵活转动、接触良好、无轴向窜动。

5.3.3 焊接部位应平整、牢固，无焊穿、虚焊、飞溅等现象。 5.3.4 灯头应端正地固定在灯的两端。成品灯头上的插脚应能在不被扭曲的情况下，同时顺利通过相应的灯座安装。

5.4 安全 5.4.1 LED日光灯在标称的额定电源电压及额定频率下应能长期、可靠、正常地工作，并对使用者和环境不产生危害。

5.4.2 LED日光灯一般的性能、安全及相应的试验要求应符合GB 7000.1的规定。 5.4.3 LED日光灯的控制装置安全及性能要求应符合GB 19510.14及GB/T 24825的规定。

5.4.4 LED日光灯的LED模块安全及性能要求应符合GB 24819及GB/T 24823的规定。

5.4.5 LED日光灯的灯座/连接器安全要求应符合GB 19651.3的规定。 5.4.6 LED日光灯的光生物安全要求应符合IEC 6247及相应的国家标准的规定。 5.5 电磁兼容性 5.5.1 LED日光灯的电磁兼容要求应符合GB 17743和GB 17625.1的规定。 5.5.2 输入电流谐波应符合GB 17625.1-2003的规定； 5.5.3 电磁兼容抗扰度应符合GB/T 18595-2001的规定。 5.6 灯具电性能 5.6.1 LED日光灯在标称的额定电源电压及额定频率下，正常开启并保持燃点。 室内照明LED日光灯标准 5.6.2 LED日光灯在标称的额定电源电压及额定频率下工作时，其实际消耗的功率与额定功率之差不应大于10%，功率因素不应小于0.75。

5.7 寿命 LED日光灯的额定寿命不应低于30 000 h。 5.8 主要光参数 主要光参数应符合表1的规定。 表1 主要光参数 序号 项目 参数 1 显色指数 Ra≥70 2 初始光效（不带面罩）lm/W ≥90 3 初始光通量lm 不低于额定值90%

4 色温 冷白RL（3300K＜色温≤6500K） 暖白RN(色温≤3300K) 5 2000h光通量维持率 ≥95% 6 5000h光通量维持率 ≥90% 5.9 噪声 LED日光灯应能保证额定工作条件下，稳定工作时，其噪声功率不大于45dB（A）。 5.10 散热 LED日光灯的散热性能应能保证额定工作条件下，稳定工作时，对称中心位置的LED的结温不超过60℃。

6 试验方法 6.1 外形尺寸

合集下载

led照明设计规范

led照明设计规范

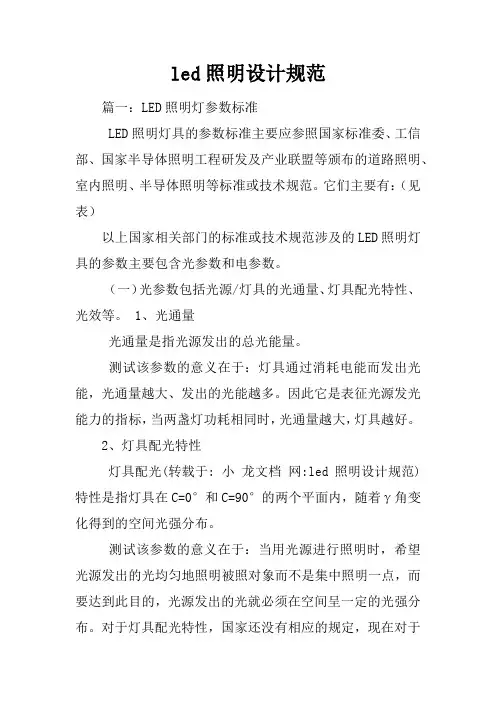

led照明设计规范篇一：LED照明灯参数标准LED照明灯具的参数标准主要应参照国家标准委、工信部、国家半导体照明工程研发及产业联盟等颁布的道路照明、室内照明、半导体照明等标准或技术规范。
