上梁质量控制措施

  • 格式：doc
  • 大小：42.00 KB
  • 文档页数：4

1
预应力小箱梁吊装控制措施
预应力小箱梁吊装控制措施:
（一）预制梁的运输：
1、预制梁的运输采用25米运梁车运输，每辆运梁车一次运输一片梁，预制
梁装车以后，运输过程中为防止倾倒、扭翻，使用托架固定在运梁车上，捆
扎固定。
2、运梁车运行速度：空载0～10km/h 重载 0～5km/h，曲线、坡道地段应
严格控制在2.7km/h以内。
3、预制梁在运输过程中，特别是在转弯处安排专人指挥过路车辆。
（二）预制梁的吊装方案
1、本工程采取双机吊装，把预制梁向规定的位置就位。
2、运梁车运梁至工作位置，用钢丝绳在吊点位置(距梁头约1m处)兜住梁体，
钢丝绳与梁体交角为70°左右，起吊至离运梁车2～3cm，检查构件绑扎是否
牢固稳定，吊索是否拉紧，吊机运转是否正常，吊车支撑是否下陷，试
吊无问题后继续起吊。起吊速度为3-4m/min。
3、吊装的顺序从边梁开始，对称吊装。
4、所有人员均位于安全地段，吊车吊梁至承台顶面，下降、就位，并校核、
以保证位置准确。
5、使用两台吊车吊同一预制梁，为保证操作协调，使各机安全力距均控制在
80%以内。吊索安全系数应大于6。不准单索系直起吊。起吊前应检查吊机、
吊索、滑轮组、钢丝绳倍率要满足吊重要求。起吊时两机吊钩应基本垂直，
不得有较大的倾斜，以防构件离地时造成一台吊机失重而另一台吊机超荷，
并且在起吊前将两机吊索拉紧，然后同时起吊，使两吊索受力基本平衡，吊
装过程要保持构件水平，起升动作平稳，操作协调。
2

6、双机起吊施工应注意事项
1）、由专人查看现场是否有障碍物，地基是否能满足工程需要。
2)、转至承托点(投影)上方时，才徐徐落下，起吊时2台吊机垂直起吊，一
般情况下吊臂不应变幅。严禁向下(即不安全方向)变幅，因向下变幅容易产
生超负荷状态，如向上变幅时，所产生的分力较大也容易产生超荷失稳。
3)、待构件起吊上升至超过支承点高度20~30cm时，各吊臂向同一方向旋转，
待指挥员确认构件支点此时较为安全可作变幅、对线就位。
4)、双机抬吊的构件较重、较大型，此时应十分注意吊臂的强度，必须按照
使用说明书的规定控制伸臂长度，不得盲目伸长吊臂，以免出现折臂造成事
故。注意检查卷扬机钢丝绳长度是否足够，其与滑轮组的倍率必须满足该项
吊装作业的使用要求。
5)、吊装时必须统一指挥，由指挥员确定吊机摆设的位置，并注意支腿有无
下陷和浮动等危险状况。当吊机力距接近额定力距时，联络员应立即报告指
挥员，由指挥员作出安全指令，确保吊装安全。
3

梁、板安装允许偏差表
序号 项 目 允许偏差（㎜） 检验频率 检 验 方 法
范 围 点数

1 平面位置 顺桥纵轴方向 10 每个构件 1 用经纬仪测量
垂直桥纵轴方向 5 1

2 焊接横隔梁相对位置 10 每 处 1
用 尺 量
3 湿接横隔梁相对位置 20 1

4 伸缩缝宽度 +10 -5 每个构件 1 用 尺 量

5 支座
板

每块位置 5 2
用尺量，纵、横向各
计1点

每块边缘高差 1 2
用水准仪测量，纵、
横向各计1点

6 焊缝长度 +10 0 每个构件（每孔抽查25%） 1

用 尺 量
7 梁间焊接板高差 1

8 梁间焊接板离缝 20 2

质量保证措施
（一）
组织保证措施

建立以项目经理为组长，项目总工副组长，经理部相关部门负责人、各队
队长、技术主管为组员的全面质量管理领导小组。将质量管理细化分工到个人，
做到职责明确，工作内容清楚，形成质量工作人人肩上有责任的工作氛围。投入
的施工队伍和技术、管理人员具有丰富的类似项目工程的施工经验。
（二）技术质量保证措施
加强现场施工技术交底，提高施工技术水平，增强施工质量意识。严格执
行过程控制，及时量测梁体架设质量，对于不满足梁体位置要求、标高要求的及
时提出处理方案，确保预制梁架设正常顺利进行。
1、桥台的位置、标高等必须符合设计要求及国家验收规范要求；支座及垫
石必须符合设计要求及施工作业质量及安全规范；
4

2、吊装时应保证按号就位，不得错号。
3、梁板运输过程中，运梁车应在梁板底部垫付垫木、胶皮或划垫，并打镖
绳，镖绳与梁之间需垫铁抱角，防止构件扭曲变形或掉角，确保成品运输质量；
4、运输途中及时检查梁板捆扎状况，遇转弯路段，必须慢速行驶，注意避
让车辆、行人。
5、吊装前的吊装条件已具备，而且监理方已同意吊装。
6、装卸车及安装时吊车臂起落要低速、平稳，禁止忽快忽慢，避免碰撞，
防止梁板损坏。
7、安装时要边安装边技术质检人员进行校正，验收，直到符合质量要求方
可脱钩。
梁板安装质量要求
项次 检查项目 规定值或允许偏差 检查方法

1 支座中心偏位（mm） 梁 5 用尺量，每孔抽查4~6个支座
板 10

2 倾斜度（%） 1.2 吊垂线，每孔抽查3片梁
3 顶面纵向高程（mm） +8，-5 每孔抽查3片，每片用水准仪测3点
4 相邻梁（板）顶面高差（mm） 8 用尺量，每相邻梁（板）

合集下载

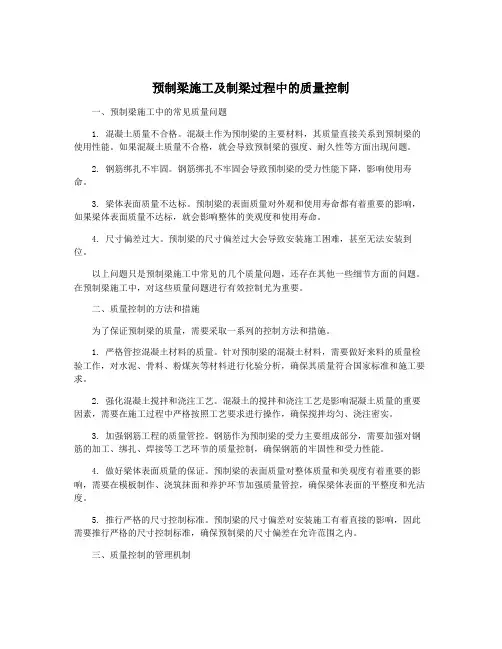

预制梁施工及制梁过程中的质量控制

预制梁施工及制梁过程中的质量控制

预制梁施工及制梁过程中的质量控制一、预制梁施工中的常见质量问题1. 混凝土质量不合格。

混凝土作为预制梁的主要材料，其质量直接关系到预制梁的使用性能。

如果混凝土质量不合格，就会导致预制梁的强度、耐久性等方面出现问题。

2. 钢筋绑扎不牢固。

钢筋绑扎不牢固会导致预制梁的受力性能下降，影响使用寿命。

3. 梁体表面质量不达标。

预制梁的表面质量对外观和使用寿命都有着重要的影响，如果梁体表面质量不达标，就会影响整体的美观度和使用寿命。

4. 尺寸偏差过大。

预制梁的尺寸偏差过大会导致安装施工困难，甚至无法安装到位。

以上问题只是预制梁施工中常见的几个质量问题，还存在其他一些细节方面的问题。

在预制梁施工中，对这些质量问题进行有效控制尤为重要。

二、质量控制的方法和措施为了保证预制梁的质量，需要采取一系列的控制方法和措施。

1. 严格管控混凝土材料的质量。

针对预制梁的混凝土材料，需要做好来料的质量检验工作，对水泥、骨料、粉煤灰等材料进行化验分析，确保其质量符合国家标准和施工要求。

2. 强化混凝土搅拌和浇注工艺。

混凝土的搅拌和浇注工艺是影响混凝土质量的重要因素，需要在施工过程中严格按照工艺要求进行操作，确保搅拌均匀、浇注密实。

3. 加强钢筋工程的质量管控。

钢筋作为预制梁的受力主要组成部分，需要加强对钢筋的加工、绑扎、焊接等工艺环节的质量控制，确保钢筋的牢固性和受力性能。

4. 做好梁体表面质量的保证。

预制梁的表面质量对整体质量和美观度有着重要的影响，需要在模板制作、浇筑抹面和养护环节加强质量管控，确保梁体表面的平整度和光洁度。

5. 推行严格的尺寸控制标准。

预制梁的尺寸偏差对安装施工有着直接的影响，因此需要推行严格的尺寸控制标准，确保预制梁的尺寸偏差在允许范围之内。

三、质量控制的管理机制1. 设立专门的质量监督部门。

在工程项目中，应设立专门的质量监督部门，负责对预制梁的施工质量进行监督和检查，及时发现并处理质量问题。

2. 制定详细的质量控制方案。

梁场质量管理制度

梁场质量管理制度

梁场质量管理制度一、质量目标1.实施质量监督，确保梁场施工质量符合相关标准和要求。

2.提高梁场施工质量，确保梁的强度、稳定性和耐久性满足设计要求。

3.加强质量控制，减少施工中出现的质量问题和工程事故。

二、质量管理职责1.项目经理（1）负责组织制定并实施梁场施工质量管理制度，确保各项管理规定得到贯彻执行。

（2）负责组织施工前的质量检查和技术交底，确保施工人员对质量要求的了解和掌握。

（3）负责组织施工过程中的质量检查和验收，及时发现和纠正质量问题。

2.工程技术人员（1）负责绘制梁板的施工图纸和工艺流程，确保施工图纸和工艺符合设计要求。

（2）负责指导施工人员进行梁板的预制和安装工作，确保施工质量的稳定和可靠。

（3）负责组织对梁板的质量进行检测和评估，及时发现和处理质量问题。

3.施工人员（1）严格按照施工图纸和工艺要求进行梁板的预制和安装工作，确保每一个环节都符合相关要求。

（2）定期接受技术交底和培训，提升自身的专业技能和质量管理意识。

（3）及时向技术人员汇报施工过程中的质量问题，并配合技术人员进行处理和解决。

三、质量控制流程1.施工前准备（1）编制梁板的施工图纸和工艺流程，经项目经理审查通过后方可使用。

（2）进行质量检查，确保梁场使用的材料符合相关标准和要求。

（3）进行技术交底，使施工人员了解梁板的预制和安装工艺要求。

2.施工过程控制（1）严格按照施工图纸和工艺流程进行梁板的预制和安装工作。

（2）定期进行质量检查，发现问题及时进行整改和处理，确保符合设计要求。

（3）落实质量记录，如施工日志、检测记录等，以备后期审查和验证。

3.施工验收（1）进行施工过程的质量检测，包括梁板的尺寸、强度和稳定性等方面。

（2）进行质量验收，由项目经理组织相关人员进行验收，并出具验收报告。

（3）对验收不合格的梁板，及时进行整改和处理，确保梁场施工质量符合要求。

以上是一份梁场质量管理制度的简要介绍，该制度的实施可以有效提高梁场施工质量的稳定和可靠性，避免因质量问题导致的工程事故和损失。

架梁的质量控制

架梁的质量控制

架梁的质量控制1. 概述架梁是建筑施工中重要的工序之一，其质量直接关系到整个建筑物的安全性和稳定性。

为确保架梁工程的质量，需要进行严格的质量控制。

本文将详细介绍架梁的质量控制标准和流程。

2. 材料质量控制2.1 钢材2.1.1 采购合格证明：要求供应商提供钢材的质量合格证明，包括材质、规格、批号等信息。

2.1.2 外观检查：对钢材进行外观检查，包括表面是否有锈蚀、裂纹、变形等缺陷。

2.1.3 尺寸测量：对钢材的尺寸进行测量，确保符合设计要求。

2.2 混凝土2.2.1 配合比：按照设计要求，严格控制混凝土的配合比，确保强度和流动性满足要求。

2.2.2 原材料检验：对水泥、骨料等原材料进行检验，确保符合相关标准。

2.2.3 施工现场试块：在施工现场制作混凝土试块，进行强度试验，确保混凝土强度符合要求。

3. 施工工艺控制3.1 基础处理：在架梁前，对基础进行清理、修整和加固，确保基础的承载能力和稳定性。

3.2 模板安装：安装架梁所需的模板，确保模板的平整度和稳定性。

3.3 钢筋绑扎：按照设计要求进行钢筋绑扎，确保钢筋的位置和间距符合要求。

3.4 混凝土浇筑：在模板内进行混凝土浇筑，确保浇筑的连续性和均匀性。

3.5 养护措施：对浇筑完成的混凝土进行养护，保持适宜的湿度和温度，以提高混凝土的强度和耐久性。

4. 施工质量检查4.1 观测法：通过观测架梁的形变、位移等情况，判断其稳定性和安全性。

4.2 检测仪器：使用合适的检测仪器，如超声波检测仪、金属探测仪等，对架梁进行质量检测。

4.3 抽检：随机抽取架梁进行抽检，检查其尺寸、强度等是否符合要求。

4.4 记录和报告：对施工质量检查结果进行记录和报告，及时发现和解决问题。

5. 安全措施5.1 安全培训：对参与架梁施工的工人进行安全培训，提高其安全意识和操作技能。

5.2 安全设施：设置安全网、安全带等安全设施，确保工人在高空作业时的安全。

5.3 安全检查：定期进行安全检查，发现和整改安全隐患，确保施工现场的安全。

梁柱节点质量控制要点

梁柱节点质量控制要点

梁柱节点质量控制要点梁柱节点部位的施工质量，需要施工管理人员用更多精力去把控，否则将直接影响建筑结构的质量。

相比于其他部位，梁柱节点在质量把控方面应该注意哪些问题？梁柱钢筋绑扎问题1、梁底钢筋的绑扎要求及措施：今后的梁底钢筋绑扎过程中必须满绑。

要求木工在铺设模板时大于600mm高的梁一侧的模板不封闭或两侧模板错开封闭。

2、垫块及马凳的加设问题：板底筋垫块和马镫及梁底垫块未加设或加设不到位的现象。

要求：钢筋工在绑扎的过程中将垫块及马凳一次性放到位并且安排钢筋工在钢筋绑扎完毕后逐个检查查漏，保证无梁底筋或箍筋直接接触模板以及板底筋直接接触模板或板的底筋和面筋相接触的现象。

3、多梁交叉过高问题:在梁钢筋的绑扎过程四条及以上的梁交叉处会出现钢筋超出混凝土面或导致混凝土无保护层的现象。

要求钢筋工在绑扎过程中对于交叉处1m左右的距离采用较小些的箍筋，比如正常绑扎时用55cm高的箍筋，在交叉处就用52cm的箍筋。

对于圆形柱帽五梁或六梁的梁交叉严格按照仅有4条梁贯通，其余的梁弯锚锚入柱帽中，即只准出现两层的梁面筋叠加。

4、梁柱节点的第一道箍筋绑扎梁柱交接处梁绑扎的第一道箍筋离柱的距离不能超过5cm。

5、梁的二排钢筋绑扎梁的二排筋必须绑扎到位且离面筋的距离要控制在5cm左右。

6、基础钢筋中拉钩绑扎基础中，人防区域设有400mm×400mm的拉钩，拉钩与底筋必须绑扎。

7、套筒未拧紧问题：在现场发现采用套丝连接的钢筋露出的丝过多现象。

现场的套丝都是5cm的长度，而钢筋上的丝一般都是3cm，每个丝的长5mm，用套丝相连的钢筋在不排除特殊的情况只准许两遍各露出一道丝，现场的钢筋工应尽可能的拧到位。

不同规格钢筋采用套筒连接时必须用变径丝。

8、梁柱节点处箍筋加密问题：梁柱节点区域箍筋间距过大，数量不足或者施工中将箍筋切断现象。

处理措施及要求：节点区域箍筋按柱箍筋加密区间距布置；按照设计箍筋形式配筋，复合箍不得缺失；可先将节点区箍筋集中布置，梁筋绑完后再将柱箍筋间距调匀，以避免梁筋施工困难；遇有钢梁时，可采用L形箍筋拼成封闭环，弯钩原位加工。
