电流表内阻是多少_测电流表内阻的几种方法

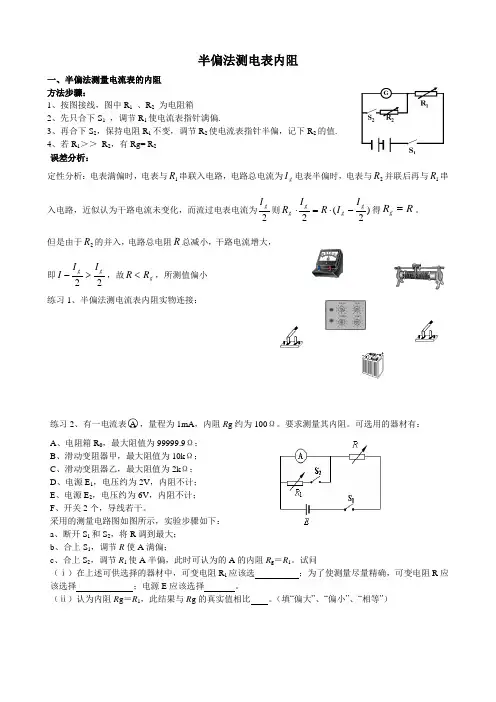

半偏法测电表内阻一、半偏法测量电流表的内阻方法步骤：1、按图接线，图中R 1 、R 2 为电阻箱2、先只合下S 1 ，调节R 1使电流表指针满偏.3、再合下S 2，保持电阻R 1不变，调节R 2使电流表指针半偏，记下R 2的值.4、若R 1＞＞ R 2，有Rg= R 2 误差分析：定性分析：电表满偏时，电表与1R 串联入电路，电路总电流为g I 电表半偏时，电表与2R 并联后再与1R 串入电路，近似认为干路电流未变化，而流过电表电流为2g I 则)2(2g g g g I I R I R -⋅=⋅得R R g =。

但是由于2R 的并入，电路总电阻R 总减小，干路电流增大，即22g g I I I >-，故g R R <，所测值偏小练习1、半偏法测电流表内阻实物连接：练习2、有一电流表○A ，量程为1mA ，内阻R g 约为100Ω。

要求测量其内阻。

可选用的器材有：A 、电阻箱R 0，最大阻值为99999.9Ω；B 、滑动变阻器甲，最大阻值为10k Ω；C 、滑动变阻器乙，最大阻值为2k Ω；D 、电源E 1，电压约为2V ，内阻不计； E 、电源E 2，电压约为6V ，内阻不计；F 、开关2个，导线若干。

采用的测量电路图如图所示，实验步骤如下： a 、断开S 1和S 2，将R 调到最大； b 、合上S 1，调节R 使A 满偏；c 、合上S 2，调节R 1使A 半偏，此时可认为的A 的内阻R g ＝R 1。

试问（ⅰ）在上述可供选择的器材中，可变电阻R 1应该选 ；为了使测量尽量精确，可变电阻R 应该选择 ；电源E 应该选择 。

（ⅱ）认为内阻R g ＝R 1，此结果与R g 的真实值相比 。

（填“偏大”、“偏小”、“相等”）二、半偏法测量电压表电阻 方法步骤：1、按图接线，图中R 0 为电阻箱.2、把R 先滑到a 点，先合下S ，调节R 0=0，再调R 使电压表指针满偏;3、保持变阻器电阻R 不变，调节R 0使电压表指针半偏，记下R 0的值.4、若R 0＞＞ R ，有R V = R 0误差分析：定性分析：电表满偏时，表两端电压为g U ，电流为g I 。

C. 电 流 表 的 满 偏 电 压 太 小 ， 实 验 室的电压表无法测定这么小的电压；
D．伏安法测电阻时要测量压和电 流再计算电阻太麻烦；
谢谢观赏
半偏法测电流表内阻
Rg
R/----电阻箱(0—9999Ω) R---电位器(0—20KΩ)
Rg
步骤： 1.S2断开，闭合S1，调节电位器R，
使I=Ig(电流表满偏)； 2.保持R不变，调R/，使I=Ig/2； 3.当R＞＞R、，可认为Rg= R/；
练习：1. 半偏法测电表表内阻 Rg时，与电流表并联的可变电 阻应选用__电__阻__箱______；与电 源直接串联的可变电阻应选用 _大__电__阻__的__电__位_器____；
闭合与电阻箱相连的电键后 调节_电__阻__箱__的阻值时电位器 的阻值还能否改变？_不__能__。
4.测定电流表内阻常采用半偏法而 不用伏安法，其原因是； (C)
A. 电 流 表 的 内 阻 太 小 ， 伏 安 法 无 法测量；
B. 电 流 表 的 满 偏 电 流 太 小 ， 实 验 室的电流表无法测定这么小的电流；
2．半偏法测电表表内阻Rg时，与 电源直接串联的可变电阻选用电 位器而未选用滑动变阻器的原因 是；A、C A．滑动变阻器的电阻太小； B．滑动变阻器不便调节； C. 电流表的满偏电流太小，电位 器的电阻可以大到几十千欧，能 满足要求；
3．半偏法测电表表内阻Rg时， 当闭合与电源直接相连的电键， 调节电位器R，使电流表 __满__偏___时，与电阻箱相连的 电键应处于_断_开__状态。

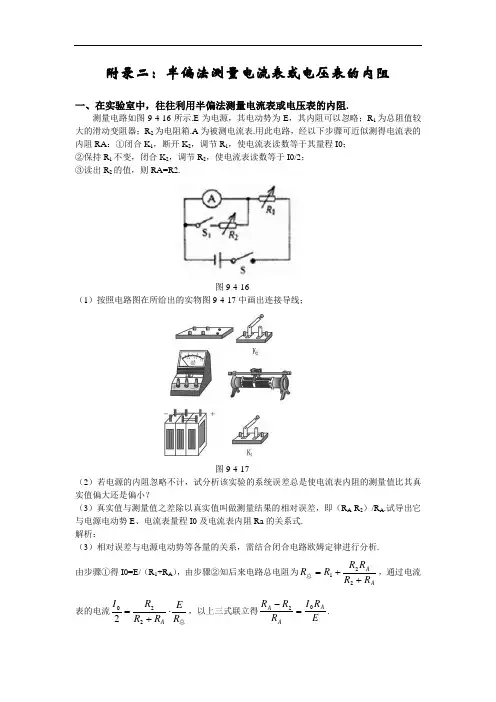

附录二：半偏法测量电流表或电压表的内阻一、在实验室中，往往利用半偏法测量电流表或电压表的内阻.测量电路如图9-4-16所示.E 为电源，其电动势为E ，其内阻可以忽略；R 1为总阻值较大的滑动变阻器；R 2为电阻箱.A 为被测电流表.用此电路，经以下步骤可近似测得电流表的内阻RA ：①闭合K 1，断开K 2，调节R 1，使电流表读数等于其量程I0；②保持R 1不变，闭合K 2，调节R 2，使电流表读数等于I0/2；③读出R 2的值，则RA=R2.图9-4-16（1）按照电路图在所给出的实物图9-4-17中画出连接导线；图9-4-17（2）若电源的内阻忽略不计，试分析该实验的系统误差总是使电流表内阻的测量值比其真实值偏大还是偏小？（3）真实值与测量值之差除以真实值叫做测量结果的相对误差，即（R A -R 2）/R A .试导出它与电源电动势E 、电流表量程I0及电流表内阻Ra 的关系式.解析：（3）相对误差与电源电动势等各量的关系，需结合闭合电路欧姆定律进行分析. 由步骤①得I0=E/（R 1+R A ），由步骤②知后来电路总电阻为AA R R R R R R ++=221总，通过电流表的电流总R E R R R I A ⋅+=2202，以上三式联立得E R I R R R A A A 02=-.答案：（1）实物连线如图9-4-18所示.图9-4-18（2）闭合K2后，回路的总电阻减小，总电流将增大.因此当电流表读数等于I0/2时，通过电阻箱的电流将略大于I0/2，实际上电阻箱的电阻比表头电阻小一些，也就是说测量值比真实值偏小.（3）ER I R R R A A A 02=-。

二、关于半偏法测电流表内阻如图，课本上说要减小误差，就要使R1>>R2.。

这是为了减小K2闭合前后干路电流变化，但有一点我不明白：这个R1指的是滑线变阻器总电阻还是使电流表满偏时的电阻。

我们老师说选滑线变阻器总电阻越大的越好，但我不明白选大了有什么用，在电动势一定的情况下，要电流表满偏R1必须是个定值，应该说选大选小不影响才对啊（个人理解）望高手解答问题补充：我想问的是那个R1>>R2中R1指的是滑线变阻器最大电阻还是当电流表满偏时的滑线变阻器电阻电流表有内阻，相当于两个电阻并联，为避免分流，减小误差，应使滑动变阻器电阻越大越好。

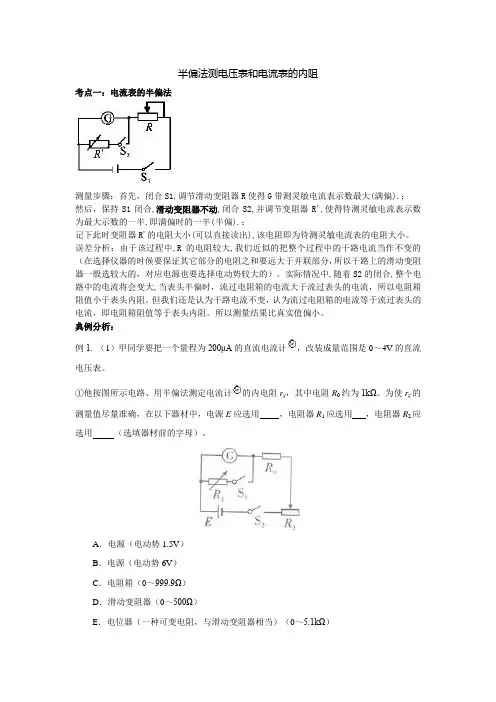

半偏法测电压表和电流表的内阻考点一：电流表的半偏法测量步骤：首先，闭合S1,调节滑动变阻器R使得G带测灵敏电流表示数最大(满偏).；然后，保持S1闭合,滑动变阻器不动,闭合S2,并调节变阻器R',使得待测灵敏电流表示数为最大示数的一半,即满偏时的一半(半偏).；记下此时变阻器R'的电阻大小(可以直接读出),该电阻即为待测灵敏电流表的电阻大小。

误差分析：由于该过程中,R的电阻较大,我们近似的把整个过程中的干路电流当作不变的（在选择仪器的时候要保证其它部分的电阻之和要远大于并联部分，所以干路上的滑动变阻器一般选较大的，对应电源也要选择电动势较大的）。

实际情况中,随着S2的闭合,整个电路中的电流将会变大,当表头半偏时，流过电阻箱的电流大于流过表头的电流，所以电阻箱阻值小于表头内阻。

但我们还是认为干路电流不变，认为流过电阻箱的电流等于流过表头的电流，即电阻箱阻值等于表头内阻。

所以测量结果比真实值偏小。

典例分析：例1.（1）甲同学要把一个量程为200μA的直流电流计，改装成量范围是0～4V的直流电压表。

①他按图所示电路、用半偏法测定电流计的内电阻r g，其中电阻R0约为1kΩ。

为使r g的测量值尽量准确，在以下器材中，电源E应选用，电阻器R1应选用，电阻器R2应选用（选填器材前的字母）。

A．电源（电动势1.5V）B．电源（电动势6V）C．电阻箱（0～999.9Ω）D．滑动变阻器（0～500Ω）E．电位器（一种可变电阻，与滑动变阻器相当）（0～5.1kΩ）F．电位器（0～51kΩ）②该同学在开关断开情况下，检查电路连接无误后，将R2的阻值调至最大。

后续的实验操作步骤依次是：，，，，最后记录R1的阻值并整理好器材。

（请按合理的实验顺序，选填下列步骤前的字母）A．闭合S1B．闭合S2C．调节R2的阻值，使电流计指针偏转到满刻度D．调节R2的阻值，使电流计指针偏转到满刻度的一半E．调节R1的阻值，使电流计指针偏转到满刻度的一半F．调节R1的阻值，使电流计指针偏转到满刻度③如果所得的R1的阻值为300．0Ω，则图1中被测电流计的内阻r g的测量值为Ω，该测量值实际值（选填“略大于”、“略小于”或“等于”）。
