PEX-150×750细碎颚式破碎机说明书

  • 格式：doc
  • 大小：46.50 KB
  • 文档页数：8

PEX-150×750细碎颚式破碎机说明书
目录
一、机器的用途
二、规格与性能
三、工作原理与结构特征
四、安装、调整和试运转
五、使用与维修
六、安全技术
七、易损零件明细
一、机器的用途
本相主要适用于中小型矿山、建材、筑路、硅酸盐和化学工业，细碎给料粒度不大于120mm的矿石，被破碎物料的抗压强度不超过250MPa。

二、规格与性能
⒈进料口尺寸（宽×长）150×750mm
⒉最大进料尺寸120mm
⒊排料口调整范围10～40mm
⒋偏心轴转速320r/min
⒌生产能力8～35t/h
⒍电动机型号Y180L-6
功率15kw
转速970r/min
⒎机器外形尺寸长1480mm
宽1630mm
高1040mm
⒏机器重量（不包括电动机）3900kg
破碎机的处理能力受多种因素影响，诸如：给料的性质、形状、粒度组成给料方式，工作条件等。

本机标定的处理能力以破碎于的中等硬度的岩石，堆比重为1.6为准。

三、工作原理与结构特征
本机中、粗碎破碎机类同，主要由机架、动颚、偏心轴、固定颚
板、活动颚板、肘板、调整座等零件组成，电动机通过三角带经槽轮、抠动偏心轴，使动颚作往复运动，从而将进入破碎腔内的物料予以破碎，物料是靠自重由排料口排出。

固定颚板靠压紧螺栓紧固在机架前墙上，活动颚板则借助压条压紧在动颚上，当颚板磨损后（通常下端磨损较甚），两者可调换位置，继续使用。

肘板除起支承动颚，使其按一定轴迹运行外，当破碎腔内进入不能破碎的外来异物而使载荷剧增时，起保险作用，即通过自身断裂，切断负载，保护其他零件不受损坏。

调整座用T型螺栓悬吊在机架两侧的耳座上，调整座与机架后墙间有一组调整垫片，其作用是起螺栓顶开调整座，改变垫片厚度即可调整排料口宽度，获得所需产品粒度。

拉紧弹簧装置是用来保证颚式破碎机整个机构的紧密结合，并部分的平衡在动颚与肘板工作时所产生的惯性力，破碎机工作时弹簧予压力不宜过大，只要能消除肘板与动颚及调整座间冲击响声即可。

本机设计出三对不同齿距的颚板，细齿距的适用于排料口为10mm，粒度5～15mm的场合，中齿距适用于排料口10mm，粒度10～25mm的场合，粗齿距的适用于排料口为20mm，粒度10～25mm 的场合；其中细齿的一对装在本机上，另外两种用户根据需要量行订货。

四、安装、调整和试运转
本机由制造厂装配后成台供应，用户收到后应仔细检查，以便发
现和排除在运输中可能带来的问题。

机器安装、调整和试运转时应注意：
⒈由于本机工作时振动较大，故应将机器安装在混凝土基础之上，为了减少振动，噪音以及对近建筑物基础的影响，在破碎机和混凝土基础中间垫以硬木垫板，橡皮带或其他缓振材料。

⒉基础高度、深度和面积应按上质条件，单独进行计算，机器安装尺寸参照图2。

⒊基础的排槽要铺设金属板，并具有足够的倾斜角度（最好大于50°）以免阻碍破碎后的物料顺利排出。

⒋排料尺寸大小应按所需产品粒度进行调整，调整时，应先松开T型螺栓9和拉紧弹簧，利用起顶螺栓顶开调整座，插入或抽去相应厚度的垫片，然后退回起机螺栓，调整座在动颚自重的作用下，紧贴在机架耳座间时将垫片组压拢在一起。

此后，调整弹簧预压力，以确保机器工作时使用板与肘板垫贴紧，但预压力不宜过大，只要不发生机件，击声即可，最后锁紧调整座。

⒌机器安装和调试完后，进行试运转。

空载试车：
⑴连续运转两小时，轴承温升不超过30℃；
⑵所有紧固件应牢固，无松动现象；
⑶飞轮、皮带轮运转平稳；
⑷所有摩擦部位无擦伤、掉屑和研磨现象，无不正常的响声；
⑸调整装置应能保证10～50排料口的调整范围。

有载试车：
⑴破碎机不得有周期性或显著的冲击声；
⑵最大给料粒度应符合设计规定；
⑶连续运转8小时，轴承温升不超过30℃；
⑷破碎机处理能力和产品粒度应符合设计规定；
⑸调整座与机架耳座之间无明显窜动。

五、使用与维护
⒈起动前的准备工作
⑴仔细检查轴承的润滑情况是否良好，肘板的连接处是否有足够润滑脂；
⑵仔细检查所有紧固件是否完全紧固；
⑶仔细检查传动皮带是否良好，若发现有破损现象时，应及时更换；当皮带或皮带上有油污时，应用抹布将其擦净；
⑷检查防护装置是否良好，发现有不安全时，应及时排除；
⑸检查破碎腔内有无矿石或杂物，若有矿石或杂物时，则必须清理干净以确保破碎机空载起动；
⑹检查起顶螺栓是否退回，垫片组是否压紧，T型螺栓是否拧紧。

⒉起动
⑴经检查证明机器各部分情况正常，方可起动；
⑵本机仅允许在无载荷情况下起动；
⑶起动时，必须用铃或信号事先予告；
⑷起动后。

如发现有不正常时，应立即停止运转，待查明和排除
不正常情况后，方可重新起动。

⒊使用
⑴破碎机正常运转后，方可开始投料；
⑵待碎物料应均匀地加入破碎腔内，应避免侧向加料或堆满加料，以免过载或受过载荷；
⑶正常工作情况时，轴承温升不得超过30℃，最高温度不得超过70℃，超过上述温度时，应立即停车，查明原因并加以排除。

⑷停车前，应首先停止加料，待破碎腔内物料完全排除后，方可关闭电动机；
⑸破碎时，如因破碎腔内物料堵塞而造成停车，应立即关闭电动机，将物料排除后，方可再行起动；
⑹颚板一端磨损后，可调头使用；
⑺破碎机使用一段时间后，应将紧定衬套重新拧紧，以防紧定衬套松动而对机器产生损伤。

⒋润滑
⑴经常注意，并及时做好磨擦面的润滑工作，可确保机器的正常运转和延长设备使用寿命；
⑵本机所采用的润滑脂应根据合作地点，气温条件决定，一般情况下采用钙基、钠基和钙钠基润滑脂；
⑶加入轴承座的润滑脂为其空间容积的50%左右，每3～6月更换一次，更换时间应用洁净的汽油或煤油清洗滚柱轴承的滚道；
⑷机器开动前，肘板与肘板垫之间应注入适量的润滑脂。

六、安全技术
⒈本机操作人员，须经安全技术教育，方可操作；
⒉严禁在运转过程中从上面朝机器内窥测；
⒊严禁在动转时对机器进行任何调整，清理或检查工作；
⒋严禁在运转时用手直接在进料口或破碎腔内搬运和挪动矿石；
⒌电气设备应接地，电线绝缘可靠，并装在蛇管内。

七、易损零件明细。

合集下载

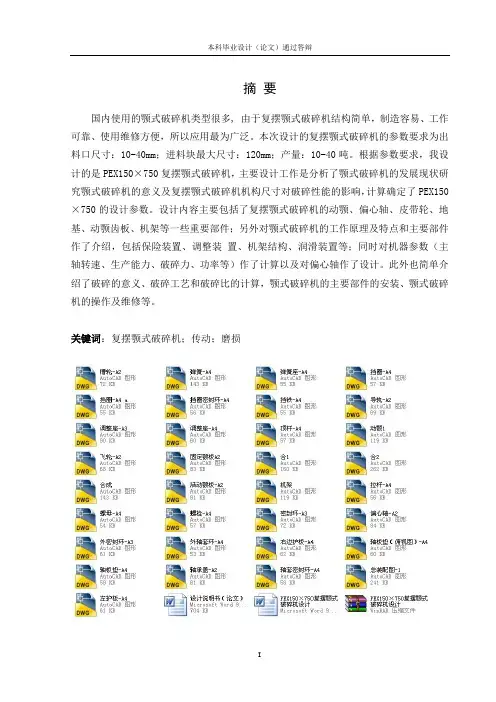

PEX150×750复摆颚式破碎机设计

PEX150×750复摆颚式破碎机设计

摘要国内使用的颚式破碎机类型很多, 由于复摆颚式破碎机结构简单，制造容易、工作可靠、使用维修方便，所以应用最为广泛。

本次设计的复摆颚式破碎机的参数要求为出料口尺寸：10-40mm；进料块最大尺寸：120mm；产量：10-40吨。

根据参数要求，我设计的是PEX150×750复摆颚式破碎机，主要设计工作是分析了颚式破碎机的发展现状研究颚式破碎机的意义及复摆颚式破碎机机构尺寸对破碎性能的影响，计算确定了PEX150×750的设计参数。

设计内容主要包括了复摆颚式破碎机的动颚、偏心轴、皮带轮、地基、动颚齿板、机架等一些重要部件；另外对颚式破碎机的工作原理及特点和主要部件作了介绍，包括保险装置、调整装置、机架结构、润滑装置等；同时对机器参数（主轴转速、生产能力、破碎力、功率等）作了计算以及对偏心轴作了设计。

此外也简单介绍了破碎的意义、破碎工艺和破碎比的计算，颚式破碎机的主要部件的安装、颚式破碎机的操作及维修等。

关键词：复摆颚式破碎机；传动；磨损AbstractThere are various types of jaw crushers in our country. The most common one is a traditional pendulum jaw crusher, because it is easy to be made, reliable and convenient in working and maintaining with its simple structure. This graduation project is discussed to meet the production need of the outlet size: 10-40mm, maximum size of feeding block:120mm, and output: 10-40t. According to the requirements above, I design this pendulum jaw crusher (PEX150X750). This project analyzes the current situation of jaw crusher, discusses the significance of jaw crusher and how its mechanism and size affect the crushed performance. The design parameter of PEX150X750 is determined by calculating. The designing content mainly includes jaw crusher’s move jaw, eccentric shaft, belt pulley, ground, toothed rack of move jaw, rank and some important components. Besides, it introduces jaw crusher’s working principle and features and its main components, including safety device, adjusting device, rack construction, and lubricating device, etc. Also, machine parameter (speed of main shaft, production capacity, crushed force, power etc.) is calculated and eccentric shaft is designed. Moreover, this project gives a brief outline of crushing significance, crushing process and calculation of reduction ratio, installation of jaw crusher’s main components, operation and maintenance of jaw crusher.Key words: pendulum jaw crusher; transmission; attrition目录摘要 (I)ABSTRACT ............................................................................................................................. I I 1 绪论 .. (1)1.1引言 (1)1.2历史发展 (3)2 总体方案设计 (5)2.1颚式破碎机的类型 (5)2.2颚式破碎机的工作原理 (5)2.3简述颚式破碎机的结构及运转 (9)2.3.1破碎腔 (9)2.3.2 动颚 (10)2.3.3 肘板 (11)2.3.4 齿板 (13)2.3.5 调整装置 (14)3颚式破碎机的参数 (16)3.1结构参数 (16)3.1.1 进料口与卸料口 (16)3.1.2动颚板摆动行程S与偏心轴的偏心距r (16)3.1.3啮角 (17)3.2工作参数 (18)3.2.1 偏心轴的转速 (18)3.2.2生产能力 (20)3.2.3 电动机的选择 (20)4 部分关键部件的设计与校核 (22)4.1轴的设计、校验 (22)4.2轴承的选择与校验 (25)5 细碎颚式破碎机的使用与测试 (28)5.1细碎颚式破碎机的操作 (28)5.1.1 起动前的准备工作 (28)5.1.2 操作顺序 (28)5.1.3 起动和运转中应注意的事项 (29)5.2颚式破碎机的维护与保养 (29)5.2.1 颚式破碎机的日常维护 (29)5.2.2 颚式破碎机的故障分析与排除 (30)5.3颚式破碎机的安装修理与运转 (33)5.3.1 颚式破碎机的安装 (33)5.3.2 颚式破碎机的运转 (35)5.3.3 颚式破碎机主要零件的修理 (36)总结 (38)致谢 (39)参考文献 (40)附录A 英语原文 (41)附录B 汉语翻译 (50)1 绪论1.1 引言把大块物料变小的过程称为破碎。

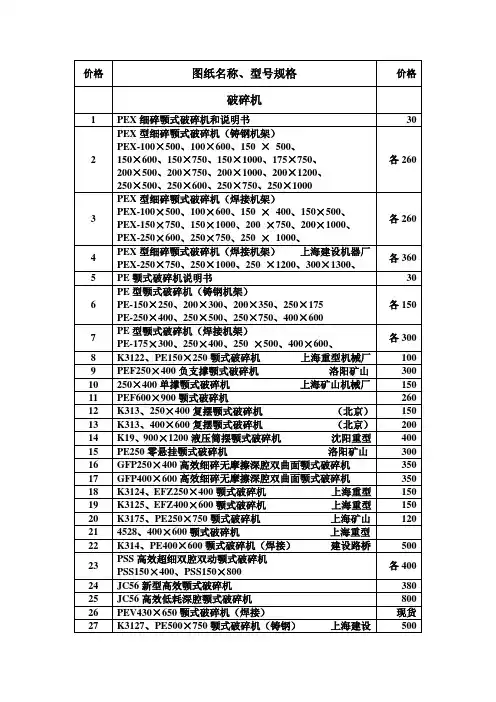

破碎机图纸
