建筑工程制图规范在建筑工程中，制图是非常重要的环节之一，它是建筑设计与实际施工之间的桥梁。
为了确保建筑工程的设计、施工与使用的统一性、合理性和可行性，制图必须符合一定的规范。
本文将从建筑工程制图的概念、表达要求和常用符号等方面，介绍建筑工程制图规范。
一、建筑工程制图的概念建筑工程制图是指将建筑设计方案用图形的形式进行表达和传递的过程。
它包括建筑图纸的绘制和建筑图样的标注、注释等操作。
建筑工程制图不仅要准确、明确地表达设计意图，还要能够为施工提供清晰的指导。
建筑工程制图可以分为平面图、立面图、剖面图、施工图等不同类型。
每一种图纸都有自己的要求和规范，以保证设计的准确性和可操作性。
二、建筑工程制图的表达要求1. 尺寸与比例：建筑图纸中的尺寸必须准确，并且符合比例关系。
通常使用原比例和放大比例两种方式表达。
2. 符号与标识：建筑图纸中的符号和标识要统一清晰，以确保不同人员能够准确理解。
3. 标注与注释：建筑图纸中需要标注和注释的内容包括材料、构件、尺寸、设备、图例等。
这些标注和注释都必须明确且易于理解。
4. 细节与绘图技巧：对于一些细节部分，建筑图纸需要加以重点表达。
同时，绘图技巧的运用也能提高图纸的可读性和美观度。
三、建筑工程制图的常用符号1. 标志性符号：如平面图中的北方向箭头、立面图中的正方向标识等。
2. 材料与构件符号：如墙体、门窗、楼梯等的图例标志。
3. 尺寸符号：如直线箭头表示尺寸起点和终点，水平线表示线中的尺寸等。
4. 设备与设施符号：如空调、电源、给排水等的符号标识。
5. 标注符号：如文字注释符号、施工构造标注符号等。
这些符号是建筑工程制图中常用的，熟练运用这些符号符合规范的绘制图纸对于建筑工程的设计与施工至关重要。
四、总结建筑工程制图规范对于建筑工程的设计与施工具有重要的指导作用。
准确、优秀的建筑图纸既能够帮助设计人员表达设计意图，也能够为施工人员提供清晰的指导。
建筑工程制图的概念、表达要求和常用符号都是建筑工程制图规范中的重要内容。
通常建筑图纸中有一个横线和倒三角连在一起的符号是标高符号，表示以建筑物室内首层主要地面高度为零作为标高的起点，所计算的标高称为相对标高。
在施工图中经常有一个小小的直角等腰三角形，三角形的尖端或向上或向下，这是标高的符号——用细实线绘制、高为3mm的等腰直角三角形。
在相对标高中，凡是包括装饰层厚度的标高，称为建筑标高，注写在构件的装饰层面上。
在相对标高中，凡是不包括装饰层厚度的标高，称为结构标高，注写在构件的底部，是构件的安装或施工高度。
结构标高分为结构底标高和结构顶标高。
一般在建筑施工图中标注建筑标高（但屋顶平面图中常标注结构标高），在结构施工图中标注结构标高。
扩展资料：
标高符号标注的注意点：
（1）总平面图室外整平地面标高符号为涂黑的等腰直角三角形，标高数字注写在符号的右侧、上方或右上方。
（2）底层平面图中室内主要地面的零点标高注写为±0.000。
低于零点标高的为负标高，标高数字前加“-”号，如-0.450。
高于零点标高的为正标高，标高数字前可省略“+”号，如3.000。
（3）在标准层平面图中，同一位置可同时标注几个标高。
（4）标高符号的尖端应指至被标注的高度位置，尖端可向上，也可向下。
（5）标高的单位：米。

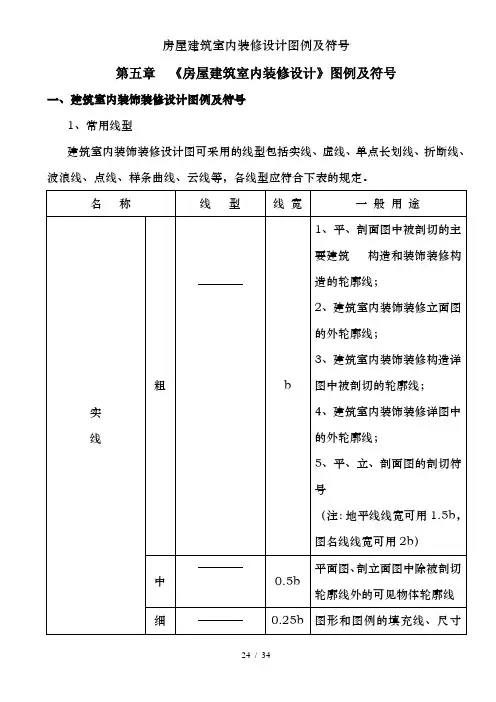

第五章《房屋建筑室内装修设计》图例及符号一、建筑室内装饰装修设计图例及符号1、常用线型建筑室内装饰装修设计图可采用的线型包括实线、虚线、单点长划线、折断线、波浪线、点线、样条曲线、云线等，各线型应符合下表的规定。
线、尺寸界线、索引符号、标高符号、引出线等虚线中0.5b1、表示被遮挡部分的轮廓线；2、表示平面中上部的投影轮廓线；3、预想放置的建筑或装修的构件；4、运动轨迹细0.25b表示内容及中虚线相同，适合小于0.5b的不可见轮廓线单点长划线0.25b中心线、对称线、定位轴线折断线0.25b不需要画全的断开界线续表 3.2.2波浪线0.25b 1、不需要画全的断开界线；2、构造层次的断开界线点线0.25b制图需要的辅助线样条曲线0.25b 1、不需要画全的断开界线；2、制图需要的引出线云线0.25b 1、圈出需要绘制详图的图样范围；2、材料标注图线的宽度b，宜从下列线宽系列中选取：1.0、0.7、0.5、0.35mm。
各图样可根据复杂程度及比例大小，先选定基本线宽b，再选用表3.2.3中相应的线宽组。
2、线宽组线宽比线宽组（mm）b 1.00.70.50.350.75b0.750.530.380.260.5b0.50.350.250.180.3b0.30.210.150.110.25b0.250.180.130.090.2b0.20.140.10.07注：同一张图纸内，各个不同线宽组中的细线，可统一采用较细的线宽组的细线。
3、比例比例宜注写在图名的右侧或右侧下方，字的基准线应取平。
比例的字高宜比图名的字高小一号或二号（图）。
(a) (b) (c) (d)比例的注写绘图采用的比例应根据图样内容及复杂程度选取。
常用及可用比例应符合表的规定常用及可用的图纸比例根据建筑室内装饰装修设计的不同部位、不同阶段的图纸内容和要求，绘制的比例宜在下表中选用。
各部位常用图纸比例表二、建筑室内装饰装修设计工程中的各类符号1、剖切符号建筑室内装饰装修设计工程中的剖切符号及房屋建筑工程相同，在此不再重复。

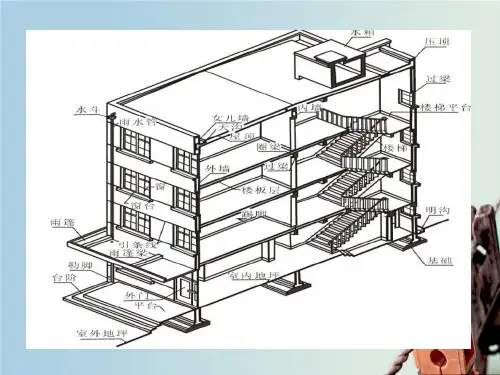

工程图纸基础(名词、符号、代号大全)工程图纸名词大全建筑工程图是以投影原理为基础，按国家规定的制图标准，把已经建成或尚未建成的建筑工程的形状、大小等准确地表达在平面上的图样，并同时标明工程所用的材料和生产、安装等的要求。
它是工程项目建设的技术依据和重要的技术资料。
建筑工程图包括方案设计图、各类施工图和工程完工图。
由于工程建设各个阶段的任务要求不同，各类图纸所表达的内容、深度和方式也有不同。
方案设计图主如果为征求建设单位的意见和供有关领导部门审批服务;施工图是施工单位组织施工的依据;完工图是工程完工后按实际建造情况绘制的图样，作为技术档案保留起来，以便于需要的时候随时查阅。
建筑总平面图建筑总平面图是表明一项建设工程整体布置情况的图纸。
它是在建设基地的地形图上，把已有的、新建的和拟建的建筑物、构筑物和道路、绿化等按与地形图一样比例绘制出来的平面图。
主要标明新建平面形状、层数、室内外地面标高，新建道路、绿化、场地排水和管线的布置情况，并标明原有建筑、道路、绿化等和新建筑的彼此关系和环境保护方面的要求等。
由于建设工程的性质、规模及所在基地的地形、地貌的不同，建筑总平面图所包括的内容有的较为简单，有的则比较复杂，必要时还可分项绘出竖向布置图、管线综合布置图、绿化布置图等。
建筑施工图建筑施工图简称建施。
它一般由设计部门的建筑专业人员进行设计画图。
建筑施工图主要反映一个工程的整体布局，标明建筑物的外部形状、内部布置情况和建筑构造、装修、材料、施工要求等，用来作为施工定位放线、内外装饰做法的依据，同时也是结构施工图和设备施工图的依据。
建筑施工图包括设备说明和建筑总平面图、建筑平面图、立面图、剖面图等大体图纸和墙身剖面图、楼梯、门窗、台阶、散水、浴厕等详图和材料做法说明等等。
建筑工程施工图建筑工程施工图简称施工图，是表示工程项目整体布局，建筑物的外部形状、内部布置、结构构造、内外装修、材料做法和设备、施工等要求的图样。
