工业厂房毕业设计

  • 格式：docx
  • 大小：135.87 KB
  • 文档页数：52

工业厂房毕业设计 内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128） 目 录 1 编制依据 （1）建设单位提供的招标文件和答疑文件。 （2）本工程招标建筑、结构图纸。 （3）我国现行的施工及验收规范、强制性条文。 （4）江苏省建筑安装工程施工技术操作规程。 （5）国家建筑安装工程质量检验评定标准。 （6）我国现行的有关机具设备和材料的施工要求及标准。 （7）江苏省建筑施工文明工地检查标准要求。 （8）国家及地方政府的有关建筑法律、法规、条文。 （9）工程地理位置、交通和现场踏勘情况。 （10）本公司的技术素质及施工能力。 （11）本公司按照GB/T19002—ISO9002质量保证体系编制的贯标程序文件及各项施工、质量、安全、技术管理制度。

2 编制说明 《土方与爆破工程施工及验收规范》（GBJ201—1983） 《建筑桩基技术规范》（JGJ94—1994） 《地下防水工程施工及验收规范》（GBJ208—1983） 《基坑支护技术规程》（JGJ120—27） 《地基与基础工程施工及验收规范》（GBJ202—1983） 《混凝土结构工程施工及验收规范》（GB50204—1992） 《建筑装饰工程施工及验收规范》（JGJ73—1991） 《建筑地面工程施工及验收规范》（GB50209—1995） 《屋面工程技术规范》（GB50207—1994） 《建筑工程质量检验评定标准》(GBJ301—1988) 3 工程概况 工程信息 工程名称：东山工业集中区xxx厂房 建设单位：南京江宁东山xx有限公司 工程地点：江宁科学园内湖山路东 设计单位：江宁xx建筑设计有限公司 建筑面积：18876m2 建筑层数：三层(局部四层) 主要结构类型：框架结构

设计概况 3.2.1 建筑设计 ①工程材料及做法 内外砖墙：±以下用MU10粘土实心砖M5水泥砂浆砌筑，其余用MU10KP1多孔砖M5混合砂浆砌筑，砌体砌筑施工质量控制等级为B级 散 水：混凝土散水宽600；20厚1:2水泥砂浆抹面，压实抹光；60厚C15混凝土；素土夯实向外坡4％；砖砌室外台阶 外 墙 面：外墙用乳胶漆，6厚1:水泥砂浆压实抹光，水刷带出小麻面，12厚1:3水泥砂浆打底 屋 面：刚性防水屋面。 外 门 窗：成品金属防盗门，80系列塑钢窗（5厚白玻） 地 面： 水泥地面：80厚C20混凝土随捣随抹， 100厚碎石夯实，素土夯实；楼面做法同地面 内 墙 面：刷白色乳胶漆，5厚1::3水泥石灰膏砂浆粉面压实抹光，12厚1:1:6水泥石灰膏砂浆打底 平 顶：板底抹水泥沙浆平顶，矿棉板吊顶 3.2.2结构设计 ① 耐久等级按二级设计，结构设计使用年限为50年。 ② 屋面现浇板混凝土C20，板厚120㎜。 部位 混凝土强度等级 砖或砌块品种及强度等级 砂浆品种 基C20 MU10粘土实心砖 M5水泥上C20 MU10KP1多孔砖 M5混合③受力钢筋混凝土保护层厚度 砼结构构板 梁 柱

保护层厚20 30 30

施工特点 1.本工程设有后浇带，后浇带的施工质量好坏将直接影响到抗渗性能，因此将作为特殊部位采取相应技术措施。 2.本工程主体为全现浇砼，混凝土现浇筑量较大。为保证工程整体质量，屋面刚性层等关键特殊部位混凝土施工，有抗渗抗裂要求的将编写详细的施工技术措施。 3.屋面、卫生间的防渗漏将影响到其使用功能，该处严格按设计要求施工，做好细部处理，并采取相应的技术措施。

施工条件 1.现场“三通一平”工作已由建设单位完成；施工用水、用电均可从施工现场附近引出；其正南面与厂区道路相接，可运入建筑施工材料。 2.根据勘察设计室提供的厂区工程地质勘察报告书，本工程地基按承载力特征值fak=150Kpa设计，基础开挖至设计标高须验槽以调整设计参数。 3.有关气象、气候条件参阅当地有关资料。 4.本工程设计图中套用图集表

序 图集名称 设计图纸中标注位置 1 苏J9501-4/12 建施01：4-4剖面地坑防水层做法 2 J652 建施01：M-1做法 3 03G322-1 建施01：M-2、M-3、C-1做法

4 苏G02-2004 建施01：施工设计总说明中抗震节点构造

5 苏J9503-1/20，3/20 建施02：屋面平面图1、4、A、B轴 6 J652-C2-3015 建施02：2-2图

4 工程施工总体布置计划 单位工程砖混结构施工部署及施工方案 4.1.1施工部署 (1)企业方针、质量、安全指标 1)质量目标：精心组织，严格控制，确保质量。 2)安全指标：强化管理，安全第一，以人为本，确保施工全过程无任何安全事故。 3)环境目标：严格管理，保护环境，确保施工过程“水、气、声、渣”排放达标。 4)工期目标：详细计划，合理流水，加快施工节奏，确保按期向建设单位交付满意工程。

施工现场组织机构 4.2.1项目机构组建 项目机构组建本工程按项目法施工模式组建项目经理部，对生产诸要素进行高效，有计划的组织、协调和管理，配备充足的机具、设备，以科学的手段，先进的技术方法实现工程项目的工期、质量、安全生产、成本等各项目标。 4.2.3项目经理职责： （1）主持项目内多工种多专业施工，并对工程的进度（工期）、质量、安全、成本和文明施工等全面负责，对人、财、物统一调度。 （2）参与制定施工组织设计，编制总体计划及各控制点计划，参与编制各项施工方案及质量、安全的保证措施，并组织项目部技术人员学习和实施。 （3）根据承包合同，组织编制项目的年、季、月（或周）计划以及劳动力、材料、构件、设备、资金等使用计划，并组织有关部门参与签订责任制合同，并严格履行合同。 （4）组织建立项目班子及各类人员的岗位经济责任制及各项目规章制度，接受有关部门、上级单位、地方主管部门等对工程项目的监督、检查和审计，定期向企业法人代表报告工作，杜绝“以包代管”。 （5）建立项目核算制度，加强预算、成本管理、发现问题及时采取措施，按月召开经济活动分析会，使各项开支按计划有效控制。 （6）加强各类经济技术资料的管理，及时办理各种签证。 （7）负责项目资金的回收。工程竣工后，项目部应积极配合有关职能部门办理工程决算。 4.2.4项目技术负责人职责： （1）负责项目质量保证体系的建立和运行。 （2）负责分部分项工程的技术交底和成品保护交底。 （3）负责编制“项目质量计划”，开展群众性的质量活动，确保工程质量目标的实施。 （4）负责一般质量事故的处理和处理方案的编制。 （5）负责图纸、文件资料分配、签发和日常处理。 4.2.5项目部主要组成人员： 项目经理 项目技术负责人 项目工长 项目技术员 材料负责人 材料员 质安负责人 核算

施工程序

施工准备 1)技术准备 ①熟悉和审查施工图纸: A.收拿到图纸后，仔细检查施工图纸是否完整和齐全，施工图纸设计内容是否符合工程施工规范。 B.各技术人员抓紧熟悉图纸，检查施工图纸及各组成部分间有无矛盾和错误，如建筑图与其相关的结构图尺寸、标高、说明等方面是否一致等。 C.通过图纸自审、互审和会审形成图纸会审纪要，掌握拟建工程的特性及应重点注意的问题，给工程的全面施工创造条件。 ②各项资料的调查分析：开工前，派有关管理人员对该地区周边的技术经济条件等进行调查分析，如三大材的价格、材料进场来源、交通资源、建筑协作单位的施工能力等。 ③预算员作好施工预算及分部工程工料分析。主要构配件平均供应及加工计划，提出加工定货数量、规格及需用日期。 ④按施工现场实际情况、以往施工经验及合同批准的施工组织设计，制定各部门的工程技术措施、技术方案，组织技术交底工作。 2) 施工现场及生产准备 在工程正式开工前，完成施工现场的全场性前期准备工作，施工现场准备工作包括以下一些内容: ①施工现场临时围墙的施工。

土方开挖 基础工程 主体结构 装饰工程 竣工验收

降水 水电安装工程 ②大型临时设施的建造。包括材料堆放区、施工通道，主楼通道、周转材料堆放，门卫，钢筋堆放，钢筋工棚，公共厕所。 ③临时施工道路的浇筑，临时用水用电管网的布置和敷设。 ④复核及保护好建设方提供的永久性坐标和高程，按照既定的永久性坐标定好施工现场的测量控制网。 ⑤有计划组织机构及材料、机械设备的进场，布置或堆放于指定地点。

施工组织计划 根据本工程特点，将本工程划为两个施工段。通过加强计划、合理组织，提高劳动效率，加快施工进度。

5 施工现场平面布置 工程开工前安排布置现场临时设施，进行施工平面布置：修建临时道路，临时排水沟，敷设临时上水管，临时电源，修建临时办公室、仓库、水泥库、砂石料堆场、工具库、电锯棚、钢筋加工场及围墙等临时设施，施的建设必须符合安全生产文明施工有关标准。

主要提升机具位置的确定 垂直运输机械是确保施工进度和降本的关键，在A、B 区段中间部位设置一台QTZ63塔吊，可同时用于两个区段施工。另在Ａ段东侧、B 段的东、西两侧各设一竖井架。

施工道路 主要利用原有马路，新修的道路要夯实，上铺5cm 石渣,25cm厚C30混凝土，现场雨水顺原有马路排泄，以保证雨期施工正常进。 主要临建布置，由于施工场地狭小，办公区和施工区分开布置。在建筑物的西北侧设置办公区。

现场机具设备 在建筑物的东侧设置三大工具堆放场地；在建筑物南部位设置一座搅拌站，用于混凝土和砂浆的现场搅拌；在搅拌站的西侧是砂、石料堆放场地；水泥库设在搅拌站北侧。 根据工程进度要求，积极与机械租赁公司、材料供应商、施工班组联系协商，以便及时进场。

合集下载

毕业设计开题报告-单层厂房

毕业设计开题报告-单层厂房

本科毕业设计（论文）开题汇报
题目农机零件加工厂设计
指导教师
院（系、部）
专业班级
学号
姓名
日期
一、选题旳目旳、意义和研究现实状况
选题目旳和意义:
1、筑工程专业是一种很重视实践和理论相结合旳专业,其综合性规定很强,不仅规定学生纯熟掌握某些必备旳专业知识,也重视对学生详细实践能力和操作能力旳培养。作为一名涉工专业旳学生,大学四年中,我们学习了三大力学、房屋建筑学、混凝土构造、高层建筑构造和建筑构造抗震等多门专业性十分强旳课程,这些课程之间有着密不可分旳关系,是互相制约和互相补充旳,必须综合起来运用才能真正地指导实际。可是在学习旳过程中,我们只是分散地、零星地、按部就班地学习了各门课程旳基本知识点,所掌握旳知识和技术基本上是零碎无章旳,没有综合旳建筑思想,也没有成熟旳建筑知识旳框架,难以做到举一反三,把握整体。而建筑专业对整体性和综合性旳规定颇高,因此,在毕业之前,我们急需一种机会和平台来整合消化四年来旳专业积累,把零碎旳知识融合成一种文化和素质。而毕业设计刚好给我们提供了这样一种平台,能让我们在全面温习四年所学旳基础上,将其融会贯穿,并通过查阅建筑规范以及有关旳资料,对我们旳专业知识进行补充和调整,提高我们旳综合素质和工作能力。因此,我认为,毕业设计旳目旳和意义可以概括为如下几种方面:
构造布置：根据厂房旳使用规定,从强度、刚度和稳定性出发,进行屋面体系旳布置,柱网布置和支撑系统旳布置
荷载计算汇总:分别计算恒荷载、风载、活载和地震荷载
内力计算：分别考虑多种荷载作用下构造旳内力分布状况,然后按照一定旳组合系数进行内力组合,得出最不利旳状况
屋架设计:可根据内力状况参照图集和有关资料
排架设计:
近年来，我国每年完毕旳建筑工程中，工业建筑占了二分之一以上，发展迅猛，并正朝着技术密集型发展，其设计体现出节能省地趋势，生态化趋势，高科技化趋势，工业与民用建筑设计旳一体化趋势，人性化趋势，多元化趋势，可持续性趋势，文化性趋势。并愈加重视设计原则化，构件工业化，施工机械化，伴随建筑业旳发展，单层厂房旳设计和施工正在进入一种崭新旳阶段！
建筑工业厂房的项目策划毕业设计

建筑工业厂房的项目策划毕业设计

JIUJIANG UNIVERSITY毕业设计题目建筑工业厂房的项目策划院系九江学院专业建筑工程技术姓名学号170年级B1441班指导教师二零一六年十二月摘要：本文要紧表达宁波高新区某工业厂房的项目前期策划。

针对项目已经完成的初步设计方案，从项目的利用功能要求方面，优化项目的设计方案。

以标准的分析、论证进程，通过系统的功能分析，选定项目功能，分析项目的经营方案，优化项目的功能布局，构思新的项目建筑设计方案；策划厂房的交通系统和运输通道的优化设置。

最后，通过对项目的技术经济分析，确信项目的方案。

关键词：项目策划；计划；功能分析；经济评判。

ABSTRACT：This paper describes an industrial plant project planning stage in Ningbo Hi-tech Zone. For a preliminary design completed project, improving the design of the project from the use of functional requirements. By the process of correct analysis and demonstration, analyzing function of system, determining project features, analyzing project management plan, improving functional layout, proposing the new architectural design of projects, planning the optimization settings of plant’s transport system and transport channel. At last, by analyzing of project’s technology and economy, project plan is determined.KEYWORDS：plan of project；planning；Functional analysis；economical evaluation。

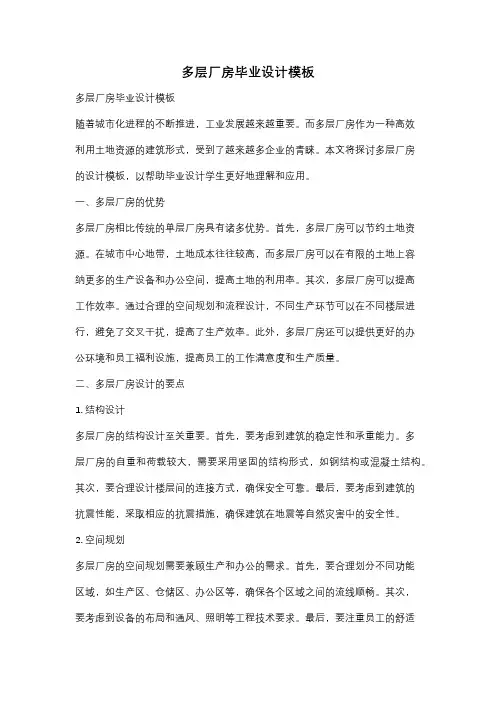

多层厂房毕业设计模板

多层厂房毕业设计模板

多层厂房毕业设计模板多层厂房毕业设计模板随着城市化进程的不断推进，工业发展越来越重要。

而多层厂房作为一种高效利用土地资源的建筑形式，受到了越来越多企业的青睐。

本文将探讨多层厂房的设计模板，以帮助毕业设计学生更好地理解和应用。

一、多层厂房的优势多层厂房相比传统的单层厂房具有诸多优势。

首先，多层厂房可以节约土地资源。

在城市中心地带，土地成本往往较高，而多层厂房可以在有限的土地上容纳更多的生产设备和办公空间，提高土地的利用率。

其次，多层厂房可以提高工作效率。

通过合理的空间规划和流程设计，不同生产环节可以在不同楼层进行，避免了交叉干扰，提高了生产效率。

此外，多层厂房还可以提供更好的办公环境和员工福利设施，提高员工的工作满意度和生产质量。

二、多层厂房设计的要点1. 结构设计多层厂房的结构设计至关重要。

首先，要考虑到建筑的稳定性和承重能力。

多层厂房的自重和荷载较大，需要采用坚固的结构形式，如钢结构或混凝土结构。

其次，要合理设计楼层间的连接方式，确保安全可靠。

最后，要考虑到建筑的抗震性能，采取相应的抗震措施，确保建筑在地震等自然灾害中的安全性。

2. 空间规划多层厂房的空间规划需要兼顾生产和办公的需求。

首先，要合理划分不同功能区域，如生产区、仓储区、办公区等，确保各个区域之间的流线顺畅。

其次，要考虑到设备的布局和通风、照明等工程技术要求。

最后，要注重员工的舒适度和工作环境，提供合理的休息区和员工福利设施。

3. 环境保护在多层厂房的设计中，环境保护也是一个重要的考虑因素。

首先，要注重建筑的能源节约和环保性能，采用节能材料和技术，提高建筑的能源利用效率。

其次，要合理设计排污系统和噪音控制措施，减少对周边环境的影响。

最后，要注重绿化和景观设计，提供良好的工作和生活环境。

三、多层厂房设计的案例以下是一些成功的多层厂房设计案例，供毕业设计学生参考：1. 某汽车制造公司的多层厂房设计。

该设计充分考虑到生产线的流程和设备的布局，通过合理的空间规划和通道设计，提高了生产效率。

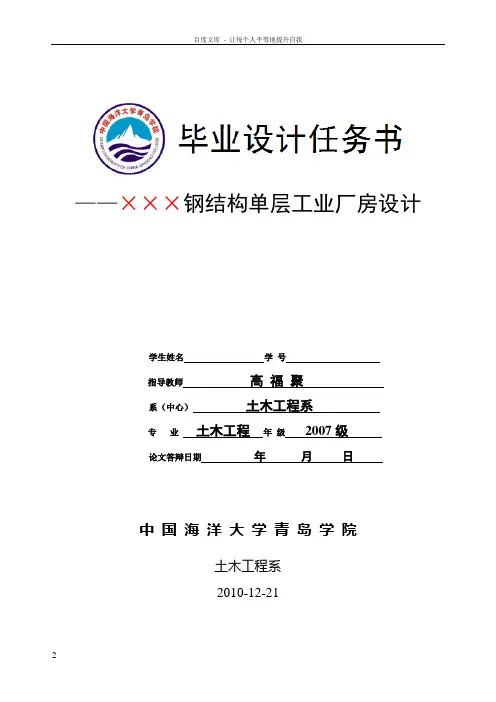

钢结构单层工业厂房设计毕业设计任务书

钢结构单层工业厂房设计毕业设计任务书

——×××钢结构单层工业厂房设计学生姓名学号指导教师高福聚系（中心）土木工程系专业土木工程年级2007级论文答辩日期年月日中国海洋大学青岛学院土木工程系2010-12-21毕业设计任务书——×××钢结构单层工业厂房设计一、毕业设计的性质和目的毕业设计是学生在系统学完全部规定课程后，是大学生踏入社会前将所学知识系统应用到实际工程中的锻炼机会，是毕业生必须要进行的一项重要的实践性环节。

通过毕业实习对有关在建或已建的同类建筑物的学习、参观、考察，较全面直观地了解和掌握了有关办公建筑的基本设计内容、功能布局、概况、一般设计要求，办公建筑常用结构的基本形式、受力特点、结构构件的基本尺寸、计算方法，建筑施工技术、组织和管理，实习期间也熟知了有关建筑、结构、施工方面的规范，如何切合实际地将这些资料应用到工程实践中是毕业设计的主要目的。

二、毕业设计题目青岛×××工业厂房结构形式为门式刚架轻型钢结构房屋，用作仓储（或机械加工），结构形式为门式刚架轻型钢结构房屋。

三、设计资料1、建筑环境和规划某工业园位于青岛市黄岛区红石崖镇昆仑山路西侧，王黄路南侧，占地公顷，用地性质为工业用地。

地块内有一条输油管线和一条供水管线，大致将用地划分为两块。

用地北侧作为办公和生活用地，南侧为生产和仓储用地，西北角作为发展备用地。

办公区位于用地的东北角，设置一座主体5层的集办公、研发、销售为一体的综合楼，南侧布置一个小型广场和停车场，方便办公及来访。

生活区布置宿舍楼和一栋单元式公寓以及食堂，宿舍包括男、女单身公寓，可以根据生产的发展需要进行分期建设。

在宿舍楼附近空地可布置篮球场等体育设施，丰富住厂职工的业余生活。

生产和仓储区根据甲方的实际生产需要布置8个厂房和四个仓库区。

其中一个厂房设置两层，将密闭卫生要求较高的调料车间放置2层。

将仓库区放置用地西侧，既可以单独成立一个区，减少外来进出货对生产区的影响，又将生产和仓储紧密联系在一起，方便实际的生产需要。
