【专业知识】钢筋的焊接和绑扎接头

钢筋焊接规范搭接长度钢筋是建筑中常用的一种重要材料，而钢筋的搭接是钢筋工程中无法避免的一个重要环节。

在钢筋的搭接过程中，如何确定搭接的长度是一个具有争议的问题。

本文将对钢筋焊接规范中搭接长度的相关要求进行介绍，并探讨其中的一些实际问题。

一、钢筋搭接的基本知识钢筋的搭接是指将两根钢筋连接在一起。

在现实工程中，钢筋的搭接是常见的一种连接方式，并且可以通过焊接、绑扎或机械接头等方式来完成。

不同的搭接方式具有不同的特点和优缺点，并且在具体应用时需要根据工程要求进行选择。

其中，焊接是一种常用的钢筋搭接方式。

焊接可以在短时间内将两根钢筋连接在一起，同时还可以增加钢筋的刚性和稳定性，使得钢筋具有更加牢固的结构。

在钢筋的焊接过程中，搭接长度成为了一个非常重要的问题。

二、焊接规范对搭接长度的要求焊接是一种常用的钢筋搭接方式，同时也是一种需要比较严格的规范要求的搭接方式。

为了保证焊接的质量，国家相关部门制定了一系列的焊接规范，明确规定了焊接过程中搭接长度的基本要求。

根据《建筑结构工程施工和验收标准》(GB50205-2001)的规定，钢筋的焊接搭接长度应符合以下要求：1. 焊接接头的长度不得小于25倍钢筋的直径；2. 在同一截距离内，焊接接头的个数不得超过该截面的1/3。

以上规定明确了焊接接头搭接长度的基本要求。

在实际工程中，施工人员应根据具体条件进行掌握并执行。

三、实际问题分析1. 焊接接头的长度是否应按照规范要求？钢筋的焊接搭接长度根据规范要求是应该大于25倍钢筋的直径。

但是，在具体施工过程中，焊接长度是否需要按照规范要求进行呢？答案是肯定的。

因为在钢筋的搭接过程中，焊接长度的大小直接影响焊接接头的牢固程度。

如果焊接长度太小，加工不均匀，有机会导致焊接部分开始移动，破坏了后续的施工计划和焊接质量，对后期的工作造成不良影响。

而如果焊接长度太长，则会影响钢筋的整体强度，导致整个钢筋结构承载能力下降。

因此，在实际工程中，依照规范要求进行焊接接头搭接长度的计算，使其满足规范要求，才能保证钢筋结构的完整性和稳定性。

建
筑
工
程
施
工
第 一 节 钢 筋 工 程
建
筑
工
程
施
工
第 一 节 钢 筋 工 程
建
筑
工
程
施
工
第 一 节 钢 筋 工 程
建
筑
工
程
施
工
第 一 节 钢 筋 工 程
4、气压焊
第一节
• 5、点焊 • 主要用于钢筋网片的焊接 • 录像
钢筋工程
• （三）钢筋的机械连接 • 分为：螺纹和挤压连接
4.1 钢筋焊接
⑷ 对焊参数
① 调伸长度——焊接前，两钢筋从电极钳口伸出的长度。Ⅰ 级钢为0.75～1.25d，Ⅱ～Ⅲ级钢为1.0～1.5d，直径小的取大值。 ② 闪光留量与闪光速度——闪出金属所消耗的钢筋长度。闪 光留量一般为两钢筋切断时严重压伤部分之和另加8～10mm；闪 光速度由慢到快，开始零→约1mm/s →终止时1.5～2mm/s。 ③ 预热留量与预热频率—— 用以控制预热程度。 ④ 顶锻留量、顶锻速度与顶 锻压力——略。
3.电弧焊
1
利用弧焊机在焊条与焊件之间产生高温电弧， 使焊条和电弧燃烧范围内的焊件熔化，凝固后形成 焊缝或接头。适用于钢筋的搭接接长、钢筋与钢板 的焊接、装配式钢筋混凝土结构接头的焊接、钢筋 骨架及各种钢结构的焊接等。
帮条焊、搭接焊、坡口（剖口）焊、窄间隙焊、 熔槽帮条焊
4.电渣压力焊 1
利用电流通过渣池产生的电阻热将钢筋端部熔 化，然后施加压力使钢筋焊合。 图片
共62页 第24页
• （一）钢筋绑扎 • 钢筋交叉点用铁丝扎牢；板和墙的钢筋网，除外围两行钢筋的相交点 全部扎牢外，中间部分交叉点可相隔交错扎牢，保证受力钢筋位置不 产生偏移；梁和柱的箍筋应与受力钢筋垂直设置，弯钩叠合处应沿受 力钢筋方向错开设置。 • 受拉钢筋和受压钢筋接头 • 的搭接长度及接头位置符 • 合施工及验收规范的规定。

基础钢筋连接方式
机械连接、焊接连接、绑扎连接，共三种。

1.受力钢筋的接头宜设置在受力较小处。

同一根纵向受力钢筋上不宜设置两个或两个以上的接头。

接头末端至钢筋弯起点的距离不宜小于钢筋直径的10倍。

2.若采用绑扎接头，则接头相邻纵向受力钢筋的绑扎接头宜相互错开。

钢筋绑扎接头连接区段的长度为1.3倍的搭接长度。

凡搭接接头中心点位于该区段的搭接接头均属于同一连接区段。

位于同一连接区段的受拉钢筋的接头百分率为25%。

3.当受拉钢筋直径大于28mm，受压钢筋直径大于32直径mm，不宜采用绑扎接头，宜采用焊接或机械连接。

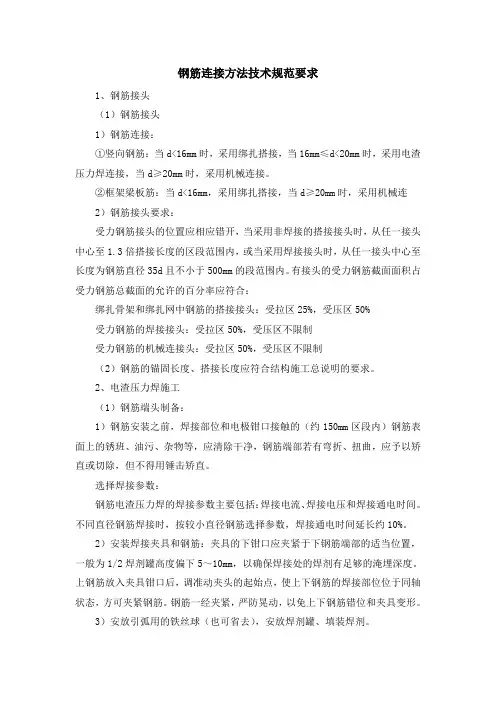

钢筋连接方法技术规范要求1、钢筋接头（1）钢筋接头1）钢筋连接：①竖向钢筋：当d<16mm时，采用绑扎搭接，当16mm≤d<20mm时，采用电渣压力焊连接，当d≥20mm时，采用机械连接。

②框架梁板筋：当d<16mm，采用绑扎搭接，当d≥20mm时，采用机械连2）钢筋接头要求：受力钢筋接头的位置应相应错开，当采用非焊接的搭接接头时，从任一接头中心至1.3倍搭接长度的区段范围内，或当采用焊接接头时，从任一接头中心至长度为钢筋直径35d且不小于500mm的段范围内。

有接头的受力钢筋截面面积占受力钢筋总截面的允许的百分率应符合：绑扎骨架和绑扎网中钢筋的搭接接头：受拉区25%，受压区50%受力钢筋的焊接接头：受拉区50%，受压区不限制受力钢筋的机械连接头：受拉区50%，受压区不限制（2）钢筋的锚固长度、搭接长度应符合结构施工总说明的要求。

2、电渣压力焊施工（1）钢筋端头制备：1）钢筋安装之前，焊接部位和电极钳口接触的（约150mm区段内）钢筋表面上的锈班、油污、杂物等，应清除干净，钢筋端部若有弯折、扭曲，应予以矫直或切除，但不得用锤击矫直。

选择焊接参数：钢筋电渣压力焊的焊接参数主要包括：焊接电流、焊接电压和焊接通电时间。

不同直径钢筋焊接时，按较小直径钢筋选择参数，焊接通电时间延长约10%。

2）安装焊接夹具和钢筋：夹具的下钳口应夹紧于下钢筋端部的适当位置，一般为1/2焊剂罐高度偏下5～10mm，以确保焊接处的焊剂有足够的淹埋深度。

上钢筋放入夹具钳口后，调准动夹头的起始点，使上下钢筋的焊接部位位于同轴状态，方可夹紧钢筋。

钢筋一经夹紧，严防晃动，以免上下钢筋错位和夹具变形。

3）安放引弧用的铁丝球（也可省去），安放焊剂罐、填装焊剂。

4）试焊、作试件、确定焊接参数：在正式进行钢筋电渣压力焊之必须按照选择的焊接参数进行试焊并作试件送试，以便确定合理的焊接参数。

合格后，方可正式生产。

当采用半自动、自动控制焊接设备时，应按照确定的参数设定好设备的各项控制数据，以确保焊接拉头质量可靠。
