《电工技术基础与技能》教案电气教研组董升华庄浪县职教中心2014年2月9日星期日第一节电路一、电路的组成1．电路：由电源、用电器、导线和开关等组成的闭合回路。
2．电路的组成：电源、用电器、导线、开关（画图讲解）。
(1) 电源：把其他形式的能转化为电能的装置。
如：干电池、蓄电池等。
(2) 用电器：把电能转变成其他形式能量的装置，常称为电源负载。
如电灯等。
(3) 导线：连接电源与用电器的金属线。
作用：把电源产生的电能输送到用电器。
(4) 开关：起到把用电器与电源接通或断开的作用。
二、电路的状态（画图说明）1．通路（闭路）：电路各部分连接成闭合回路，有电流通过。
2．开路（断路）：电路断开，电路中无电流通过。
3．短路（捷路）：电源两端的导线直接相连。
短路时电流很大，会损坏电源和导线，应尽量避免。
三、电路图1．电路图：用规定的图形符号表示电路连接情况的图。
2．几种常用的标准图形符号。
第二节电流一、电流的形成1．电流：电荷的定向移动形成电流。
（提问）2．在导体中形成电流的条件(1) 要有自由电荷。
(2) 必须使导体两端保持一定的电压（电位差）。
二、电流1．电流的大小等于通过导体横截面的电荷量与通过这些电荷量所用时间的比值。
qI=t2．单位：1A1C/s；1mA103 A；1μA106A3．电流的方向实际方向—规定：正电荷定向移动的方向为电流的方向。
提问：金属导体、电解液中的电流方向如何？参考方向：任意假定。
4．直流电：电流方向和强弱都不随时间而改变的电流。
（画图说明）第三节电阻一、电阻1．导体对电流所呈现出的阻碍作用。
不仅金属导体有电阻，其他物体也有电阻。
2．导体电阻是由它本身的物理条件决定的。
例：金属导体，它的电阻由它的长短、粗细、材料的性质和温度决定。
3．电阻定律：在保持温度不变的条件下，导体的电阻跟导体的长度成正比，跟导体的横截面积成反比，并与导体的材料性质有关。
lRρS式中：ρ－导体的电阻率。
它与导体的几何形状无关，而与导体材料的性质和导体所处的条件有关（如温度）。
电工基础课件周绍敏31. 引言电工基础是电气工程专业的基础课程之一，通过学习此课程，学生可以了解电气基本理论和电工基础知识，为日后深入学习电气工程提供坚实的基础。
本课件以周绍敏教授的课程为基础，系统地介绍了电工基础的相关内容。
2. 课程概述本课程由周绍敏教授主讲，共分为多个模块，包括电路基础、电磁场与电磁感应、交流电路与三相电系统等内容。
每个模块都会详细介绍相关理论和概念，并提供丰富的例题和习题供学生练习。
3. 电路基础3.1 电路的基本概念•电路的定义•电路的元件和符号•电源和负载3.2 电流与电压•电流的定义和单位•电压的定义和单位•电流与电压的关系3.3 电阻与电阻率•电阻的定义和单位•电阻的串并联•电阻率与导体材料的关系3.4 欧姆定律•欧姆定律的原理•欧姆定律的数学表达式•欧姆定律的应用4. 电磁场与电磁感应4.1 电场与电场力线•电场的概念与性质•电场力线的表示方法•电场力线的特性4.2 磁场与磁感线•磁场的概念与性质•磁感线的表示方法•磁感线的特性4.3 电磁感应定律•法拉第电磁感应定律的表述•法拉第电磁感应定律的数学表达式•法拉第电磁感应定律的应用5. 交流电路与三相电系统5.1 交流电的基本概念•交流电的产生与实例•交流电的特点•交流电的表示方法5.2 交流电路元件•电感元件的特性与应用•电容元件的特性与应用•阻抗与复数表示5.3 三相电系统•三相电的概念与特点•三相电的产生与表示•三相电的应用领域6.电工基础课程是电气工程专业的基础，掌握电工基础知识对于日后的学习和工作都有着重要的意义。
通过学习本课程，学生可以掌握电路基础、电磁场与电磁感应、交流电路与三相电系统等内容，为深入学习电气工程打下坚实的基础。
以上是电工基础课件周绍敏3的内容概述，希望能够对学习电工基础的同学们有所帮助。
祝愿大家在学习电工基础课程中取得好成绩！。
《电工技术基础与技能》教案教师：许晓强电器组第一节电路一、电路的组成1．电路：由电源、用电器、导线和开关等组成的闭合回路。
2．电路的组成：电源、用电器、导线、开关（画图讲解）。
(1) 电源：把其他形式的能转化为电能的装置。
如：干电池、蓄电池等。
(2) 用电器：把电能转变成其他形式能量的装置，常称为电源负载。
如电灯等。
(3) 导线：连接电源与用电器的金属线。
作用：把电源产生的电能输送到用电器。
(4) 开关：起到把用电器与电源接通或断开的作用。
二、电路的状态（画图说明）1．通路（闭路）：电路各部分连接成闭合回路，有电流通过。
2．开路（断路）：电路断开，电路中无电流通过。
3．短路（捷路）：电源两端的导线直接相连。
短路时电流很大，会损坏电源和导线，应尽量避免。
三、电路图1．电路图：用规定的图形符号表示电路连接情况的图。
2．几种常用的标准图形符号。
第二节电流一、电流的形成1．电流：电荷的定向移动形成电流。
（提问）2．在导体中形成电流的条件(1) 要有自由电荷。
(2) 必须使导体两端保持一定的电压（电位差）。
二、电流1．电流的大小等于通过导体横截面的电荷量与通过这些电荷量所用时间的比值。
qI=t2．单位：1A1C/s；1mA103 A；1 A106A3．电流的方向实际方向—规定：正电荷定向移动的方向为电流的方向。
提问：金属导体、电解液中的电流方向如何？参考方向：任意假定。
4．直流电：电流方向和强弱都不随时间而改变的电流。
（画图说明）第三节电阻一、电阻1．导体对电流所呈现出的阻碍作用。
不仅金属导体有电阻，其他物体也有电阻。
2．导体电阻是由它本身的物理条件决定的。
例：金属导体，它的电阻由它的长短、粗细、材料的性质和温度决定。
3．电阻定律：在保持温度不变的条件下，导体的电阻跟导体的长度成正比，跟导体的横截面积成反比，并与导体的材料性质有关。
R ρSl式中：ρ－导体的电阻率。
它与导体的几何形状无关，而与导体材料的性质和导体所处的条件有关（如温度）。

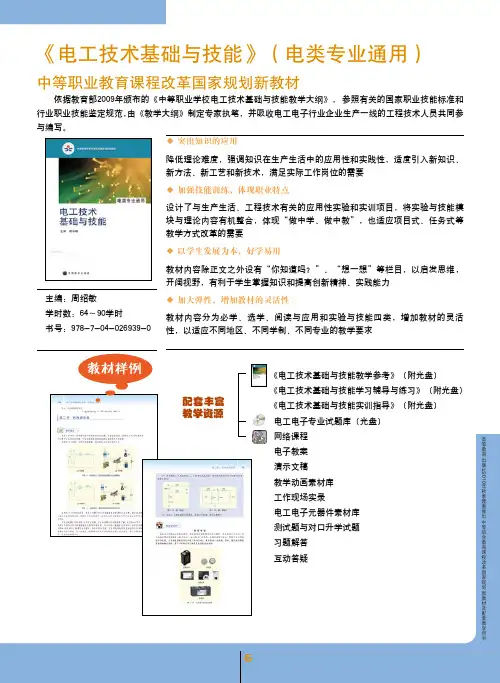

◆ 加大弹性，增加教材的灵活性教材内容分为必学、选学、阅读与应用和实验与技能四类，增加教材的灵活性，以适应不同地区、不同学制、不同专业的教学要求主编：周绍敏学时数：64～90学时书号：978-7-04-026939-0生特别关注的地方，采用了添加标注的方式以引起学生的注意主编：陈雅萍学时数：68～86学时主编：苏永昌通过生产生活中实际的问题、情景或案例，引导学生进入学习情境学时数：65～88学时教材样例内容的组织与编排既注意符合知识和技能的逻辑顺序，又着眼于中职生的年龄与智力水平，把学习过程分为感知、体验、领悟和应用四个阶段，适应项目式、任务式等教学方式改革的需要◆ 突出实用性和趣味性加强制作和调试电路等工程应用背景的实用性内容，项目的选择与设计兼顾一定的趣味性，激发学生学习兴趣主编：张金华学时数：96～126学时书号：978-7-04-026953-6“本章要点”：介绍本章必须掌握的基本专业知识和专业技能“实用技术”：介绍与本课程相关的实用专业技术知识“实训项目”：用于指导学生完成特定的专业技能训练“课外阅读”：拓展学生知识面，提高学习兴趣主编：伍湘彬学时数：96～128学时书号：978-7-04-026956-7括“学习目标”、“基础知识”、“工作步骤”、“相关链接”、“多媒体资源”、“阅读材料”和“评价反馈”等◆ 倡导新的教学评价理念和方法既关注学生对知识的理解、技能的掌握和能力的提高，又关注学生养成规范操作、安全操作的良好习惯，以及在现代社会中的节约能源、节省原材料与爱护工具设备、保护环境等意识与观念的形成与发展主编：李乃夫学时数：96学时书号：978-7-04-026955-0教材样例◆ 以行业技术应用为依据，注重教学内容的适时性从分立元件电路为主转到以集成电路为主；从以器件内部分析为主转向以器件外部特性和应用为主；以模拟电路为主转到模拟电子线路和数字电子线路比例协调、相互兼顾◆ 以符合学生的认知规律为基础，体现中职教材的层次性尽可能地降低理论深度和难度，简约明了地介绍电子线路的基本概念、基本原理和应用知识，避免繁杂的数学推导和理论分析主编：陈振源学时数：96～116学时书号：978-7-04-026954-3组成，一方面强调学生是学习的主体，另一方面为学生自主学习提供了有效途径主编：文春帆学时数：64～96学时◆ 图文并茂，增强可读性增加生动活泼的图表，辅助教师教学、学生学习主编：程周学时数：64～88学时◆ 教材编排生动活泼，版式新颖教材从生产生活实际案例出发，按照服务专业学习，理论联系实际的要求，设计了“目标导航”、“核心导读”、“做中教”、“做中学”、“要点提示”、“知识链接”、“想想练练”等若干小栏目,便于教学主编：杜德昌学时数：68～96学时书号：978-7-04-026948-2。
