风机盘管温控器操作说明

D02SRT025温控器使用说明书产品简介新菱牌SRT 系列温控器精工制造，广泛适用于商业、工业及民用建筑物采暖、 冷气或全年性中央空调系统的室内温度控制调节， 特别适用于风机盘管、电热器等控制系统，该温控器灵敏度高，安装方便，可靠实用。

规格型号及技术数据SRT 025A 带系统HEAT －OFF －COOL 开关及风机HIGH －MED －LOW 开关SRT 025B 带系统ON －OFF 开关及风机HIGH －MED －LOW 开关型 号 SRT025C 带系统HEAT －OFF －COOL ；四管制 ；开关及风机HIGH －MED －LOW 开关 工作范围 10～30℃温 差0.5～0.8℃ 感温元件 单极充气膜盒恒温器 ： 1A 250V AC开关额定 电流电压 风机开关： 6(2)A 250V AC引线连接 组合接线柱材料: 坚韧阻燃工程塑料外 壳 颜色: 白色安装须知1．温控器须垂直安装于空调室内的墙上，距离地面约1.5m ，以确保温控器接收到足够的气流而准确地测控室温。

2．温控器必须置于远离光线直射的门窗及烹调设备或有其他热源之处。

3．拧松盒盖上边螺丝（无须将其全部拧出，以免丢失），按安装示意图内的箭头方向拆下盒盖（注意：在作业中勿拆卸调温旋钮）。

4. 将连线从底板下端方孔处穿出，并按盒盖内接线图接入组合接线柱内固紧。

5. 将底板用配套的螺丝固定于线盒上。

6．将两个拨动开关拨板置于最下位置（即标有COOL 和LOW 的位置），按安装示意图内的箭头方向装上盒盖，最后旋紧盒盖螺丝。

7． 配套线盒为入墙式，尺寸为86×86×32，并带螺丝的标准接线盒，详见安装示意图。

电气原理图安装示意图产品质量保证：◇ 产品自售出之日起，免费保用一年。

◇ 在正确存放和安装使用的情况下，公司保证产品在保用期内正常工作。

如在此期间，因制造质量不良而发生损坏或不能正常工作时，则由公司负责更换或维修。

DT100FRM/FRS 系列数字式2线风机盘管&地采暖温控器产品说明表应用DT100FRM/FRS 数字式温控器被设计为通过ON/OFF 控制MCV阀，和FCU阀以及2线风机盘管的应用。

MC100FR 接线盒被设计为由DT100FRM/FRS 温控器连接通过ON/OFF控制MCV阀运用于地采暖系统上。

该系列温控器外观设计新颖、具有液晶显示、功能多样、简单易用。

该温控器通过控制阀门的开/关而使室温达到设定值。

DT100FRM(主区温控器) 可控制并监控其它最多7个DT100FRS (分区温控器)温控器的模式是可持续利用的循环的操作，并且有高、中、低三级风速选择。

特点n带数字显示的典雅外型.n可显示室温及用户设定的温度n拨盘用于调整温度设定n可以设定成待机模式,直到再次触及任一一键,以便节省能源n冷热的转换通过滑动开关调节n通过滑动开关来手动调节风速n具有每小时开启功能,此功能命令通过记时器模式操作n具有预约功能,可在预定时间自动开启(0-24小时) n温控器可直接通过2”×4”接线盒安装于墙上n采用EEPROM存储器，即使在停电时亦可保存用户设置n设用于MCV2000/2500系列，VC4000/6000系列，V4043/4044阀体和压缩起动器/全负荷的继电器 Contents 应用 (1)特点 (1)规格 (2)尺寸 (2)安装 (3)风扇可以通过ON/OFF来打开关闭加热/制冷的转换可以通过DT100FRM(主区温控器)左边的开关来转换。

接线图 (4)操作 (5)规格表1.型号指南型号描述 / 应用电压DT100FRM151 用于风扇&风机盘管操作的DT100FRM251 用于循环风扇和风机盘管操作的主区温控器DT100FRS151 用于循环风扇和风机盘管操作的分区温控器由MC100FR提供DC12VDT100FRS251 用于循环风扇和风机盘管操作的分区温控器MC100FR001 为了温控器和地采暖阀体的接线盒AC220V±10% ENS9005R2 KO06 20051(50/60Hz) DT100FRM DT100FRS图1.尺寸（mm ）设置范围 5...35℃ 直接安装于墙上或安装于65×65mm 接线盒上，并用螺钉固定 安装 最小设置单位 0.5 ℃ 2线的12V 直流电最大1 ℃ 差动 接线 螺钉嵌入温控器的末端，接线盒可以允许在14AWGDT100FRM/FRS - S.P.D.T.继电器 温控开关 外壳 两片塑料外壳（前盖及后盖） MC100FR - S.P.D.T.继电器 尺寸 : 82 x 120 x 28mm(W x H x D). 控制方式 开/关控制 :工作温度： 5 to 45o C 5(2) A, 220 V~ , 12A inrush :运输及储存温度： -20 to 55o C. 环境要求 典型的负载如风机,分区阀体和继电器. 电感负载 超过 200W 的 应该被转换经过一个电流接触器 供电湿度： 5 to 95% RH, 26 ℃无冷凝220V 全负载时，超过100，000次（冷热循环）全手动控制时，超过10，000次 使用寿命 尺寸Fig< MC100FR >< DT100FRM/FRS >安装安装安装温控器DT100 温控器是风机盘管和地板采暖系统的温度控制器件，必须安装在距地面约1.5米高，空气流通良好的位置。

风机盘管温控器说明书感谢您选用上海堤琦西温控设备有限公司生产的中央空调风机盘管系列温控器。

安装和使用前阅读本说明，会使您了解本产品性能，保证正确的安装和使用。

一、功能及特点◆超大液晶屏幕显示,用户操作界面美观。

◆四种工作模式设定可供选择：制冷、制热、通风、低温保护。

◆四种风机转速设定可供选择：低速、中速、高速、自动。

◆周编程定时开/关机功能或常开恒温模式两功能可自由选择，方便节能。

◆内置防冻功能，使用安全。

（开关机状态下会自动开机）◆校准多项参数可设◆温度设定，高精度温度测量显示实际温度◆各参数设置掉电保存记忆◆测温探头开短路报警保护◆蓝色背光（备选项）◆遥控功能（可选）二、技术指标◆温度设定范围：0～35℃◆防冻温度：5℃（可定制）◆温控精度：±1℃◆可校准温度范围：9℃◆输出方式：继电器◆本机功耗：<1W◆电源电压：220V±10% 50HZ◆额定负载：阻性5A,感性2A◆定时误差：<1%◆屏幕尺寸：46X23（mm*mm）◆外形尺寸：95X90X15（mm*mm*mm）◆安装孔径：60mm◆温度传感器：NTC三、LCD屏幕四、功能简介1、四种工作模式制冷：室温高于设定温度时，开电动阀，室温高于设定温度2℃风机高速运行；室温高于设定温度1℃风机中速运行；室温等于（低于）设定温度，关电动阀风机低速运行（或关闭风机）。

风机在手动状态则按所选风速运行。

制热：室温低于设定温度时，开电动阀，风机在手东状态：风机按设定的风速工作。

自动状态：室温低于（等于）设定温度2度时，高速运行；室温低于设定1温度时，中速运行；室温等于设定温度时，关闭电动阀，分机低速运行（或关闭风机）。

通风：此模式风机按设定的风速工作，不受温度控制。

低温保护：温控器按（默认为5-8℃）的制热工作模式工作。

2、四种风机风速除高、中、低三种固定风速外，还可选择自动风速：根据室温的高低，自动调整风速。

3、定时开/关机开机状态下，长按[模式]键2-3秒，进入定时设定状态“”下，按[模式]键一下“”亮，温控器返回定时模式。

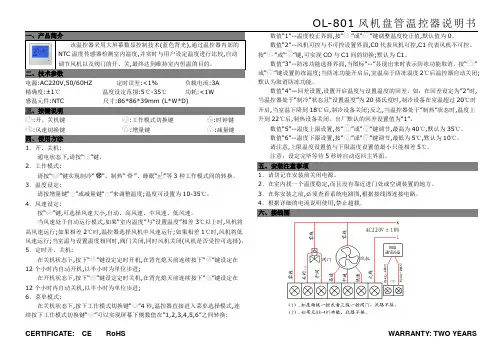

CERTIFICATE: CE RoHS WARRANTY: TWO YEARS电源:AC220V,50/60HZ 定时误差:<1% 负载电流:3A 精确度:±1℃ 温度设定范围:5℃-35℃ 功耗:<1W 感温元件:NTC尺寸:86*86*39mm (L*W*D)三、按键说明:开、关机键 :工作模式切换键 :时钟键 :风速切换键:增量键:减量键四、使用方法1．开、关机:通电状态下,请按“”键。

2．工作模式:请按“”键实现制冷“”、制热“”、睡眠“”等3种工作模式间的转换。

3．温度设定: 请按增量键“”或减量键“”来调整温度;温度可设置为10-35℃。

4．风速设定:按“”键,可选择风速大小,自动、高风速、中风速、低风速。

当风速处于自动运行模式,如果“室内温度”与“设置温度”相差3℃以上时,风机将高风速运行;如果相差2℃时,温控器选择风机中风速运行;如果相差1℃时,风机将低风速运行;当室温与设置温度相同时,阀门关闭,同时风机关闭(风机是否受控可选择)。

5．定时开、关机: 在关机状态下,按下“”键设定定时开机,在背光熄灭前连续按下“”键设定在12个小时内自动开机,以半小时为单位步进; 在开机状态下,按下“”键设定定时关机,在背光熄灭前连续按下“”键设定在12个小时内自动关机,以半小时为单位步进;6．菜单模式:在关机状态下,按下工作模式切换键“”4秒,温控器直接进入菜单选择模式,连续按下工作模式切换键“”可以实现屏幕下侧数值在”1,2,3,4,5,6”之间转换: ””””数值“4”—回差设置,设置开启温度与设置温度的回差。

如：在回差设定为”2”时,当温控器处于“制冷”状态且“设置温度”为20摄氏度时,制冷设备在室温超过20℃时开启,当室温下降到18℃后,制冷设备关闭;反之,当温控器处于”制热”状态时,温度上升到22℃后,制热设备关闭。

出厂默认的回差设置值为“1”。

数值“5”--温度上限设置,按“”或“”键调节,最高为40℃,默认为35℃。
