GM-2730M_使用说明书

  • 格式：doc
  • 大小：3.27 MB
  • 文档页数：63

多功能ASI-to-IP适配器GM-2730M使用说明书高斯贝尔数码科技股份有限公司安全须知在开启设备前一定要阅读使用说明书私自打开机盖可能造成对人体的伤害，并导致设备无法保修勿剧烈碰撞或从高处摔落本设备，这样的操作可能损坏设备内部硬件设备机箱内不得落入易燃物、金属物液体等，这些东西会损坏设备不要将设备安装在热源附近、阳光直射处、灰尘过多处或有机械振动的场所在操作时确保设备机箱后部的接地柱和大地相连请使用正确的外部接线端口与设备的网络接口相连请不要快速而频繁地开启和关闭电源，这样容易使半导体芯片产生损伤请顺着电源插座方向进行电源线插拔不要用湿手触摸电源插座，以免触电对带电设备进行操作前，请摘下指环、项链、手表、手链等装饰品。

因为金属物品接触到设备的电源与地时可能引起短路导致元器件损坏对机箱进行操作或接近电源工作前，请拔掉交流电源输入电缆只允许经培训合格的人员对设备进行带电操作和维护请保证设备在工作时有良好的通风环境，否则会导致设备因过热而发生损坏长期不使用本设备时，请一定要拔下电源插头目录安全须知 (2)目录 (3)§1 产品介绍 (5)§1.1 GM-2730M的功能 (5)§1.2 GM-2730M的主要技术特点 (5)§1.3 GM-2730M的前面板 (5)§1.4 GM-2730M的后面板 (6)§1.5 应用 (6)§2 使用前须知 (8)§2.1 设备要求 (8)§2.1.1 对相关数字电视设备的需求 (8)§2.1.2 对网络设备的需求 (8)§2.2 系统需求 (8)§3 设备使用 (9)§3.1 第一次使用：快速入门 (9)§3.2 GM-2730M的Web管理操作 (9)§3.2.1 登录 (10)§3.2.2 用户管理 (12)§3.2.2.1 创建新用户 (13)§3.2.2.2 修改已有账户信息 (14)§3.2.2.3 删除已有用户账户 (14)§3.2.3 系统基本参数设置 (15)§3.2.3.1 以太网参数设置 (15)§3.2.3.2 MAC地址设置 (16)§3.2.3.3 系统时间相关参数设置 (16)§3.2.4 系统基本参数设置 (17)§3.2.4.1 参数导入/导出/重置设置 (17)§3.2.4.2 参数备份/恢复 (20)§3.2.4.3 软件升级/备份 (20)§3.2.4.4 设备授权 (23)§3.2.4.5 设备控制 (23)§3.2.5 输入输出设置 (24)§3.2.5.1 TUNER参数查询与设置 ........................................ 错误！未定义书签。

§3.2.5.2 以太网接口参数查询与设置 (24)§3.2.5.3 异步串行接口通道参数查询与设置...................... 错误！未定义书签。

§3.2.6 节目复用设置 (26)§3.2.6.1 基本设置 (26)§3.2.6.2 自定义PID映射 (28)§3.2.6.3 自定义PSI数据插入 (29)§3.2.6.4 NIT编辑 (32)§3.2.6.5 输入节目 (34)§3.2.6.6 输出节目 (39)§3.2.7 节目加扰设置 (45)§3.2.7.1 基本设置 (45)§3.2.7.2 条件接收系统参数配置 (46)§3.2.7.3 节目加扰参数配置 (48)§3.2.8 设备监控 (51)§3.2.8.1 报警信息 (51)§3.2.8.2 码率监控 (53)§3.3 GM-2730M的前面板操作 (58)附录A 产品技术规格 (60)附录B 常见问题及解决办法 (62)声明 (63)§1产品介绍§1.1G M-2730M的功能GM-2730M是新一代ASI-to-IP适配器，它具有8路ASI输入、复用、加扰和本地信息插入的功能。

GM-2730M采用高斯贝尔最新研发的“模块管理功能”，配置设备加扰和本地信息插入功能，其灵活的定制性和较强的扩展性，可以很好的满足客户当前和未来的数字电视系统需求。

模块管理功能通过软件授权的方式开放设备的加扰功能、以及本地信息插入功能。

授权分类见下表：§1.2G8IP总数据输入、输出的通道参数可以灵活配置，可以自动检测输入码流支持UDP、ARP、ICMP、IGMP等网络协议支持HD/SD节目传输支持Web和SNMP网管，支持远程在线升级设备管理页面、相关技术资料均支持中英两种语言具有掉电记忆功能支持设备工作参数的导入、导出强大的后台配置功能和网管监控系统，保证设备运行的高稳定性§1.3G M-2730M的前面板如图1所示，GM-2730M的前面板由一个LCD显示屏、6个按键和三个指示灯构成。

LCD显示屏在设备启动时会显示设备型号和商标提示信息。

在初始化完成之后，用户可以通过按键和LCD显示来查看GM-2730M的部分工作状态和设置其部分工作参数。

详见§3.3 小节之说明。

电源指示灯在设备供电后亮；状态指示灯用来指示一些设备工作状态，详见§3.3 小节之说明。

报警指示灯用来指示设备的报警信息，详见§3.3 小节之说明。

图1 GM-2730M前面板示意图§1.4G M-2730M的后面板如图2所示。

GM-2730M的后面板由电源输入接口、电源开关、管理端口、IP输入端口、ASI数据输入端口和一个接地端子构成。

电源输入接口用来连接100～240伏交流供电输入；船型电源开关用来开、关GM-2730M的供电；管理端口为一个RJ45接口，它应通过百兆或千兆以太网连接管理工作站；IP输出端口为RJ45接口，它应通过千兆以太网连接到GM-2730M前级设备的IP输出端口。

ASI输入端口：BNC-FEMALE接口，它应通过ASI线缆连接到任何ASI输出设备；接地端子用来将设备外壳与大地相连。

为了设备和操作人员的安全，请在使用GM-2730M设备之前务必完成安全接地操作！图2 GM-2730M后面板示意图§1.5应用如图3所示。

(以DVB-S/S2射频输入为例)图3 GM-2730M系统应用例图GM-2730M接收标准数字电视传输流。

其码流格式参见§2.1.1 小节说明。

以下仅以本公司拥有设备为例说明GM-2730M的前级设备和后级设备：可以为GM-2730M提供输入信号的设备可能有：1．高清/标清编码器。

例如，Gospell公司的GN-1886、GN-1886B2．码流转换器。

例如,Gospell公司的GM-2730N IP-to-ASI适配器可以接收GM-2730M提供的输出信号的设备（仅以本公司设备说明）：1．IPQAM调制器。

它将对GM-2730M输出的IP形式的TS流进行QAM调制，然后输出到HFC网络中。

例如，Gospell公司的GQ-3660系列、GQ-3670系列IPQAM调制器。

2．IP码流处理设备。

它将GM-2730M输出的IP形式的TS流进行复用或加扰，然后输出到IPQAM 等后级调制设备。

例如，Gospell公司的GM-8000系列数字电视处理平台。

【注】我们推荐您使用Gospell公司的设备作为GM-2730M的输入、输出信号处理设备，这些设备之间的兼容性是经过验证的、可靠的。

其他公司生产的设备，只要符合§2.1.1 小节规定的传输流信号特征要求，也可以和GM-2730M配合使用，但是他们之间的接口兼容性可能需要在实际系统中进行验证。

§2使用前须知§2.1设备要求为了保证GM-2730M能够正常工作，需要与GM-2730M相连的其它数字电视设备和网络设备满足一些技术要求，详见下述。

§2.1.1对相关数字电视设备的需求为GM-2730M的设备提供输入信号的设备，需保证能符合数字电视DVB标准传输流。

接收GM-2730M 输出信号的设备，需保证能正确识别数字电视DVB标准传输流（该标准传输流定义如下）。

传输流：是指由一路或者多路数字电视、数字音频广播或其他符合DVB标准规定的数字电视业务构成的码流，它必须包含能完整描述其业务的PAT和PMT表。

对GM-2730M设备而言，每个输出TS流除了满足了上述PSI表格完整性要求之外，还满足携带某传输流的是UDP包，具有唯一的目的IP地址（可以为单播地址或组播地址）和目的端口号，每个UDP数据包中的TS包数据长度为188的7倍，并且按照TS包同步字节（0x47）对齐。

在符合上述定义的前提下，某设备从GM-2730M接收的传输流可以为多个。

§2.1.2对网络设备的需求连接GM-2730M的数据输出接口和其后级设备（如图3中所示的IPQAM多功能传输流解扰器）数据输出端口的交换机（图3中的“千兆交换机”），都必须是3层、可管理的千兆交换机，单端口的最大数据吞吐率不得低于1000Mbps，背板交换能力不得低于10Gbps；必须支持IGMP2.0协议。

连接GM-2730M的管理端口和管理工作站的交换机必须是百兆或千兆交换机，其每个端口的最大数据吞吐率不得低于40Mbps。

一般来说，该交换机可以就是GM-2730M的数据输入端交换机，配置该交换机，可GM-2730M的数据端口和管理端口划分到不同的虚拟局域网（VLAN）段中。

GM-2730M的数据输入局域网内不得连接其他可能导致数据流量大幅度增加网络设备或主机，如安装了实时通信工具、流媒体服务器、Web服务器的工作站或者服务器。

这些额外的网络信号可能对系统中的数字电视码流信号造成影响，造成丢包、网络延时抖动加剧等现象，从而导致GM-2730M输出不正常。

§2.2系统需求管理主机必须具备支持TCP/IP协议的网络适配器并安装有Web浏览器。

我们推荐您选用微软Windows2000/XP或更高版本的Windows操作系统，并采用Internet Explorer 6.0版本或以上的Web浏览器，同时需要开启浏览器的JavaScript支持选项。

暂不兼容其他版本和其他种类浏览求。

§3设备使用§3.1第一次使用：快速入门如果您是第一次使用GM-2730M搭建数字电视前端系统，建议按照如下步骤进行操作：1、搭建您的设备硬件环境，包括安装机架，部署好设备供电系统，将交换机、GM-2730M设备、GM-2730M的前级设备（通常为一些接收机、编码器等）、GM-2730M的后级设备、管理计算机、CAS服务器等连接好（参考图3 ）。

合集下载

DQ278M说明书(新)

DQ278M说明书(新)

DQ278M是基于DSP控制的两相步进电机驱动器。

它是将先进的DSP控制芯片和独特的控制电路结合一起所构成的新一代全数字步进电机驱动器。

驱动电压为DC24V-80V，适配电流在7.0A以下、外径57-86mm的各种型号的两相混合式步进电机。

该驱动器内部采用类似伺服控制原理的电路，此电路可以使电机运行平稳，几乎没有震动和噪音。

定位精度最高可达40000步/转。

该产品广泛应用于雕刻机、小型数控机床、包装机械等分辨率较高的中、小型数控设备上。

特点●高性能、低价格●设有16档等角度恒力矩细分，最高分辨率40000步/转●最高反应频率可达200Kpps●步进脉冲停止超过100ms时，线圈电流自动减到设定电流的一半●光电隔离信号输入/输出●驱动电流1.2A/相到7.0A/相分16档可调●单电源输入，电压范围：DC24V-80V●相位记忆功能（注：输入停止超过3秒后，驱动器自动记忆当时电机相位，重新上电或MF信号由低电平变为高电平时，驱动器自动恢复电机相位）电流设定驱动器工作电流由DIP-1端子设定，运行电流为正常工作输出电流设置开关（注：本驱动器电流值为有效值）运行电流1.2 1.52.0 2.3 2.53.0 3.2 3.64.0 4.55.0 5.3 5.86.2 6.57.0（A）D1 OFF OFF OFF OFF OFF OFF OFF OFF ON ON ON ON ON ON ON ON D2 OFF OFF OFF OFF ON ON ON ON OFF OFF OFF OFF ON ON ON ON D3 OFF OFF ON ON OFF OFF ON ON OFF OFF ON ON OFF OFF ON ON D4 OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON 细分设定驱动器细分由DIP-2端子设定，共16档，由6位拨码开关的前四位分别设定（后两位为功能设定）。

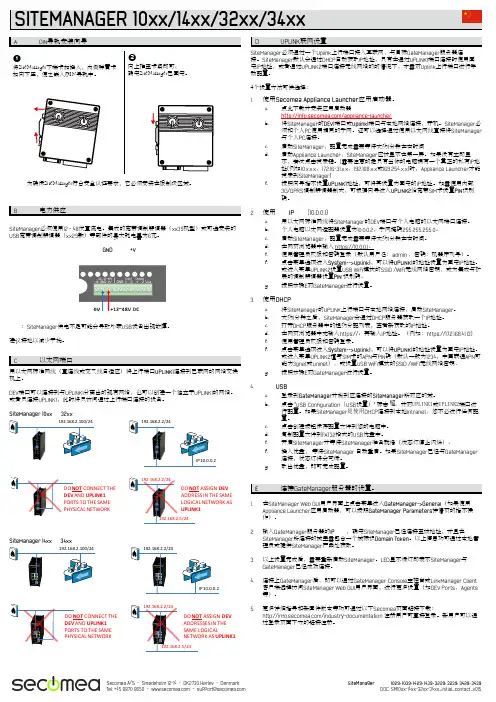

Secomea SiteManager 安装说明书

Secomea SiteManager 安装说明书


c. d. e. f.
IP 10.0.0.2
g.
192.168.2.2/24
DO NOT CONNECT THE DEV AND UPLINK1 PORTS TO THE SAME PHYSICAL NETWORK
DO NOT ASSIGN DEV ADDRESS IN THE SAME LOGICAL NETWORK AS UPLINK1
注意：SiteManager供电不足可能会导致外联USB设备出现故障。 建议接地以减少干扰。 C
以太网端口
g. 4.
用以太网标准网线（直连线或交叉线自适应）将上行端口UPLINK1连接到已联网的网络交换 机上。 DEV端口可以连接到与UPLINK1分离出的现有网络，也可以创建一个独立于UPLINK1的网络。 或者只连接UPLINK1，此时将只访问通过上行端口连接的设备。 SiteManager 10xx 与 32xx 型号：
192.168.2.100/24 192.168.2.2/24
使用USB优盘
a. b. 登录到GateManager并找到应连接的SiteManager所对应的域。 点击 “USB Configuration（USB设置）” 标志 ，并对UPLINK1或UPLINK2端口进 行配置。如果SiteManager是使用DHCP连接到本地Intranet，您不必进行任何配 置。 点击创建按钮保存配置文件到您的电脑中。 复制配置文件到FAT32格式的USB优盘中。 开启SiteManager并等待SiteManager准备就绪（状态灯停止闪烁）。 插入优盘， 等待SiteManager 自动重启。如果SiteManager已经与GateManager 连接，状态灯将会变绿。 取出优盘，即可完成配置。

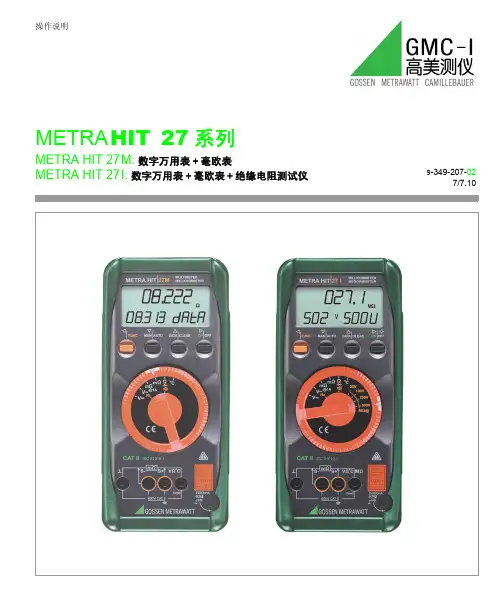

MetraHit 27M 操作说明书(中文使用指南)
