变压器式三倍频说明书

电子式多倍频试验装置使用说明书变压器和互感器的感应耐压试验是保证产品质量符合国家标准的一项重要试验。

变压器绕组的匝间，层间，段间及相间的纵绝缘感应耐压试验，则是变压器绝缘试验中的重要项目。

纵绝缘试验需要通过倍频电源装置，施加试验电压，进行耐压试验。

DBP电子式多倍频试验装置是为满足上述要求而设计制造，经过广大用户使用证明：其操作简单，性能可靠，能较好地满足变压器，互感器感应耐压试验的需要。

一、技术参数1. 容量：3-100kVA 。

2. 输入电压：AC，三相，380V±10%。

（注：也可以接入单相220V于电源输入的A、C端；但此时的容量几乎减半）。

3. 电源频率：50Hz。

4. 输出电压：0～400V （加升压变压器后电压可变高，另配）。

5. 输出频率：50Hz，100Hz，150Hz，200Hz（可选）。

6. 波形畸变率：<3%。

二、装置特点及工作原理该装置采用电力电子技术，内部核心部分使用变频调节器。

参数预置、保护设置、频率选择、电压调节控制等，全部采用数字控制技术。

内置计算机，8寸彩色液晶显示，数据存储可达到3200组。

采用触摸式操作方式，配备热敏打印机进行汉字打印。

可预置50Hz、100Hz、150Hz、200Hz的试验频率（可选），触摸方式调节电压（步长可以实时调节，选择1V、2V、5V、10V），可实现本装置的多倍频试验电压输出。

外置LC滤波回路，保证波形畸变率在指标范围内。

外置带抽头的补偿电感，以补偿被试设备的电容电流，提高装置的带负载能力。

由于摒弃了传统的三相五柱式三倍频发生器的产生原理，由此带来了如下几个优点：1. 体积小、重量轻，便于携带，便于大功率化。

2. 不只是产生三倍频，还能产生1、2、3、4倍频的试验电压输出。

3. 操作、接线简单，对现场试验电源容量的要求，有很大程度的降低。

三、使用说明本装置的电源、控制为一体式设计，即电子式多倍频试验控制箱。

并设有过流、过压保护。

KD-5501型三倍频感应电压发生器装置！敬告和注意为避免受到电击或人身安全,同时为避免仪表或被测设备受到损坏,提醒使用者可靠控制和合理地使用.在任何时候必须遵守以下原则:装置接通电源前,必须接地!没有接地以前,不得接入电源!一、概述本产品是在工频电网中利用硅钢片铁心的磁化曲线饱和特性，在变压器接成开口三角形的二次线圈中感应出零序三次谐波电势的原理制成的轻便型测试设备。

KD-5501型三倍频感应电压发生器装置可配套提供连同控制设备及机箱在内的成套产品。

本发生器是电力系统、发电厂、变电站、供配电网络中对小容量电力变压器：串级式高压电压互感器进行倍频感应高压试验的基本设备之一。

也可对各种低压电子、仪表电源变压器，电感线圈电器线圈进行倍频倍压试验，同时也可作为功率不大于1千瓦的倍频电源用于某些特殊电器设备的供电或测试。

本产品静止变频设备、噪音低、体积小、在高电压系统中完全可以取代传统的变频机组。

2、工作原理：三台单相变压器一次侧接成星形，二次侧接成开口三角形，在一次侧加上对称的三相正弦波电源时，并升高电压让铁芯磁路饱和，使铁芯中磁通所含三次谐波的成分增多，相应在铁芯线圈上感应三次谐波电压也增高。

由开口三角形的发生器二次侧输出的这个150赫兹（三倍工频）感应电压即作为三倍频试验电源电压。

当三倍频发生器带上（例如JCC-220型高压串级式电压互感器）负载时，其电流由感性变为容性，由于功率因数低的影响，使发生器的效率较低，一般只有20%左右。

因此，可在被试品某一空绕组上接入电抗器进行电流补偿。

来提高整个试验回路的功率因数。

3、技术参数技术参数表4、试验原理图图1KD：三相输入电源开关K：控制电源开关BK：控制电源变压器AK：调压器零限位开关TY：自藕调压器AQ：起动按钮JC：交流接触器AT：停止按钮LJ：过流继电器JS：时间继电器FM：时间报警器K1：时间继电器电源开关D1：回零指示灯D2：停止指示灯D3：起动指示灯5、机器面板示意图：6、使用操作方法：6.1按原理接好工作线路，注意发生器外壳、控制箱外壳及公共地线必须良好接地,不允许随意扎在自来水管道上,否则将危及人身与设备的安全。

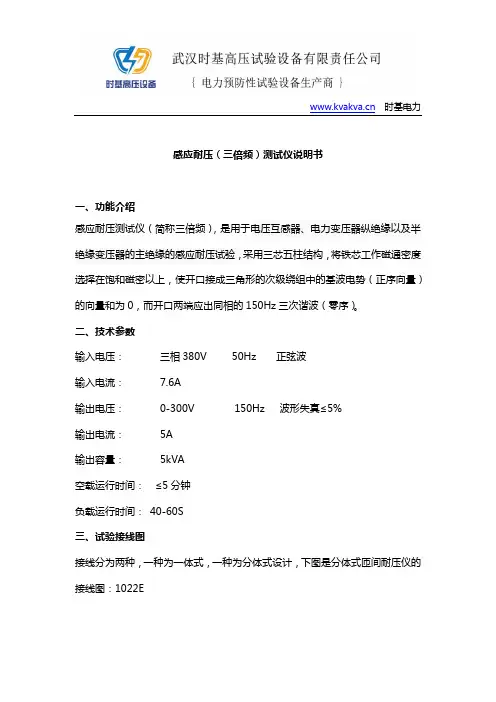

时基电力感应耐压（三倍频）测试仪说明书一、功能介绍感应耐压测试仪（简称三倍频），是用于电压互感器、电力变压器纵绝缘以及半绝缘变压器的主绝缘的感应耐压试验，采用三芯五柱结构，将铁芯工作磁通密度选择在饱和磁密以上，使开口接成三角形的次级绕组中的基波电势（正序向量）的向量和为0，而开口两端应出同相的150Hz三次谐波（零序）。

二、技术参数输入电压：三相380V 50Hz 正弦波输入电流：7.6A输出电压：0-300V 150Hz 波形失真≤5%输出电流：5A输出容量：5kVA空载运行时间：≤5分钟负载运行时间：40-60S三、试验接线图接线分为两种，一种为一体式，一种为分体式设计，下图是分体式匝间耐压仪的接线图：1022E时基电力下图是一体式接线图，一体式是时基电力根据用户需求结合产品性能，质量进行整体或者分体设计，这样最大的好处是相对体积小，重量轻便于移动式操作，12kvA~15kvA以下设计为一体式。

1022F四、操作方法1．感应耐压测试仪或者三倍频电源发生器按照上述方法接好连接线，二次绕组时基电力短接处理，仔细检查接线，确保输入、输出、仪表接地线准确无误后，通电进行操作，三倍频或匝间耐压仪的次级输出为150Hz的三倍频电源。

2．接通电源，合上空开，将调压器的手轮旋至零位处，零位开关合上，此时电源指示灯及零位指示灯亮。

按下启动按钮，接触器吸合，同时工作指示灯亮，并发出声光报警。

3．顺时针缓慢均匀旋转调压器的手轮，并密切注视仪表，当升到所需电压值时、应停止旋转，按下计时按钮，耐压时间到即发出声光报警，及时反向旋转手轮，直到调压器回到零位上。

4．试验完毕后，按下停止按钮，接触器断电，工作指示灯灭，零位指示灯亮，此时调压器断电。

5．本装置设有过流保护，出厂时按额定输出电源80%整定，于小负载时，应根据负载重新整定，当升压或耐压过程中出现过流或击穿现象时，接触器断电，切断主回路，起到保护作用。

6．感应耐压仪带有多抽头的电抗器，当三倍频发生器带JCCI类型高压串级式电压互感器负载时，其电流由感性为容性，功率因素很低，因此，可在被试验的高压互感器某一绕组上接入可调的电抗器进行电流补偿来提高整个试验回路的功率因素（增补内容）；。

HD-SBF三倍频发生器使用说明书武汉华新仪电力科技有限公司WuHan HuaXinyi Power Technology Co.,Ltd目录前言..................................................一、简介...............................................二、电气参数. .........................................三、操作方法...........................................四、售后服务承诺........................................五、定货须知..............................................六、注意事项..............................................前言（1）感谢您使用本公司产品，为了让您尽快熟练地操作本仪器，我们随机配备了内容详细的使用说明书，可使您获取有关产品介绍、使用方法、以及安全注意事项等各方面知识。

在第一次使用仪器之前，请务必仔细阅读，有助于您更好的使用该产品。

（2）本说明书编写时难免有错误、疏漏之处，请您多加包涵并欢迎加以指正。

（3）我们将非常感谢您能对本产品的进一步完善多提宝贵意见，以利我们将产品做得更好。

（4）因产品不断更新,本公司保留解释权。

三倍频使用说明书一、概述该产品是为了满足<<GB1094.3—85>>、<<GB1207>>和<<电气设备预防性试验规程>>—1995中三倍频感应耐压试验和局放试验而设计。

变压器、互感器感应耐压试验是检验该产品是否符合国家标准的一项重要试验。

绕组的层间、匝间、段及相间绝缘的纵绝缘感应试验，是考验绕组是否符合要求的一个重要项目。
