TYDBP15KVA400V三倍频感应耐压发生器

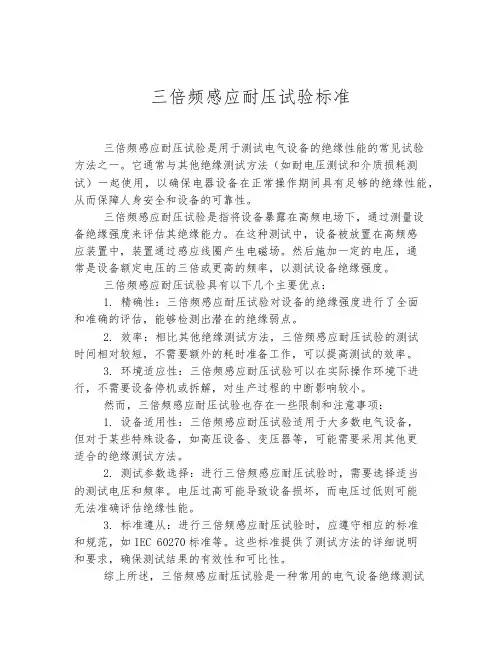

三倍频感应耐压试验标准三倍频感应耐压试验是用于测试电气设备的绝缘性能的常见试验方法之一。

它通常与其他绝缘测试方法（如耐电压测试和介质损耗测试）一起使用，以确保电器设备在正常操作期间具有足够的绝缘性能，从而保障人身安全和设备的可靠性。

三倍频感应耐压试验是指将设备暴露在高频电场下，通过测量设备绝缘强度来评估其绝缘能力。

在这种测试中，设备被放置在高频感应装置中，装置通过感应线圈产生电磁场。

然后施加一定的电压，通常是设备额定电压的三倍或更高的频率，以测试设备绝缘强度。

三倍频感应耐压试验具有以下几个主要优点：1. 精确性：三倍频感应耐压试验对设备的绝缘强度进行了全面和准确的评估，能够检测出潜在的绝缘弱点。

2. 效率：相比其他绝缘测试方法，三倍频感应耐压试验的测试时间相对较短，不需要额外的耗时准备工作，可以提高测试的效率。

3. 环境适应性：三倍频感应耐压试验可以在实际操作环境下进行，不需要设备停机或拆解，对生产过程的中断影响较小。

然而，三倍频感应耐压试验也存在一些限制和注意事项：1. 设备适用性：三倍频感应耐压试验适用于大多数电气设备，但对于某些特殊设备，如高压设备、变压器等，可能需要采用其他更适合的绝缘测试方法。

2. 测试参数选择：进行三倍频感应耐压试验时，需要选择适当的测试电压和频率。

电压过高可能导致设备损坏，而电压过低则可能无法准确评估绝缘性能。

3. 标准遵从：进行三倍频感应耐压试验时，应遵守相应的标准和规范，如IEC 60270标准等。

这些标准提供了测试方法的详细说明和要求，确保测试结果的有效性和可比性。

综上所述，三倍频感应耐压试验是一种常用的电气设备绝缘测试方法，通过评估设备的绝缘强度，确保设备在正常操作期间具有足够的绝缘性能。

但在应用时需要注意选择适当的测试参数并遵守相应的标准和规范。

三倍频感应耐压试验原理一、引言三倍频感应耐压试验是电力设备中常用的一种测试方法，它可以检测设备的耐压性能，确保其安全可靠。

本文将详细介绍三倍频感应耐压试验的原理。

二、三倍频感应耐压试验概述三倍频感应耐压试验是一种高电压测试方法，其工作原理是利用高频交流电源产生高电场强度，通过检测被测物体的绝缘性能来确定其是否符合规定标准。

在这个测试中，被测物体通常是电力设备中的绝缘材料或元器件。

三、测试装置及工作原理1.测试装置三倍频感应耐压试验装置主要由高频发生器、变压器、控制器和被测物体组成。

其中，高频发生器负责产生高频信号，变压器将信号升压到需要的电场强度，并将信号传递给被测物体。

控制器则负责控制整个测试过程，并记录测试结果。

2.工作原理在三倍频感应耐压试验中，高频发生器会产生一个特定的高频信号，并将其传递给变压器。

变压器会将信号升压到需要的电场强度，并将信号传递给被测物体。

在这个过程中，被测物体会受到高电场的作用，其绝缘材料会发生击穿或损坏。

控制器会记录这个过程中的电流和电压变化，并根据标准规定来判断测试结果是否合格。

四、测试原理详解1.高频信号产生在三倍频感应耐压试验中，高频发生器负责产生一个特定的高频信号。

这个信号通常是由晶体管或管子放大器产生的，其频率通常在10kHz到500kHz之间。

为了确保测试结果的准确性，高频信号必须要稳定、干净、无杂波。

2.变压器升压在三倍频感应耐压试验中，变压器起到了升压作用。

它将高频信号升压到需要的电场强度，并将信号传递给被测物体。

为了确保测试结果的准确性，变压器必须要具备一定的绝缘能力和升降速度。

3.被测物体绝缘性能检测在三倍频感应耐压试验中，被测物体通常是电力设备中的绝缘材料或元器件。

在测试过程中，被测物体会受到高电场的作用，其绝缘材料会发生击穿或损坏。

为了确保测试结果的准确性，被测物体必须要符合标准规定的绝缘性能。

4.测试结果判断在三倍频感应耐压试验中，控制器负责控制整个测试过程，并记录测试结果。

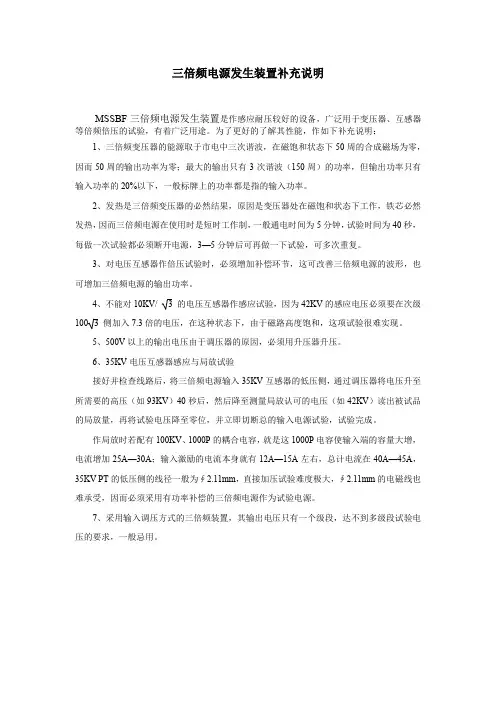

三倍频电源发生装置补充说明MSSBF三倍频电源发生装置是作感应耐压较好的设备，广泛用于变压器、互感器等倍频倍压的试验，有着广泛用途。

为了更好的了解其性能，作如下补充说明：1、三倍频变压器的能源取于市电中三次谐波，在磁饱和状态下50周的合成磁场为零，因而50周的输出功率为零；最大的输出只有3次谐波（150周）的功率，但输出功率只有输入功率的20%以下，一般标牌上的功率都是指的输入功率。

2、发热是三倍频变压器的必然结果，原因是变压器处在磁饱和状态下工作，铁芯必然发热，因而三倍频电源在使用时是短时工作制，一般通电时间为5分钟，试验时间为40秒，每做一次试验都必须断开电源，3—5分钟后可再做一下试验，可多次重复。

3、对电压互感器作倍压试验时，必须增加补偿环节，这可改善三倍频电源的波形，也可增加三倍频电源的输出功率。

4、不能对10KV/ 3 的电压互感器作感应试验，因为42KV的感应电压必须要在次级100 3 侧加入7.3倍的电压，在这种状态下，由于磁路高度饱和，这项试验很难实现。

5、500V以上的输出电压由于调压器的原因，必须用升压器升压。

6、35KV电压互感器感应与局放试验接好并检查线路后，将三倍频电源输入35KV互感器的低压侧，通过调压器将电压升至所需要的高压（如93KV）40秒后，然后降至测量局放认可的电压（如42KV）读出被试品的局放量，再将试验电压降至零位，并立即切断总的输入电源试验，试验完成。

作局放时若配有100KV、1000P的耦合电容，就是这1000P电容使输入端的容量大增，电流增加25A—30A；输入激励的电流本身就有12A—15A左右，总计电流在40A—45A，35KV PT的低压侧的线径一般为∮2.11mm，直接加压试验难度极大，∮2.11mm的电磁线也难承受，因而必须采用有功率补偿的三倍频电源作为试验电源。

7、采用输入调压方式的三倍频装置，其输出电压只有一个级段，达不到多级段试验电压的要求，一般忌用。

三倍频电源发生器怎么使用
电力工作者在工作中，经常需要用到大功率的发生器来对电力设备进行升压工作，需要用到三倍频电源发生器，该仪器在使用的过
1.空载试验
也就是说，在对测试对象进行倍频感应耐压测试之前，应对器件进行空载测试，以检查器件是否处于良好状态。

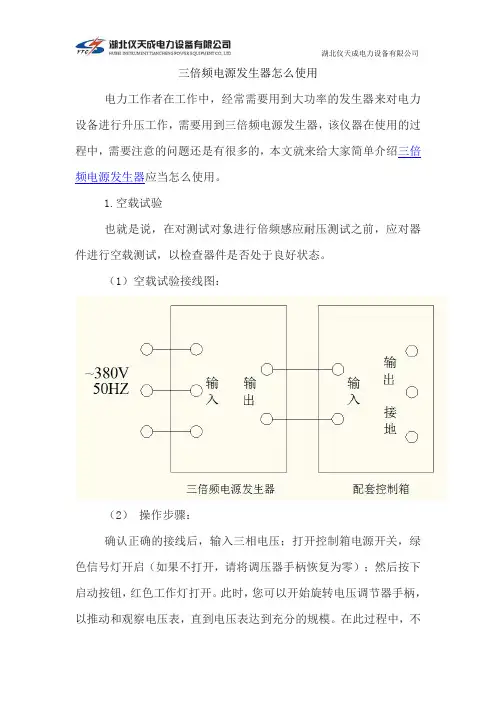

（1）空载试验接线图：
（2）操作步骤：
确认正确的接线后，输入三相电压；打开控制箱电源开关，绿色信号灯开启（如果不打开，请将调压器手柄恢复为零）；然后按下启动按钮，红色工作灯打开。

此时，您可以开始旋转电压调节器手柄，以推动和观察电压表，直到电压表达到充分的规模。

在此过程中，不
存在显示装置正常的异常情况，电压调节器手柄应立即恢复为零，电源应断开，空载试验应完成。

2.负载试验
（1）按照上图连接三频发电机，控制箱和测试对象;
（2）仔细检查连接情况，确认试验与装置连接正确，然后输入三相电压。

操作步骤与空载试验步骤基本相同，当电压升高到被试产品要求的电压值时，应停止升压并持续40秒，如果没有异常情况发生，则表示被试产品合格，然后重新进行试验。

调节手柄应立即回零位，三相电源应迅速断开，试验完成。

三倍频电源发生器的工作原理比较简单，使用起来也非常方便，但是由于该设备电压等级比较高，还是需要小小使用，才能避免事故的发生。

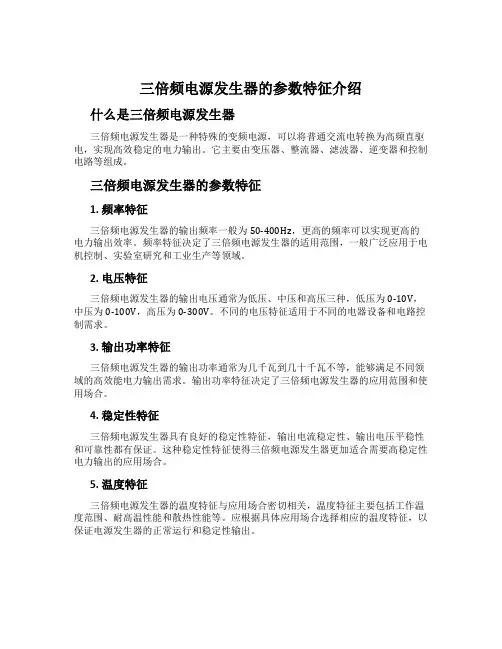

三倍频电源发生器的参数特征介绍什么是三倍频电源发生器三倍频电源发生器是一种特殊的变频电源，可以将普通交流电转换为高频直驱电，实现高效稳定的电力输出。

它主要由变压器、整流器、滤波器、逆变器和控制电路等组成。

三倍频电源发生器的参数特征1. 频率特征三倍频电源发生器的输出频率一般为50-400Hz，更高的频率可以实现更高的电力输出效率。

频率特征决定了三倍频电源发生器的适用范围，一般广泛应用于电机控制、实验室研究和工业生产等领域。

2. 电压特征三倍频电源发生器的输出电压通常为低压、中压和高压三种，低压为0-10V，中压为0-100V，高压为0-300V。

不同的电压特征适用于不同的电器设备和电路控制需求。

3. 输出功率特征三倍频电源发生器的输出功率通常为几千瓦到几十千瓦不等，能够满足不同领域的高效能电力输出需求。

输出功率特征决定了三倍频电源发生器的应用范围和使用场合。

4. 稳定性特征三倍频电源发生器具有良好的稳定性特征，输出电流稳定性、输出电压平稳性和可靠性都有保证。

这种稳定性特征使得三倍频电源发生器更加适合需要高稳定性电力输出的应用场合。

5. 温度特征三倍频电源发生器的温度特征与应用场合密切相关，温度特征主要包括工作温度范围、耐高温性能和散热性能等。

应根据具体应用场合选择相应的温度特征，以保证电源发生器的正常运行和稳定性输出。

6. 尺寸和重量特征三倍频电源发生器的尺寸和重量特征通常与输出功率相关，尺寸越大、重量越大的三倍频电源发生器能够输出更高效率的电力。

与此同时，选择适当大小的三倍频电源发生器也可以实现空间利用率的最大化。

三倍频电源发生器的应用三倍频电源发生器广泛应用于电机控制、实验室研究和工业生产等领域，如电子、纺织、制冷、医疗、军工、航空等行业。

在电机控制方面，它可以使电机驱动更加高效稳定，实现电机的最佳效果。

在实验室研究方面，它可以为研究人员提供更为丰富的电力输出效果。

在工业生产方面，它可以实现工业生产标准化和工业自动化控制。
