电压互感器三倍频感应耐压试验详解目录一、前言 (2)1.1 试验目的 (2)1.2 试验意义 (3)1.3 试验设备简介 (4)二、试验原理 (6)2.1 电压互感器工作原理 (6)2.2 三倍频感应耐压试验原理 (7)2.3 试验设备工作原理 (8)三、试验设备 (10)3.1 试验变压器 (11)3.2 控制系统 (13)3.3 保护装置 (14)3.4 试验接线方法 (15)四、试验步骤 (16)4.1 试验前的准备工作 (17)4.2 试验过程 (18)4.3 试验结果分析 (19)4.4 试验注意事项 (20)五、试验结果评估 (21)5.1 试验结果的判断标准 (22)5.2 试验结果的记录与报告 (22)5.3 试验结果的应用 (23)六、安全注意事项 (24)6.1 人员安全 (25)6.2 设备安全 (26)6.3 试验过程中的安全措施 (27)七、试验过程中的问题及处理 (28)7.1 试验过程中的异常情况 (29)7.2 问题的分析与解决 (30)7.3 防范措施 (31)一、前言随着电力系统的不断发展，电压互感器（VT）作为其关键设备之一，在电力传输和分配过程中发挥着越来越重要的作用。

电压互感器是一种专门用于测量高电压的设备，它可以将高电压降低到可以安全测量的水平。

为了确保电压互感器的正常运行和延长其使用寿命，对其进行耐压试验是非常必要的。

在三倍频感应耐压试验中，我们将测试电压互感器在高频下的绝缘性能。

这种试验方法可以有效地模拟电压互感器在实际工作中可能遇到的高频过电压情况，从而检验其绝缘结构的可靠性和稳定性。

通过三倍频感应耐压试验，我们可以及时发现并处理潜在的安全隐患，确保电力系统的安全稳定运行。

1.1 试验目的电压互感器三倍频感应耐压试验是针对电力系统中电压互感器的一种重要检测方法，旨在评估其在实际运行中的绝缘性能和耐压能力。

通过该试验，可以发现电压互感器在设计和制造过程中可能存在的绝缘缺陷，以及在实际运行中可能出现的绝缘老化、疲劳等问题。

耐压测试仪操作指导书1000字
耐压测试仪是电子测试仪器的一种，可以用来测试高压设备和产品
的耐压强度。

以下是耐压测试仪的操作指导书：
一、启动测试仪器
1、打开测试仪电源开关，此时测试仪器开始供电。

2、将测试仪器连接到待测产品或设备上，确保连接牢固。

3、打开测试仪器的仪表面板，将测试仪器设置到正确的测试模式。

4、检查仪表面板上的指示灯和数字显示屏，确保测试仪器正常工作。

二、设置测试仪器参数
1、根据需要调节测试仪器的电压和电流设置。

2、选择适当的测试时间和结束条件。

3、选择测试模式，如AC、DC等。

三、开始测试
1、按下测试按钮，测试仪器开始输出电压。

2、观察待测产品或设备上的电流表和电压表，确保电压和电流达到
目标值。

3、等待测试结束。

四、分析测试结果
1、观察测试结果，判断产品或设备是否符合测试标准。

2、如测试结果不符合标准，检查测试仪器和待测产品或设备的连接
是否正常。

3、根据测试结果进行必要的调整或更改。

五、关闭测试仪器
1、关闭测试仪器的电源开关。

2、断开测试仪器与待测产品或设备的连接。

3、清除仪表面板上的测试数据记录。

以上是耐压测试仪的操作指导书，需要使用者仔细阅读和操作，以确保测试结果的准确性和安全性。

电压互感器三倍频感应耐压试验xx年xx月xx日contents •试验目的•试验原理•试验系统及配置•试验过程•试验结果分析•试验影响因素及控制措施•安全防护及注意事项目录01试验目的用于变换电压的设备，将高电压转换为低电压，以便于测量和保护。

电压互感器一种用于检验电压互感器性能的试验方法，通过模拟电源频率三倍的频率，检测互感器的耐压能力和绝缘水平。

三倍频感应耐压试验定义和概念电压互感器作为电力系统中的重要设备，需要保证其正常运行和可靠性。

三倍频感应耐压试验可以检验电压互感器的绝缘性能和耐压能力，预防潜在的故障和损坏，确保电力系统的安全稳定运行。

试验的重要性试验目的和意义验证电压互感器是否能够承受电源频率三倍的频率所带来的电压冲击。

对电压互感器的设计、制造和运行提供科学有效的依据，提高电力系统的安全性和可靠性。

检验电压互感器的性能和质量是否符合运行要求。

02试验原理电压互感器是一种变压器，用于将高电压转换为较低电压，以便于测量和保护。

电压互感器通常采用电磁感应原理进行能量传递，将一次侧的电压转换为二次侧的电压。

电压互感器工作原理三倍频感应耐压试验是一种用于检验电压互感器性能的试验方法。

通过将三倍于额定频率的交流电压加到电压互感器的一次侧，以模拟实际运行中的过电压情况。

三倍频感应耐压试验原理试验原理的细节和重点试验过程中需要关注电压互感器的饱和程度和热稳定性能。

需要确定合适的试验条件和参数，如电压等级、频率、波形等，以确保试验的有效性和安全性。

需要注意电压互感器的绝缘性能和保护措施，以避免试验过程中发生闪络或短路等故障。

03试验系统及配置试验系统的组成包括三倍频电源装置和调压器，提供试验所需的三倍频交流电。

电源部分变压器部分测量部分控制部分包括被试品电压互感器和试验变压器，将三倍频电源连接到被试品上。

包括隔离变压器、电压表、电流表等，用于测量被试品的电压、电流等参数。

包括继电器、接触器等控制元件，用于控制试验的启动、停止等操作。

耐电压测试仪使用说明一、产品概述二、安全操作须知1.在使用耐电压测试仪之前，务必仔细阅读并理解产品的使用说明书，了解产品的功能和操作流程。

2.使用前，需检查设备的电源线、探头、接地线等是否有损坏，确保安全可靠。

3.测试过程中，必须戴绝缘手套、安全帽、防护眼镜等个人防护装备，确保操作人员的安全。

4.测试过程中，应避免触摸裸露的电源线和高压输出端子，以免发生触电事故。

三、使用步骤1.连接电源：将耐电压测试仪的电源线插入适配器插座，并插入电源插座，确保电源稳定。

2.连接被测试设备：将被测试设备的电源线插入耐电压测试仪的电源插座，确保连接正确。

3.设置电压值：通过电压调节器设置所需的测试电压值，然后按下设置键确认。

4.开始测试：按下启动键，耐电压测试仪开始产生相应的测试电压，并施加到被测试设备上。

5.结果显示：测试过程中，耐电压测试仪会实时显示当前的电压值，并记录测试结果。

6.停止测试：测试完成后，按下停止键，耐电压测试仪停止输出电压。

7.断开连接：先将被测试设备的电源线从耐电压测试仪上拔出，再拔出耐电压测试仪的电源线。

四、注意事项1.在测试过程中，要保持设备和环境干燥，防止电气击穿和漏电现象。

2.在测试过程中，要保持仪器和被测试设备的接地良好，确保测试结果的准确性。

3.在测试前，应先了解被测试设备的额定电压，设置测试电压时不得超过其额定电压。

4.在进行高压测试时，操作人员不得在电气设备周围活动，以免发生触电事故。

5.在测试过程中，如发现异常情况或异常声音，应立即停止测试，排除故障后方可继续测试。

6.使用耐电压测试仪时，应尽量避免长时间连续工作，以防止设备过热或损坏。

《电压互感器三倍频感应耐压试验》xx年xx月xx日•试验目的•试验原理•试验步骤目录•试验结果分析•试验注意事项01试验目的通过三倍频感应耐压试验，对电压互感器的绝缘性能进行严格检测，确保其在高电压下的稳定性和可靠性。

试验过程中，模拟实际运行条件，对电压互感器的绝缘材料和结构进行考验，从而有效评估其绝缘性能。

通过三倍频感应耐压试验，模拟实际运行中的高电压环境，对电压互感器的耐压等级进行检测。

试验中，观察电压互感器的电压承受情况，判断其是否达到预期的耐压等级，确保其在高电压环境下的稳定运行。

三倍频感应耐压试验通过对电压互感器在高电压环境下的性能检测，评估其在运行中的安全性能。

试验结果可以反映电压互感器在各种条件下的性能表现，为设备的安全运行提供有力的参考依据。

评估电压互感器的安全性能02试验原理三倍频电源设备产生频率为300Hz的交流电，通过变压器产生三倍频的交流电压。

三倍频电源电压互感器在三倍频交流电压的作用下，产生相应的感应电动势，通过测量其感应电动势的大小来判断互感器的绝缘性能。

感应耐压三倍频感应耐压的原理电源设备选择能够产生300Hz交流电的电源设备，要求其具有足够的容量和稳定性，以满足试验要求。

变压器根据被试电压互感器的电压等级和容量，选择合适的变压器以产生相应的三倍频交流电压。

试验电源的选取试验标准依据国家相关标准和技术规范，制定相应的试验标准和规范。

试验操作严格按照试验标准和规范进行操作，确保试验结果的准确性和可靠性。

试验标准与规范03试验步骤准备三倍频电源装置、电压互感器、电容分压器、控制台、电源线、保护电阻、连接线等设备和材料。

对三倍频电源装置进行外观检查，确保装置无损坏和变形。

对电压互感器进行检查，确保其无异常和损伤。

对电容分压器进行检查，确保其完好无损，连接线无松动。

对控制台进行检查，确保其操作正常，电源线连接良好。

准备试验设备和材料进行试验操作将三倍频电源装置与电压互感器连接，并将连接线固定好。

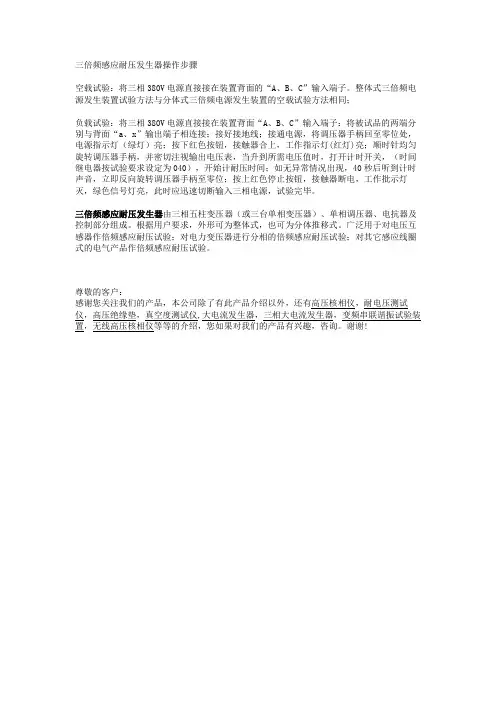

三倍频感应耐压发生器操作步骤
空载试验：将三相380V电源直接接在装置背面的“A、B、C”输入端子。

整体式三倍频电源发生装置试验方法与分体式三倍频电源发生装置的空载试验方法相同；
负载试验：将三相380V电源直接接在装置背面“A、B、C”输入端子：将被试品的两端分别与背面“a、x”输出端子相连接；接好接地线；接通电源，将调压器手柄回至零位处，电源指示灯（绿灯）亮；按下红色按钮，接触器合上，工作指示灯(红灯)亮；顺时针均匀旋转调压器手柄，并密切注视输出电压表，当升到所需电压值时，打开计时开关，（时间继电器按试验要求设定为040），开始计耐压时间；如无异常情况出现，40秒后听到计时声音，立即反向旋转调压器手柄至零位；按上红色停止按钮，接触器断电，工作批示灯灭，绿色信号灯亮，此时应迅速切断输入三相电源，试验完毕。

三倍频感应耐压发生器由三相五柱变压器（或三台单相变压器）、单相调压器、电抗器及控制部分组成。

根据用户要求，外形可为整体式，也可为分体推移式。

广泛用于对电压互感器作倍频感应耐压试验；对电力变压器进行分相的倍频感应耐压试验；对其它感应线圈式的电气产品作倍频感应耐压试验。

尊敬的客户：
感谢您关注我们的产品，本公司除了有此产品介绍以外，还有高压核相仪，耐电压测试仪，高压绝缘垫，真空度测试仪,大电流发生器，三相大电流发生器，变频串联谐振试验装置，无线高压核相仪等等的介绍，您如果对我们的产品有兴趣，咨询。

谢谢!。

三倍频感应耐压试验指导方案4.1 三倍频感应耐压试验试验目的电磁式电压互感器的绝缘可分为主绝缘和纵绝缘，主绝缘主要包括一、二次绕组间和对地绝缘；纵绝缘则包括绕组匝间绝缘和层间绝缘。

在外施工频耐压的试验中，考验的仅仅是绕组的主绝缘，无法对互感器的纵绝缘进行考验，同时220kV串级互感器首末端电压等级不同，外施试验电压只能加到“X”端允许的2500V，所以应采用感应耐压试验的方法，从互感二次绕组激磁,在一次绕组首端感应出所需要的试验电压，从而检验出由于电压互感器中磁路绝缘不良，如露铜、漆膜脱落和绕线时打结等原因造成纵绝缘方面的缺陷。

考虑到互感器铁心的磁饱和问题，感应耐压试验的电源常采用三倍频电源，感应耐压因此也叫三倍频感应耐压。

试验仪器多倍频感应耐压测试仪交直流高压测量仪应根据被试品选仪器型号、量程，所用仪器仪表精度均不低于0.5级，且状态良好并在校验有效期内。

试验接线试验步骤（1）升压设备的容器应足够，试验前应确认高压升压等设备功能正常；（2）按上图接好线，三倍频发生器、高压器外壳必须可靠接地。

将三倍频电源发生装置的输出线与被试电压互感器的一组二次绕组接线端连接好（如a-n端）；（3）复查无误后，打开CGF分压器开关，选择峰值测量。

接通试验电源；（4）开机，选择“感应耐压试验”模式，进行参数设置：1) 频率可调范围0-400Hz，设为150Hz；2) 耐压时间＝60×100/f（s），且不小于20s。

三倍频耐压为150Hz，时间40s；3) 过电压设置：一般按1.15Us设置，220kV在1a1n处电压设置可为180V。

4) 过电流设置：可按二次绕组容量与试验电压计算。

（5）打开输出允许开关；空载（空升）试验：在对被试品进行倍频感应耐压试验前，应先对试验发生装置进行空载试验，检查装置是否完好。

确认接线无误后，将调压器手柄调回至零位，接通三相电源，打开控制箱电源开关，然后按下启动按钮，红色工作灯亮，此时可开始旋转调压器手柄进行升压，观察电压表，直到电压表达到满刻度为止。

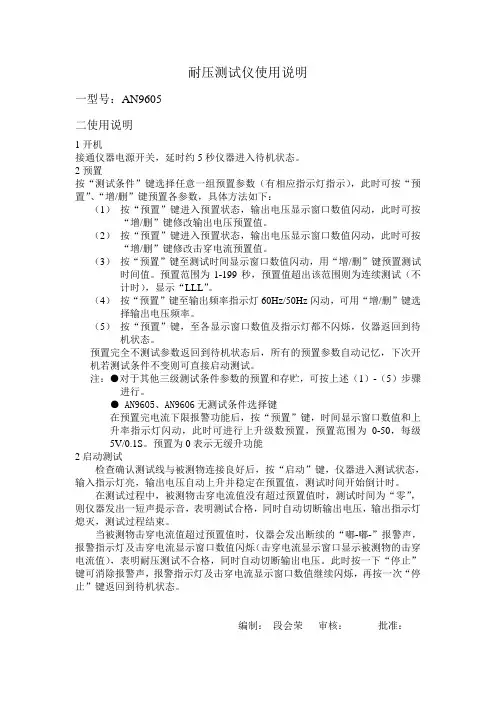

耐压测试仪使用说明一型号：AN9605二使用说明1开机接通仪器电源开关，延时约5秒仪器进入待机状态。

2预置按“测试条件”键选择任意一组预置参数（有相应指示灯指示），此时可按“预置”、“增/删”键预置各参数，具体方法如下：（1）按“预置”键进入预置状态，输出电压显示窗口数值闪动，此时可按“增/删”键修改输出电压预置值。

（2）按“预置”键进入预置状态，输出电压显示窗口数值闪动，此时可按“增/删”键修改击穿电流预置值。

（3）按“预置”键至测试时间显示窗口数值闪动，用“增/删”键预置测试时间值。

预置范围为1-199秒，预置值超出该范围则为连续测试（不计时），显示“LLL”。

（4）按“预置”键至输出频率指示灯60Hz/50Hz闪动，可用“增/删”键选择输出电压频率。

（5）按“预置”键，至各显示窗口数值及指示灯都不闪烁，仪器返回到待机状态。

预置完全不测试参数返回到待机状态后，所有的预置参数自动记忆，下次开机若测试条件不变则可直接启动测试。

注：●对于其他三级测试条件参数的预置和存贮，可按上述（1）-（5）步骤进行。

● AN9605、AN9606无测试条件选择键在预置完电流下限报警功能后，按“预置”键，时间显示窗口数值和上升率指示灯闪动，此时可进行上升级数预置，预置范围为0-50，每级5V/0.1S。

预置为0表示无缓升功能2启动测试检查确认测试线与被测物连接良好后，按“启动”键，仪器进入测试状态，输入指示灯亮，输出电压自动上升并稳定在预置值，测试时间开始倒计时。

在测试过程中，被测物击穿电流值没有超过预置值时，测试时间为“零”，则仪器发出一短声提示音，表明测试合格，同时自动切断输出电压，输出指示灯熄灭，测试过程结束。

当被测物击穿电流值超过预置值时，仪器会发出断续的“嘟-嘟-”报警声，报警指示灯及击穿电流显示窗口数值闪烁（击穿电流显示窗口显示被测物的击穿电流值），表明耐压测试不合格，同时自动切断输出电压。

此时按一下“停止”键可消除报警声，报警指示灯及击穿电流显示窗口数值继续闪烁，再按一次“停止”键返回到待机状态。

使作业流程规范法，正确指导使用人员进行作业确保测试的准确性。

二、使用范围
公司相关的绝缘耐压材料。

测试电压：0—5KV 电流：0—2OmA
显示范围：可分为手动和自动两种方式，手动可任调时间自动0—6OS
三、使用步骤：
3.1插上电源，按下电源开关，数字显示器有显示，测试仪工作。

3.2将被测物夹在测试仪探测夹子上（有正负极）。

3.3按下“启动”键测试灯亮、旋转“电压调节”调至预期规定测试的电压值、合格及测试灯不跳
变，不合格则“超漏”灯亮表明漏电流过大。

3.4测试完毕后按下“复位”键方可取下被测物体。

3.5如使用自动测试先调节好测试时间范围：0—60S,然后按下“定时”键测试步骤同前三项。

3.6如需使用预置漏电流测试则先按下测试/预置按键，旋转“预置调节”即可范围为0—2OmA
3.7不允许被测物带电测试。

3.8测完后一切归位。

制定: 审核: 批准:。

三倍频试验装置的操作使用方法及注意事项三倍频试验装置使用操作方法：
1、按原理接好工作线路，注意发生器外壳、控制箱外壳及公共地线必须良好接地，不允许随意扎在自来水管道上，否则将危及人身与设备的安全。

2、按照被试品正常感应耐压所需的电流等级，耐压时间。

选设定好过流整定器、定时报警器的动作值。

3、准备完毕，检查线路无误后，可合上发生器总电源开关，电源指示灯亮。

4、按下起动按钮，绿色指示灯亮，这时按顺时针速度均匀缓慢地旋动调压器手柄，电压逐步上升，并密切注意电压表的指示及试品情况，直至调到所需试验电压为止。

5、要测试产品的耐压试验时间，可拨动定时器所需定时时间，即在规定的时间里测试产品耐压，然后主回路自动断电，此时将调压器手柄回零，按下停止按钮，切断总电源开关。

三倍频试验装置注意事项：
1、开箱时，应检查设备的完好与否及主回路，控制回路的绝缘情况，其电阻不得低于0.5MΩ。

2、使用前应检查各连接处接头是否松动，特别是调压器碳刷的接触应良好。

3、长期不用时应存放在干燥、无腐蚀气体的场所。

FS系列三倍频耐压
一、概述
三倍频试验耐压仪用于电力变压器、电压互感器等被试品，除了要对全绝缘变压器的主绝缘进行外施工频高压试验外，而且还要对变压器的纵绝缘以及半绝缘变压器的主绝缘进行感应高压试验。

其性能可靠、能很好地满足变压器、互感器感应耐压的需要。

二、参数
☆输入电压、频率：交流380V±5％，50Hz
☆输出电压精度：≤5％
☆输出电压：50～500V
☆输出频率：150Hz
☆输出容量：3、5、10、20、50（kV A）系列
☆空载运行时间：≤5min
☆负载运行时间：40～60s
三、工作原理
根据国家试验标准，对电力变压器及电压互感器感应试验电压大致2-3倍最大工作相电压考虑。

众所周知，变压器在额定频率，额定电压下，铁芯接近饱和，若用工频电源在被试变压器绕组两端施加大于额定电压的试验电压，则空载励磁电流会急剧增加，达到不可允许的程度，从感应电势的关系式可以看出，为了施加大于额定电压的试验电压，而又不使铁芯饱和，可采用增加电源频率的办法，必须用大于倍频电源发生器。
