附表2 化学灌浆单元工程质量评定表

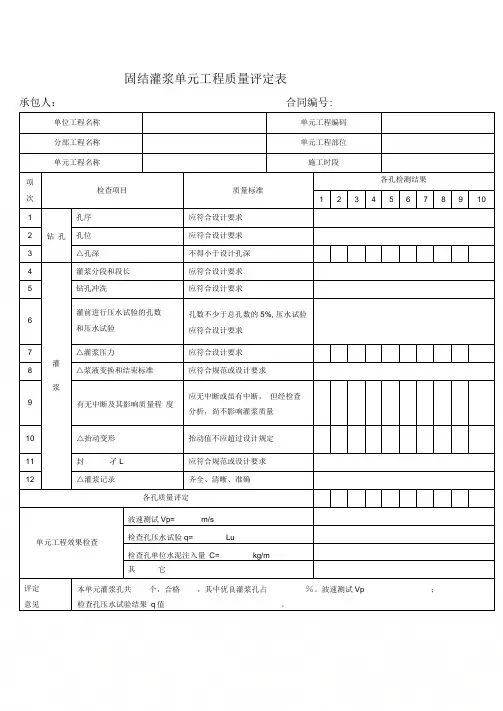

固结灌浆单元工程质量评定表
承包人：合同编号: 单位工程名称单元工程编码
分部工程名称单元工程部位
单元工程名称施工时段项
次检查项目质量标准
各孔检测结果
12345678910
1
钻孔孔序应符合设计要求
2孔位应符合设计要求3△孔深不得小于设计孔深
4
灌
浆灌浆分段和段长应符合设计要求
5钻孔冲洗应符合设计要求
6灌前进行压水试验的孔数
和压水试验
孔数不少于总孔数的5%, 压水试验
应符合设计要求
7△灌浆压力应符合设计要求
8△浆液变换和结束标准应符合规范或设计要求
9有无中断及其影响质量程度
应无中断或虽有中断，但经检查
分析，尚不影响灌浆质量
10△抬动变形抬动值不应超过设计规定
11封孑L应符合规范或设计要求
12△灌浆记录齐全、清晰、准确
各孔质量评定
单元工程效果检查波速测试Vp= m/s
检查孔压水试验q= Lu
检查孔单位水泥注入量C= kg/m 其它
评定意见本单元灌浆孔共个，合格，其中优良灌浆孔占％。

波速测试Vp ；检查孔压水试验结果q值。

承包人自检评定等级初检：：
复检：
终检
年月日
监理核定等级监理机构：
监理工程师：
年月日。

9
注入率(L/min)
10
封孔
11
灌浆中断
影响程度
12▲
灌浆记录
各孔质量评定
检查孔检查结果：
本单元工程内共有：孔，其中优良孔，其优良率%。
自评等级
自检
核定等级
监理
复检
设计
终检
业主
注：“O”表示优良，“V”表示合格，“▲”表示主要检查项目。
灌浆单元工程质量评定表
单元工程名称：合同项目名称：编号：
标段单位
分部工程
分项工程
起止桩号
单元工程
工程量
施工依据
序号
施工时段
项目
各孔质量情况
1
2
3
4
5
6
7
8
9
10
11
12
131415 Nhomakorabea1617
18
19
20
造
孔
1
孔径
2
孔位偏差
3▲
孔深偏差
4
偏斜率
灌
浆
5▲
使用压力
6
灌浆段长
7
孔隙冲洗、压水试验
8▲
灌浆变换与结束标准

表1.7混凝土坝坝体接缝灌浆单元工程质量评定表填表说明2
表1.7填表说明
填表时必须遵守“填表基本规则”，并符合以下要求：
1、单元工程划分：按设计、施工确定的灌浆区、段划分，每灌浆
区、段为一个单元工程。

2、单元工程量：本单元灌浆区域面积（m2）。

3、填表依据：本评定表依据施工记录填写。

施工中要认真做好记
录，监理要认真检查。

4、检查项目项次1、2、3、4、7、9，将设计要求或规范名称编号
直接填写在栏内。

5、检查数量：逐项检查，总检查点数不少于30个。

6、质量标准：在主要检查项目全部符合质量标准前提下，一般检
查项目也全部符合质量标准，检测点总数中有90%及以上符合标准的，主要检查项目全部符合质量标准，一般检查项目基本符合质量标准，检测点总数中有70%及其以上符合质量标准的则评为合格。

施工单位
名称
项目法人
(监理单位)
名称
评定人
核定人
注：每项检查成果用“√”标明符合质量标准，用“○”标明基本符合质量标准，用“×”标明不符合质量标准。
按灌浆部位和相邻的10～20孔为一个单元工程。
水利水电工程
高压喷射灌浆单元工程质量评定表（三重管）
表1.11QZDY-16
单位工程名称
单元工程量
分部工程名称
检验日期
年月日
单元工程名称、部位
评定日期
年月日
项
次
检查项目
规定值或允许偏差
各孔检测
1
2
3
4
5
6
7
8
9
10
1
钻
孔
孔序
符合设计要求（二序孔）
2
孔位
符合设计要求（≯±5cm）
3
△孔深、入岩深度
符合设计要求（≥、m）
单元工程效果检查
检查孔注水试验测定渗透系数
K = cm/s（设计要求小于1.0×10-5cm/s）
强度检测
钻孔、检查孔可见水泥结石、充填密实。
强度值MPa（设计要求大于0.3MPa）
施工单位自评意见
自评
质量等级
项目法人(监理单位)
复核意见
复核
质量等级
单元工程效果检查符合要求，各灌浆孔全部合格，其中优良孔占%
9
回浆密度
符合设计要求（G≥1.2g/cm3）
10
喷嘴摆动角度（定喷、摆喷、旋喷）
符合设计要求（200○≥θ≥185○）
11
回转速度
符合设计要求（10～18r/min）
12
△提升速度
