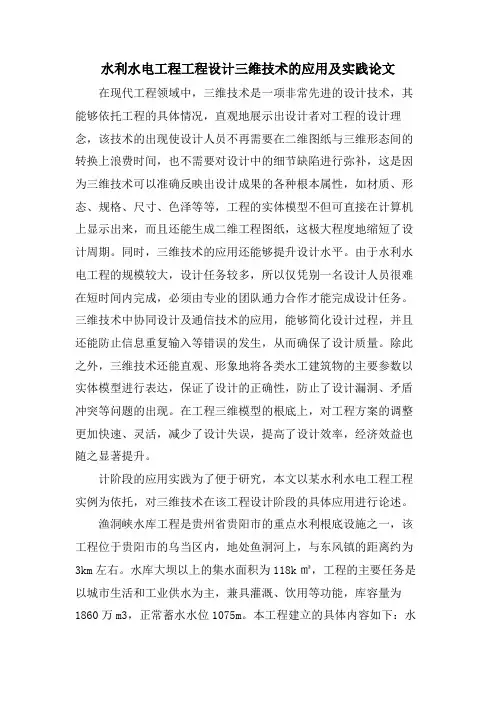

水利水电工程工程设计三维技术的应用及实践论文在现代工程领域中，三维技术是一项非常先进的设计技术，其能够依托工程的具体情况，直观地展示出设计者对工程的设计理念，该技术的出现使设计人员不再需要在二维图纸与三维形态间的转换上浪费时间，也不需要对设计中的细节缺陷进行弥补，这是因为三维技术可以准确反映出设计成果的各种根本属性，如材质、形态、规格、尺寸、色泽等等，工程的实体模型不但可直接在计算机上显示出来，而且还能生成二维工程图纸，这极大程度地缩短了设计周期。
同时，三维技术的应用还能够提升设计水平。
由于水利水电工程的规模较大，设计任务较多，所以仅凭别一名设计人员很难在短时间内完成，必须由专业的团队通力合作才能完成设计任务。
三维技术中协同设计及通信技术的应用，能够简化设计过程，并且还能防止信息重复输入等错误的发生，从而确保了设计质量。
除此之外，三维技术还能直观、形象地将各类水工建筑物的主要参数以实体模型进行表达，保证了设计的正确性，防止了设计漏洞、矛盾冲突等问题的出现。
在工程三维模型的根底上，对工程方案的调整更加快速、灵活，减少了设计失误，提高了设计效率，经济效益也随之显著提升。
计阶段的应用实践为了便于研究，本文以某水利水电工程工程实例为依托，对三维技术在该工程设计阶段的具体应用进行论述。
渔洞峡水库工程是贵州省贵阳市的重点水利根底设施之一，该工程位于贵阳市的乌当区内，地处鱼洞河上，与东风镇的距离约为3km左右。
水库大坝以上的集水面积为118k㎡，工程的主要任务是以城市生活和工业供水为主，兼具灌溉、饮用等功能，库容量为1860万m3，正常蓄水水位1075m。
本工程建立的具体内容如下：水源工程、引水工程、金水厂、配水工程等等。
其中水源工程由主坝、副坝、溢洪道等结构组成；引水工程由发电厂房、泄水槽、引水钢管、引水洞以及尾水池等组成；净水厂的处理能力为10万t/d；配水工程由高位水池和配水管线组成。
本工程属于中型水利工程，主要、次要和临时建筑物的级别分别为3、4、5级。

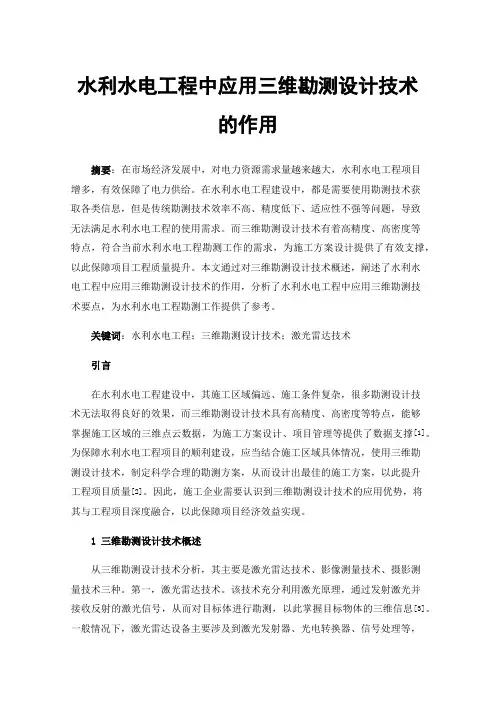

水利水电工程中应用三维勘测设计技术的作用摘要：在市场经济发展中，对电力资源需求量越来越大，水利水电工程项目增多，有效保障了电力供给。
在水利水电工程建设中，都是需要使用勘测技术获取各类信息，但是传统勘测技术效率不高、精度低下、适应性不强等问题，导致无法满足水利水电工程的使用需求。
而三维勘测设计技术有着高精度、高密度等特点，符合当前水利水电工程勘测工作的需求，为施工方案设计提供了有效支撑，以此保障项目工程质量提升。
本文通过对三维勘测设计技术概述，阐述了水利水电工程中应用三维勘测设计技术的作用，分析了水利水电工程中应用三维勘测技术要点，为水利水电工程勘测工作提供了参考。
关键词：水利水电工程；三维勘测设计技术；激光雷达技术引言在水利水电工程建设中，其施工区域偏远、施工条件复杂，很多勘测设计技术无法取得良好的效果，而三维勘测设计技术具有高精度、高密度等特点，能够掌握施工区域的三维点云数据，为施工方案设计、项目管理等提供了数据支撑[1]。
为保障水利水电工程项目的顺利建设，应当结合施工区域具体情况，使用三维勘测设计技术，制定科学合理的勘测方案，从而设计出最佳的施工方案，以此提升工程项目质量[2]。
因此，施工企业需要认识到三维勘测设计技术的应用优势，将其与工程项目深度融合，以此保障项目经济效益实现。
1三维勘测设计技术概述从三维勘测设计技术分析，其主要是激光雷达技术、影像测量技术、摄影测量技术三种。
第一，激光雷达技术。
该技术充分利用激光原理，通过发射激光并接收反射的激光信号，从而对目标体进行勘测，以此掌握目标物体的三维信息[3]。
一般情况下，激光雷达设备主要涉及到激光发射器、光电转换器、信号处理等，将其三个部分一同使用可以获取目标物体的位置和距离，促使其在地图绘制、自动架设等领域中应用普遍。
第二，影像测量技术。
该技术借助数字影像开展勘测工作[4]。
在具体使用中，通过对获取目标物体的影像，分析其特点、大小、位置等，其主要在环境监测、农业生产等领域中应用。

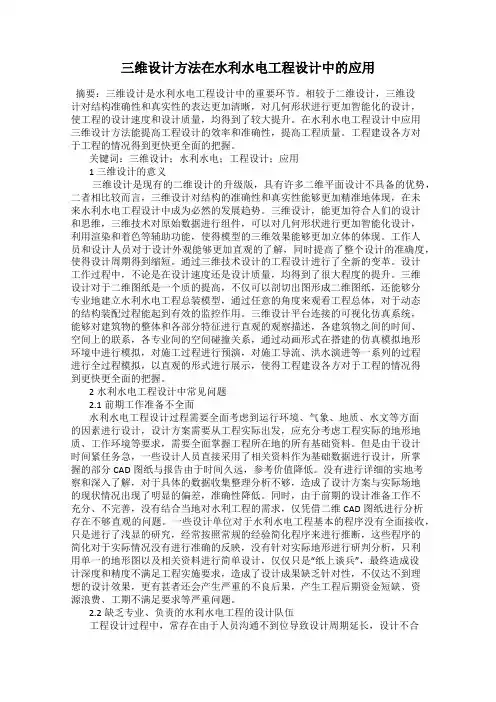

三维设计方法在水利水电工程设计中的应用摘要：三维设计是水利水电工程设计中的重要环节。
相较于二维设计，三维设计对结构准确性和真实性的表达更加清晰，对几何形状进行更加智能化的设计，使工程的设计速度和设计质量，均得到了较大提升。
在水利水电工程设计中应用三维设计方法能提高工程设计的效率和准确性，提高工程质量。
工程建设各方对于工程的情况得到更快更全面的把握。
关键词：三维设计；水利水电；工程设计；应用1 三维设计的意义三维设计是现有的二维设计的升级版，具有许多二维平面设计不具备的优势，二者相比较而言，三维设计对结构的准确性和真实性能够更加精准地体现，在未来水利水电工程设计中成为必然的发展趋势。
三维设计，能更加符合人们的设计和思维，三维技术对原始数据进行组件，可以对几何形状进行更加智能化设计，利用渲染和着色等辅助功能，使得模型的三维效果能够更加立体的体现。
工作人员和设计人员对于设计外观能够更加直观的了解，同时提高了整个设计的准确度，使得设计周期得到缩短。
通过三维技术设计的工程设计进行了全新的变革。
设计工作过程中，不论是在设计速度还是设计质量，均得到了很大程度的提升。
三维设计对于二维图纸是一个质的提高，不仅可以剖切出图形成二维图纸，还能够分专业地建立水利水电工程总装模型，通过任意的角度来观看工程总体，对于动态的结构装配过程能起到有效的监控作用。
三维设计平台连接的可视化仿真系统，能够对建筑物的整体和各部分特征进行直观的观察描述，各建筑物之间的时间、空间上的联系，各专业间的空间碰撞关系，通过动画形式在搭建的仿真模拟地形环境中进行模拟，对施工过程进行预演，对施工导流、洪水演进等一系列的过程进行全过程模拟，以直观的形式进行展示，使得工程建设各方对于工程的情况得到更快更全面的把握。
2水利水电工程设计中常见问题2.1前期工作准备不全面水利水电工程设计过程需要全面考虑到运行环境、气象、地质、水文等方面的因素进行设计，设计方案需要从工程实际出发，应充分考虑工程实际的地形地质、工作环境等要求，需要全面掌握工程所在地的所有基础资料。

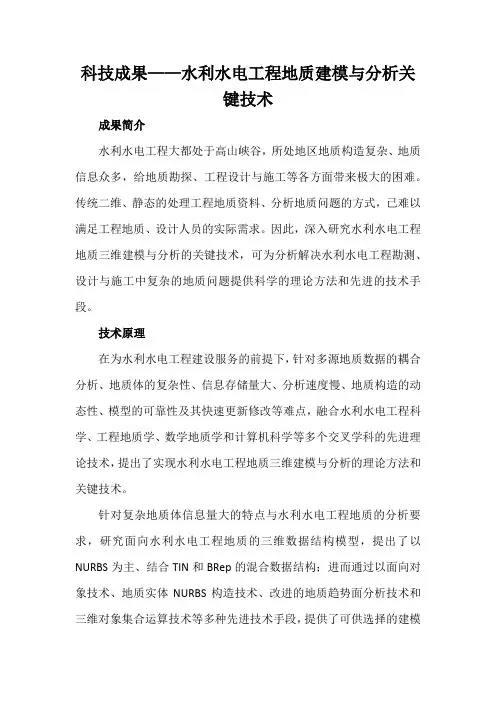

科技成果——水利水电工程地质建模与分析关键技术成果简介水利水电工程大都处于高山峡谷，所处地区地质构造复杂、地质信息众多，给地质勘探、工程设计与施工等各方面带来极大的困难。
传统二维、静态的处理工程地质资料、分析地质问题的方式，已难以满足工程地质、设计人员的实际需求。
因此，深入研究水利水电工程地质三维建模与分析的关键技术，可为分析解决水利水电工程勘测、设计与施工中复杂的地质问题提供科学的理论方法和先进的技术手段。
技术原理在为水利水电工程建设服务的前提下，针对多源地质数据的耦合分析、地质体的复杂性、信息存储量大、分析速度慢、地质构造的动态性、模型的可靠性及其快速更新修改等难点，融合水利水电工程科学、工程地质学、数学地质学和计算机科学等多个交叉学科的先进理论技术，提出了实现水利水电工程地质三维建模与分析的理论方法和关键技术。
针对复杂地质体信息量大的特点与水利水电工程地质的分析要求，研究面向水利水电工程地质的三维数据结构模型，提出了以NURBS为主、结合TIN和BRep的混合数据结构；进而通过以面向对象技术、地质实体NURBS构造技术、改进的地质趋势面分析技术和三维对象集合运算技术等多种先进技术手段，提供了可供选择的建模机制，对各类地质对象和人工对象进行拟合构造与几何建模，实现了水利水电工程地质三维统一模型的建立，并对模型的可靠性进行分析验证，提供模型的快速反馈更新机制。
基于三维统一模型，针对实际需求研究水利水电工程地质分析应用技术，设计了丰富的分析算法。
根据所提出的理论方法和技术，紧密结合实践应用，研制开发通用的水利水电工程地质建模与分析软件系统，为水利水电工程地质分析提供有力的技术平台。
技术水平该成果总体上达到国际先进水平，在水利水电工程地质NURBS 混合数据结构建模方法与应用方面达到了国际领先水平。
应用前景该成果可直接推广应用于各项大中型水利水电工程前期规划、地质勘测、工程设计和施工等不同阶段的工程地质分析中，可通过钻孔平硐优化布置节约地质勘探费用，辅助地下工程施工及其管理可提前工期，降低造价，直接经济效益较大；提高工程地质分析、工程设计和施工的水平与效率，为实际遇到的地质问题提供科学的解决途径和先进的技术手段，社会效益显著。
水利水电工程三维地形建模技术摘要随着我国国民经济的快速发展,水利水电事业的发展生机勃勃,水利水电工程建设与管理也有传统的二维技术向三维技术发展,建立在数字化、可视化、可量测基础上的三维地形已越来越受到各行各业的青睐和关注。
本文通过对工程中三维地形建模技术探讨,对满足水利水电工程建设和管理需求具有重要作用。
关键词水利水电工程；三维地形建模；技术探讨1、三维地形建模技术概述三维地形建模技术是通过计算机技术对地貌、地表建筑物、构筑物等进行三维几何重建、提取和修复、使用三维动画进行展示的技术。
可通过对遥感影像、地形图、线划图、栅格图等进行综合处理,并结合虚拟现实技术、可视化技术等实现三维地形建模[1]。
2、三维地形建模实现过程2.1三维地形建模使用到的硬件工具包括数字扫描仪、三维激光扫描仪、全数字摄影测量系统等,通过软件对影像数据进行处理,形成三维地形地貌,提取建筑物模型后,利用人工对异形地面与不规则建筑物进行人工建模。
2.2对于通过航片进行采集和提取的建筑物的顶端的纹理,例如具有标志性的建筑物,利用数码相机进行建筑物的采集。
使用数码将采集纹理,要对建筑物进行正直摄影,可以使用分块正直摄影的方法,先分成几张照片,然后在图像处理软件中进行拼接和编辑。
2.3在粘贴纹理的过程中,对建筑物进行多个面的圳铁,可以将整个建筑物的纹理粘贴成一种,然后对于粘贴的效果进行抓取和删除。
注意相片的数据,防止数据移除。
可以实现在图像处理软件中对建筑物的侧面纹理进行连接,注意前后顺序不要出错,防止纹理电到或者出现侧面纹理的互换等错误。
2.4对于较大范围的异形地面的处理,可以在建模时将高度不同的建筑物进行相应的处理,按照不同的颜色和形状进行分块粘贴,实现逼真的景观效果。
3、三维地形建模的特点对于三维地形建模的系统的特点的体会,是三维实体建模工具的强大的功能。
这种建模工具的三维实体的建模可以按照实际需要进行三维模型的生成。
一些常用的软件操作也简单,没有繁复的参数控制,只需要简单的基本图元就可以快速生成复杂的三维实体。

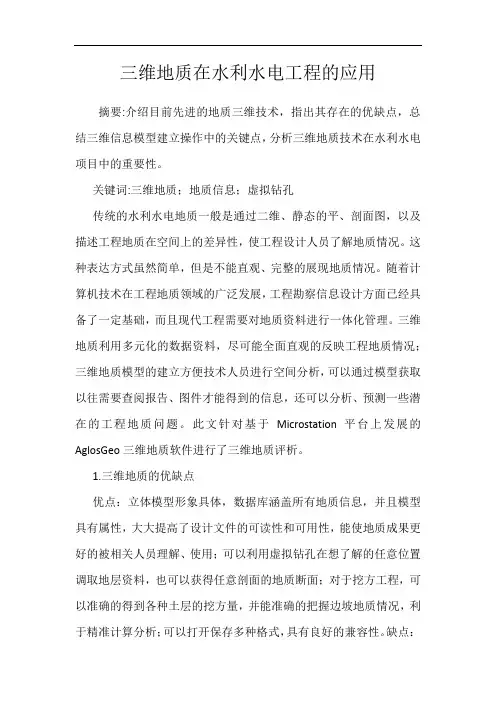

三维地质在水利水电工程的应用摘要:介绍目前先进的地质三维技术，指出其存在的优缺点，总结三维信息模型建立操作中的关键点，分析三维地质技术在水利水电项目中的重要性。
关键词:三维地质；地质信息；虚拟钻孔传统的水利水电地质一般是通过二维、静态的平、剖面图，以及描述工程地质在空间上的差异性，使工程设计人员了解地质情况。
这种表达方式虽然简单，但是不能直观、完整的展现地质情况。
随着计算机技术在工程地质领域的广泛发展，工程勘察信息设计方面已经具备了一定基础，而且现代工程需要对地质资料进行一体化管理。
三维地质利用多元化的数据资料，尽可能全面直观的反映工程地质情况；三维地质模型的建立方便技术人员进行空间分析，可以通过模型获取以往需要查阅报告、图件才能得到的信息，还可以分析、预测一些潜在的工程地质问题。
此文针对基于Microstation平台上发展的AglosGeo三维地质软件进行了三维地质评析。
1.三维地质的优缺点优点：立体模型形象具体，数据库涵盖所有地质信息，并且模型具有属性，大大提高了设计文件的可读性和可用性，能使地质成果更好的被相关人员理解、使用；可以利用虚拟钻孔在想了解的任意位置调取地层资料，也可以获得任意剖面的地质断面；对于挖方工程，可以准确的得到各种土层的挖方量，并能准确的把握边坡地质情况，利于精准计算分析；可以打开保存多种格式，具有良好的兼容性。
缺点：目前模型中各种地质体是用不同颜色区分的，按照现有规范，不同地质体存在颜色很接近、甚至不能区分的现象；现有三维软件对数据处理模块还不能完全满足生产需要。
2.三维地质建模的关键点为使模型更符合工程地质实际情况，建立三维模型时特别要注意几个关键操作。
一是数据录入时对不同钻孔同一时代成因不同深度岩土层统筹划分；二是导入地形前，必须将钻孔的测绘数据融入地形，以免出现钻孔冒出或者潜入地面的现象出现；三是建立二维剖面图时一定要准确，代表地层的线条根据情况进行线条加密或者抽稀，以保证后期形成的地质面平滑准确；四是切割体模型的时候注意切割曲面有没有错误，且需要面积大于体的投影面积，切割完成后，检查被切割块体是否为体模型；五是对堤防、坝体等水工建筑物，需前期考虑地形要求，以便后期模型建立。

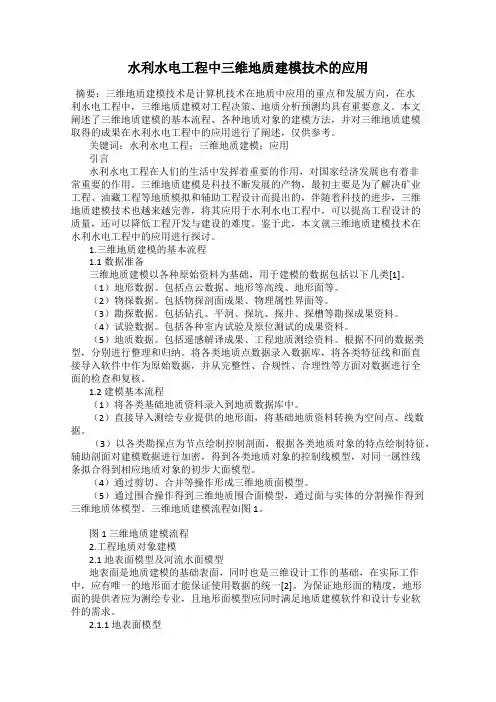

水利水电工程中三维地质建模技术的应用摘要：三维地质建模技术是计算机技术在地质中应用的重点和发展方向，在水利水电工程中，三维地质建模对工程决策、地质分析预测均具有重要意义。
本文阐述了三维地质建模的基本流程、各种地质对象的建模方法，并对三维地质建模取得的成果在水利水电工程中的应用进行了阐述，仅供参考。
关键词：水利水电工程；三维地质建模；应用引言水利水电工程在人们的生活中发挥着重要的作用，对国家经济发展也有着非常重要的作用。
三维地质建模是科技不断发展的产物，最初主要是为了解决矿业工程、油藏工程等地质模拟和辅助工程设计而提出的，伴随着科技的进步，三维地质建模技术也越来越完善，将其应用于水利水电工程中，可以提高工程设计的质量，还可以降低工程开发与建设的难度。
鉴于此，本文就三维地质建模技术在水利水电工程中的应用进行探讨。
1.三维地质建模的基本流程1.1 数据准备三维地质建模以各种原始资料为基础，用于建模的数据包括以下几类[1]。
（1）地形数据。
包括点云数据、地形等高线、地形面等。
（2）物探数据。
包括物探剖面成果、物理属性界面等。
（3）勘探数据。
包括钻孔、平洞、探坑、探井、探槽等勘探成果资料。
（4）试验数据。
包括各种室内试验及原位测试的成果资料。
（5）地质数据。
包括遥感解译成果、工程地质测绘资料。
根据不同的数据类型，分别进行整理和归纳。
将各类地质点数据录入数据库，将各类特征线和面直接导入软件中作为原始数据，并从完整性、合规性、合理性等方面对数据进行全面的检查和复核。
1.2 建模基本流程（1）将各类基础地质资料录入到地质数据库中。
（2）直接导入测绘专业提供的地形面，将基础地质资料转换为空间点、线数据。
（3）以各类勘探点为节点绘制控制剖面，根据各类地质对象的特点绘制特征，辅助剖面对建模数据进行加密，得到各类地质对象的控制线模型，对同一属性线条拟合得到相应地质对象的初步大面模型。
（4）通过剪切、合并等操作形成三维地质面模型。

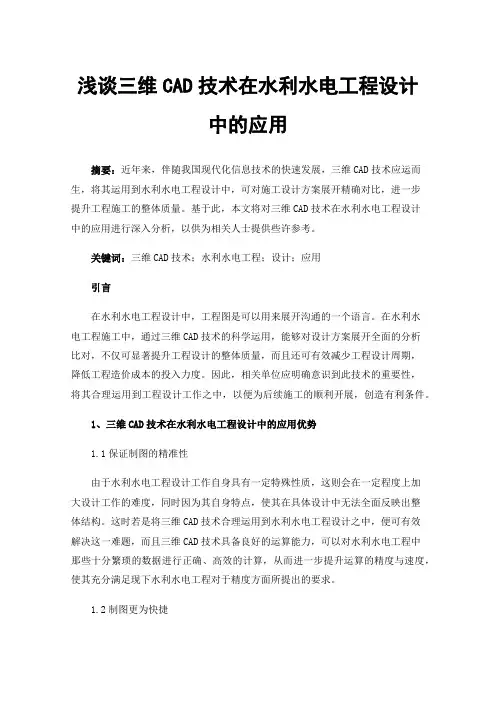

浅谈三维CAD技术在水利水电工程设计中的应用摘要：近年来，伴随我国现代化信息技术的快速发展，三维CAD技术应运而生，将其运用到水利水电工程设计中，可对施工设计方案展开精确对比，进一步提升工程施工的整体质量。
基于此，本文将对三维CAD技术在水利水电工程设计中的应用进行深入分析，以供为相关人士提供些许参考。
关键词：三维CAD技术；水利水电工程；设计；应用引言在水利水电工程设计中，工程图是可以用来展开沟通的一个语言。
在水利水电工程施工中，通过三维CAD技术的科学运用，能够对设计方案展开全面的分析比对，不仅可显著提升工程设计的整体质量，而且还可有效减少工程设计周期，降低工程造价成本的投入力度。
因此，相关单位应明确意识到此技术的重要性，将其合理运用到工程设计工作之中，以便为后续施工的顺利开展，创造有利条件。
1、三维CAD技术在水利水电工程设计中的应用优势1.1保证制图的精准性由于水利水电工程设计工作自身具有一定特殊性质，这则会在一定程度上加大设计工作的难度，同时因为其自身特点，使其在具体设计中无法全面反映出整体结构。
这时若是将三维CAD技术合理运用到水利水电工程设计之中，便可有效解决这一难题，而且三维CAD技术具备良好的运算能力，可以对水利水电工程中那些十分繁琐的数据进行正确、高效的计算，从而进一步提升运算的精度与速度，使其充分满足现下水利水电工程对于精度方面所提出的要求。
1.2制图更为快捷在水利水电工程设计实际开展阶段，设计师会依据工程具体需求，来对所需的资料信息展开深入分析，并将最终分析结果作为基础前提，来科学进行施工图纸的绘制。
因此，水利水电工程的顺利完成，需大量资料信息为其提供支持，但以往绘图技术存在一定误差与不足，这则会为水利水电工程带来诸多消极影响[1]。
而三维CAD技术因具备自动求解的功能，可直接计算、处理以及分析工程资料信息，可见，通过该技术的科学运用，能够显著提升水利水电工程设计的整体质效，提升设计的精确度，使设计周期得以有效缩短。

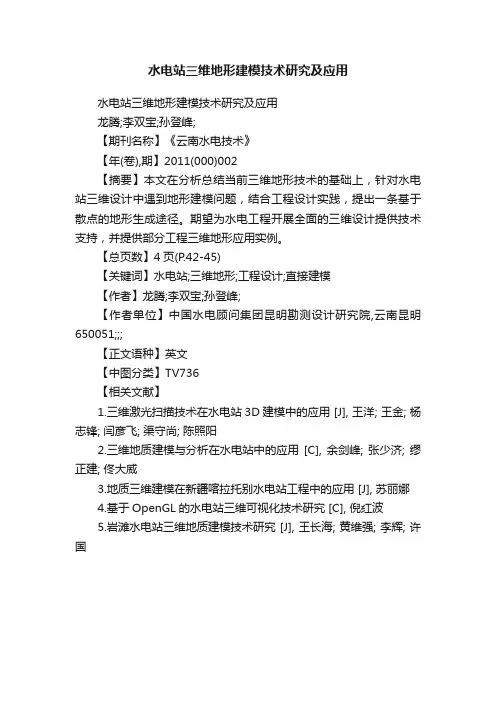

水电站三维地形建模技术研究及应用
水电站三维地形建模技术研究及应用
龙腾;李双宝;孙登峰;
【期刊名称】《云南水电技术》
【年(卷),期】2011(000)002
【摘要】本文在分析总结当前三维地形技术的基础上，针对水电站三维设计中遇到地形建模问题，结合工程设计实践，提出一条基于散点的地形生成途径。
期望为水电工程开展全面的三维设计提供技术支持，并提供部分工程三维地形应用实例。
【总页数】4页(P.42-45)
【关键词】水电站;三维地形;工程设计;直接建模
【作者】龙腾;李双宝;孙登峰;
【作者单位】中国水电顾问集团昆明勘测设计研究院,云南昆明650051;;;
【正文语种】英文
【中图分类】TV736
【相关文献】
1.三维激光扫描技术在水电站3D建模中的应用 [J], 王洋; 王金; 杨志锋; 闫彦飞; 渠守尚; 陈照阳
2.三维地质建模与分析在水电站中的应用[C], 余剑峰; 张少济; 缪正建; 佟大威
3.地质三维建模在新疆喀拉托别水电站工程中的应用 [J], 苏丽娜
4.基于OpenGL的水电站三维可视化技术研究 [C], 倪红波
5.岩滩水电站三维地质建模技术研究 [J], 王长海; 黄维强; 李辉; 许国。

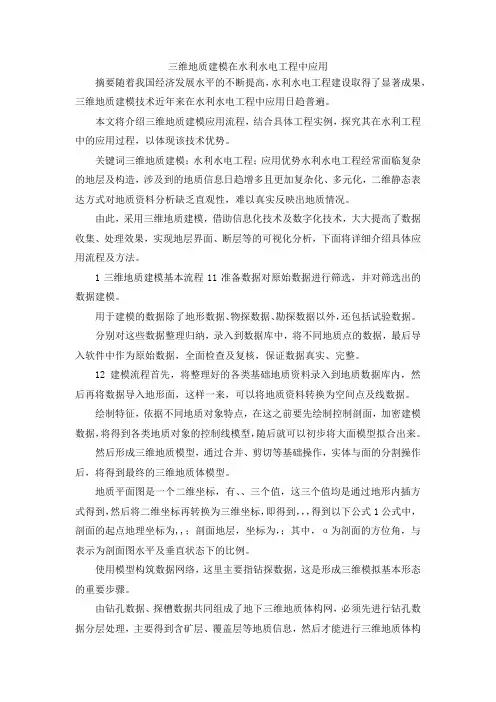

三维地质建模在水利水电工程中应用摘要随着我国经济发展水平的不断提高，水利水电工程建设取得了显著成果，三维地质建模技术近年来在水利水电工程中应用日趋普遍。
本文将介绍三维地质建模应用流程，结合具体工程实例，探究其在水利工程中的应用过程，以体现该技术优势。
关键词三维地质建模；水利水电工程；应用优势水利水电工程经常面临复杂的地层及构造，涉及到的地质信息日趋增多且更加复杂化、多元化，二维静态表达方式对地质资料分析缺乏直观性，难以真实反映出地质情况。
由此，采用三维地质建模，借助信息化技术及数字化技术，大大提高了数据收集、处理效果，实现地层界面、断层等的可视化分析，下面将详细介绍具体应用流程及方法。
1三维地质建模基本流程11准备数据对原始数据进行筛选，并对筛选出的数据建模。
用于建模的数据除了地形数据、物探数据、勘探数据以外，还包括试验数据。
分别对这些数据整理归纳，录入到数据库中，将不同地质点的数据，最后导入软件中作为原始数据，全面检查及复核，保证数据真实、完整。
12建模流程首先，将整理好的各类基础地质资料录入到地质数据库内，然后再将数据导入地形面，这样一来，可以将地质资料转换为空间点及线数据。
绘制特征，依据不同地质对象特点，在这之前要先绘制控制剖面，加密建模数据，将得到各类地质对象的控制线模型，随后就可以初步将大面模型拟合出来。
然后形成三维地质模型，通过合并、剪切等基础操作，实体与面的分割操作后，将得到最终的三维地质体模型。
地质平面图是一个二维坐标，有、、三个值，这三个值均是通过地形内插方式得到，然后将二维坐标再转换为三维坐标，即得到，，，得到以下公式1公式中，剖面的起点地理坐标为,,；剖面地层，坐标为，；其中，α为剖面的方位角，与表示为剖面图水平及垂直状态下的比例。
使用模型构筑数据网络，这里主要指钻探数据，这是形成三维模拟基本形态的重要步骤。
由钻孔数据、探槽数据共同组成了地下三维地质体构网，必须先进行钻孔数据分层处理，主要得到含矿层、覆盖层等地质信息，然后才能进行三维地质体构网，完成这项工作以后，才能进行构网，得到各深度数据。
大型水利水电工程地质信息三维建模与分析研究共3篇大型水利水电工程地质信息三维建模与分析研究1大型水利水电工程地质信息三维建模与分析研究随着人们对自然资源的开采和利用需求日益增长，对于大型水利水电工程的建设也越来越重视。
而在大型水利水电工程建设过程中，地质信息的获取和准确分析是至关重要的，因为这直接关系着工程的品质、稳定性和耐久性。
而传统的两维平面图建模方式已经无法满足现代工程建设的要求。
因此，为了更加准确、高效地利用地质信息进行大型水利水电工程建设，三维建模技术在这一领域里得到了广泛应用。
通过三维建模技术，可以将地质信息以更加直观、立体、真实的形式呈现出来，以此来更好地帮助工程师和相关技术人员进行决策分析，从而达到优化工程设计、减少因地质原因导致的工程事故的目的。
首先，大型水利水电工程的三维地质模型建模，需要准确的地质数据支持。
这包括了地质勘探、测量、图像采集与处理等一系列的数据支持。
特别是在水文地质方面，需要对水文特征、水文地理学、水文物理学等各种水文学知识进行深入了解，并将其应用于实际工程中。
通过这些数据的采集和处理，可以建立起三维地质模型的基础数据。
其次，三维建模技术需要通过先进的计算机软件和硬件来实现。
具体来说，需要的工具包括CAD、GIS、DEM、VRML、BIM等一系列专业软件的配置，以及相应的计算机硬件支持。
这些工具具有相对丰富的建模、分析和展示功能，可以快速地、高效地将实际地质信息组织成为各种三维模型，大大提高了地质信息的可视化程度。
最后，三维建模技术需要通过一系列的数据分析技术来进行精细的分析。
通过实时的数据录入和数据分析，可以更加准确地预测和判断工程中各种潜在的地理风险和障碍物，从而提前采取措施进行风险控制和减少损失。
总之，大型水利水电工程地质信息三维建模与分析研究，是一个不断深入的过程。
建立起准确的地质数据，具备优良的三维建模工具，掌握一定的数据分析理论，是保证三维建模技术应用效果的关键。
浅谈三维勘测设计技术在现代化水利水电工程中的应用摘要三维勘测设计技术，在我国水利水电工程中，应用次数逐渐增多，变为重要的勘测设计技术。
首先，三维勘测设计技术，可以实现与互联网的结合，实时传送相关的数据和消息。
其次，可以依据收集到的数据，建立水利水电工程的仿真模型，通过电脑展示其中的细节，让设计者以及工程建造者和运行管理者，可以技术的发现水利水电工程建设中遇见的难点和施工不足和在运行中发现故障点。
最后，则可以依据三维勘测设计中的监督管理机制，保证水利水电工程顺利进行，保证了工程的质量和运行安全。
关键词三维勘测设计；水利水电工程；应用；模型设计；仿真技术引言三维勘测设计，在水利水电工程中，可以实现全方位的勘测，了解水利水电工程的具体情况。
同时对我国曾经使用的二维勘测技术而言，是一个巨大进步。
能实时了解工程的详细信息，通过建立模型，可以了解工程的具体状况。
但是由于很多水利水电工程之前使用的都是二维勘测设计技术，所用的硬件设备和软件没有及时更新，因而成为导致三维勘测技术目前应用推广不顺利的原因之一。
本文重点针对三维勘测设计技术在水利水电工程中的应用，从而实现水利水电工程设计进入先进行列，使得工程能更施工顺利，工程质量更能确保，运行更加可靠。
1 三维勘测设计技术在水利水电应用现状三维勘测设计技术，在我国的水利水电工程中，使用的频率和次数逐渐增加和普及。
但是仍然存在着专业人员对技能掌握不熟练，缺乏有效的普及和管理机制，以及利用三维勘测设计技术设计模型的时候，数据分析和使用的不准确等问题。
这对于我国三维勘测技术的发展以及在水利水电工程的发展十分的不利，所以，应该改变这种现状[1]。
2 三维勘测设计技术在水利水电工程中的应用分析2.1 建立三维勘测设计技术普及和管理及监督机制三维勘测设计技术，在我国水利水电工程中，使用的次数和频率越来越多。
因此，应该建立起一个普及和监督管理机制，主要针对三维勘测技术的设计以及应用进行普及和管理。
· 215 ·区域治理水利资源与建设地质三维建模在新疆喀拉托别水电站工程中的应用苏丽娜甘肃省水利水电勘测设计研究院有限公司，甘肃 兰州 730000摘要：结合工程实例，详细论述了新疆喀拉托别水电站的工程地质三维地质建模过程，为设计专业建立三维模型提供了基础。
关键词：水电站；工程地质；三维建模一、工程简介哈巴河位于新疆阿勒泰地区哈巴河县境内，喀拉托别水电站工程位于哈巴河中游河段上。
工程区位于阿尔泰山南麓，总地势北高南低，山脉总体呈北西～南东方向延伸，山顶高程1300~2100m，切割深度大于500m。
哈巴河蜿蜒曲折穿流于阿尔泰山南麓群山峡谷之中，河流总体流向SW，河谷多呈“V”型，谷底宽一般50~100m，河谷坡度一般40~60°，局部70~80°，河流两岸零星发育有Ⅰ~Ⅲ级阶地，阶面高出河床分别为2~4m，10~15m，25~35m。
两岸支流及支沟较发育，呈羽状分布，沟谷深切、蜿蜒曲折，冲沟间隔一般3~6km，规模较大支流及支沟有铁热克提河、艾尔海可因河、喀斯克尔萨依沟、克勒迭能沟，沟底常年有流水，延伸长度大于10km [1]。
本工程工程地质平面图见下图：二、建模过程本次建模使用的软件是北京院bim 软件。
Ⅰ:数据录入，在地质数据软件中依次录入野外编录钻孔、平洞、统计的裂隙断层，以及各地层岩性产状等。
Ⅱ：插入地质狗，在CAD 中打开地质建模插件，利用测量数据生成地形曲面，依次导入钻孔平洞资料，具体见下图：Ⅲ：根据野外记录资料，精确画出覆盖层界限，基覆界限，此步骤如果勘测精度不够，需要加入大量虚拟钻孔，根据虚拟钻孔及钻孔平洞等地质资料生成基覆界线。
①虚拟钻孔分置图②基覆界面生成图Ⅳ：参照地形曲面和基覆界面生成强风化、弱风化下限曲面。
Ⅴ：根据勘察资料生成地下水位曲面、3吕荣透水性界限曲面。
Ⅵ根据野外勘察资料生成断层、不整合界面。
Ⅶ：出图，切制各类工程需要平面图、剖面图、平切图。
三维设计在水利水电行业中的应用探讨摘要：水利水电工程是一个复杂的领域，需要使用先进的技术和软件来进行设计。
近年来，随着科技的不断发展，水利水电工程的三维设计软件得到了快速发展。
本文将探讨水利水电工程的三维设计软件，并得出以下结论。
首先，地质三维建模需要基于地表、地下空间及地质数据，并可采用CATIA软件进行设计。
CATIA是一种功能强大的三维建模软件，可以支持地质数据的可视化和模拟。
通过CATIA软件，可以将地质数据转换为三维模型，从而更好地理解地质情况，并为水利水电工程的设计提供有力的支持。
其次，在地表建模方面，可以采用不规则三角网格（TIN），这种方法可以更好地反映地表的真实情况，提高模型的精度。
同时，在地层建模方面，可以增加虚拟钻孔来提高模型的精度。
虚拟钻孔可以模拟真实的钻孔过程，从而更好地了解地下情况，并为水利水电工程设计提供更加精确的数据。
关键词：三维设计；水利水电；应用1水利水电工程三维设计软件的选择当今，水利水电工程的建设已经离不开三维设计软件，因为三维设计软件能够提供更为准确和直观的设计方案，帮助工程师们更好地完成项目。
然而，如何选择一款合适的三维设计软件，却是一个需要认真考虑的问题。
本文将介绍三维设计软件的选择标准，并初步筛选出三款设计平台，以供读者参考。
首先，三维设计软件需要具备建模、渲染、数据管理等能力。
建模能力是指软件能够快速建立三维模型，渲染能力是指软件能够将模型进行色彩、纹理等处理，使其更加真实。
数据管理则是指软件能够有效地管理工程数据，方便工程师进行项目管理和维护。
此外，三维设计软件还需要与专业软件相互协调，比如需要与CAD、BIM 等软件相互配合，以便于工程师进行数据共享和协作。
在软件选择上，需要综合考虑可行性、兼容性、经济性等原则。
可行性是指软件是否能够满足工程师的设计需求，包括建模、渲染、数据管理等方面。
兼容性则是指软件是否与其他专业软件相兼容，以便于数据共享和协作。

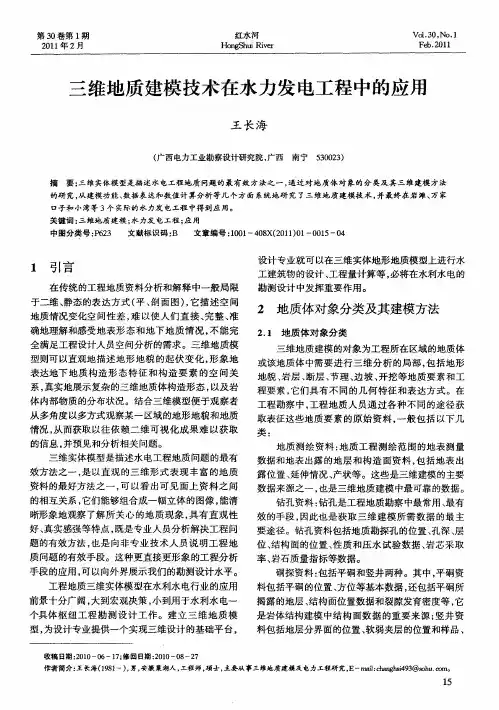

三维地质建模关键技术及其在水电工程中的应用范孝锋许国王长海陆瑞年许正权（广西电力工业勘察设计研究院南宁 530023）【摘要】在实践的基础上，探讨三维地质建模技术在水电工程中的作用和意义。
利用GOCAD软件，准确构造地形面，进行岩层面、结构面建模，生成钻孔和剖面，并最终建立网格/实体模型，为水电工程地质分析和工程设计提供可视化参考。
【关键词】三维建模实体模型地质水电工程 GOCAD1 引言在水利水电工程中，地质体的稳定性是工程设计关注的重点之一。
在地质体稳定性分析系统中引入三维地质建模，可以提高综合分析效果。
一个好的三维地质模型是进行力学分析的基础，它对工程决策和工程建设具有重要意义。
在虚拟的三维地质环境中，地质体的显示可以更为直观、清晰、准确，更有助于地质师深刻地认识和分析工程区地质体的形成、演变和发展；对于进一步揭示隐伏地质构造的几何形态，判断断层运动规律，弄清地层接触关系，深入研究地学规律，都有启发和帮助。
特别地，三维地质模型还可以提高地质师的空间想象力；对于设计人员认识地质空间关系将更为直观，设计更为合理。
GOCAD软件具有强大的三维建模、可视化、地质解译和分析的功能。
它既可以进行表面建模，又可以进行实体建模；既可以设计空间几何对象，也可以表现空间属性分布。
并且，该软件的空间分析功能强大，信息表现方式灵活多样。
因此，将GOCAD引入水电工程地质三维建模，符合水电工程实际。
2 三维地质建模关键技术所谓三维地质建模，是运用计算机技术，在虚拟的三维环境下，将空间信息管理、地质解译、空间分析和预测、地学统计、实体内容分析以及图形可视化等工具结合起来的综合性技术，也是计算机技术在工程地质应用中的一个前沿课题。
它将工程地质的分析由平面延伸到立体，由二维发展到三维的一个飞跃。
三维地质模型的准确程度，对于工程分析、判断和决策影响极大。
因此，需要应用成熟的三维建模软件，建立高精度的三维地质模型。
2.1 构造地形面工程区域的工程测量是严格按工程精度要求进行的，测量数据可以满足建模精度要求。
