油膜轴承的基础知识一、什么是油膜轴承？油膜轴承是液体摩擦轴承的一种形式；按润滑系统供油压力的高低可分为静压轴承、静—动压轴承、动压轴承，通常习惯称动压轴承为油膜轴承。

油膜轴承由锥套、衬套、滚动止推轴承、回转密封、轴端锁紧装置等部分组成；或者说是轧辊一端所安装的全部零、部件的统称。

油膜轴承（动压轴承）是一种流体动力润滑的闭式滑动轴承。

在轴承工作时，带锥形内孔的锥套（锥度约1：5的锥形内孔与轧辊相联接）与轴承衬套（固定在轴承座内）工作面之间形成油楔（即收敛的楔形间隙）；当轧辊旋转时，锥套的工作面将具有一定粘度的润滑油带入油楔，润滑油产生动压力；当沿接触区域的动压力之和与轴承上的径向载荷相平衡时，锥形轴套与轴承衬套被一层极薄的动压油膜隔开，轴承在液体摩擦状态下工作。

动压轴承的压力分布是不均匀的，而且，由于相对间隙、滑动速度、润滑油粘度及锥、衬套的表面变形等不同而不同，其峰值压力区越小（即压力分布尖锐）承载能力就越低。

美国的摩根工程公司研制的Morgoil油膜轴承是其技术发展的典型代表，太原重工则是国内制造大型油膜轴承的唯一生产厂家。

二、油膜轴承形成的机理动压轴承油膜的形成与轴套表面的线速度、油的粘度、间隙、径向载荷等外界条件有密切关系。

可用雷诺方程描述：—油的绝对粘度—轴套表面的线速度★动压轴承（油膜轴承）保持液体摩擦的条件：1、楔形间隙、即h-hmin≠常数2、足够的旋转速度v3、合适的间隙4、足够的粘度、适当的纯净润滑油5、轴套外表面和轴承衬的内表面应有足够的精度和光洁度在可逆式中厚板轧机上能否使用油膜轴承，在最大载荷的前提下取决于最低的咬入速度和轧制节奏；中厚板轧机的油膜轴承使用的均为高粘度的润滑油，油膜的消失滞后于轧机的制动，只要轧机可逆运转的间隔时间小于油膜消失的时间，油膜轴承就能满足使用。

三、油膜轴承的发展二十世纪三十年代美国摩根工程公司首先把油膜轴承应用于轧机上至今，油膜轴承的技术已发生了巨大的进步。

油膜轴承是一种主要表面加工精度、表面粗糙度以及相关参数匹配非常理想的滑动轴承，它的主要特点有：1、承载能力大，轴承的外径相同油膜轴承的承载能力要远大于滚动轴承。

2、使用寿命长：从原理上讲，油膜轴承是不会发生磨损的。

但是实际上，即使正确的使用和妥善地维护，也是要发生磨损的，只是很轻微而已。

其理论上寿命可达15年左右，一般实际由于润滑和轧机设备等原因，寿命在5-10年左右。

3、速度范围宽：轧机油膜轴承可以在很低的速度下工作，也可以在很高的速度下运行，还可以使用可逆轧机：有正转速到零，再由零到负转速的状态下工作，速度范围十分之宽。

4、结构尺寸小：在相同的承载能力下，油膜轴承轮廓尺寸要比滚动轴承小。

5、摩擦系数低：油膜轴承轴承的摩擦系数一般在0.001-0.005之间，摩擦系数低，从而摩擦损耗低。

6、抗冲击能力强：油膜轴承中的油膜的挤压效应对于冲击载荷的承受能力，使得油膜轴承能很好地承受冲击载荷。

16系列轴承16系列轴承使用部位摩根图号轴承类型制造型号备注二齿轮增速机A 162250 成对球轴承MRC 7334D1B二齿轮及三轴高速增速机B 162250 滚子轴承MCS-140-160三轴增速机及锥箱长轴C 162250 成对球轴承MRC 7226D10ECA 162250 球轴承MRC 7226D11S三轴增速机D 162250 滚子轴承MRC-128-107DA 162250 滚子轴承MRC-128-108锥箱长轴E 162250 成对球轴承MRC 7224D10EF 162250 滚子轴承U-1024-EMR-305从动轴及锥箱长轴G 162250 滚子轴承MRC MR126KC10滚子轴承U-1026-EMR-103从动轴GA 162250 滚子轴承MRC MR126KC11GB 162250 滚子轴承MRC MR126KC9GO 162250 滚子轴承MRC R126KC9GD 162250 滚子轴承MRC R126KC7GE 162250 滚子轴承MRC R126KC8从动轴及惰轴H 162250 滚子轴承MRC MR312C4HA 162250 滚子轴承MRC MR312C4HB 162250 滚子轴承MRC R3122011HC 162250 滚子轴承U-1211-EMR-107HD 162250 滚子轴承MRC MR215C5HE 162250 滚子轴承MRC MR210KC1HF 162250 滚子轴承MRC MR211C3HG 162250 滚子轴承MRC MR319C2HH 162250 滚子轴承MRC R312C12HJ 162250 滚子轴承MRC MR212C6HK 162250 滚子轴承MRC MR315C5惰轴K 162250 成对球轴承MRC 309RD9BKA 162250 球轴承MRC 309S34KC 162250 锥型滚子轴承ASSEMBL Y#462-903056"辊轴LL 162250 成对球轴承MRC 720 7208PD5F162250 成对球轴承7208 BMP6DFLA 162250 成对球轴承MRC 7309PD7F6"辊及惰轴LB 162250 成对球轴承MRC 7307DBF4"辊轴LC 162250 成对球轴承MRC 7206PD1F8"辊轴M 162250 球轴承BA2B-475881162250 球轴承MRC 5310C2MA 162250 球轴承B42B-475882162250 球轴承MRC 5311C2MB 162250 成对球轴承MRC 7310PD8SMC 162250 成对球轴承MRC 7310D5E162250 成对球轴承7310 BMP5DB 102辊箱辊缝调节丝杆N 162250 球轴承6208 2RS1/W64CK121 162250 球轴承NOT A V AILABLENA 162250 球轴承62052RS1调节丝杆P 162250 球轴承6207-2ERS1162250 球轴承NOT A V AILABLE 207SSTQ 162250 球轴承6210-2RS1/W64CVK121162250 球轴承NOT A V AILABLE二齿轮增速机R 162250 成对球轴承MRC 7326D2B二齿轮及三轴增速机S 162250 滚子轴承MCS-134-104 6"辊轴T 162250 球轴承二齿轮及三轴增速机U 162250 球轴承MRC134KS1V 162250 滚子轴承U-1228-EMR-302162250 滚子轴承MRC MR228C1输入轴VA 162250 滚子轴承MRC MR228C2二齿轮及三轴增速机W 162250 球轴承BB1B-447022 162250 球轴承228SWA 162250 球轴承MRC 9228S1三轴增速机X 162250 球轴承MRC 9128KS输入轴XA 162250 球轴承6026/C3锥箱长轴Y 162250 球轴承MRC 7126KRD5E起重轴Y A 162250 球轴承MRC 126KRDZE锥箱长轴Z 162250 成对球轴承MRC 7124KRDE17系列轴承17系列轴承轴承类型尺寸重量摩根型号无沟槽6" 0.25 172050-C 6" 0.60 172050-E6" & 8" 0.15 172050-A8" 0.75 172050-L8" 0.75 172050-JA8" 1.1010" 2.00 172050-S12" 4.30 172050-ZA14" 13.50 172050-ZC带沟槽6" 0.25 172050-D 6" & 8" 0.15 172050-B8" 1.00 172050-M8" 0.75 172050-KA8" 1.0010" 2.00 172050-T12" 4.3013.50 172050-ZB 14" 0.25 172050-ZD6" 0.60 172050-DB无油槽6" 172050-F&FB有油槽172050-MA无油槽172050-LA172050-EC有油槽172050-FC。

收稿日期：!""#$"%$!"作者简介：阴昊明（&’%#(），男，研究向为机械设计。

第!%卷)增刊太原科技大学学报*+,-!%!""#年’月./01234/56378032027*91:768/5:;792;932<6!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!9;=2/4/>8:?@-!""#文章编号：&#%A$!"B%（!""#）:"(""#!("!油膜轴承的使用与维护阴昊明（太原重工油膜轴承分公司，太原"A""!C ）))摘)要：文章分别对油膜轴承润滑系统典型结构、现场使用及维修、维护等几方面的注意事项作了简要介绍。

关键词：油膜轴承；使用；维护；润滑系统；参数监测中图分类号：6=&AAD A))文献标识码："""""""""""""3))现代大型板带材连轧机，轧制速度快、轧制压力大、轧制精度、自动化程度高。

油膜轴承，作为轧机上的重要部件，直接影响着轧机的运行质量与轧制精度。

对油膜轴承进行合理的使用、维护，不但可以延长油膜轴承使用寿命，并且可以保持较高运行精度。

下面就与油膜轴承工作相关的几个方面进行介绍、分析。

&)润滑系统&D &)动压油膜轴承润滑系统动压油膜轴承是利用锥套和衬套之间的间隙形成合理的油楔进行工作的。

当锥套与轧辊一起转动时，具有一定粘度的润滑油不断被卷吸入锥套和衬套之间的楔性间隙内，形成油膜，承受轧机载荷。

润滑系统配置方面，应保证以下几点。

（&）必须配备两个独立的油箱，一个工作，另一个备用，两油箱交替使用。

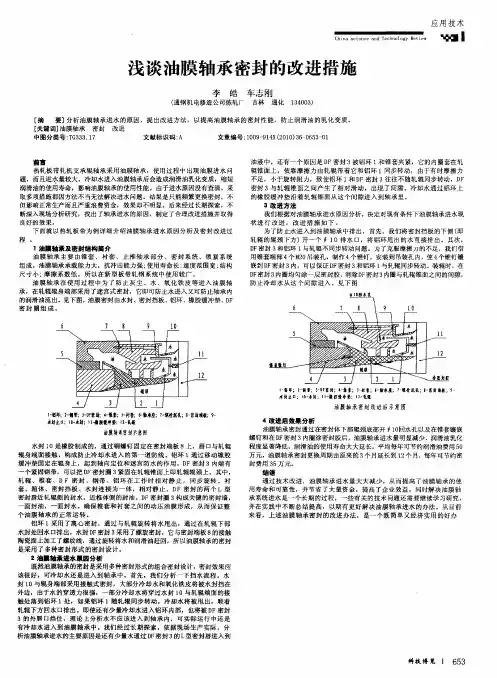

辊 轴承 采 用油 膜轴 承 ，使用 过 程 中 出现 油膜 进 水 问 题，而 且进 水量较 大 。冷 却水 进入 油膜 轴承后 会造 成润 滑油 乳化变 质 ，缩 短 润滑油 的使用 寿命 ，影 响油膜 轴承 的使用 性 能。 由于进水 原 因没有 查清 ，采 取多项 措施 都因方 法不 当无法 解决进 水 问题 。结果 是只 能频繁 更换 密封 ，不 但 影响 正常 生产 而 且严重 浪 费资金 ，效果 却不 明显 。后来 经过长 期探 索 ，不 断深入现 场分 析研 究，找 出 了轴承进 水 的原因 ，制定 了合理 改进 措施 并取得 良好的 效果 。 下面 就 以热 轧板 带 为例 详 细介 绍 油膜 轴承 进 水原 因 分析 及密 封 改 进过
卜卑 ；２锕辱；，ｎ 音封；４肇垂：５种毒 一 一 一Ｆ － 一 ：‘轴承座：７臻 一 挂元乱：卜老 颤，， 封培 Ｊ封止０；１一 Ｉ ： 矗封，ｌ一 ０ ｌ 鲁矗曩峥垫：Ｉ 卜礼辊
油膜 轴承密封改进后示意图
卜错 环：２铜学；卜Ⅱ密 － Ｆ ．｛事； 衬套ｉ ＿ 一 一 轴覃座；７蝈拴筑孔： 密封黄 － 童 ６ 一Ｉ 一 板ｉ９ 水封止 ；１－ 隶封：１－ Ｄ １Ｉ膀甓冲垫；１ 札 皂 Ｉ Ｉ －
４改 进后 效果 分 析
油膜 轴 承密封 通过 在密封 体 下部辊 颈底部 开 １ 回水孔 以及 在锥套镶 嵌 ０ 螺钉 和在 Ｄ Ｆ密封 ３内圈涂 密封 胶后 ，油膜轴 承进 水量 明显减 少 ， 滑油 乳化 润 程度 显著 降低 ，润滑 油 的使用 寿命 大大延 长 ，平均 每年 可节约 润滑 油费用 ５ Ｏ 万元 ，油 膜轴 承密封 更换 周期 由 原来的 ３ 月延长 到 ｌ 个 月，每年 可节 约密 个 ２ 封 费用 ３ ５万元 。 结 语 通 过技 术 改进 ，油膜轴 承 进 水量 大 大减 少 ，从而 提 高 了油 膜轴 承 的使 用寿 命和 可 靠性 ，并节 省 了大 量资 金 ，提 高 了企业 效 益 。同时 解 决油膜 轴 承 系统 进水 是 一个 长期 的过 程 ，一些 有 关的 技术 问题 还需 要继 续学 习研 究 ， 并在 实践 中 不断 总 结提 高 ， 以期有 更好 解 决 油膜 轴承 进 水 的办法 。从 目前 来 看 ，上 述 油膜 轴 承 密封 的改进 办 法 ， 是一 个 既简 单 又经 济 实用 的好 办
