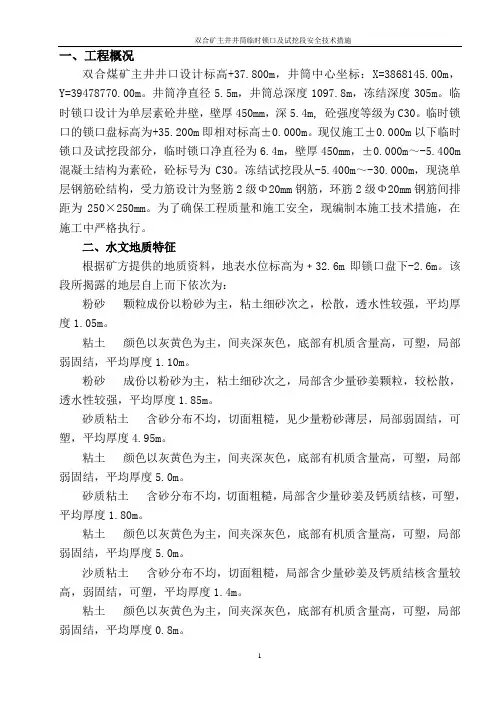

双合矿主井井筒临时锁口及试挖段安全技术措施

1 一、工程概况

双合煤矿主井井口设计标高+37.800m，井筒中心坐标：X=3868145.00m，Y=39478770.00m。井筒净直径5.5m，井筒总深度1097.8m，冻结深度305m。临时锁口设计为单层素砼井壁，壁厚450mm，深5.4m, 砼强度等级为C30。临时锁口的锁口盘标高为+35.200m即相对标高±0.000m。现仅施工±0.000m以下临时锁口及试挖段部分，临时锁口净直径为6.4m，壁厚450mm，±0.000m～-5.400m混凝土结构为素砼，砼标号为C30。冻结试挖段从-5.400m～-30.000m，现浇单层钢筋砼结构，受力筋设计为竖筋2级Φ20mm钢筋，环筋2级Φ20mm钢筋间排距为250×250mm。为了确保工程质量和施工安全，现编制本施工技术措施，在施工中严格执行。

二、水文地质特征

根据矿方提供的地质资料，地表水位标高为﹢32.6m即锁口盘下-2.6m。该段所揭露的地层自上而下依次为：

粉砂 颗粒成份以粉砂为主，粘土细砂次之，松散，透水性较强，平均厚度1.05m。

粘土 颜色以灰黄色为主，间夹深灰色，底部有机质含量高，可塑，局部弱固结，平均厚度1.10m。

粉砂 成份以粉砂为主，粘土细砂次之，局部含少量砂姜颗粒，较松散，透水性较强，平均厚度1.85m。

砂质粘土 含砂分布不均，切面粗糙，见少量粉砂薄层，局部弱固结，可塑，平均厚度4.95m。

粘土 颜色以灰黄色为主，间夹深灰色，底部有机质含量高，可塑，局部弱固结，平均厚度5.0m。

砂质粘土 含砂分布不均，切面粗糙，局部含少量砂姜及钙质结核，可塑，平均厚度1.80m。

粘土 颜色以灰黄色为主，间夹深灰色，底部有机质含量高，可塑，局部弱固结，平均厚度5.0m。

沙质粘土 含砂分布不均，切面粗糙，局部含少量砂姜及钙质结核含量较高，弱固结，可塑，平均厚度1.4m。

煤矿回风立井井筒永久锁口工程施工安全技术措施

Through the process agreement to achieve a unified action policy for different people, so as to

coordinate action, reduce blindness, and make the work orderly.

编制：___________________

日期：___________________ 专业技术文件 / Technical documentation 编号：

第 2 页/共 14页 煤矿回风立井井筒永久锁口工程施工安全技术措施

温馨提示：该文件为本公司员工进行生产和各项管理工作共同的技术依据，通过对具体的工作环节进行规范、约束，以确保生产、管理活动的正常、有序、优质进行。

本文档可根据实际情况进行修改和使用。

煤矿回风立井井筒永久锁口工程施工安全技术措施

1、工程概况

高家庄井田位于河东煤田中段, 柳林矿区南部, 井田距中阳县城西约20km, 北距柳林县城20km, 行政区划分大部分属吕梁市中阳县下枣林乡、武家庄镇管辖, 西北部属柳林县陈家湾乡及金家庄乡管辖。地理坐标范围为:东经110°56′37″～111°02′15″;北纬37°16′15″～37°19′44″。

本区交通以公路为主, 铁路为辅。高家庄井田与中阳县城、柳林县城之间均有县、乡公路相通, 从柳林县或中阳县东至太原、西至陕西省吴堡县, 均有公路相通。孝柳铁路从本井田北部通过, 该铁路从南同蒲铁路介西支线的孝西站起, 经中阳县、柳林县至穆村镇,

全长116km。矿区交通较为便利。

风井井筒设计净径为Φ8.0m, 设计深度为622.5m, 净断面为50.24㎡, 井口设计标高+1132.0m。现风井筹备工作已接近尾声, 具备 专业技术文件 / Technical documentation 编号：

抽采钻孔封孔安全技术措施

编制单位：通风区

编 制 人：

编制时间：2020年 月 日

煤矿措施审核意见

措施名称 抽采钻孔封孔安全技术措施

审批部门及人员签字

通 风 区：

通防管理部：

安全管理部：

安全生产指挥中心：

通防副总：

审批意见:

- 1 -

钻孔瓦斯抽采效果的好坏，除了钻孔的合理布置，主要是钻孔的封孔质量。为解决瓦斯抽采钻孔封孔漏气，规范封孔注浆程序，保证钻孔封孔质量，特编制本安全技术措施。

一、产品概况：

采用新型囊袋式“两堵一注一排”封孔工艺，即使用河南晋益通科技有限公司生产的“FKJW-50/0.8”型矿用封孔器，根据所需封孔长度，通过一根注浆管利用注浆泵注入“FKZY-1型封孔材料”浆液先快速密封两端囊袋，待两端囊袋膨胀后，当注浆压力达到0.6MPa时，注浆管路预留的爆破阀门自动爆破，此时浆液自行向两囊袋中间注入（两端封闭以后，为了使封孔中间段空气跟水分排除保证无裂缝、无空隙，加设一根渗透管做滤气滤水渗透处理），直至注浆压力达到1.0 MPa以上停止注浆，从而实现多层带压封孔，此时钻孔空间及周围裂隙可可得到有效密封，瓦斯通过抽放管路进行抽放。

二、产品结构：

抽放瓦斯用注浆封孔器主要由注浆管、单向阀、爆破阀、囊袋、堵头、快速接头、渗透管等构成。

三、工作原理：

通过压力使两个囊袋先后注浆，达到钻孔里外封堵，从而实现钻孔全面多层注浆密封。

四、操作使用步骤：

1 .准备气动注浆泵、风管、水管、封孔器、封孔材料、瓦斯

- 2 - 抽放管；

2 .将瓦斯抽放管穿入封孔器中并用胶带固定；然后将封孔器与抽放管一并插入钻孔内；孔口预留20-30cm抽放管，以便与抽放管路连接。

3 .将封孔器与注浆泵出浆口连通；

4 .注浆泵连接风源，调节风压表至0.2MPa~0.4MPa，打开气动搅拌器，水与封孔材料加入搅拌桶内，搅拌均匀后开启注浆泵阀门进行注浆，

赵固一矿西风井井筒临时锁口施工安全技术措施

一、 工程概况

赵固一矿西风井井筒井口绝对标高为+86.80m，自然地坪标高+85.30m。西风井井筒0～-10m为永久锁口段。根据现场冻结沟槽深度和表土情况，经研究决定在井筒施工期间-0.5～-10m范围采用临时锁口方式支护井口部分。

-2.6m～-5.1 m段施工混凝土临时壁座，壁座高度2500mm，壁座上面宽度为1150mm，下面宽度为500mm，-5.1～-10m井壁宽度为500mm；临时锁口、壁座尺寸详见临时锁口图。临时锁口及壁座采用C30钢筋混凝土支护，-2.6m以上锁口部分采用砖砌体结构，砖砌体厚度为620mm。

二、 现场情况

冻结沟槽内墙（外侧）距井筒中心线4760mm。冻结沟槽上平面绝对标高-0.7m，冻结沟槽净深度2700mm，沟槽上部水泥盖板覆盖后进行回填土处理。

三、 地质水位情况

根据西风井厂场区内施工变电所基础时揭露的土层情况推测，自然地坪以下0～-5m为粘土。预计地表静水位在-5.3m左右。

四、 施工方案

井筒临时锁口段开挖分两段进行。第一次在冻结沟槽施工期间，利用挖掘机一次向下挖掘至-3.4m深度，进行冻结沟槽施工；待冻结沟槽施工结束后，采用人工使用铁锹继续挖掘至井筒临时锁口设计深度-5.1m处。因静水位在-5.3m，为保证施工安全，-5.1m以上施工完成后（及冻结浇圈后）在施工-5.1～-10m段。

在井深-5.1m位置，首先绑扎临时锁口及壁座钢筋，临时锁口及壁座为单层钢筋，竖筋及环筋采用Φ20mm的螺纹钢，竖筋间距为250mm，一头撤丝，用于与外壁竖筋连接（连接采用Φ20mm变Φ22mm的连接套）；环筋排拒为300mm，搭接长度不小于40d 。然后组装2.5m段高整体下行模板，使用下行模板进行砌壁（浇筑混凝土前，在临时壁座内对称预埋4根直径不小于Φ28mm钢丝绳，钢丝绳下端与临时壁座钢筋连接成整体，上部与井筒临时井架进行固定，防止井壁下沉）。壁座砌筑完毕后，在临时壁座上面进行临时锁口砖砌体结构部分的施工，砖墙上部要预先留出封口盘主梁、次梁位置和风筒出口位置。临时锁口施工完毕，待井架组立、安装结束利用稳车依次下放辅助盘、吊盘至井底，安装封口盘；最后利用钢丝绳将辅助盘、吊盘提至封口盘下固定成整体。井筒向下掘进20～30m时，再次将辅助盘、吊盘下放至井底进行吊盘安装工作。
