刮板输送机培训课件

一、概述

刮板输送机是一种经相关产业经过多年发展出来的一种现代化输送机械设备，是将物料以指定速度以输送带的形式传送到指定位置的设备。一般可以用于各种工业车间，仓库及物流等方面。它可以保证生产过程中物料的安全不污染、流畅连贯。

二、特点

1、刮板输送机具有高效率的特点，可以在小空间内实现输送，提高工作效率。

2、刮板输送机采用优质的传动带，可以承受大承重，确保物料安全不污染。

3、采用恒功率变频技术，可以精确控制物料的速度，提高物料的输送效率。

4、刮板输送机采用全密封结构，防止灰尘和水分对设备的侵蚀性。

三、维护保养

1、经常对刮板输送机的运行状况进行监测，如有异常应立即停止使用，并及时进行维护保养。

2、定期检查刮板输送机传动带的磨损情况，如发现破损或脱落应及时更换。

3、定期清洁刮板输送机的外表，保持物料运行的平稳。

4、定期检查刮板输送机的电气系统，确保安全可靠。 四、安全操作

1、在操作刮板输送机之前，必须了解操作规程，按要求使用设备。

2、在操作刮板输送机时，必须穿戴安全防护用具，以防发生意外。

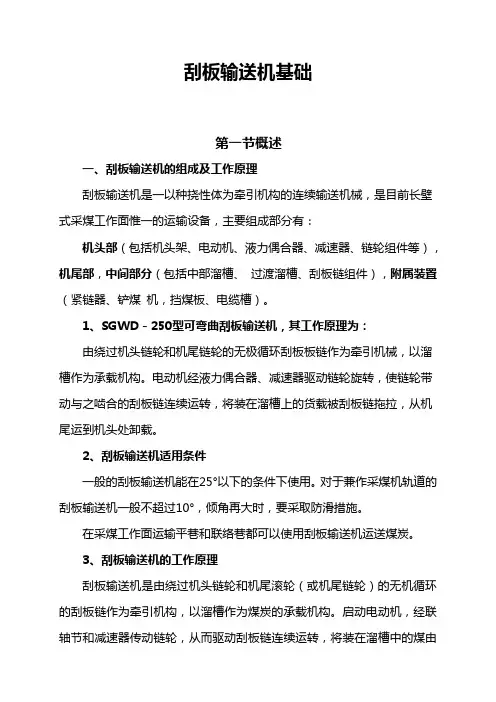

刮板输送机基础

第一节概述

一、刮板输送机的组成及工作原理

刮板输送机是一以种挠性体为牵引机构的连续输送机械，是目前长壁式采煤工作面惟一的运输设备，主要组成部分有：

机头部（包括机头架、电动机、液力偶合器、减速器、链轮组件等），机尾部，中间部分（包括中部溜槽、 过渡溜槽、刮板链组件），附属装置（紧链器、铲煤 机，挡煤板、电缆槽）。

1、SGWD－250型可弯曲刮板输送机，其工作原理为：

由绕过机头链轮和机尾链轮的无极循环刮板板链作为牵引机械，以溜槽作为承载机构。电动机经液力偶合器、减速器驱动链轮旋转，使链轮带动与之啮合的刮板链连续运转，将装在溜槽上的货载被刮板链拖拉，从机尾运到机头处卸载。

2、刮板输送机适用条件

一般的刮板输送机能在25°以下的条件下使用。对于兼作采煤机轨道的刮板输送机一般不超过10°，倾角再大时，要采取防滑措施。

在采煤工作面运输平巷和联络巷都可以使用刮板输送机运送煤炭。

3、刮板输送机的工作原理

刮板输送机是由绕过机头链轮和机尾滚轮（或机尾链轮）的无机循环的刮板链作为牵引机构，以溜槽作为煤炭的承载机构。启动电动机，经联轴节和减速器传动链轮，从而驱动刮板链连续运转，将装在溜槽中的煤由机尾推运到机头处卸载转运。

4、SGWD－250型刮板输送机的组成部分：

机头，机头支撑推移装置，机头过渡槽，刮板链，铲煤板，中部槽，调节槽，机尾过渡槽，机尾。

二、刮板输送机的类型与特点

1．刮板输送机的类型常用的分类方式有以下几种：

（1）按机头卸载方式和结构，分为端卸式、侧卸式和90°转弯刮板输送机。

（2）按溜槽布置方式和结构，分为重叠式和并列式、敞底式与封底式溜槽刮板输送机。

（3）按单电机额定功率大小，分为轻型（P≤75kW）、中型（75kW160kW）刮板输送机。

（4）按刮板链的形式，分为中单链型、边双链型和中双链型。

2．刮板输送机的类型和适用范围

（1）刮板输送机的类型

学习文档 仅供参考 一、 输送原理及特点

埋刮板输送机是一种在封闭的矩形断面的壳体中，借助于运动着的刮板链条输送粉尘状、小颗粒及小块状等散料的连续输送设备。因为在输送物料时，刮板链条全埋在物料之中，故称为“埋刮板输送机”。

物料具有内摩擦力和侧压力等特性。在水平输送时、物料受到刮板链条在运动方向的推力，使物料被挤压，由于自重，在物料之间产生了内摩擦力，这种内摩擦力保证了料层之间的稳定状态，当它大于物料与槽壁之间的外摩擦力时，物料就形成连续整体的料流随着刮板链条向前输送。

垂直提升时，由于物料的提拱特性，在物料受到刮板链条在运动方向的推力后，物料中便产生了横向侧压力，形成物料的内摩擦力。同时，下水平段的不断给对上部物料产生推移力，迫使物料向上，当这些作用力大于物料和槽壁间的外摩擦力及物料自身的重量时，物料就形成连续整体的料流而被提升。因为刮板链条运动中的振动，料拱会时而破坏，时而形成，所以在垂直输送时，物料相对于链条会产生一种滞后现象，其对输送效率和速度略有影响，但并不阻碍正常工作。

埋刮板输送机结构简单，重量较轻，体积小，密封性好，安装维修比较方便。它不但能水平输送也能倾斜或垂直输送；不但能单机输送，而且能组合布置，串接输送；能多点加料，也能多点卸料，工艺布置较为灵活。由于壳体封闭，在输送物料时可以显著改善工作条件，防止环境污染。

二、 用途及分类

本厂生产的机型为通用型埋刮板输送机，可广泛用于化工、机械、冶金、轻工、粮食、医药、交通、水电等部门，用来输送粉尘状，小颗粒状和小块状物料

通用型埋刮板输送机分下面几种类型：

1、MS型 水平型埋刮板输送机；

2、MC型 垂直型埋刮板输送机；

3、MZ型 Z型埋刮板输送机；

水平型埋刮板输送机有普通型和大倾斜型之分，普通型的安装倾角为00≤a≤150，大倾斜型的安装倾角为150＜a＜300

通用型埋刮板输送机对所输送的物料有以下要求：

《上教案刮板机》PPT课件

第一章：教案刮板机简介

1.1 教案刮板机的定义

1.2 教案刮板机的用途

1.3 教案刮板机的工作原理

第二章：教案刮板机的结构与组成

2.1 主机部分

2.2 刮板部分

2.3 传动部分

2.4 控制系统

第三章：教案刮板机的操作与维护

3.1 教案刮板机的启动与停止

3.2 教案刮板机的操作步骤

3.3 教案刮板机的维护与保养

第四章：教案刮板机的安全注意事项

4.1 操作前的准备工作

4.2 操作过程中的安全措施

4.3 设备故障时的应急处理

第五章：教案刮板机的故障分析与排除

5.1 常见故障现象

5.2 故障原因分析

5.3 故障排除方法 第六章：教案刮板机的性能与选型

6.1 教案刮板机的性能指标

6.2 教案刮板机选型原则

6.3 教案刮板机型号与参数

第七章：教案刮板机在工业中的应用

7.1 教案刮板机在煤矿的应用

7.2 教案刮板机在电力行业的应用

7.3 教案刮板机在其他行业的应用

第八章：教案刮板机的环保与节能

8.1 教案刮板机环保措施

8.2 教案刮板机节能技术

8.3 教案刮板机的可持续发展

第九章：教案刮板机的技术创新与发展趋势

9.1 教案刮板机的技术创新

9.2 教案刮板机的市场发展趋势

9.3 教案刮板机的未来展望

第十章：教案刮板机的选购与售后服务

10.1 教案刮板机的选购要点

10.2 教案刮板机的安装与调试

10.3 教案刮板机的售后服务与支持

六、教案刮板机的性能与选型

6.1 教案刮板机的性能指标 生产能力：单位时间内处理的物料量。

耐用性：设备长期运行下的可靠性。

适应性：对不同物料和工况的适应能力。

维护性：设备的维护简便程度和维护周期。

6.2 教案刮板机选型原则

根据物料的性质（如硬度、湿度、粘性等）选择合适的刮板机。

考虑输送量与输送距离，确保设备满足生产需求。

考虑工作环境（如温度、湿度、腐蚀性等），选择适合的机型。
