《高速与客运专线铁路施工工艺手册》简介为满足高速及客运专线铁路的建设需要，铁道部工程管理中心杜永昌、辛维克、王晓州，中铁三局洪鑫组织130多位富有铁路工程施工经验的专家和工程技术人员，结合客运专线铁路的工程特点，广泛研究和吸取国外先进技术，充分总结我国铁路和相关行业工程施工经验，反复酝酿、精心选材编撰了《高速与客运专线铁路施工工艺手册》。

本手册已由科学技术文献出版社出版，A4精装本，1700页，340万字，包含2100余幅图表。

本手册以“内容详细、资料实用”为特点，以“帮助施工、服务现场”为己任，详细介绍了高速和客运专线铁路路基、桥梁、隧道、轨道和混凝土工程的190项施工工艺，其内容包括工艺概述、作业内容、质量标准及检验方法、施工准备、施工机械及工艺装备、工艺及质量控制流程、工艺步序说明、作业组织、生产效率及材料消耗、施工安全及环境保护，工序清晰，要点明确，措施可行，体现了适用性、先进性、可靠性和机械化、精细化，具有较强的实用性和操作性，是帮助现场管理和技术人员快速、高质量地完成施工工艺设计，组织现场施工，进行工序质量控制，解决施工中出现的问题的必备工具。

本手册可供建设、设计、监理单位的设计、施工管理；也可用于高速与客运专线铁路施工技术培训和大中专院校辅助教学；对铁路、公路、水利、建筑、市政等类似工程的施工和土木建筑类工程施工工艺学研究具有参考价值。

本手册由铁道部工程管理中心高级工程师杜永昌、副部长辛维克、副主任王晓州，中铁三局集团华海公司总经理洪鑫组织编写，初稿经过张承育、曹景阳、刘春、林振球、范恒秀、郑宝迪、袁广龙、马栋、韩文忠、何贤军等专家会审。

各章主编及修改稿审核人员如下：1 地基工程：主编马栋，郭秀琴，刘向东；审核霍玉华，孙明智，王爱国2 路堤工程：主编韩文忠，朱健身，张明新；审核袁广龙，刘中天，何贤军3 路堑工程：主编韩文忠，阚宏明，于卫华；审核袁广龙，刘中天，何贤军4 基床工程：主编李昌宁，武开平；审核程红彬，张维超5 过渡段工程：主编范恒秀，郝占胜；审核程红彬，张维超6 路基排水及防护工程：主编谌明朗，张昆伦；审核薛普，张传安7 桥梁基础与墩台工程：主编田宝华，文金朝，周乐凡；审核郑宝迪，王兴铎，马芝仪8 梁体预制工程：主编王立军，刘为民，蒋煜华；审核郑宝迪，程红彬9 架梁工程：主编黄武，刘中天；审核林原，刘乃生10 现灌梁及结合梁工程：主编田宝华，周乐凡，蒋模琴；审核郑宝迪，马芝仪，王兴铎11 涵洞工程：主编张昆伦，谌明朗，孙立云；审核张传安，薛普12 钻爆法隧道工程：主编赵元根，王武现，万武明，高存成；审核秦淞君，霍玉华，常艄东13 掘进机法隧道工程：主编吴全中，陈建军，徐军哲；审核刘春14 无碴轨道工程：主编王跃西；审核韩启孟，钱振地，晏红卫15 有碴轨道工程：主编要旭，张宁南，王纪然；审核韩启孟，晏红卫，钱振地16 混凝土工程：主编黄直久；审核向吉君17 技术专题：17-1 客运专线铁路路基沉降及控制技术（尤昌龙）；17-2 客运专线铁路桥涵沉降变形及控制技术（江忠贵）；17-3 隧道光面爆破及微振爆破技术（齐景岳）；17-4 超长距离复杂地质泥水平衡钢管顶进工法（陈建军）；17-5 混凝土工程腐蚀与防护技术简介（牛合体）；17-6 钢结构桥梁防腐涂装技术（江忠贵）；17-7无碴轨道无缝线路计算方法及施工设备简介（韩启孟）；17-8 新建铁路营业线施工安全管理规定（王纪然）；17-9 铁路桥梁战备器材及工程应用（刘长勇，张增勤；审核：黄植初）；17-10 铁路工程投资控制与施工企业责任成本管理（马卫东）目录施工工艺设计概述 (1)1 地基工程 (1)1-1 打入桩施工工艺 (1)1-2 振动沉管灌筑桩施工工艺 (16)1-3 袋装砂井施工工艺 (24)1-4 塑料排水板施工工艺 (31)1-5 真空预压施工工艺 (36)1-6 砂桩施工工艺 (41)1-7 碎石桩施工工艺 (45)1-8 粉体喷射搅拌桩施工工艺 (51)1-9 浆体喷射搅拌桩施工工艺 (56)1-10 高压旋喷桩施工工艺 (61)1-11 灰土挤密桩施工工艺 (66)1-12 水泥粉煤灰碎石桩（CFG桩）施工工艺 (73)1-13 强夯施工工艺 (81)1-14 原地面处理施工工艺 (87)1-15 桩帽板施工工艺 (91)1-16 洞穴处理施工工艺 (95)1-17 换填施工工艺 (100)1-18 砂、碎石垫层施工工艺 (104)1-19 多年冻土区片石通风路堤施工工艺 (107)1-20 多年冻土区保温板路基施工工艺 (111)1-21 多年冻土区热棒施工工艺 (116)2 路堤工程 (121)2-1 天然填料“区段流程法”填筑施工工艺 (121)2-2 黄土路堤施工工艺 (139)2-3 石灰改良土场拌填筑施工工艺 (145)2-4 石灰改良土路拌填筑施工工艺 (155)2-5 软土地基堆载预压路堤施工工艺 (161)2-6 加筋土路堤填筑施工工艺 (171)2-7 路基植物防护边坡施工工艺 (176)2-8 路基片石护坡施工工艺 (184)2-9 砌石挡土墙施工工艺 (189)2-10 混凝土及钢筋混凝土挡土墙施工工艺 (200)2-11 加筋土挡土墙施工工艺 (213)2-12 锚定板挡土墙施工工艺 (222)附录2-A WSN-1800系列硅压阻传感器介绍 (230)3 路堑工程 (233)3-1 机械开挖路堑施工工艺 (233)3-2 爆破开挖路堑施工工艺 (244)3-3 钢筋混凝土桩板式挡土墙施工工艺 (251)3-4 锚杆挡土墙施工工艺 (258)3-5 土钉墙施工工艺 (267)3-6 抗滑桩施工工艺 (275)3-7 预应力锚索施工工艺 (282)4 基床工程 (291)4-1 基床底层A、B组填料填筑施工工艺 (291)4-2 基床底层改良土场拌摊铺机法填筑施工工艺 (298)4-3 基床底层改良土填料路拌法施工工艺 (306)4-4 基床表层级配碎石（砂砾石）摊铺机法填筑施工工艺 (311)4-5 基床表面封闭层沥青混凝土施工工艺 (318)4-6 基床相关工程施工工艺 (324)5 过渡段工程 (333)5-1 路桥过渡段施工工艺 (333)5-2 路堤、路堑与横向结构物过渡段施工工艺 (345)5-3 路堤与路堑过渡段施工工艺 (349)5-4 路隧、桥隧过渡段施工工艺 (353)5-5 半填半挖及不同岩土接合过渡段施工工艺（357）6 路基排水及防护工程 (361)6-1 浆砌水沟施工工艺 (361)6-2 混凝土水沟现灌施工工艺 (366)6-3 混凝土水沟预制安装施工工艺 (374)6-4 防护栅栏制作安装工艺 (381)7 桥梁基础与墩台工程 (387)7-1 无支护基坑明挖施工工艺 (387)7-2 支撑法基坑明挖施工工艺 (394)7-3 喷射混凝土护壁法基坑明挖施工工艺 (398)7-4 土石围堰施工工艺 (401)7-5 钢板桩围堰施工工艺 (405)7-6 双壁钢围堰施工工艺 (410)7-7 钢套箱围堰施工工艺 (416)7-8 就地灌筑沉井施工工艺 (421)7-9 浮式沉井施工工艺 (430)7-10 人工挖孔灌筑桩施工工艺 (434)7-11 钻孔灌筑桩成孔施工工艺 (441)7-12 钻（挖）孔灌筑斜桩施工工艺 (460)7-13 沉入桩施工工艺 (465)7-14 桥梁基础及承台施工工艺 (475)7-15 桥梁基础水下混凝土灌筑施工工艺 (480)7-16 混凝土墩（台）钢模板一次灌筑法施工工艺 (487)7-17 混凝土墩身滑模法施工工艺 (494)7-18 混凝土墩身翻模法施工工艺 (498)7-19 混凝土墩身爬模法施工工艺 (502)7-20 装配式预应力混凝土墩台施工工艺 (505)7-21 墩（台）顶帽现场灌筑、支座安装施工工艺 (508)7-22 桥台附属工程施工工艺 (511)附录7-A 岩溶地区冲击成孔的关键技术 (514)附录7-B 旋挖钻机钻头的选择 (516)8 梁体预制工程 (519)8-1 T梁模板设计及制作工艺 (519)8-2 箱梁模板设计及制作工艺 (532)8-3 制梁台座设计及施工工艺 (539)8-4 简支梁钢筋制作与安装工艺 (545)8-5 后张梁预应力张拉工艺 (555)8-6 后张梁预制造孔及注浆工艺 (560)8-7 先张梁预应力张拉工艺 (566)8-8 T梁模板工程施工工艺 (574)8-9 箱梁模板工程施工工艺 (578)8-10 预应力混凝土简支梁静载弯曲试验工艺 (583)附录8-A 秦沈客运专线某梁场16m简支T梁静载试验 (587)9 架梁工程 (591)9-1 定点起吊导梁式架桥机运架梁施工工艺 (591)9-2 自行过孔导梁式架桥机运架梁施工工艺 (616)9-3 无导梁“一跨式”架桥机运架梁施工工艺 (634)9-4 无导梁步履式架桥机运架梁施工工艺 (647)9-5 并置箱梁步履式架桥机运架梁施工工艺 (669)9-6 运架一体式架桥机运架梁施工工艺 (682)9-7 龙门吊车架设箱梁施工工艺 (695)9-8 T梁架桥机运架梁施工工艺 (701)9-9 汽车吊架设T梁施工工艺 (715)9-10 预制梁段拼装施工工艺 (723)9-11 钢桁梁悬臂拼架施工工艺 (741)9-12 钢桁梁预拼就位施工工艺 (757)10 现浇梁及结合梁工程 (773)10-1 预应力混凝土简支T梁满布支架灌筑法施工工艺 (773)10-2 预应力混凝土简支箱梁膺架灌筑法施工工艺 (777)10-3 预应力混凝土连续箱梁移动模架灌筑法施工工艺 (782)10-4 预应力混凝土箱梁移动模架造桥机灌筑法施工工艺 (786)10-5 预应力混凝土连续箱梁悬臂灌筑法施工工艺 (796)10-6 预应力混凝土连续箱梁悬臂拼装法施工工艺 (802)10-7 钢梁钢筋混凝土桥面板结合梁膺架法施工工艺 (808)11 涵洞工程 (813)11-1 基坑无支护开挖施工工艺 (813)11-2 支撑和护壁法基坑开挖施工工艺 (820)11-3 土围堰和土袋围堰施工工艺 (828)11-4 涵洞浆砌片石基础砌筑施工工艺 (831)11-5 涵身混凝土灌筑施工工艺 (839)11-6 倒虹吸管施工工艺 (853)11-7 渡槽施工工艺 (858)11-8 管涵顶进施工工艺 (864)11-9 框架涵节预制工艺 (872)11-10 框架涵顶进施工工艺 (877)11-11 涵洞模板制作安装工艺 (887)11-12 涵洞钢筋制作安装工艺 (900)11-13 涵洞沉降缝施工工艺 (914)11-14 涵洞防水层、保护层施工工艺 (917)11-15 涵洞端翼墙及附属工程施工工艺 (922)12 钻爆法隧道工程 (931)12-1 洞口工程施工工艺 (931)12-2 缓冲结构施工工艺 (938)12-3 超前地质预测预报实施工艺 (941)12-4 全断面开挖施工工艺 (945)12-5 台阶法开挖施工工艺 (957)12-6 中隔壁法（CD法）开挖施工工艺 (961)12-7 交叉中隔壁法（CRD法）开挖施工工艺 (965)12-8 双侧壁导坑法开挖施工工艺 (969)12-9 锚杆及喷射混凝土支护施工工艺 (973)12-10 钢架（加钢筋网）支护施工工艺 (978)12-11 超前支护施工工艺 (981)12-12 隧道结构防排水施工工艺 (985)12-13 衬砌施工工艺 (990)12-14 仰拱及仰拱填充施工工艺 (996)12-15 预制混凝土底板铺设施工工艺 (1000)12-16 岩溶隧道施工工艺 (1005)12-17 瓦斯隧道施工工艺 (1009)12-18 黄土隧道施工工艺 (1017)12-19 挤压地质大变形隧道施工工艺 (1020)12-20 乌鞘岭隧道千枚岩地层变形控制及快速施工工艺 (1022)12-21 有轨斜井施工工艺 (1033)12-22 监控量测工艺 (1041)12-23 施工通风工艺 (1046)附录12-A 截水帷幕注浆工艺设计 (1059)附录12-B 黑山寺隧道施工技术简介 (1061)附录12-C 风险评估及应急预案设计原则及要求 (1063)13 掘进机法隧道工程 (1067)13-1 隧道掘进机施工技术 (1067)13-2 敞开式TBM施工工艺 (1076)13-3 护盾式TBM施工工艺 (1088)13-4 土压平衡盾构机施工工艺 (1119)13-5 泥水加压式盾构施工工艺 (1140)13-6 盾构管片制作与安装工艺 (1160)13-7 同步注浆施工工艺 (1171)13-8 掘进渣土改良工艺 (1175)13-9 盾构始发施工工艺 (1178)13-10 盾构过站施工工艺 (1183)13-11 盾构到站施工工艺 (1188)14 无碴轨道工程 (1193)14-1 CRTS I型板式无碴道床施工工艺 (1193)14-2 CRTS II型板式无碴道床施工工艺 (1209)14-3 CRTS III型板式无碴道床施工工艺 (1221)14-4 CRTS I型双块式无碴道床施工工艺 (1229)14-5 CRTS II型双块式无碴道床施工工艺 (1242)14-6 无碴道岔施工工艺 (1252)14-7 长枕埋入式无碴道床施工工艺 (1261)14-8 弹性支承块式无碴道床施工工艺 (1267)14-9 长钢轨焊接施工工艺 (1272)14-10 长钢轨铺设施工工艺 (1279)14-11 无碴轨道CPG500型铺轨机长轨铺设施工工艺 (1283)14-12 工地钢轨接触焊施工工艺 (1287)14-13 工地钢轨铝热焊施工工艺 (1291)14-14 应力放散及无缝线路锁定施工工艺 (1297)14-15 轨道整理施工工艺 (1302)附录14-A GRP1000在铺轨施工测量中的应用 (1306)15 有碴轨道工程 (1311)15-1 底层道碴铺设施工工艺 (1311)15-2 单枕连续法铺设长钢轨施工工艺 (1313)15-3 上碴整道施工工艺 (1318)15-4 换铺长钢轨施工工艺 (1323)15-5 有碴轨道CPG500型铺轨机长轨铺设施工工艺 (1330)附录15-A 铺轨相关设备及其技术性能 (1339)16 混凝土工程 (1345)16-1 搅拌楼(站)拌制混凝土施工工艺 (1345)16-2 泵送混凝土施工工艺 (1362)16-3 桩结构水下混凝土灌筑施工工艺 (1372)16-4 基础、墩台结构混凝土灌筑施工工艺 (1381)16-5 桥梁梁体混凝土灌筑施工工艺 (1391)16-6 隧道衬砌结构混凝土灌筑施工工艺 (1400)16-7 混凝土蒸汽法养护施工工艺 (1407)16-8 混凝土蓄热法养护施工工艺 (1412)16-9 混凝土节水保湿法养护施工工艺 (1424)16-10 混凝土涂层法养护施工工艺 (1428)附录16-A 铁路混凝土的耐久性指标 (1431)附录16-B 铁路混凝土用原材料质量标准及检验方法 (1433)附录16-C 铁路混凝土选定配合比的要求 (1441)附录16-D 高性能混凝土配合比设计 (1445)附录16-E 铁路混凝土施工质量检验要求 (1449)17 技术专题 (1453)17-1 客运专线铁路路基沉降变形及控制技术（1453）17-2 客运专线铁路桥涵变形及控制技术 (1465)17-3 隧道光面爆破及微振动爆破技术 (1473)17-4 超长距离复杂地质泥水平衡钢管顶进工法 (1503)17-5 混凝土工程腐蚀与防护技术简介 (1513)17-6 钢结构桥梁防腐涂装技术 (1532)17-7 无碴轨道无缝线路计算方法及施工设备简介 (1542)17-8 新建铁路营业线施工安全要点 (1549)17-9 铁路桥梁战备器材及工程应用 (1569)17-10 铁路工程投资控制与施工企业责任成本管理 (1619)（a （（（（（（（（（b （（（（（（（（（（（c （（（（（（（（（（（（（（d （（（（（（（（施工工艺设计解析图。

合集下载

(建筑施工工艺标准)铁路客运专线桥涵施工指南

(建筑施工工艺标准)铁路客运专线桥涵施工指南


9 当采用桥梁预制和运架施工方案时，尚应调查以下内容： 1）施工便道、路基、桥梁墩台等有关运架梁的施工情况及施工资料。 2）对运梁车及组装后的架桥机运行地段的高压线、通讯线、广播线、立交桥、隧道、 渡槽及一切影响架桥机走行净空和工作净空的障碍物进行调查测量，提出解决办法并要求 在运架梁前完成整治工作。 3）特殊困难架梁地段的地形、各桥电力供应情况及道路运输情况。 4）材料及梁运输路径和架桥机架设顺序。 2.1.4 施工调查前，应与当地有关部门联系。施工调查时，应携带必要的文件、图纸及重 点工程的设计资料等，采用现场勘察和沿线走访，核对图纸资料。 2.1.5 现场调查工作完毕，应编写施工调查报告。施工调查报告的内容为： 1 工程概况：如线路的经由；工程、水文地质情况；工程分布;重点桥梁工程情况； 施工的特点和难易程度；工程数量等。 2 施工条件：工程场地情况；沿线交通和供水、供电、供油情况；主要材料和地方材 料的供应条件和供应方式，砂石料源情况；临时房屋和临时通信的解决条件等。 3 提出以下施工建议方案： 1）施工区段划分，施工队伍驻地、大型临时工程的布置。 2）施工道路的布局。 3）施工供水、供电网络和工地发变电站的设置。 4）砂石料场选定和场地布置、开采规模、运输方法及供应范围。 5）主要材料供应基地、桥头制梁场等的位置和规模。 6）重点桥梁工程施工方法及措施。 7）施工机具设备和利用地方机械设备的意见。 8）影响施工的障碍物的拆迁方案。 9）箱梁运输路径和桥梁架设顺序。 10）施工调查过程中发现的主要问题和优化设计的意见。 11）对现有施工便道的改扩建方案。 2.1.6 开工前，应根据设计文件和任务要求，应用网络技术编制实施性施工组织设计，其 主要内容包括：工程特点；主要施工方法；技术措施；施工进度；工程数量；完成工作量 计划；材料设备及劳力计划；施工现场布置平面图；保证施工安全、质量和合同工期的措 施；环境保护措施；制架梁辅助工程和水电供应等。 开工前应做好所需材料机具的准备工作，包括：材料供应渠道、材料的储存、机具配 备方案、机具购置和调配、砂石料供应等。 施工单位在作施工调查的过程中，应详细调查当地水资源及电力供应情况，作好完善 的水电供应方案。充分利用地方电讯设备，必要时也可架设通讯线路。 2.1.7 实施性施工组织设计中规划的临时设施，应包括生产房屋、生活房屋、施工便桥、 工程现场内外交通道路、工地供电和供水设备及其它小型临时设施等，宜在正式开工前完 成。起重设备、施工便桥在使用前应予以验收并做好记录，使用过程中应有安全防护措 施。高空作业过程中要做好安全防护。 2.1.8 施工前应对施工方案、技术措施和保证工程质量、施工安全等认真进行研究和深入 细致地讨论，做到有计划、有步骤地完成施工。 2.1.9 施工前应对参加施工人员按有关客运铁路相关技术标准进行培训和考核，做到持证 上岗。 2.1.10 正式工程开工前，要做好各项施工准备工作和施工图（资料）核对优化工作，经 检查合格后，才能申请开工。工程开工必须具备以下条件： 1 经批准的设计文件、施工图或施工资料能满足施工需要； 2 征地、拆迁、城市规划、环保评估已经完成； 3 中线复测及工点放线已完成，施工桩撅完备； 4 施工组织设计已经编制完成并已按规定的程序审核批准；
高速铁路路基工程施工技术指南学习要点

高速铁路路基工程施工技术指南学习要点

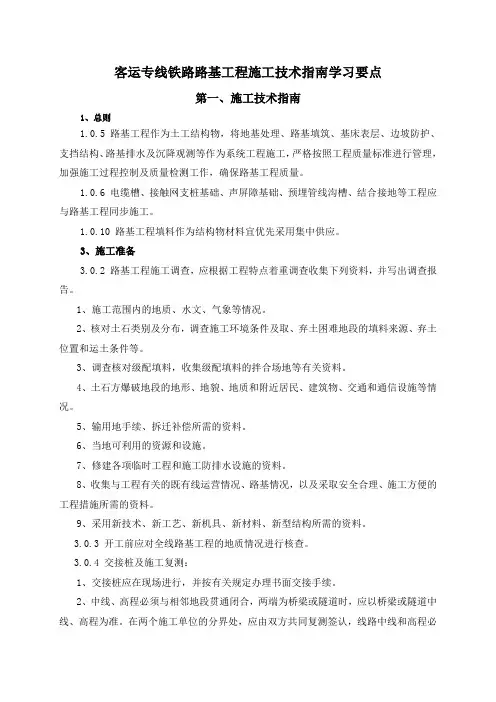

客运专线铁路路基工程施工技术指南学习要点第一、施工技术指南1、总则1.0.5 路基工程作为土工结构物，将地基处理、路基填筑、基床表层、边坡防护、支挡结构、路基排水及沉降观测等作为系统工程施工，严格按照工程质量标准进行管理，加强施工过程控制及质量检测工作，确保路基工程质量。

1.0.6 电缆槽、接触网支桩基础、声屏障基础、预埋管线沟槽、结合接地等工程应与路基工程同步施工。

1.0.10 路基工程填料作为结构物材料宜优先采用集中供应。

3、施工准备3.0.2 路基工程施工调查，应根据工程特点着重调查收集下列资料，并写出调查报告。

1、施工范围内的地质、水文、气象等情况。

2、核对土石类别及分布，调查施工环境条件及取、弃土困难地段的填料来源、弃土位置和运土条件等。

3、调查核对级配填料，收集级配填料的拌合场地等有关资料。

4、土石方爆破地段的地形、地貌、地质和附近居民、建筑物、交通和通信设施等情况。

5、输用地手续、拆迁补偿所需的资料。

6、当地可利用的资源和设施。

7、修建各项临时工程和施工防排水设施的资料。

8、收集与工程有关的既有线运营情况、路基情况，以及采取安全合理、施工方便的工程措施所需的资料。

9、采用新技术、新工艺、新机具、新材料、新型结构所需的资料。

3.0.3 开工前应对全线路基工程的地质情况进行核查。

3.0.4 交接桩及施工复测：1、交接桩应在现场进行，并按有关规定办理书面交接手续。

2、中线、高程必须与相邻地段贯通闭合，两端为桥梁或隧道时，应以桥梁或隧道中线、高程为准。

在两个施工单位的分界处，应由双方共同复测签认，线路中线和高程必须与管界外的控制桩和水准点闭合。

3、线路控制桩和路基中线、高程测量误差应符合现行客运专线铁路工程测量的有关规定，测量工作必须贯彻“双检制”。

对主要的中线控制桩应测设护桩并作出记录。

边桩应根据贯通后的中线、高程测设，在地形、地质变化处应加测横断面的地面线。

3.0.5 施工前，根据设计文件提供的资料，按照现行《铁路工程土工试验规程》（TB10102）对路基填料理进行复查和试验，确认填料类别，按规定填写土工试验报告，经审查签证后方可使用。

高速铁路系杆拱桥施工工法

高速铁路系杆拱桥施工工法

高速铁路系杆拱桥施工工法高速铁路系杆拱桥施工工法一、前言高速铁路系杆拱桥是一种常见的铁路桥梁形式，其施工工法直接影响着桥梁的品质和安全。

本文将详细介绍高速铁路系杆拱桥施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析，并给出工程实例。

二、工法特点高速铁路系杆拱桥施工工法具有如下特点：1. 适应性强：可以适应不同地形和桥梁设计要求。

2. 结构简单：相对于其他桥梁形式，系杆拱桥的结构相对简单，便于施工。

3. 施工周期短：采用系杆拱桥施工工法可以大大缩短施工周期。

4. 经济性高：相对于其他桥梁形式，系杆拱桥施工工法成本较低，经济性高。

5. 承载能力大：系杆拱桥的特殊结构使得其承载能力出色。

三、适应范围高速铁路系杆拱桥施工工法适用于以下情况：1. 高速铁路及其支线的建设。

2. 自然地理条件良好的地区，如平原、山区等。

3. 不需要大桥高度的地区。

四、工艺原理高速铁路系杆拱桥施工工法的实际工程可以理解为通过系杆对临时搭设的造桥支撑体进行牵引，逐渐将其送到预定位置。

具体采取以下技术措施：1. 桥墩基础施工：根据设计要求，在桥墩位置进行地基开挖，然后进行浇筑混凝土，形成桥墩基础。

2. 支撑体搭设：在桥墩上搭设临时支撑体，用以承载施工过程中的重量。

3. 构造件制作：根据设计要求，制作系杆和其他构造件。

4. 系杆牵引：通过牵引机构将系杆逐渐拉向目标位置，并将其与桥墩上的连接点连接。

5. 结构完善：将搭设的支撑体逐渐卸载，通过施工工艺对系杆拱桥进行结构完善。

五、施工工艺高速铁路系杆拱桥施工工艺包括以下施工阶段：1. 基础施工：进行桥墩基础的地基开挖和混凝土浇筑。

2. 支撑体搭设：在桥墩上搭设临时支撑体，用以承载施工过程中的重量。

3. 构件制作：制作系杆和其他构造件。

4. 系杆牵引：通过牵引机构将系杆逐渐拉向目标位置，并将其与桥墩上的连接点连接。

5. 结构完善：将搭设的支撑体逐渐卸载，通过施工工艺对系杆拱桥进行结构完善。

新建时速300~350公里客运专线铁路隧道施工培训教材

新建时速300~350公里客运专线铁路隧道施工培训教材


总之，目前要解决的问题是：高速运营条件下的超大 断面隧道的设计施工问题。 因此、客运专线的隧道工程，将是提高我国隧道设 计施工技术的重要机遇。我们应该下大力气，切实地做出 具有时代意义的贡献。
二、重点控制的施工环节
控制的内容： 运输方式及隧道开挖 重视地质超前预报，尽早确定施工预案 监控量测及时反馈,调整支护参数与施工方案. 加强防排水施工工艺研究. 强化严格过程控制，保证工程质量。
地质预报的内容 断层及断层影响带的位置、规模及其性质。 软弱夹层的位置、规模及其性质。 岩溶的位置、规模及其性质。 不同岩性、围岩级别变化界面的位置。 工程地质灾害可能发生的位置和规模。 含水构造的位置、规模及其性质。 地质预报的方法：地质雷达、超前钻探、HSP(声波）、TSP（地震 波）等。
地质预报工作和流程图

首先，如何认识客运专线中隧道工程与一般线路中隧道 工程有何不同。
(一)、列车运行的高速度，引起的列车——空气动力学问 题突出，不容忽视； 这包括： · 隧道净空有效断面积的确定－舒适性； ·列车运行产生的空气压对结构物的影响－耐久性； ·对周边环境的影响－缓冲结构的设置。三个方面的 问题。
(二)、考虑列车高速运营的特点，隧道的净空有效断 面积增大，例如在350km/h速度的条件下,Ⅴ级围岩 隧道的开挖断面积可达170m2，属于超大断面隧道的 范畴，与三车道公路隧道的开挖断面积相当，给设 计、施工提出来许多新课题； (三)、由于开挖断面积的增大，施工难度也急剧增加， 特别是对一般地质条件下的初期支护技术和不良地质 条件下的超前支护技术，提出来很高的要求；
量测内容：
监控量测项目分为必测项目和选测项目。必测项目 为日常施工管理必须进行的量测并纳入工序管理，内容 包括： 洞内收敛量测；拱顶下沉；地表沉降观测等。
