GEN2 CN-MRL 安全钳—限速器联动测试

论电梯限速器一安全钳联动的试验摘要:本文结合自己多年的工作经验,对限速器及安全钳作一次较系统的分析,供同行指正。

关键词:限速器安全钳联动试验电梯限速器－安全钳系统是当电梯失控超速时自动制停轿厢或对重的一道防线,是十分重要的安全保护装置。

限速器－安全钳系统的动作失效将给乘客及电梯带来不良影响甚至造成严重后果,业界对此已多有讨论。

1 限速器－安全钳系统组成及工作原理限速器－安全钳系统由安全钳、限速器与其绳轮张紧装置以及其他连接部件所组成。

限速器－安全钳系统的工作原理:当电梯运行速度超过了限速器的额定动作速度,则限速器卡紧机构动作使限速器绳轮停止转动,限速绳也在限速器轮槽摩擦力的作用下停止运动,从而带动安全钳楔块(钳块)停止运动,但此时轿厢(或对重)仍在继续运行,故楔块相对轿厢(或对重)来说是作逆向运动,即楔块被提拉到与导轨紧密相贴,从而制停住轿厢(或对重)。

2 分析限速器因素限速器的选用要符合要求。

安装与检查中应注意在设备进场时按有关规范、标准的要求和国家认定的型式试验机构的报告进行核对,限速器的动作速度应满足有效监测电梯超速的要求。

限速器电气安全开关不起作用,因此当电梯超速后,控制电路未被强制断开,制动器未抱闸。

这分两种情况:其一是限速器上电气开关粘连或其它原因的短路,其二是限速器电气开关不能被机械装置打掉。

由于限速器出厂前经过调定,故后一种情况很少见,一般不会发生。

限速器棘爪只能卡入一部分的制动轮(棘轮)轮齿中。

正常情况下限速器超速达到调定值时,棘爪应当就能卡入最近制动轮轮齿,及时保护乘客及电梯安全。

为防止类似情况发生,建议安装与检验人员在作限速器－安全钳联动试验终了复位时(此时棘爪仍卡入制动轮轮)反向运行一周。

辨别方法很简单,正常状况下每个制动轮轮齿应都能被棘爪触碰而发出清脆的声音,否则应更换。

特别需要提醒的是:这种缺陷情况很隐蔽,如未能及时发现,万一发生事故后果将十分严重。

限速器绳提拉力不够,当电梯超速后不能操纵轿厢(或对重)安全钳动作。

电梯检验中安全钳和限速器相关问题探讨摘要：城市化进程的加快促使高层房屋建筑成为当前建筑的发展趋势，高层建筑中电梯是必不可少的组成部分，电梯与人们的生产生活息息相关。

在电梯运行中，限速器-安全钳是一种不可或缺的安全保护装置，可以在出现突发情况，如电梯超速、失控或者悬挂装置断裂时，及时动作，将电梯制停在导轨上，避免电梯垂直掉落，以保证使用者的人身安全。

因此，在电梯安全检验中，做好限速器-安全钳装置的检查，对其常见故障进行全面分析和处理，是非常重要的。

关键词：限速器-安全钳检验；重要性；故障分析确保电梯的安全运行对于保护人们的人身安全具有至关重要的作用。

在对电梯进行检验时，不仅要对电梯运行的合理性和稳定性进行考虑，还应不断的对电梯运行过程中所出现的各种安全事故因素进行考虑，进而才能有效的提高电梯的运行安全质量。

而安全钳和限速器在电梯运行中的使用，可有效的避免出现以上问题，进而就能有效的保证电梯的安全运行。

本文就针对电梯检验中安全钳和限速器的常见问题展开具体的分析与讨论。

1、安全钳的工作原理、常见的问题及其处理措施1.1安全钳工作原理电梯安全钳通常是借助限速器的动作使得整个夹绳钳夹住限速器的绳子，轿厢会在这一过程中继续向下运行，限速器绳就会使得安全钳连杆机构受到提拉的作用，如果安全钳联杆机构动作的时候，安全钳制动元件就会和导轨相互接触，导轨两侧位置中的安全钳就会同时夹紧在导轨的上面，这样就能够使得轿厢强制停止，此外，安全钳上面的电气开关也会在这一过程中会起到一定的作用，系统的安全回路会在这一过程中被切断，从而使得电机也停止运行。

1.2安全钳常见的问题及其处理措施（1）安全钳的内部存在油泥或者是灰尘等异物，这些物质就会对安全钳构成一定的不利影响，使其无法夹住导轨，针对这种问题，我们应该将安全钳拆卸下来，之后对钳口内部的异物进行全面的清理。

（2）限速器夹绳钳的制动力不够大，没有办法牢固的夹住限速钢绳，在这样的情况下就会出现失效的情况。

限速器及其安全钳在电梯检验中相关问题探讨摘要:电梯因为其独特的特性和优点，在很多高层建筑中有广泛应用。

但是，在电梯运行中如果出现了下坠或是超速事故，将会对乘客的生命造成很大威胁。

要想让电梯在最短时间内停止，能够有效停止和减缓下坠的速度，就必须充分利用安全钳的功能。

基于此，本文主要分析并解决电梯检查中安全钳与限速器有关的问题，真正做好电梯的日常检查，有效减少电梯的安全事故。

关键词：电梯检验；安全钳；限速器引言现如今，电梯的使用已经非常广泛与常见，无论是在居民的住宅楼还是商厦中，都可以看到电梯的身影，电梯更是与人们的日常生活、工作之间都有紧密联系。

电梯的使用，可以帮助人们快速到达自己的目的地。

电梯在运行期间，安全是人们最注意关心和重视的问题，相关工作人员针对电梯的运行情况进行认真检查，目的就是为了排除电梯运行期间存在的安全隐患，确保电梯在运行时可以更加稳定、安全，安全钳和限速器是电梯中非常重要的装置，对其问题进行检验，对确保电梯安全运行有重要的作用、意义。

1安全钳及限速器的主要作用电梯安全钳及限速器的主要功能是在电梯运行中，当电梯出现坠落、超速等危险，而其他安全措施都失效的情况下，安全钳和限速器就会同时起到阻止电梯下坠和超速的作用。

对于限速器来说，它的主要功能就是监控电梯的速度，如果电梯在行驶过程中出现了超速现象，那么通过安全钳的辅助可以让电梯轿厢停下来。

通常来讲，电梯在行驶的时候，无论是上行还是下行，都要设置对应的转速，而电梯就是在这个范围内运行，一旦出现了超速之类的紧急状况，那么限速器就会首先启动，伴随着它的动作，甚至会切断刹车的动力，从而达到刹车的效果。

如果升降机的转速超过了正常的115%，那么限速器就会和安全钳一起工作，从而强行控制电梯。

简单来说，限速器就是电梯的控制器，而安全钳就是它的执行者。

2电梯检验中安全钳和限速器相关问题2.1使用时间较长当工作人员参与电梯检验过程中去后，一定要针对限速器和安全钳加强关注与重视，针对二者进行全面检验，只有这样，才能够确保电梯稳定运行。

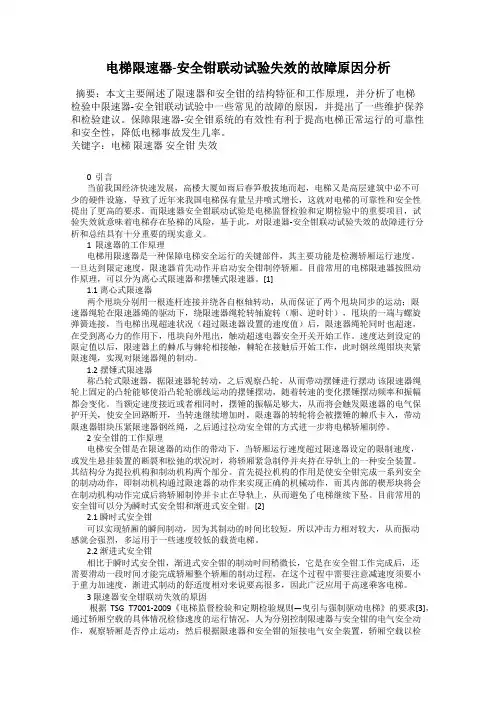

电梯限速器-安全钳联动试验失效的故障原因分析摘要：本文主要阐述了限速器和安全钳的结构特征和工作原理，并分析了电梯检验中限速器-安全钳联动试验中一些常见的故障的原因，并提出了一些维护保养和检验建议。

保障限速器-安全钳系统的有效性有利于提高电梯正常运行的可靠性和安全性，降低电梯事故发生几率。

关键字：电梯限速器安全钳失效0 引言当前我国经济快速发展，高楼大厦如雨后春笋般拔地而起，电梯又是高层建筑中必不可少的硬件设施，导致了近年来我国电梯保有量呈井喷式增长，这就对电梯的可靠性和安全性提出了更高的要求。

而限速器安全钳联动试验是电梯监督检验和定期检验中的重要项目，试验失效就意味着电梯存在坠梯的风险，基于此，对限速器-安全钳联动试验失效的故障进行分析和总结具有十分重要的现实意义。

1 限速器的工作原理电梯用限速器是一种保障电梯安全运行的关键部件，其主要功能是检测轿厢运行速度。

一旦达到限定速度，限速器首先动作并启动安全钳制停轿厢。

目前常用的电梯限速器按照动作原理，可以分为离心式限速器和摆锤式限速器。

[1]1.1 离心式限速器两个甩块分别用一根连杆连接并绕各自枢轴转动，从而保证了两个甩块同步的运动；限速器绳轮在限速器绳的驱动下，绕限速器绳轮转轴旋转（顺、逆时针），甩块的一端与螺旋弹簧连接，当电梯出现超速状况（超过限速器设置的速度值）后，限速器绳轮同时也超速，在受到离心力的作用下，甩块向外甩出，触动超速电器安全开关开始工作。

速度达到设定的限定值以后，限速器上的棘爪与棘轮相接触，棘轮在接触后开始工作，此时钢丝绳钳块夹紧限速绳，实现对限速器绳的制动。

1.2摆锤式限速器称凸轮式限速器，据限速器轮转动，之后观察凸轮，从而带动摆锤进行摆动该限速器绳轮上固定的凸轮能够使沿凸轮轮廓线运动的摆锤摆动，随着转速的变化摆锤摆动频率和振幅都会变化。

当额定速度接近或者相同时，摆锤的振幅足够大，从而将会触发限速器的电气保护开关，使安全回路断开，当转速继续增加时，限速器的转轮将会被摆锤的棘爪卡入，带动限速器钳块压紧限速器钢丝绳，之后通过拉动安全钳的方式进一步将电梯轿厢制停。
