重汽潍柴气缸套件号及配比说明

  • 格式：xls
  • 大小：421.50 KB
  • 文档页数：4

购重卡配件就到同心国际商城

同心国际商城——重卡配件网购的首选目前市场销售的气缸套有五亭桥和中原内配两个厂家，五亭桥主要给潍柴装机中原内配主要给重汽装机。61500010014 属67级；WD615 280马力发动机；

匹配活塞61560030016；

匹配活塞销61560030013；重汽潍柴气缸套件号及匹配活塞环61560030008/39/47；

61560010319 属68级；WD615 310马力发动机

匹配活塞61560030009；匹配活塞销61560030013；

匹配活塞环61500030039；0014和0319缸套相同，但材质不同；319缸套可以代替014缸套，但014不能代替319，319缸套现在也较少使用，已被034欧2缸套代替。61500010344（潍柴号）VG1500010344（重汽号），两种都属于欧Ⅱ发动机；

匹配活塞VG1560037011、612600030011、612600030015；

匹配活塞销61560030013；匹配活塞环612600030053（梯形环612600030035据曲锥面环612600030036螺旋撑簧油环612600030037）VG1540010006 D10 国Ⅲ；WD615 310马力发动机匹配活塞VG1560037011、612600030011、VG1560030010、612600030010、612600030071；

匹配活塞销61560030013；

匹配活塞环VG1540030005；VG1560030050、6126000300800344、0015、0006三种缸套外观和使用相同，只是内壁有差异，0344内臂是乱纹，0015内壁是较浅的网纹，省油。612630010015 WP10电喷、EGR发动机

匹配活塞612600030047、612600030034、612600030068；

匹配活塞销61560030013；

匹配活塞环612600030053；WP10(WEICHAI POWER的英文缩写，10是排量)发动机最大375马力，属于欧3排放。WP10发动机有EGR的也有电喷的，我们要如何区分呢？像WP10.340NE32这种马力后面带后缀的都不是电喷式，而WP10.340没有后缀的是电喷发动机。612630010055 P12欧Ⅲ发动机匹配活塞612630020152、612630020024；匹配活塞销612630020025；

匹配活塞环612630020026+27+28；

匹配卡簧：612630020029；

VG1246010028 D12欧Ⅲ发动机，重汽豪沃 A7匹配活塞VG1246030001；

匹配活塞销VG1246030002；

匹配活塞环梯形环：VG1246030004、锥面环：VG1246030005、油环：VG1246030006

在缺货的情况下VG1246010028和612630010055可以互相代替。

61800010125 WD618发动机匹配活塞612600030017；

匹配活塞销61560030013；

匹配活塞环612600030051；WD618发动机是一款过渡机型，发动机气缸套为了满足当时大马力的需求从WD615发动机气缸套的基础上加高了，所以WD618的缸体是唯一的：612600900131；连杆也是加长的：61800030041。件号及配比说明

合集下载

潍柴发动机参数[技巧]

潍柴发动机参数[技巧]

潍柴发动机参数[技巧]

潍柴发动机参数

潍柴发动机参数

潍柴发动机的一些参数(先简单介绍一下， ,,,,, (,表示water(意思是水冷),表示上diesel(柴油机)在一起就表示是水冷柴油机

潍柴 ,,,,,发动机的参数:

WD615系列卡车用柴油机型谱表

机型 WD615.58 WD615.56 WD615.50 WD615.50 WD615.46 WD615.44 WD615.44

WD615.38 WD615.34 WD615.31 WD615.30

缸径×行程 (mm) 126×130

排量 (L) 9.726

额定功率(kW) 176-240 193-262 206-280 213-290 266-360 243-330 235-320

280-380 250-340 228-310 221-300

额定转速(r/min) 2200 2200 2200 2200 2200 2200 2200 2400 2200 2200

2200 最大扭矩(Nm) 1000 1100 1160 1160 1460 1250 1250 1460 1350 1160 1160

最大扭矩转速(r/min) 1300,1600 1100,1600 1400,1600 1100,1600 最低燃油耗

(g/kW.h) ?198

净重(kg) 875 排放 欧II

外形尺寸

长×宽×高(mm) 1566×582×1024

WP10国?系列柴油机主要性能和技术参数 机型 WP10

项目 240 270 290 336 375

额定功率,额定转数kW,r, min 175,2200 199,2200 213,2200 247,2200

276,2200 最大扭矩N.m.m 1000 1100 1160 1250 1460

最大扭矩转数 r,min 1200-1600 1200-1600 1200-1600 1200-1600 1200-1600

第三节WD618、WD12系列柴油机

第三节WD618、WD12系列柴油机

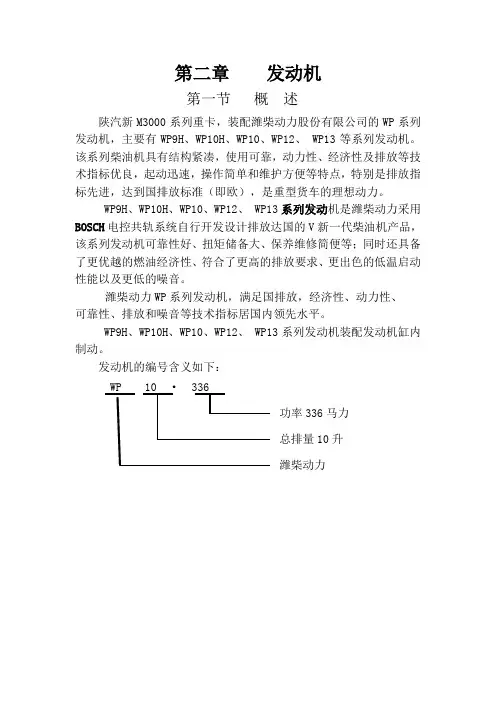

第二章 发动机
