三峡望家坝园路工程施工技术

向家坝水电站位于金沙江下游，是金沙江梯级开发的最后一级电站。

坝址位于峡谷出口处，左岸为四川省宜宾县，右岸为云南省水富县安边镇。

坝址距下游宜宾市32km,距水富县城约1.5km。

内昆铁路在坝址下游3km处设有水富站。

工程枢纽主要由挡水建筑物、泄洪消能建筑物、冲排沙建筑物、左岸坝后引水发电系统、右岸地下引水发电系统、通航建筑物及灌溉取水口等组成。

其中拦河大坝为混凝土重力坝，电站厂房分列两岸布置，泄洪建筑物位于河床中部略靠右侧，一级垂直升船机位于左岸坝后厂房左侧，左岸灌溉取水口位于左岸岸坡坝段，右岸灌溉取水口位于右岸地下厂房引水口右侧，冲沙孔和排沙洞分别设在升船机坝段的左侧及右岸地下厂房的进水口下部。

坝顶全长909.25m,最大坝高162m，电站设计正常蓄水位380.00m，左岸坝后及右岸地下厂房各安装有4台单机容量为750MW机组，总装机容量6000MW。

本次二期工程主要包括右非坝段、泄水坝段（含消力池）、厂房坝段（含坝后厂房）、升船机坝段、冲沙孔高程340.00m以上部分、左非①〜左非⑥高程280.00m 以上部分、导流底孔封堵、冲沙孔导流底孔段改造及二期导流工程。

本次施工组织研究的主要依据:a) 右岸施工区地形、地质、施工条件;b) 向家坝水电站可性行研究报告;c) 相关专题报告;d) 有关会议审查意见;e) 国家与行业现行有关规程规范。

2007年4月我局受向家坝工程建设部的委托，对《二期工程混凝土施工项目施工组织设计的八大技术难题》进行了研究，通过分析比较论证、主要结论如下:1、二期工程施工总布置中、施工场地规划基本能满足两个标段施工需要、在施工道路的规划设计中、由于本工程施工强度高、受下基坑的施工道路宽度的限制，车流量较大，为减少施工干扰，需进一步研究在大坝基坑内形成循环道路的可能性。

2、二期工程施工总进度与坝体分缝关系很大、采用一条纵缝、混凝土施工主导设备布置均能满足施工强度要求，坝体施工进度也能够满足节点工期的要求、采用二条纵缝、坝体强度加大、需考虑增加部分混凝土施工主导设备、施工风险较大。

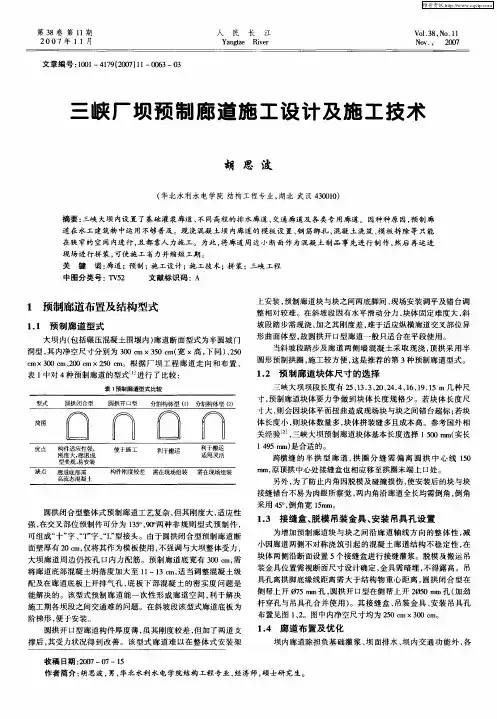

面壁厚有 ２ ｍ， ０ｃ 仅将 其作 为模 板使用 ， 强调 与大坝整体受力 ， 不
大坝廊 道周边仍按 孑 口内力 配筋 。预制 廊道底宽 有 ３０ｃ 需 Ｌ ０ ｍ，
将廊道底部混凝 土坍 落度 加大至 １ —１ ｍ， １ ３ｃ 适当调整？ 凝土级 昆 配及在廊道底板上开排 气孑 ， Ｌ 底板 下部混凝 土 的密实度 问题是
道在 水工建筑物 中运 用不够普及 。现 浇混凝 土坝 内廊 道的模 板设置 、 钢筋 绑扎 、 混凝土浇 筑、 板拆 除等只 能 模
在狭 窄的空间 内进行 ， 都靠人 力施工。为此 ， 且 将廊道 周边 小断面作 为混 凝土制 品事先进行 制作 ， 然后再 运进 现场进行拼装 ， 可使 施工省力并缩短工期 。 关 键 词： 道； 廊 预制 ；施工设计 ； 工技 术 ； 施 拼装 ；三峡 工程
采 用 ４。倒 角 宽 １ｍ ５， ５ ｍ。
１ ３ 接缝 盒 、 模 吊装 金具 、 ． 脱 安装 吊具 孔设 置
为增加 预制 廊道 块与块 之间沿 廊道轴 线方 向的整体 性 ， 减 小 因廊道两侧不 对称 浇筑 引起 的混 凝土廊 道结构 不稳定 性 ， 在 块体两侧沿 断面设置 ５ 个接缝盒进 行接缝灌浆。脱模 及搬运 吊
１２ 预 制廊 道块 体 尺寸 的选择 ．
三 峡 大 坝 坝 段 长 度 有 ２ 、３ ３ ２ 、４ ４ １ 、９ １ ５ １ ．、 ２ ． 、６ １ ．５ｍ几 种 尺 ０
寸， 预制廊道块 体要 力争 做到块 体长度规 格少 。若 块体长 度尺 寸大 ， 则会 因块 体平 面扭 曲造成现场块与块之间错 台超标 ； 若块
表１ 预制廊道型式 比较
上安 装 ， 预制廊道块 与块 之间两底脚 间 、 现场安装调平 及错 台调 整相对较难。在斜坡段因有水平滑动分力 ， 块体 固定难度大 ， 斜 坡段 踏步需现浇 ， 之其 刚度差 ， 加 难于适应纵横廊道 交叉部 位异 形曲面体型 ， 圆拱 开 口型廊道一般只适合在平段使用 。 故 当斜坡段踏步及廊道 两侧墙 ？ 凝 土采取现 浇 ， 昆 顶拱采 用半 圆形预制拱圈 ， 工较方便 ， 施 这是推荐 的第 ３ 种预制廊道型式 。

第1篇一、工程概况三峡右岸地下工程位于三峡大坝右岸，是三峡工程的重要组成部分。

该工程主要包括地下电站、地下电站引水系统、地下电站尾水系统、地下电站通风系统等。

地下工程全长约30公里，分为五个施工阶段，预计工期为10年。

本方案旨在为三峡右岸地下工程提供详细的施工方案，确保工程顺利进行。

二、施工组织与管理1. 施工组织架构为确保工程顺利进行，成立以下施工组织架构：（1）项目经理部：负责整个工程的施工管理、协调、监督和决策。

（2）各施工项目部：负责各自施工区域的施工管理、协调和监督。

（3）专业分包单位：负责各专业工程的施工。

2. 施工管理（1）施工计划：制定详细的施工计划，明确各阶段施工任务、时间节点和资源配置。

（2）施工协调：协调各施工单位、专业分包单位之间的关系，确保施工顺利进行。

（3）质量控制：严格执行国家、行业和企业的质量标准，确保工程质量。

（4）安全监管：建立健全安全管理制度，加强施工现场安全管理，确保施工安全。

三、施工方案1. 施工阶段划分根据工程特点，将三峡右岸地下工程分为以下五个施工阶段：（1）前期准备阶段：包括工程勘察、设计、招投标、合同签订等。

（2）主体工程阶段：包括地下电站、地下电站引水系统、地下电站尾水系统、地下电站通风系统等主体工程的施工。

（3）辅助工程阶段：包括隧道、洞室、通风、排水、照明等辅助工程的施工。

（4）配套设施阶段：包括供电、供水、通信、消防等配套设施的施工。

（5）验收阶段：包括工程验收、移交、保修等。

2. 施工方法（1）主体工程1）地下电站：采用明挖法、暗挖法、盾构法等施工方法。

2）地下电站引水系统：采用明挖法、暗挖法、盾构法等施工方法。

3）地下电站尾水系统：采用明挖法、暗挖法、盾构法等施工方法。

4）地下电站通风系统：采用明挖法、暗挖法、盾构法等施工方法。

（2）辅助工程1）隧道：采用新奥法、隧道掘进机（TBM）等施工方法。

2）洞室：采用新奥法、爆破法等施工方法。

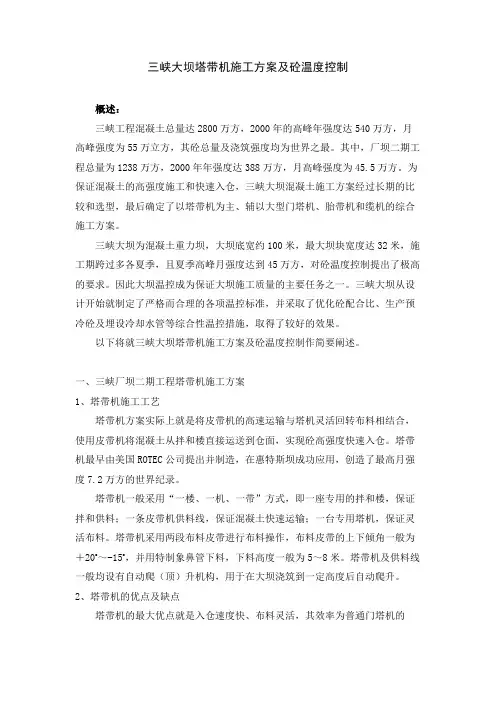

三峡大坝塔带机施工方案及砼温度控制概述：三峡工程混凝土总量达2800万方，2000年的高峰年强度达540万方，月高峰强度为55万立方，其砼总量及浇筑强度均为世界之最。

其中，厂坝二期工程总量为1238万方，2000年年强度达388万方，月高峰强度为45.5万方。

为保证混凝土的高强度施工和快速入仓，三峡大坝混凝土施工方案经过长期的比较和选型，最后确定了以塔带机为主、辅以大型门塔机、胎带机和缆机的综合施工方案。

三峡大坝为混凝土重力坝，大坝底宽约100米，最大坝块宽度达32米，施工期跨过多各夏季，且夏季高峰月强度达到45万方，对砼温度控制提出了极高的要求。

因此大坝温控成为保证大坝施工质量的主要任务之一。

三峡大坝从设计开始就制定了严格而合理的各项温控标准，并采取了优化砼配合比、生产预冷砼及埋设冷却水管等综合性温控措施，取得了较好的效果。

以下将就三峡大坝塔带机施工方案及砼温度控制作简要阐述。

一、三峡厂坝二期工程塔带机施工方案1、塔带机施工工艺塔带机方案实际上就是将皮带机的高速运输与塔机灵活回转布料相结合，使用皮带机将混凝土从拌和楼直接运送到仓面，实现砼高强度快速入仓。

塔带机最早由美国ROTEC公司提出并制造，在惠特斯坝成功应用，创造了最高月强度7.2万方的世界纪录。

塔带机一般采用“一楼、一机、一带”方式，即一座专用的拌和楼，保证拌和供料；一条皮带机供料线，保证混凝土快速运输；一台专用塔机，保证灵活布料。

塔带机采用两段布料皮带进行布料操作，布料皮带的上下倾角一般为＋20o～-15o，并用特制象鼻管下料，下料高度一般为5～8米。

塔带机及供料线一般均设有自动爬（顶）升机构，用于在大坝浇筑到一定高度后自动爬升。

2、塔带机的优点及缺点塔带机的最大优点就是入仓速度快、布料灵活，其效率为普通门塔机的2～4倍。

其缺点在于：当使用塔带机自身来备仓或更换混凝土品种或标号时，其使用效率将大大降低，塔带机的运行和维护成本也相对较高。
