地震反射同相轴的地质含义

地震相意义通过层序的划分，可以大致确定不同类型的砂岩储集体在纵向上发育的有利层位。

通过对有利层序内地震相的研究，可以确定砂岩储集体的沉积相及横向的分布范围，从而为砂岩储层的综合预测奠定基础。

一、地震相分析（一）地震相概念地震相是沉积相在地震剖面上表现的总和，是由沉积环境（如海相或陆相）所形成的地震特征，是指一定面积内的地震反射单元，该单元内的地震属性参数与相邻的单元不同.它代表产生其反射的沉积物的岩性组合、层理和沉积特征。

（二）地震相分析地震相分析就是在划分地震层序的基础上，利用地震参数特征上的差别，将地震层序划分为不同的地震相区，然后作出岩相和沉积环境的推断。

用来限定地震相单位的基本参数是那些涉及层系内部的反射形态和层系本身的几何外形的有关参数，目前在地震相分析中使用的地震反射参数及其地质解释如下:（1）反射结构:反射结构反映层理类型、沉积作用、剥蚀和古地貌以及流体类型。

（2）地震相单元外形和平面组合:不同沉积环境下形成的岩相组合有特定的层理模式和形态模式，导致反射结构和外形的特定组合，从而反映沉积环境、沉积物源和地质背景。

（3）反射振幅:反射振幅与波阻抗差有关，反映界面速度一密度差、地层间隔及流体成分和岩性变化。

大面积的振幅稳定揭示上覆、下伏地层的良好连续性，反映低能级沉积；振幅快速变化，表示上覆和（或）下伏地层岩性快速变化，是高能环境的反映。

（4）反射频率:反射频率受多种因素的影响，如地层厚度、流体成分、埋深、岩性组合、资料处理参数等。

视频率的快速变化往往说明岩性的快速变化，因而是高能环境的产物。

（5）同相轴连续性:它直接反映地层本身的连续性，与沉积作用有关。

连续性越好，表明地层越是与相对较低的能量级有关；连续性越差，反映地层横向变化越快，沉积能量越高。

（6）层速度:层速度反映岩性、孔隙度、流体成分和地层压力。

由于同一地震相参数的变化可以由多种地质作用产生，因此地震相分析具有明显的多解性。

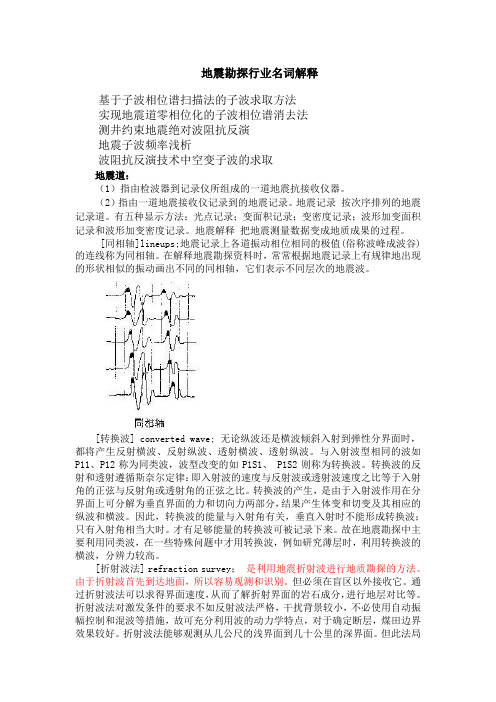

地震勘探行业名词解释基于子波相位谱扫描法的子波求取方法实现地震道零相位化的子波相位谱消去法测井约束地震绝对波阻抗反演地震子波频率浅析波阻抗反演技术中空变子波的求取地震道：（1）指由检波器到记录仪所组成的一道地震抗接收仪器。

（2）指由一道地震接收仪记录到的地震记录。

地震记录按次序排列的地震记录道。

有五种显示方法：光点记录；变面积记录；变密度记录；波形加变面积记录和波形加变密度记录。

地震解释把地震测量数据变成地质成果的过程。

[同相轴]lineups;地震记录上各道振动相位相同的极值(俗称波峰成波谷)的连线称为同相轴。

在解释地震勘探资料时，常常根据地震记录上有规律地出现的形状相似的振动画出不同的同相轴，它们表示不同层次的地震波。

[转换波] converted wave; 无论纵波还是横波倾斜入射到弹性分界面时，都将产生反射横波、反射纵波、透射横波、透射纵波。

与入射波型相同的波如P11、P12称为同类波，波型改变的如P1S1、 P1S2则称为转换波。

转换波的反射和透射遵循斯奈尔定律：即入射波的速度与反射波或透射波速度之比等于入射角的正弦与反射角或透射角的正弦之比。

转换波的产生，是由于入射波作用在分界面上可分解为垂直界面的力和切向力两部分，结果产生体变和切变及其相应的纵波和横波。

因此，转换波的能量与入射角有关，垂直入射时不能形成转换波；只有入射角相当大时。

才有足够能量的转换波可被记录下来。

故在地震勘探中主要利用同类波，在一些特殊问题中才用转换波，例如研究薄层时，利用转换波的横波，分辨力较高。

[折射波法] refraction survey；是利用地震折射波进行地质勘探的方法。

由于折射波首先到达地面，所以容易观测和识别。

但必须在盲区以外接收它。

通过折射波法可以求得界面速度，从而了解折射界面的岩石成分，进行地层对比等。

折射波法对激发条件的要求不如反射波法严格，干扰背景较小，不必使用自动振幅控制和混波等措施，故可充分利用波的动力学特点，对于确定断层，煤田边界效果较好。

可编辑修改精选全文完整版炮检距x ──炮点O 到任意检波点R 的距离。

最大炮检距max x 为震源到最远接收点的距离道间距△x ──相邻检波点之间的距离。

偏移距──炮点O 到最近检波点R 的距离。

地震记录道──以激发瞬间作为记时零点，在检波点处所记录到的该点的振动图。

地震记录──多个地震记录道按炮检距顺序排列起来所构成的图形。

同相轴──地震记录中，反射波、折射波等规则波所呈现出的振动峰值的规则排列。

时距曲线──同相轴在旅行时t 与炮检距x 直角坐标系(x t )中所表示出的函数关系。

反射波时距曲线是一条关于时间轴对称的双曲线，而直达波、面波、声波和折射波的时距曲线均是直线，这是区别它们的一个重要标志。

测线部署原则1）主测线应尽量垂直构造走向，尽量与其它勘探线重合。

2）测线应尽可能为直线。

3）连接测线要垂直主测线，边界外测线要延伸几个排列。

有效波：凡是对解决地下地质问题有用的地震波称为有效波，如反射P 波、折射P 波。

干扰波：影响记录、干涉有效波的辨认能力的地震波称为干扰波，分成三大类。

(1) 和爆炸无关的外部噪音，如天然地震、风吹草动、人畜走动、机器振动、工频干扰。

(2) 和爆炸无关的内部噪音，如仪器本身的噪音。

(3) 和爆炸有关的干扰，如声波、面波、直达S 波、散射、側干扰等。

几种典型的干扰波：(1) 声波坑炮激发、干井爆炸、漂药爆炸(能量向上)，往往有强声波。

这种在空气中传播的波，也能引起检波器的振动，速度340m/s ，频率高(100Hz 以上)，波形是尖锐脉冲状。

图1 声波干扰记录(2) 面波主频低(10~30Hz)、速度低(几百m/s)、振幅强。

图2 面波干扰记录(3) 工频干扰(4) 浅层折射波(5) 微震道间距的选择道间距x ∆的大小直接影响到地震资料的解释工作。

x ∆过大，将影响有效波追踪的可靠性；x ∆过小大，则使野外工作量增加。

选择道间距x ∆的原则：(1) 有利于有效波的对比 根据视速度定理tx v ∆∆=* **<∆=∆2T v x t2**<∆v T x (3-2) 道间距根据有效波的视速度*v 和视周期*T 的大小而定。

2011地震勘探原理研究生入学考试一．名词解释：★地震子波：炮点激发后，发生弹性形变后，传播过程中震动图像稳定的地震波，一般具有2-3个极值相位，延续时间60~100ms。

★同向轴：各接收点的地震波属于同一相位震动的连线。

★虚震源：反射波反向延长与震源向分界面作垂线的交点叫做虚震源。

射线：认为波的能量是沿着一条路径从波源传到一点，又沿另一条路径传到别处，这种假象的路径，叫做通过某点的射线。

★VSP：垂直地震剖面，在井中观测地震波场，将井下检波器置于井中不同深度来记录震源所产生的地震信号。

★临界角：使透射波在下层介质沿界面滑行，并开始产生全反射现象的入射角叫做临界角。

★倾角时差：炮点两侧等偏移距的两个接收点接收到的地下同一倾斜界面的反射波旅行时差。

虚反射：震源产生地震波首先到达地面产生反射，然后向下传播，再从地下界面反射回来的波叫做虚反射。

全程多次波：在某一深层界面发生反射的波在地面又发生反射，向下在同一界面再次发生反射，来回多次。

又称简单多次波。

鸣震：当海底比较平坦，反射系数比较稳定时，进入水层的能量产生多次反射造成水层共振的现象，叫做鸣震。

交混回响：海底起伏不平，由于地震波的散射和水层内多次波相互干涉，造成严重的干扰。

★时距曲线：地震波到达各观测点的旅行时t与地表炮检距x的关系曲线。

动态范围：地震波振幅能量的变化范围。

★动校正：水平界面情况下，从观测到的反射波旅行时中减去正常时差，得到的X/2处的t0时间，这个过程叫做动校正。

★静校正：水平层状介质中的反射波时距曲线不总是双曲线，常使反射波时距关系偏离双曲规律的一个原因就是地表起伏和近地表速度的变化所造成的静态时移。

对这种时移所做的校正称为静校正。

剩余静校正：对于某些陆上或浅水地区资料，常因地表速度的不规则性，产生静校正和动校正畸变，剩余静校正就是消除这种畸变，将所估计的剩余静校正量加到未经动校正的原始CMP道集上，在重新做速度分析，以改进速度分析，再做动校正。

地震资料解释期末复习（王松版）1地震资料解释——以地质理论和规律为指导，运用地震波传播理论和地震勘探方法原理，综合地质、测井、钻井和其它物探资料，对地震数据进行深入研究、综合分析的过程。

2地震子波（wavelet）：地震勘探过程中，爆炸产生的尖脉冲传播到一定距离时波形逐渐稳定。

3褶积模型的应用：已知r(t)和w(t)，求s(t)：正演问题已知w(t) 和s(t) ，求r(t) ：反演问题已知s(t) 和r(t)，求w(t)：子波处理4同相轴：指地震时间剖面上相同相位的连接线5极性判断6有效波的识别标志1）强振幅：叠后资料往往经提高信噪处理，反射波能量大于干扰波能量2）波形相似性：子波相同、同一界面反射波传播路径相近，传播过程影响因素相近，相邻地震道上的波形特征（主周期、相位数、振幅包络形状等）是相似的。

3）同相性：同一个反射波的相同相位，在相邻地震道上的到达时间也是相近的，每道记录下来的振动图是相似的，形成一条平滑的、有一定长度的同相轴，也称相干性。

4）时差变化规律：在共炮点道集上，直达波、折射波是直线，反射波、绕射波、多次波等为曲线。

在动校正后的剖面上，原来直线的同相轴被校正成曲线，一次反射波成为直线，多次波、绕射波为曲线。

1、2用于识别波的出现；3、4用于识别波的类型、特征及地层界面特征的判断。

7水平叠加剖面的特点（1）在测线上同一点,根据钻井资料得到的地质剖面上的地层分界面,与时间剖面上的反射波同相轴在数量上、出现位置上,常常不是一一对应的。

（2）时间剖面的纵坐标是双程旅行时t0 ，而地质剖面或测井资料是以铅垂深度表示的,两者需经时深转换,其媒介就是地震波的传播速度,它通常随深度或空间而变化。

（3）反射波振幅、同相轴及波形本身包含了地下地层的构造和岩性信息,如振幅的强弱与地层结构、介质参数密切相关。

但是反射波同相轴是与地下的分界面相对应,同相轴与界面两侧的地层、岩性有关。

必须经过一些特殊处理（如声阻抗反演技术等）才能把反射波所包含的“界面”的信息转换成为与“层”有关的信息后,才能与地质和钻井资料进行直接地对比。

1----断层在时间剖面的特征标志？1）标准层反射同相轴发生错断，是断层在地震剖面上表现的基本形式。

2）标准层反射波同相轴数目突然增减或消失，波组间隔发生突变，断层下降盘地层加厚，上升盘地层变薄。

3）反射同相轴形状和产状发生突变，这往往是断层作用所致。

4）标准层反射波同相轴发生分叉、合并、扭曲及强相位转换等。

5）断面波、绕射波等异常波的出现，是识别断层的主要标准。

2----伪门条件及消除方法？？滤波处理的是离散信号，由付氏变换的特性可知：离散函数的频谱是一个周期函数，其周期为1/△，即有：DFT(h(n))=H(k)=H(k+1/Δ)则通频带以1/△为周期重复出现，若称第一个门为“正门”，则其它的门为“伪门”。

②克服的方法：a)选择适当的采样间隔△使伪门出现在干扰波频率范围之外，一般采样间隔△取得越小，伪门处于频率越高的地方，离正门越远，在离散采样之前让信号通过“去假频”滤波器，滤掉高频成分。

3--反滤波原理及影响因素地震记录是地层反射系数序列r(t)与地震子波b(t)的褶积，x(t)=r(t)*b(t)，b(t)就相当地层滤波因子。

为提高分辨率，可设计一个反滤波器，设反滤波因子为a(t)，并要求a(t)与b(t)满足a(t)* b(t)=∂(t)，用a(t)对地震记录x(t)反滤波x(t)* a(t)= r(t)*b(t) * a(t)= r(t)* ∂(t)= r(t),其结果为反射系数序列，即为反射波的基本原理。

影响因素：1）各种反滤波方法都必须有若干假设条件；2）反射地震记录的褶积模型问题；3）噪声干扰的影响；4）原始地震资料的质量问题。

4----．爆炸反射界面成像原理（叠后偏移成像原理）①把地下地质界面看成具有爆炸性的爆炸源。

②爆炸源的形状、位置与地质界面一致。

③爆炸源产生的波的能量、极性与地质界面反射系的大小、正负对应。

④并假定当t=0时，所有爆炸源同时起爆，沿界面法线方向发射上行波到达地面观测点。

地震解释基础 复习题1.为什么并非每一个地质界面都对应一个反射同相轴？子波有一定的延续长度，若地层很薄，相邻分界面的信号可能会重叠到一起形成复合波，导致无法分辨界面。

所以一个反射同相轴可能包含多个地质界面。

2.影响地震资料纵向分辨率的因素有哪些？提高分辨率的实质是什么？1）激发条件——激发宽频带子波——井深、药量、激发岩性、虚反射、激发组合2）接收条件——检波器类型、地表岩性、检波器耦合、组合方式、仪器响应3）近地表低降速带的影响4）大地滤波作用、地层速度实质：提高主频，拓宽频带3.提高横向分辨率的方法是什么？为什么它能提高横向分辨率？偏移是提高地震勘探横向分辨率的根本方法提高横向分辨率的核心是减小菲涅尔带的大小,菲涅尔带的极限 :h=0，所以菲涅尔带减小到极限L=λ/4,所以偏移能提高横向分辨率。

4.地震剖面的对比方法1）掌握地质规律、统观全局在对比之前，要收集和分析勘探区的各种资料。

研究规律性的地质构造特征，用地质规律指导对比解释。

了解地震资料采集和处理的方法及相关因素，以便准确识别和判断出剖面假象。

2）从主测线开始对比在一个工区有多条地震剖面，应先从主测线开始对比工作，然后从主测线的反射层延伸到其他测线上去。

（主测线：指垂直构造走向、横穿主要构造，并且信噪比高、反射同相轴连续性好的测线。

它还应有一定的延伸长度，最好能经过钻探井位。

）3）重点对比标准层对某条测线而言，可能有几个反射层，应重点对比目标层（或称为标准层，标准层：具有较强振幅、连续性较好、可在整个工区内追踪的目标反射层。

它往往是主要的地层或岩性的分界面，与生油层或储集层有一定的关系，或本身就为生油层、储油层）。

4）相位对比反射波的初至难以辨认，采用相位对比。

若选振幅最强、连续性最好的某同相轴进行追踪，为强相位对比。

在各个剖面上对比的相位应一致，否则会造成错误的解释。

反射层无明显的强相位，可以对比全部或多个相位，为多相位对比。

也可用整个波组的所有相位对比，提高解释的正确度。
