1.基本图2.详图识读工程图的注意事项1、熟悉图样基本规格，了解工程构筑物的基本构造；2、记住常用图例；3、由粗到细、由大到小；4、结合各类图纸；5、结合实际。
市政工程常用图例道路工程图道路路线是指沿道路长度方向的行车道中心线。
道路的路线设计最后结果是以平面图、纵断面图、横断面图来表达的。
道路平面图是在地形图上画出的道路水平投影，它表达了道路的平面位置。
道路纵断面图是用垂直剖面沿着道路中心线将路线剖开而画出的断面图，它表达道路的竖（高）向位置。

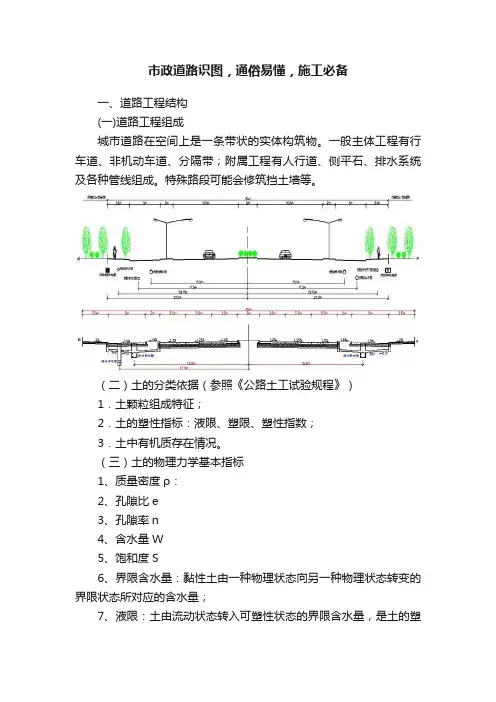

道路横断面图是在设计道路的适当位置上按垂直路线方向截断而画出的断面图，它表达了道路的横断面设计情况。
道路工程平面图的作用：表达路线的方向、平面线形（直线和左、右弯道）、路线的横向布置、路线定位以及沿线两侧一定范围内的地形、地物状况。
（一）道路平面线形设计平面线形三要素：直线、圆曲线和缓和曲线。
道路平面线形设计，是根据汽车行驶的力学性质和行驶轨迹要求，合理地确定各线形要素的几何参数，保持线形的连续性和均衡性，避免采用长直线，并注意使线形与地形、地物、环境和景观等协调。
对于车速较高的道路，线形设计还应考虑汽车行驶美学及驾驶员视觉和心理上的要求。
1、直线直线的优点两点之间距离最短。
具有短捷、直达的印象。
行驶受力简单，方向明确，驾驶操作简易。
测设简单方便（用简单的就可以精确量距、放样等）。
在直线上设构造物更具经济性。
直线的缺点直线单一无变化，与地形及线形自身难以协调。
过长的直线在交通量不大且景观缺乏变化时，易使驾驶人员感到单调、疲倦。
在直线纵坡路段，易错误估计车间距离、行车速度及上坡坡度。
易对长直线估计得过短或产生急躁情绪，超速行驶。
直线的运用采用直线线形时必须注意线形与地形的关系，在运用直线线形并决定其长度时，必须慎重考虑，一般不宜采用长直线。
2、圆曲线各级公路和城市道路不论转角大小均应设置圆曲线。
圆曲线作为公路平面线形具有以下主要特点。
曲率1/R=常数，测设和计算简单；比直线更能适应地形的变化；在圆曲线上行驶要受到离心力的作用；要比在直线上行驶多占用道路宽度；在小半径的圆曲线内侧行驶时，视距条件较差。
