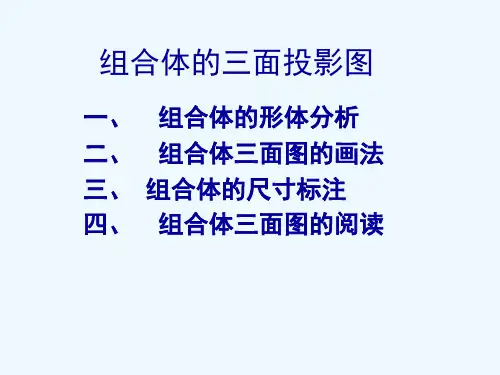

组合体的三面投影图

1、形体分析法
运用各种基本体的投影特性及其三面投影关系—
数量关系和方位关系，尤其是长对正、高平齐 、 宽相等的对应关系。对组合体的投影图进行形体 分析。
如同组合体画图一样，把组合体分解成若干简单 形体，并想象其形状、对投影面的相对位置，再按各 组成部分之间的相对位置，像搭积木那样将其拼装成 整体。
第32页，共57页。
第46页，共57页。
三、由组合体的两个投影图补画第三个投影图（续） 一般步骤
•浏览投影图 概略了解
•形体分析
•线面分析
• 对照检查 加深图线 所补画的投影图和已知的投影图以及想象出的空间
形体进行对照，检查是否符合投影关系。常用线面分析 法来印证。
第47页，共57页。
三、由组合体的两个投影图补画第三个投影图（续） 例: 已知组合体V、H投影图，补画其W投影图。
第41页，共57页。
正垂面和铅垂面 切左前上角
V
⑶ 线面分析法读图
按投影关系确定线框的对应投影
一线框→类似线框→类似线框 为一般位置平面 直（曲）线为垂直于直（曲） 线所在投影面的垂直面
∥投影轴的直线段→ ∥投影轴的直线段为线框 直线段 所在投影面的平行面
∥ 投影轴的直线段→类似线框 为垂直于直 线段所在投影面的垂直面
形体分析 线面分析
补画W投影图
检查对照 加深图线
左前部带半圆槽的正 垂三棱柱
后部带圆孔的L形板及四
棱柱底板
第48页，共57页。
两块叠加 开铅垂矩形孔
例：由形体的主、侧视图，画俯视图。
首先进行形体分析:
根据组合体投影图想象其空间形状。
再根据形体分析的思路作图:
第49页，共57页。
题目 1′ 2′

.
31
组合体投影图中相邻两线框的含义
.
32
.
33
5.线条、线框的含义
.
34
锥面 柱、球面 锥面 圆、平面
.
柱曲面、平面
35
二、读图的基本方法与步骤
1.基本方法
在阅读组合体的投影图时，主要运用的方法有形体分析法和线面分析法。一 般做法是将两种方法结合起来运用，以形体分析法为主，以线面分析法为辅。
.
4
（2）切割
从基本立体中切掉或挖掉若干部分称为切割，通过切割 （或主要通过切割）的方式而形成的组合体就是切割型组 合体。
.
5
（3）综合 由叠加和切割两种方式综合形成的组合体就是综合型组合体。
.
6
二、组合体表面衔接方式
（1） 堆砌（共面）
不应画线
无分界线
共面——
无分界线
.
7
（1） 堆砌（表面相错） 有分界线
.
27
第三节 组合体三面图的读法
读图——也称看图。 根据所画出的多面正投影图，运用投影规律
和画图规则，综合多面正投影图表达的信息，想 象出组合体的 空间形状。
画图——运用正投影法表达组合体； 读图——画图的逆过程。
画图是由物到图，读图则是由图到物。
.
28
一、读图应具备的基本知识
1.熟练地运用“三等”关系
3.基本形体的投影特征
掌握基本形体的投影特征，这是阅读组合体投影图必不可少的基本知识，例如三棱柱、四 棱柱、四棱台等的投影特征和圆柱、圆台的投影特征。掌握了这些基本形体的投影，便于用形 体分析法来阅读组合体的投影图。
4.各种位置直线、平面的投影特征
各种位置直线包括一般线和特殊位置线。各种位置平面包括一般面和特殊位置平面。掌握 了各种位置直线和各种位置平面的投影，便于用线面分析法来阅读组合体的投影图。

三视图的特性
X
Z
正
高 长 宽 宽
YW
H
YH
B.立体三面投影的两面之间，存在如下关系： 正面投影和侧面投影具有相同的高度——高平齐 水平投影和正面投影具有相同的长度——长对正 重要
侧面投影和水平投影具有相同的宽度——宽相等
课堂练习：对号入座
课堂练习：对号入座
从投射线的方向观 察，不可见的投影 线用虚线表示。
圆锥体的三视图
正面投影的左、右边线 分别是圆锥最左、最右的两 条轮廓素线的投影，这两条 素线把圆柱分为前、后两半， 他们在W面上的投影与回转 轴的投影重合，在H面上的 投影与圆的水平中心线重合。 侧面投影的左、右边线 分别是圆锥最前、最后的两 条轮廓素线的投影，这两条 素线把圆柱分为左、右两半， 他们在V面上的投影与回转 轴的投影重合，在H面上的 投影与圆的竖直中心线重合。

要将几个视图联系起来看 要注意抓特征视图 要弄清视图中“线断”的 含义 要弄清视图中“线框”的 含义
形体分析法 线面分析法
W
X
O
H
Y
棱柱体的三视图
45°
棱锥体的投影特性
Z V s' S s"
在图示情况下，底面的 水平投影反映实形，正 面投影和侧面投影积聚 为水平线。
a' X
A
a H B s b
C a" c" c
W
后棱面SAC的侧面投影积 聚为一条斜线段，正面 投影和水平投影都是三 角形。 左、右两个棱面SAB、 SBC的三个投影均为三角 形。

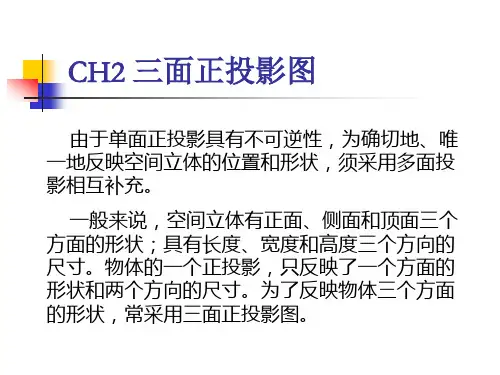

§2.1 三面正投影图
三面正投影图是采用正投影法将空间几 何元素或几何形体分别投影到相互垂直的三 个投影面（三面投影体系）上，并按一定的 规律将投影面展开成一个平面，把获得的投 影排列在一起，使多个投影互相补充，以便 确切地、唯一地反映表达对象的空间位置或 形状。这种图又称三视图。

Ø1
四、组合体的尺寸标注
组合体尺寸标注的基本方法 形体分析法 在标注组合体尺寸时，首先要确定尺寸基准（即尺寸标注的起点）。 三个基准：长度方向、宽度方向、高度方向
可作为尺寸基准的要素 重要的基面，对称面，回转面的轴线等。
左右对称中心线： 长度方向尺寸基准
底面：高度方向尺 寸基准
前后对称中心线： 宽度方向尺寸基准
读图——也称看图。
根据所画出的多面正投影图，运用投影规律和画图规则，综合多面正投影 图表达的信息，想象出组合体的 空间形状。
画图——运用正投影法表达组合体；
读图——画图的逆过程。
几个投影联系起来读 图—特征投影
2. 先局部后整体，逐步读图 培养构思能力—整体构思
a"
a'
b"
b'
c'
c"
d" d'
Ф36
45° 90 98 Ф22
12
40
42
48
2）标注定形尺寸 底板:长98,宽42,高12 圆筒:外直径Ф36，高度40
内径Ф22，高度48 肋板:长90,宽14,倾角45°
Ф36
45° 90 98 Ф22
12
40
42
48
（3）标注定位尺寸
各基本体之间的相对 位置尺寸.
（4）标注总体尺寸
（有时可以是某基本 体的定形尺寸）
本章小结
在对组合体的组合方式进 行分析的基础上，运用形 体分析法画组合体的三面 图、尺寸标注，读图。
组合体由基本体按一定的相对位置以叠加 和切割两种方式混合组成的。
一、组合体的三面图 1. 组合体三面图的形成
在工程制图中，通常将物体在投影面体系 中的正投影称为视图 。
