粗基准概念：以未加工的表面为定位基准的基准。
精基准概念：以加工过的表面为定位基准的基准。
精基准的选择：1基准重合原则2统一基准原则3互为基准原则4自为基准原则5便于装夹原则6 精基准的面积与被加工表面相比，应有较大的长度和宽度，以提高其位置精度。
粗基准的选用原则：1保证相互位置要求2保证加工表面加工余量合理分配3便于工件装夹4粗基准一般不得重复使用原则（1、若必须保证工件上加工表面与非加工表面间的位置要求，则应以不加工表面作为粗基准；2、若各表面均需加工，且没有重点要求保证加工余量均匀的表面时，则应以加工余量最小的表面作为粗基准，以避免有些表面加工不起来。
3、粗基准的表面应平整，无浇、冒口及飞边等缺陷。
4、粗基准一般只能使用一次，以免产生较大的位置误差。
）生产纲领：计划期内，应当生产的产品产量和进度计划。
备品率和废品率在内的产量六点定位原理：用来限制工件自由度的固定点称为定位支承点。
用适当分布的六个支承点限制工件六个自由度的法则称为六点定位原理（六点定则）组合表面定位时存在的问题：当采用两个或两个以上的组合表面作为定位基准定位时，由于工件的各定位基准面之间以及夹具的各定位元件之间均存在误差，由此将破坏一批工件位置的一致性，并在夹紧力作用下产生变形，甚至不能夹紧定位误差：由于定位不准确而造成某一工序在工序尺寸或位置要求方面的加工误差。
产生原因：1工件的定位基准面本身及它们之间在尺寸和位置上均存在着公差范围内的差异；2夹具的定位元件本身及各定位元件之间也存在着一定的尺寸和位置误差；3定位元件与定位基准面之间还可能存在着间隙。
夹紧装置的设计要求：1夹紧力应有助于定位，不应破坏定位；2夹紧力的大小应能保证加工过程中不发生位置变动和振动，并能够调节；3夹紧后的变形和受力面的损伤不超出允许的范围；4应有足够的夹紧行程；5手动时要有自锁功能；6结构简单紧凑、动作灵活、工艺性好、易于操作，并有足够的强度和刚度。
机械制造工艺学（上）思考题及参考答案1、什么叫生产过程，工艺过程，工艺规程答：生产过程：从原材料变成成品的劳动过程的总和。
工艺过程：在生产过程中，直接改变生产对象的形状、尺寸、性能及相对位置关系的过程。
工艺规程：在具体生产条件下，将最合理的或较合理的工艺过程，用文字按规定的表格形式写成的工艺文件。
2、某机床厂年产CA6140 卧式车床2000台，已知机床主轴的备品率为15%，机械加工废品率为5%。
试计算主轴的年生产纲领，并说明属于何种生产类型，工艺过程有何特点若一年工作日为280天，试计算每月(按22天计算)的生产批量。
解：生产纲领公式 N=Qn(1+α)(1+β)=（1＋15％）（1＋5％）=2415台/年查表属于成批生产,生产批量计算:定位各举例说明。
答：六点定位原理：在夹具中采用合理的六个定位支承点，与工件的定位基准相接触，来限制工件的六个自由度，称为六点定位原理。
完全定位：工件的六个自由度全部被限制而在夹具中占有完全确定的位置。
不完全定位：没有全部限制在六个自由度，但也能满足加工要求的定位。
欠定位：根据加工要求，工件必须限制的自由度没有达到全部限制的定位。
过定位：工件在夹具中定位时，若几个定位支承重复限制同一个或几个自由度。
（d）一面两销定位，X，两个圆柱销重复限制，导致工件孔无法同时与两销配合，属过定位情况。
7、“工件在定位后夹紧前,在止推定位支承点的反方向上仍有移动的可能性,因此其位置不定”,这种说法是否正确为什么答：不正确，保证正确的定位时，一定要理解为工件的定位表面一定要与定位元件的定位表面相接触，只要相接触就会限制相应的自由度，使工件的位置得到确定，至于工件在支承点上未经夹紧的缘故。
8、根据六点定位原理,分析图中各工件需要限制哪些的自由度,指出工序基准,选择定位基准并用定位符号在图中表示出来。
9、分析图所示的定位方案，指出各定位元件分别限制了哪些自由度，判断有无欠定位与过定位，并对不合理的定位方案提出改进意见。
机床夹具设计机床夹具设计试卷（练习题库）1、工件六个自由度完全限制称为（），按加工要求应限制的自由度没有被限制的定位称为欠定位，夹具上的两个或两2、夹紧机构被称为基本夹紧机构的有（）；（）和偏心轮夹紧机构。
3、工件在夹具中造成定位误差的原因为（）和（）两种。
4、夹紧装置主要由（）；（）；（）三部分组成。
5、按夹具的使用特点分类有（）；（）、可调夹具、组合夹具、拼装夹具。
6、轴类零件一般采用O作为定位基面。
7、采用布置恰当的六个支承点限制工件六个自由度的法则，称为（）。
8、工件的某个自由度被重复限制称（）（重复定位）。
9、工件的实际定位点数，如不能满足加工要求，少于应有的定位点数，称为（）。
这在加工中是不允许的。
10、机床夹具由（）；（）；（）、连接元件、夹具体和其它装置或元件组成。
11、O用来限制工件的自由度。
O用来提高工件的装夹刚度和稳定性，不起定位作用。
12、定位销的种类有（）、Oo13、钻模板的分类有（）、（）、（）、（）。
14、斜锲夹紧机构中锤头斜锲夹紧和松开工件，原理是（）作用。
15、斜锲夹紧机构的结构特点（）、（）、（）、（）。
16、找正法装夹工件时，工件正确位置的获得是通过O达到的，夹具只起到O 的作用。
17、设计夹具夹紧机构时，必须首先合理确定夹紧力的三要素：（）；（）和作用点。
18、对刀的方法包括（）、（）和（）三种。
19、分度精度取决于O的精度，而分度副的精度主要取决于分度盘和分度定位器的相互位置和结构形式。
20、设计卡、花盘类夹具应尽量使夹具重心靠近（）以减少离心力和回转力矩。
21、加工前，工件被置于机床或夹具中某一正确加工位置，然后再予以压紧的过程为（）。
22、机床夹具设计主要研究的是O夹具的设计。
23、设计专用夹具其结构应（）；（），操作应简便、省力、安全可靠、排屑方便。
24、夹具按夹紧的动力源可分为（）；（）、液压夹具、气液增力夹具、电磁夹具以及真空夹具等。
25、一面两销组合定位中，为避免两销定位时出现O干涉现象，实际应用中将其中之一做成（）结构。

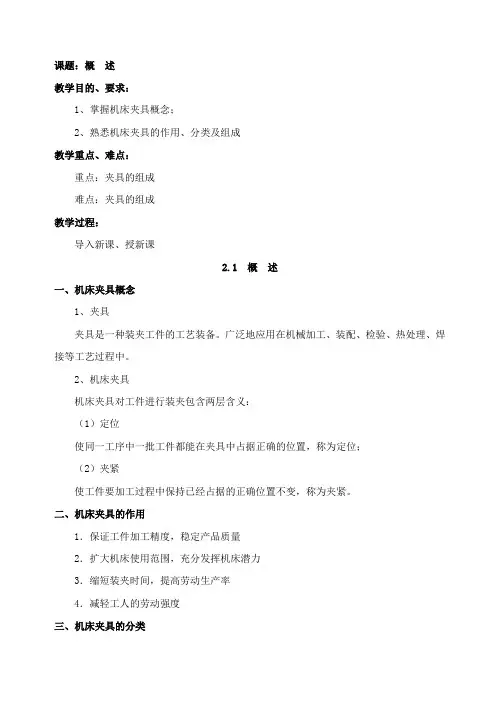

课题：概述教学目的、要求：1、掌握机床夹具概念；2、熟悉机床夹具的作用、分类及组成教学重点、难点：重点：夹具的组成难点：夹具的组成教学过程：导入新课、授新课2.1 概述一、机床夹具概念1、夹具夹具是一种装夹工件的工艺装备。
广泛地应用在机械加工、装配、检验、热处理、焊接等工艺过程中。
2、机床夹具机床夹具对工件进行装夹包含两层含义：（1）定位使同一工序中一批工件都能在夹具中占据正确的位置，称为定位；（2）夹紧使工件要加工过程中保持已经占据的正确位置不变，称为夹紧。
二、机床夹具的作用1．保证工件加工精度，稳定产品质量2．扩大机床使用范围，充分发挥机床潜力3．缩短装夹时间，提高劳动生产率4．减轻工人的劳动强度三、机床夹具的分类1．按夹具的使用特点分类（1）通用夹具已经标准化的，可加工一定范围内不同工件的夹具，称为通用夹具，如车床用三爪自定心卡盘，铣、镗、钻床用平口虎钳，铣床用万能分度头，磨床用磁力工作台等。
（2）专用夹具专为某一工件的某道工序设计制造的夹具，称为专用夹具。
专用夹具一般在批量生产中使用。
（3）组合夹具采用标准的组合元件、部件，可为不同工件的不同工序组装成不同类型的夹具，称为组合夹具。
组合夹具多用在单件、小批量生产，如模具制造中运用较多。
（4）可调夹具夹具的某些元件可调整或可更换，以适应同一系列、不同尺寸要求的多种工件加工的夹具，称为可调夹具。
它还分为通用可调夹具和成组夹具两类。
（5）拼装夹具用专门的标准化、系列化的拼装夹具零部件拼装而成的夹具，称为拼装夹具。
它是在组合夹具基础上发展起来的，具有组合夹具的优点，但比组合夹具精度高、效能高、结构紧凑。
它的基础板和夹紧部件中常带有小型液压缸。
此类夹具更适合在数控机床上使用。
2．按使用机床分类夹具按使用机床可分为车床夹具、铣床夹具、钻床夹具、镗床夹具、齿轮机床夹具、数控机床夹具、自动机床夹具、自动线随行夹具以及其它机床夹具等。
3．按夹紧力的动力源分类夹具按夹紧的动力源可分为手动夹具、气动夹具、液压夹具、气液增力夹具、电磁夹具以及真空夹具等。

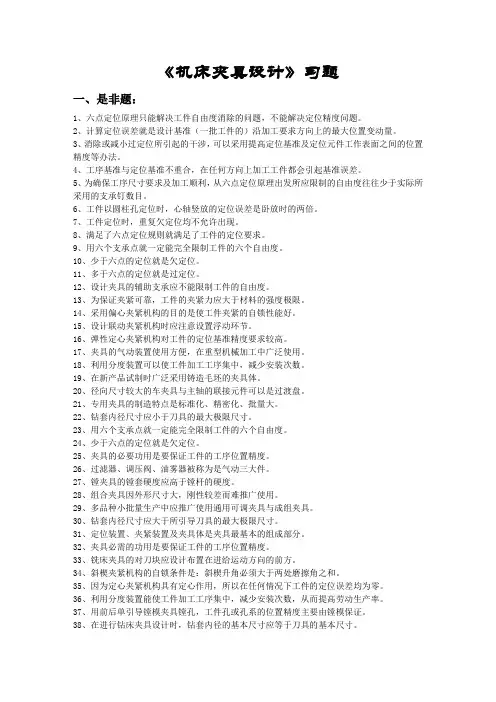

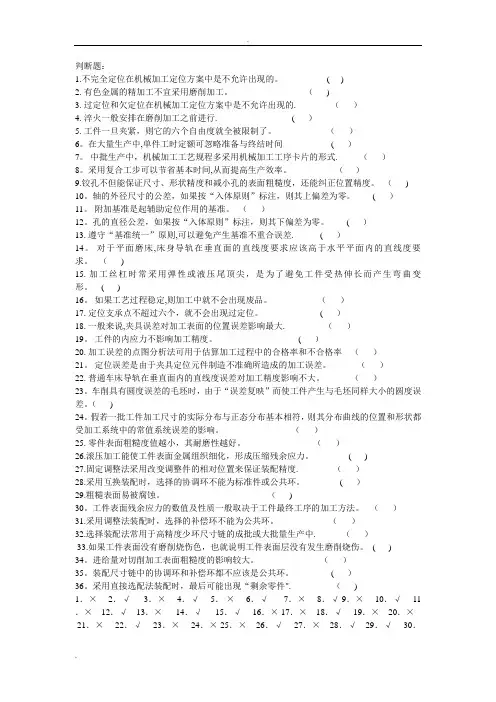

《机床夹具设计》习题一、是非题：1、六点定位原理只能解决工件自由度消除的问题，不能解决定位精度问题。
2、计算定位误差就是设计基准（一批工件的）沿加工要求方向上的最大位置变动量。
3、消除或减小过定位所引起的干涉，可以采用提高定位基准及定位元件工作表面之间的位置精度等办法。
4、工序基准与定位基准不重合，在任何方向上加工工件都会引起基准误差。
5、为确保工序尺寸要求及加工顺利，从六点定位原理出发所应限制的自由度往往少于实际所采用的支承钉数目。
6、工件以圆柱孔定位时，心轴竖放的定位误差是卧放时的两倍。
7、工件定位时，重复欠定位均不允许出现。
8、满足了六点定位规则就满足了工件的定位要求。
9、用六个支承点就一定能完全限制工件的六个自由度。
10、少于六点的定位就是欠定位。
11、多于六点的定位就是过定位。
12、设计夹具的辅助支承应不能限制工件的自由度。
13、为保证夹紧可靠，工件的夹紧力应大于材料的强度极限。
14、采用偏心夹紧机构的目的是使工件夹紧的自锁性能好。
15、设计联动夹紧机构时应注意设置浮动环节。
16、弹性定心夹紧机构对工件的定位基准精度要求较高。
17、夹具的气动装置使用方便，在重型机械加工中广泛使用。
18、利用分度装置可以使工件加工工序集中，减少安装次数。
19、在新产品试制时广泛采用铸造毛坯的夹具体。
20、径向尺寸较大的车夹具与主轴的联接元件可以是过渡盘。
21、专用夹具的制造特点是标准化、精密化、批量大。
22、钻套内径尺寸应小于刀具的最大极限尺寸。
23、用六个支承点就一定能完全限制工件的六个自由度。
24、少于六点的定位就是欠定位。
25、夹具的必要功用是要保证工件的工序位置精度。
26、过滤器、调压阀、油雾器被称为是气动三大件。
27、镗夹具的镗套硬度应高于镗杆的硬度。
28、组合夹具因外形尺寸大，刚性较差而难推广使用。
29、多品种小批量生产中应推广使用通用可调夹具与成组夹具。
30、钻套内径尺寸应大于所引导刀具的最大极限尺寸。
