Intel 历代迅驰平台详尽解析

开篇如今笔记本电脑对广大消费者朋友来讲已经不是一个陌生和奢侈的电子产品，07年的笔记本市场可谓火爆，如果说06年是笔记本双核化的一年，那么07年则是笔记本走下神坛、平民化的一年。

现在朋友们只要在经济上还过的去，基本都可以买到一款笔记本电脑。

当l aptop有更多的机会与大家接触的时候，有一个概念也自然而然的闯进了大家的脑海中，它就是迅驰(centrino），我们很佩服Intel这几年的广告深耕，它成功的让大家认为，只要是迅驰笔记本就是好产品，可是迅驰究竟是什么？却很少有人能完整的表述出来，如今迅驰已经是4.5代平台了，下面笔者就分析下历代迅驰平台，给大家一个参考以供查阅。

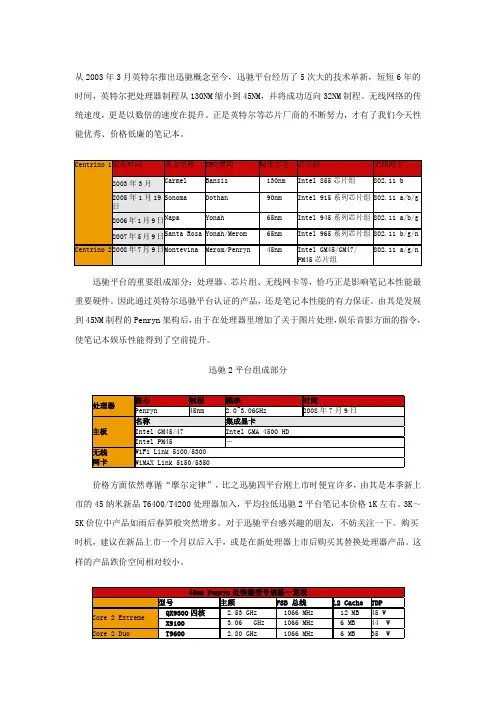

蝴蝶飘飘，迅驰一的诞生(centrino)03年1月12日,Intel发布了创新性的迅驰一代，centrino这个单词其实是Centre(中心）与Neutrino（中微子）这两个单词的缩写，按照英特尔的定义，迅驰平台由三部分组成，in tel移动版本的处理器，对应的芯片组，和intel的无线模块。

从迅驰一到迅驰四，虽然硬件的规格，软件都在不断的更新，但是总体来说仍旧在其定义的三大部分之列。

迅驰一平台，也就是Carmel平台，其基本的组件为Banias核心的Pentium M处理器，Intel 855PM/GM/GME系列芯片组以及Intel Pro/Wireless 2100 系列无线模块，按照其官方的说明迅驰是一个整体性的概念，三大部分不可或缺。

其实早在P3图拉丁时代，早已经具备了迅驰的雏形，图拉丁CPU，830PM芯片组，加上Intel Pro/Wireless 2100 3B无线模块，也能够让用户感受到无线接入局域网络的魅力。

在Carmel平台上采用了的是Banias核心处理器，采用了0.13微米的制造工艺，前端总线为400MHz,主频从0.9GHz到1.7GHz，二级缓存为1M,此类型的处理器也就是我们俗称的PM 1代处理器，在此之前是P4M处理器，P4M处理器可以说是Intel设计上的一个败笔，高频低能的产物，Banias核心的处理器完全可以把同主频的P4M打的满地找牙。

855芯片组笔者认为最大的贡献就是支持了USB2.0，其共分为2部分，一是855PM芯片组，能够支持AGP 4X的独立显卡，另一类是855GM/GME芯片组，集成了Extreme Gr aphics 2显示芯片，855芯片组只能够支持DDR 266内存，高规格的内存只能降频使用。

在南桥方面则是82801DBM芯片，也就是ICH4，能够支持6组USB 2.0，但是遗憾的是南桥容易烧毁导致USB出现不能使用或者降速为1.1的故障，这是设计上的BUG造成的,在无线网卡方面，则就是Intel入门级别的2100 3B 11M无线模块，笔者个人认为这是一款比较中庸的卡，因为其信号接收能力是在是很一般,这款无线网卡符合802.11B的传输规范，提供了11M的传输速度。

在迅驰一后期，Intel发布了Dothan核心的CPU，使用在Carmel平台上，其前端总线还是400MHz,因为没有使用在915平台上，曾被戏称为没家的孩子，但是这样的Dothan也采用了90nm的工艺，二级缓存变为2M。

在Dothan核心处理器发布之后，Intel改变了CP U的命名规则，在上图中可以看到具体的型号，后期的Dothan变成了533的外频，因此其搭载的平台自然而然的发生了变化，那么新平台就是迅驰二(Sonoma)。

技术创新，迅驰二的跃进(Sonoma)笔者认为迅驰二平台真正具有划时代的意义，2005年1月9日，英特尔宣布新一代迅驰技术诞生，虽然Intel官方并没有正式推出“迅驰二”这个名词，但是从迅驰一到迅驰二变化很大，很多新的技术得到应用，Dothan核心的处理器与Banias核心处理器相比，制造工艺有所改进，外频从400MHz提升到了533MHz，二级缓存也比PM 1代多了1M，性能得到大幅度的提高，而功耗则有所降低。

在芯片组方面则是915系列芯片组，也就是传说中的Alviso芯片组，915芯片组大体分为三个系列，一是915PM，支持PCI Express 16x 的独立显卡，533MHz FSB,能够支持支单通道的DDR 333内存和双通道DDR2 400/533内存；二是915GM，内建GMA900显示芯片，性能上要比855GM的显示芯片好，533MHz FSB,在内存支持方面与915PM相同；三是915GMS，是915GM的简化版，其FSB变为400，能够支持DDR2内存，但是只能降频到400来使用；四是915GML，915芯片组中的最低版本，400的FSB,能够支持DDR333和降频后的DDR2，但是其并不支持Intel SpeedStep技术，性能受到了阉割。

Alviso芯片组的诞生带来了许多新技术，如PCI Express，SATA等。

PCI Express总线比AGP和PCI总线在数据传输上要快的多，在接口方面，Express Card插槽的出现取代了PCMCIA插槽,在现实中也就是T型接口的PC卡出现。

在支持的硬盘方面最大的变革就是对S-ATA的支持，存在多年的PATA并口硬盘接口终于推出了历史舞台。

在音频方面，Alviso音效也比855芯片组所带的AC97要好很多。

无线网络方面，Sonoma平台采用了我们现在早已十分熟悉的2200BG和2915ABG两款54M无线网卡，前者是802.11B/G两个频段，后者是802.11A/B/G三频。

从B到G，也就是从11M到54M传输速度的改变。

A频段的支持，更是大大的扩展其总带宽，能够接入更多的设备，也就是在一定意义上提高了其性能。

总结来说，迅驰二应用了很多新技术，很多技术现在仍旧是笔记本的主流技术规范之一。

虽然其并没有从深层次的架构上繁盛改变，但是其通过技术改进所提高的性能还是真正的让用户感受到了迅驰的魅力。

架构变革，涅磐重生的迅驰三(Napa)在迅驰二平台上，Dothan CPU只是在工艺、前端总线上有所改进，推出了一些的新的技术，但是在架构上并没有大的变化，所以其性能的提升是有限制的。

在迅驰平台上三大部分最关键的就是CPU，由于笔记本的特殊性，CPU必须最大的发挥出效能，而不是单纯的依靠提高主频来提高性能，双核的概念逐步提了出来，于是Intel研发了更低功耗，更高效能，双核心的CPU，它就是Yonah核心的CPU，这是全新架构设计的处理器，新处理器的诞生肯定需要相应的平台来搭载，于是在06年的CES展会上，Intel给大家带来了迅驰三移动平台，也就是Napa平台。

06年可以说是双核年，双核CPU的概念被炒的火热，Yonah是真正的双核心技术，其L1 Cache虽然是各自独立的，但是其L2 2M的Cache却是共享的，与PD双核各自独立的L2 Cache相比其采用了动态快取配置（Dynamic Cache Allocation）技术，可以更充分的发挥L2缓存的作用，有着更高的执行效率并且不会导致资源的浪费。

在制造工艺上Yonah已经改进为65nm，有效的降低了功耗，FSB为533MHz和667MHz两种,此外其通过采用Int el Digital Media Boost、Intel Dynamic Power Coordination（动态电源协调）等技术的应用，大大的提高了其效能。

自Yonah核心的处理器推出来，Intel就不再以Pentium M来命名其处理器，而是采用了Intel Core Duo处理器，也就是我们现在耳熟能详的酷睿处理器。

笔者记得刚上市时入门级别的酷睿双核处理器为T2050,主频为1.6G，2M L2缓存，其外频为533MHz,其他象T2300，T2400,T2600外频为667MHz,酷睿一代的最高主频处理器是T2600,主频为2.16G。

在芯片组方面，则是945系列，共有945GM/PM/GMS/940GML/943GML等几个版本。

945PM要搭载独立的显卡，其他四款芯片组都集成了GMA950显示芯片。

与915芯片组相比，945已经可以完美的支持DDR2 667内存，其支持的CPU外频也提升到了667MHz。

在无线模块方面采用了Intel 3945ABG系列无线模块，也是符合802.11a/b/g传输规范，但是3945ABG系列与迅驰二平台上的2915ABG不同，其采用了PCI-E接口，保证了更快的传输速度。

在NAPA上值得一说的还有后来发布的merom核心的CPU，其工艺还是65nm,二级缓存则变成了4M增加了一倍，但是在945芯片组上应用的merom处理器其前端总线还是66 7MHz,没有提升到800MHz,L2也缩减为2M，接口也用迅驰四平台不同，所以采用了mero m核心的处理器的NAPA平台更被人称为NAPA Refresh,其实其也就是从迅驰三到迅驰四的过度版本，早在迅驰一上采用400 FSB的Dothan也是类似的情况。

玫瑰绽放，应运而生的迅驰四(Santa Rosa)2007年5月9日，Intel正式发布了新一代迅驰平台，并定名为Santa Rosa，按照以往的惯例，迅驰四依旧对三大组建进行了更新，并且还加入了最新的迅盘技术。

在CPU部分，还是采用了的Merom核心的处理器，merom(猫肉）处理器早在06年7月已经发布，其是对Yonah核心处理器的改进版，为了与Yonah核心的酷睿一代相区别，其称为酷睿二代处理器，在945平台上有667MHz FSB的Merom，在Santa Rosa平台上应用的则是800MHz FSB的Merom核心的酷睿二代处理器。

Intel 965系列芯片组分为965PM,965GM,960GL等，其中965PM还是要搭配独立显卡来使用,965GM则集成了GMA X3100显示核心。

GMA X3100的时钟频率达到了500MHz，内置128个渲染单元，支持Windows Vista Aero用户界面，能够兼容DirectX 10，其可以较为流畅的运行VISTA操作系统。

无线方面则采用了英特尔4965AGN无线网卡，能够在802.11a/b/g/n的规格下运行，达到108M的传输速度。

值得注意的是在Santa Rosa平台上也有采用了4965AG无线网卡的产品，少了对n的支持，甚至还有采用在迅驰三平台上的3945ABG无线网卡，这是Intel 出于目前的市场的状况而允许的厂商行为。

在Santa Rosa平台上还有一大技术创新就是迅盘的发明，通俗来讲，迅盘起到了系统加速的作用。

CES2008上英特尔正式发布45nm处理器Penryn,目前共有Intel Core 2 Duo T8100、T 8300、T9300、T9500、Core 2 Xtreme X9000等五个型号，其缓存最高已经达到了6M，功耗则最低降低到了29W，按照以往的推理，新一代的CPU 应用在老平台上则是一个过度版本，也就是Santa Rosa Refresh,在08年迅驰五(Montevina)平台推出之后，penryn核心的处理器将发挥更大的作用。
