AD转换模块介绍

  • 格式：doc
  • 大小：148.00 KB
  • 文档页数：9

>手把手教你写S12XS128程序(9)--A/D转换模块介绍1时间:2009-11-30 22:10来源:电子设计吧作者:dzsj8 点击:365次1、A/D转换原理A/D转换的过程是模拟信号依次通过取样、保持和量化、编码几个过程后转换为数字格式。

a)取样与保持一般取样与保持过程是同时完成的，取样-保持电路的原理图如图16所示，由输入放大器A1、输出放大器A2、保持电容CH和电子开关S组成，要求 AV1 * AV2= 1。

原理是：当开关S闭合时，电路处于取样阶段，电容器充电，由于 AV1 * AV2= 1，所以输出等于输入；当开关S断开时，由于A 2输入阻抗较大而且开关理想，可认为CH没有放电回路，输出电压保持不变。

图16 取样-保持电路取样-保持以均匀间隔对模拟信号进行抽样，并且在每个抽样运算后在足够的时间内保持抽样值恒定，以保证输出值可以被A/D 转换器精确转换。

b)量化与编码量化的方法，一般有舍尾取整法和四舍五入法，过程是先取顶量化单位Δ，量化单位取值越小，量化误差的绝对值就越小，具体过程在这里就不做介绍了。

将量化后的结果用二进制码表示叫做编码。

2、A/D转换器的技术指标a)分辨率分辨率说明A/D转换器对输入信号的分辨能力，理论上，n位A/D转换器能区分的输入电压的最小值为满量程的1/2n 。

也就是说，在参考电压一定时，输出位数越多，量化单位就越小，分辨率就越高。

S12的ATD模块中，若输出设置为8位的话，那么转换器能区分的输入信号最小电压为19.53mV。

b)转换时间A/D转换器按其工作原理可以分为并联比较型（转换速度快ns级）、逐次逼近型（转换速度适中us级）、双积分型（速度慢抗干扰能力强）。

不同类型的转化的A/D转换器转换时间不尽相同，S12的ATD模块中，8位数字量转换时间仅有6us，10位数字量转换时间仅有7us。

手把手教你写S12XS128程序(10)--A/D转换模块介绍2时间:2009-12-09 21:32来源:电子设计吧作者:dzsj8 点击:368次S12内置了2组10位/8位的A/D模块：ATD0和ATD1，共有16个模拟量输入通道，属于逐次逼近型A/D转换器（这个转换过程与用天平称物的原理相似）。

1、功能结构图图17 A/D 模块功能结构图图17所示的是A/D 模块的功能结构，这个功能模块被虚线划分成为图示所示的虚线所隔离的三个部分：IP 总线接口、转换模式控制/寄存器列表，自定义模拟量。

IP 总线接口负责该模块与总线的连接，实现A/D 模块和通用I/O 的目的，还起到分频的作用；转换模式控制寄存器列表中有控制该模块的所有的寄存器，执行左右对齐运行和连续扫描。

自定义模拟量负责实现模拟量到数字量的转换。

包括了执行一次简单转换所需的模拟量和数字量。

2、HCS12中A/D转化模块特点8/10 位精度；7 us, 10-位单次转换时间.；采样缓冲放大器；可编程采样时间；左/右对齐, 有符号/无符号结果数据；外部触发控制；转换完成中断；模拟输入8 通道复用；模拟/数字输入引脚复用；1 到8转换序列长度；连续转换模式；多通道扫描方式。

ATD 模块有模拟量前端、模拟量转换、控制部分及结果存储等四部分组成。

其中模拟前端包括多路转换开关、采样缓冲器、放大器等，结果存储部分主要有8个16 位的存储器和反映工作状态的若干标志位。

>手把手教你写S12XS128程序(11)--A/D寄存器说明1时间:2009-12-11 12:26来源:电子设计吧作者:dzsj8 点击:369次1、ATD0控制寄存器2---ATD0CTL2ATD0CTL2主要控制ATD0的启动、状态标志以及上电模式，对寄存器进行写操作时，将中断当前的转化过程。

寄存器ATD0CTL2如图18所示：图18ATD0CTL2寄存器ADPU：A/D 使能控制位，相当于一个开关，用来启动/禁止A/D转换1 = A/D 模块上电0 = 禁止A/D，以减少功耗AFFC：A/D 快速转换完成标志位清零1 = 快速标志位清零顺序，每次读取结果寄存器自动清零0 = 正常标志位清零顺序，需要软件方式对状态标志位清零AWAI：A/D 等待模式1 = 等待模式下，ATD继续运行0 = 等待模式下，ATD停止运行，以降低功耗接收到外部触发时，启动A/D转换，否则不进行转换。

0--忽略外部触发；1--有外部触发时开始转换，此时AN7不能用于A/D转换。

ASCIE：A/D 转化序列转换结束中断使能控制位1 = 允许ATD转换序列转换结束后发生中断0 = 禁止ATD 中断ASCIF：A/D转换序列转换结束中断标志，只用于读。

1 = 发生中断0 = 为发生中断手把手教你写S12XS128程序(12)--A/D寄存器说明2时间:2009-12-12 12:06来源:电子设计吧作者:dzsj8 点击:340次2、ATD0控制寄存器3---ATD0CTL3ATD0CTL3主要控制结果寄存器的映射，设置转换序列的长度，还可以暂时冻结ATD0模块，尤其确定ATD0在BDM状态下的行为。

寄存器ATD0CTL3如图19所示：图19ATD0CTL3寄存器S1C、S2C、S4C、S8C：转换序列长度选择位控制位【注意】ATD的每次启动要进行若干次扫描循环，每次扫描循环称为一个转换序列。

FIFO：结果寄存器FIFO模式控制位，1 = 结果寄存器映射到转换序列0 = 结果寄存器没有映射到转换序列>手把手教你写S12XS128程序(13)--A/D寄存器说明3时间:2009-12-14 11:50来源:电子设计吧作者:dzsj8 点击:325次3、ATD0控制寄存器4---ATD0CTL4ATD0CTL4用于选择时钟，选择采样转换时间以及选择8位/10位转换方式。

寄存器ATD0CTL4如图20所示：图20ATD0CTL4寄存器SRES8 ：A/D精度选择控制位1 =将采集到的模拟量以8位二进制数表示0 = 将采集到的模拟量以10位二进制数表示SMP0、- 分频系数从2到64- A/D时钟计算公式：ATDClock = BusClock/(PRS + 1) × 0.5- A/D时钟频率应满足：【注意】对于AD转换来说，它的转换周期包括采样时间和运算时间。

如果频率太高，则采样时间过短。

这对于输出阻抗比较大或信号频率比较高的信号来说，就会产生较大的采样误差，那么AD转换的精度就会受较大的影响。

>手把手教你写S12XS128程序(14)--A/D寄存器说明4时间:2009-12-17 19:39来源:电子设计吧作者:dzsj8 点击:336次4、ATD0控制寄存器4---ATD0CTL5ATD0CTL5用于选择转换方式，选择转换通道，设置单/多通道转换和单次/连续转换模式以及对齐方式。

寄存器ATD0CTL5如图20所示：图20 寄存器ATD0CTL5【注意】ATDCTRL5设置成多通道转换后，ATDCTRL3设置采集的通道数，此外ATDCTRL5中还需要设置多通道采集的起始通道。

比如采集7个通道，起始通道是1，那么就采集从1－7通道，如果起始通道是2，就采集2－7，还有0通道。

【注意】在S12系列中，当转换序列长度设置为1（S8C:S1C=0001），MULT=0时，只对一个通道进行一次转换。

>手把手教你写S12XS128程序(15)--A/D寄存器说明5时间:2009-12-27 00:47来源:电子设计吧作者:dzsj8 点击:300次5、ATD0状态寄存器5---ATD0START0、ATD0START0ATD0START0反映当前的转换通道、A/D转换是否结束、是否有外部触发等；ATD0START1反映转换序列中相应的转换是否完成。

寄存器ATD0START0、ATD0START1如图21所示：SCF ---转换序列完成标志在单次转换模式时，当转换完成后置位(SCAN = 0)在连续转换模式时，当第一次转换完成后置位(SCAN = 1)，当AFFC = 0，写1清零。

ETORF ---外部触发覆盖标志如果在转换过程中高/低电平出现，置位F IFOR当结果寄存器在读出之前已经被写入时，置位( CCF 没有清零)CC[2:0]转换计数器---3位计数器指向下一个将要转换的通道CCF7 -CCF0 ---独立通道转换完成标志位每个相应的通道转换结束后置位,当相应的A/D 结果寄存器被读出时，清零，注意当A FFC 位不同时的情况>手把手教你写S12XS128程序(16)--A/D转换应用实例时间:2009-12-27 00:51来源:电子设计吧作者:dzsj8 点击:396次第十六讲：A/D转换应用实例要让ATD 开始转换工作，必须经过以下三个步骤：1.将ADPU 置1，使ATD 启动；2.按照要求对转换为数、扫描方式、采样时间、时钟频率及标志检查等方式进行设置；3.发出启动命令；如果上电默认状态即能满足工作要求，那么只要将ADPU 置1，然后通过控制寄存器发出转换命令，即可实现转换。

【例程2】程序描述：由通道ATD0进行单通道A/D转换，转换值在B口显示程序如下：#include <hidef.h> /* common defines and macros */#include <mc9s12dg128.h> /* derivative information */#pragma LINK_INFO DERIVATIVE "mc9s12dg128b"/******定义变量********/word AD_wValue;//AD转换结果/*时钟初始化*/void PLL_Init(void) //PLLCLK=2*OSCCLK*(SYNR+1)/(REFDV+1){ //锁相环时钟=2*16*(2+1)/(1+1)=48MHzREFDV=1; //总线时钟=48/2=24MHzSYNR=2;while(!(CRGFLG&0x08));CLKSEL=0x80;}/*AD初始化*/void AD_Init(void){ATD0CTL2=0xC0; // 启动A/D, 快速清零, 无等待模式, 禁止外部触发, 中断禁止ATD0CTL3=0x20; // 转换序列长度为4, No FIFO, Freeze模式下继续转换ATD0CTL4=0x85; // 8位精度, 2个时钟,ATDClock=[BusClock*0.5]/[PRS+1]=2MHz;PRS=5,divider=12ATD0CTL5=0xA0; // 右对齐无符号，单通道采样，通道0ATD0DIEN=0x00; // 禁止数字输入}/*读取AD转换结果*/void AD_GetValue(word *AD_wValue){*AD_wValue=ATD0DR0; //读取结果寄存器的值}/**********主函数**************/void main(void){PLL_Init();AD_Init();DDRB=0xFF;PORTB=0x00;EnableInterrupts;for(;;){while(!ATD0STAT1_CCF0); // 等待转换结束while(ATDOSTAT1_CCF0==1)AD_GetValue(&AD_wValue); // 读取转换结果PORTB = (byte)AD_wValue; // 在B口显示转换值}}。

合集下载

ad转换实验报告

ad转换实验报告

ad转换实验报告AD转换实验报告概述：AD转换（Analog-to-Digital Conversion）是将模拟信号转换为数字信号的过程。

本实验旨在通过实际操作和数据记录，探究AD转换的原理和应用。

实验目的：1. 了解AD转换的基本原理和分类；2. 掌握AD转换器的使用方法；3. 分析AD转换器的性能指标。

实验器材：1. AD转换器模块；2. 信号发生器；3. 示波器；4. 电脑。

实验步骤：1. 连接实验器材：将信号发生器的输出端与AD转换器的输入端相连，将AD转换器的输出端与示波器的输入端相连，将示波器与电脑连接；2. 设置信号发生器：调整信号发生器的频率、幅度和波形，生成不同的模拟信号；3. 设置AD转换器：根据实验要求，选择合适的AD转换器工作模式，并设置采样率和分辨率；4. 进行AD转换：通过示波器监测AD转换器输出的数字信号，并记录下相应的模拟输入信号值；5. 数据分析：将记录的数据输入电脑，进行进一步的数据分析和处理。

实验结果：在实验过程中，我们通过改变信号发生器的频率、幅度和波形，观察到AD转换器输出的数字信号的变化。

根据示波器的显示和记录的数据，我们得到了一系列的AD转换结果。

通过对这些结果的分析，我们可以得出以下结论：1. AD转换器的分辨率对转换精度有重要影响。

分辨率越高，转换结果的精度越高；2. AD转换器的采样率对转换结果的准确性有影响。

采样率过低可能导致信号失真或丢失；3. 不同的模拟信号在AD转换过程中可能会产生不同的失真现象，如量化误差、采样误差等；4. AD转换器的性能指标包括分辨率、采样率、信噪比等，这些指标对于不同应用场景有不同的要求。

实验总结：通过本次实验，我们深入了解了AD转换的原理和应用。

实验结果表明，AD转换器在现代电子设备中具有重要的作用，广泛应用于音频处理、图像处理、传感器数据采集等领域。

了解和掌握AD转换的基本原理和性能指标，对于我们理解和设计数字系统具有重要意义。

ti mcu ad用法

ti mcu ad用法

ti mcu ad用法TI MCU AD用法1. 简介TI MCU（Microcontroller Unit，微控制器单元）是德州仪器（Texas Instruments）公司推出的一款芯片产品，其广泛应用于嵌入式系统开发中。

AD（Analog to Digital，模数转换）是TI MCU中的一个重要功能模块，用于将模拟信号转换成数字形式，方便处理和分析。

2. 用法一：模拟输入量测•描述：通过AD功能，将外部模拟信号转换成数字形式，通过读取数字结果实现对输入量的测量。

•使用步骤：1.配置AD引脚和相应的通道，确保正确连接外部模拟信号。

2.配置AD转换的分辨率和采样率，根据需求设定精度和采样频率。

3.启动AD转换，等待转换完成。

4.读取转换结果，进行进一步的处理和分析。

3. 用法二：电压检测和监控•描述：通过AD功能，检测并监控特定电压信号，例如电池电压或电源输入。

•使用步骤：1.配置AD引脚和通道，将电压信号输入AD模块。

2.设置阈值，确定电压的上下限。

3.启动AD转换，并根据转换结果判断电压是否在设定的范围内。

4.根据需求，可以通过中断或其他方式实现电压状态变化的通知或处理。

4. 用法三：汽车电子系统中的应用•描述：AD功能在汽车电子系统中具有广泛的应用，例如温度传感器读取、光敏传感器读取、车速检测等。

•使用步骤：1.根据具体传感器和信号特点，选择合适的AD引脚和通道。

2.根据传感器的输出特性和需求，设置AD转换的分辨率和采样率。

3.启动AD转换，读取转换结果，并根据实际情况进行处理和分析。

5. 用法四：音频信号处理•描述：通过AD功能，将音频信号转换为数字形式，实现音频信号的处理和分析，如音频采样、频谱分析等。

•使用步骤：1.选择合适的AD引脚和通道，将音频输入连接到AD模块。

2.根据音频信号的特点和需求，设置AD转换的参数，如采样率、数据宽度等。

3.启动AD转换，按照设定的参数对音频信号进行采样并进行进一步的处理。

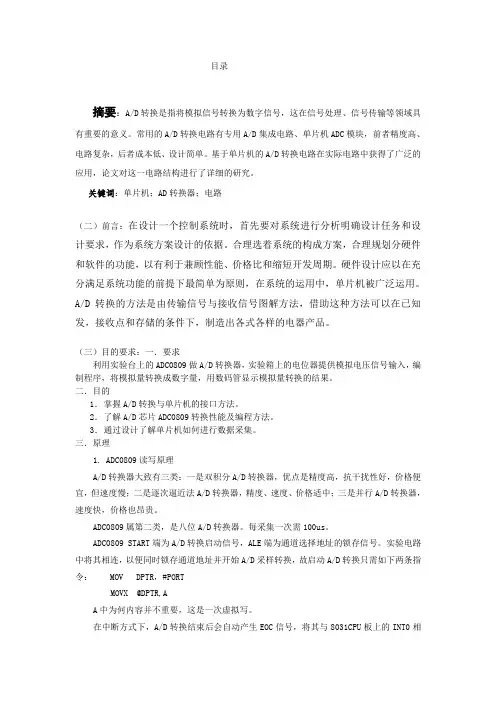

单片机课设AD转换

单片机课设AD转换

时钟电路，外接晶振和电容可产生1.2~12MHz的时钟频率。
外部程序存储器寻址空间为64KB,外部数据存储器寻址空间为64KB。
111条指令，大部分为单字节指令。
单一+5V电源供电，双列直插40引脚DIP封装。
5.2.3 复位电路
复位电路有两种：上电自动复位和上电/按键手动复位。在这里我们采用上电/按键手动复位，如图所示按下按键SW，电源对电容C充电，使RESET端快速达到高电平。松开按键，电容向芯片的内阻放电，恢复为低电平，从而使单片机可靠复位。既可上电复位，又可按键复位。一般R1选470欧姆，R2选8.2K欧姆，C选22uF。
6.2 主程序
主程序主要是设置数据区的起始地址为60H，模拟路数为8路，设置外部中断方式是下降沿触发，开总中断，向ADC0809写数据启动AD转换。
图1主流程图的设计框架
6.3中断服务程序
中断服务程序主要完成取AD转换结果存储，模拟路数自增1，存储区自增1，判断8路是否转换完毕，若完毕则返回。
图2 T0中断服务程序流程图
MOV @DPTR,A
就启动了AD转换。
8051的P2.7(A15)和 经或非门后的信号YOE与ADC0809的OE端相连，但单片机执行如下程序后，
MOV DPTR,#7FF8H
MOV A,@DPTR
就可以获取AD的转换结果。
转换数据的传送可以有定时传送方式，查询方式和中断方式，在这里我们采用中断方式。因为ADC0809的转换时间为100us，而单片机执行一条指令的时间为1us，它们之间相差两个数量级。而且采用中断方式的好处在于可以不占用CPU硬件资源，使CPU可以在转换的过程中完成其他的工作。将ADC0809的EOC引脚经或非门后与8051的INT0相连，这样就能在外部中断子程序中实现对采集来的数据进行存储。

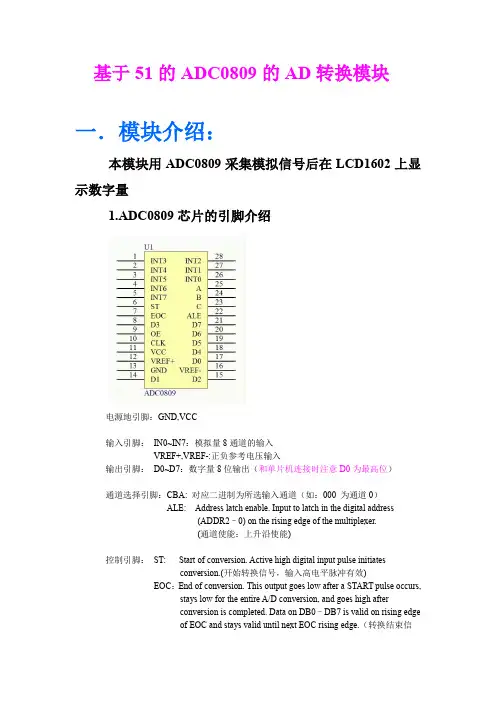

ADC0809模块制作
