AD转换器

AD转换器的原理AD转换器（Analog-to-Digital Converter）是一种电子设备，用于将模拟信号转换为数字信号。

它是许多现代电子系统中必不可少的组件，从音频信号处理到传感器数据采集等应用中都得到了广泛应用。

AD转换器的原理可以简单地分为三个主要步骤：采样、量化和编码。

1.采样：在模拟信号转换为数字信号之前，首先需要对模拟信号进行采样。

采样是指以固定的时间间隔，对模拟信号进行一系列的连续测量。

采样频率决定了每秒进行采样的次数，通常以赫兹（Hz）为单位。

根据奈奎斯特定理，采样频率必须至少是被采样信号频率的两倍，以避免采样到高于一半采样频率的信号产生的混叠效应。

2.量化：采样后的信号是连续变化的模拟信号，因此需要将其离散化为一系列具体的数值。

这一过程称为量化。

量化的目的是将连续的信号分成有限的几个离散的区间，并将每个区间映射到一个特定的数字值。

这些离散区间的宽度称为量化间隔，通常用比特数来表示。

比特数越大，量化间隔越小，数字表示的精度就越高。

最常见的量化技术是均匀量化，其原理是将输入信号值与量化间隔的倍数进行比较，并将其向量化为最接近的离散数值。

例如，如果量化间隔为0.1V，并且输入信号为2.35V，则其将被量化为2.3V。

3.编码：量化后的信号仍为模拟信号，因此需要将其转换为对应的数字表示。

这一过程称为编码。

编码的目标是将每个量化值映射到一个特定的数字代码。

最常见的编码方式是二进制编码，在这种方式下，每个量化值被映射为一个由0和1组成的二进制字节序列。

最简单的二进制编码方式是自然二进制编码，其中数字代码与量化值的二进制表示形式相同。

例如，对于4比特的量化，量化值0（0100）将被编码为0000。

然而，自然二进制编码有一个缺点，就是连续的数字值之间的转换可能需要多个比特的变化，导致编码效率低下。

为了解决这个问题，通常使用一些特殊的编码方式，如格雷码编码。

格雷码编码是一种二进制编码方式，其中相邻数值之间只有一位不同。

AD转换器及其接口设计详解AD转换器(Analog-to-Digital Converter，简称ADC)是将模拟信号转换为数字信号的一种设备。

在现代电子系统中，由于数字信号处理的高速、高精度和可编程性等优势，数字信号的应用广泛而且日益增多，而模拟信号则需要通过AD转换器转换为数字信号才能够被处理和分析。

在设计AD转换器的接口时，需要考虑以下几个方面：1.信号输入接口：AD转换器的输入通常是来自于外界的模拟信号，如声音、视频、温度等。

因此，设计AD转换器的接口时，首先需要提供适当的模拟输入接口，通常是通过引脚或者接口连接。

2.时钟信号接口：AD转换器需要一个时钟信号来同步转换过程。

时钟信号的频率和精度对AD转换器的性能有重要影响。

因此，设计AD转换器的接口时，需要提供一个稳定的时钟信号输入接口，并能够精确控制时钟频率。

3.控制信号接口：AD转换器通常需要一些控制信号来配置转换参数，如采样率、精度、增益等。

因此，在设计AD转换器的接口时，应提供一些控制信号输入引脚或者接口，以便用户可以灵活地配置AD转换器的性能参数。

4.数字输出接口：AD转换器的输出是数字信号，通常是二进制码。

设计AD转换器的接口时，需要提供一个数字输出接口，可以是并行接口、串行接口或者其他形式的接口，以便用户可以直接读取或者传输AD转换器的输出信号。

5.数据传输接口：AD转换器的输出信号通常需要经过处理和传输才能被其他系统使用。

因此，在设计AD转换器的接口时，应考虑提供一个数据传输接口，以便用户可以方便地将AD转换器的输出数据传输给其他系统。

在实际的AD转换器设计中，还需要考虑一些其他因素，如功耗、电磁兼容性、抗干扰能力等。

此外，根据具体应用需求，还可以考虑一些特殊功能的接口设计，如温度传感器接口、输入放大器接口、数字滤波器接口等。

总之，AD转换器的接口设计应综合考虑模拟信号输入、时钟信号输入、控制信号输入、数字输出和数据传输等因素，并根据具体应用需求，设计合适的接口形式和参数，以提高AD转换器的性能和适用性。

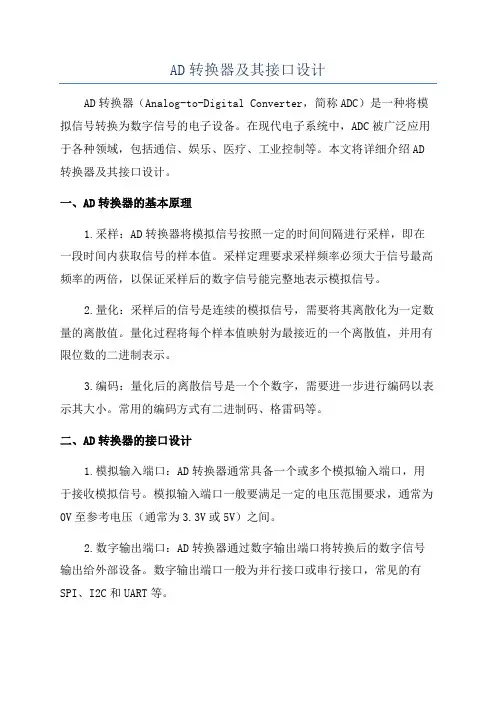

AD转换器及其接口设计AD转换器（Analog-to-Digital Converter，简称ADC）是一种将模拟信号转换为数字信号的电子设备。

在现代电子系统中，ADC被广泛应用于各种领域，包括通信、娱乐、医疗、工业控制等。

本文将详细介绍AD 转换器及其接口设计。

一、AD转换器的基本原理1.采样：AD转换器将模拟信号按照一定的时间间隔进行采样，即在一段时间内获取信号的样本值。

采样定理要求采样频率必须大于信号最高频率的两倍，以保证采样后的数字信号能完整地表示模拟信号。

2.量化：采样后的信号是连续的模拟信号，需要将其离散化为一定数量的离散值。

量化过程将每个样本值映射为最接近的一个离散值，并用有限位数的二进制表示。

3.编码：量化后的离散信号是一个个数字，需要进一步进行编码以表示其大小。

常用的编码方式有二进制码、格雷码等。

二、AD转换器的接口设计1.模拟输入端口：AD转换器通常具备一个或多个模拟输入端口，用于接收模拟信号。

模拟输入端口一般要满足一定的电压范围要求，通常为0V至参考电压（通常为3.3V或5V）之间。

2.数字输出端口：AD转换器通过数字输出端口将转换后的数字信号输出给外部设备。

数字输出端口一般为并行接口或串行接口，常见的有SPI、I2C和UART等。

3.时钟信号：AD转换器需要一个时钟信号来同步采样和转换过程。

时钟信号通常由外部提供，可以是外部晶体振荡器或其他时钟源。

4.控制信号：AD转换器还可能需要一些控制信号来设置工作模式、增益、采样率等参数。

控制信号一般由微处理器或其他逻辑电路生成和控制。

三、AD转换器的接口设计要点1.采样率：为了准确地表示模拟信号，AD转换器的采样率需要满足采样定理的要求。

采样率的选择需要根据应用场景和信号频率来确定。

2.分辨率：分辨率是指AD转换器能够表示的最小量化步长。

一般分辨率越高，表示精度越大。

分辨率一般由位数来表示，如8位、10位、12位等。

3.电压范围：AD转换器的模拟输入端口需要满足一定的电压范围要求。

AD和DA转换器的分类及其主要技术指标AD和DA转换器（Analog-to-Digital and Digital-to-Analog converters）是电子设备中常用的模数转换器和数模转换器。

AD转换器将连续的模拟信号转换成对应的离散数字信号，而DA转换器则将离散的数字信号转换成相应的连续模拟信号。

本篇文章将介绍AD和DA转换器的分类以及它们的主要技术指标。

一、AD转换器分类AD转换器主要分为以下几个类型：1.逐次逼近型AD转换器（Successive Approximation ADC）逐次逼近型AD转换器是一种常见且常用的AD转换器。

它采用逐渐逼近的方法逐位进行转换。

其基本原理是将模拟输入信号与一个参考电压进行比较，不断调整比较电压的大小，确保比较结果与模拟输入信号的差别小于一个允许误差。

逐次逼近型AD转换器的转换速度相对较快，精度较高。

2.模数积分型AD转换器（Sigma-Delta ADC）模数积分型AD转换器是一种利用高速和低精度的ADC与一个可编程数字滤波器相结合的技术。

它通过对输入信号进行高速取样并进行每个采样周期的累积和平均，降低了后续操作所需的带宽。

模数积分型AD转换器具有较高的分辨率和较好的线性度，适用于高精度应用。

3.并行型AD转换器（Parallel ADC）并行型AD转换器是一种通过多个比较器并行操作的AD转换器。

它的转换速度较快，但其实现成本相对较高。

并行型AD转换器适用于高速数据采集和信号处理。

4.逐渐逼近型AD转换器（Ramp ADC）逐渐逼近型AD转换器是一种通过线性递增电压与输入信号进行比较的转换器。

它利用逐渐逼近的方法寻找与输入信号最接近的电压值，然后以此电压值对应的时间来估计输入信号的值。

逐渐逼近型AD转换器转换速度较慢，但精度较高。

5.其他类型AD转换器除了上述几种常见的AD转换器类型外，还有其他一些特殊的AD转换器类型，如比例调制型AD转换器、索耳转换器等。
