1，除阳台门窗外其它外门窗：
南向窗墙比0.25≤0.30≤0.30，窗框采用80系列断热型铝合金，玻璃采用6中透光LOW-E+12氩气+6透明,北向窗墙比0.25≤0.28≤0.30，窗框采用80系列断热型铝合金，玻璃采用6中透光LOW-E+12氩气+6透明, (一)、外窗（公共楼梯间、电梯间及电梯机房、外走廊及一层公共门厅的透明外门窗不按本规定执行）
镀膜编号：双银浅蓝-70膜层，可见光透射比：0.69，传热系数2.5≤2.5,综合遮阳系数0.39≤0.40。

镀膜编号：双银浅蓝-70膜层，可见光透射比：0.69，传热系数2.5≤2.5,综合遮阳系数0.39≤0.50。

东向窗墙比0.05≤0.20，窗框采用80系列断热型铝合金，玻璃采用6中透光LOW-E+12A+6透明, 镀膜编号：G膜层，可见光透射比：0.71，传热系数3.1≤3.2,综合遮阳系数0.38≤0.50。

西向窗墙比0.05≤0.20，窗框采用80系列断热型铝合金，玻璃采用6中透光LOW-E+12A+6透明,建筑节能计算书
一、项目总信息二、建筑概况
三、设计依据
1、《民用建筑热工设计规范》（GB50176-93）
2、 湖北省地方标准《低能耗居住建筑节能设计标准》（DB42/T 559—2013）
3、《建筑外门窗气密、水密、抗风压性能分级及检测方法》（GB/T 7106-2008）。

镀膜编号：G膜层，可见光透射比：0.71，传热系数3.1≤3.2,综合遮阳系数0.38≤0.50。

2，阳台门窗透明部分：窗框采用80系列断热型铝合金，玻璃采用6中透光LOW-E+12氩气+6透四、建筑维护结构基本组成及建筑热工节能设计分析
镀膜编号：双银浅蓝-70膜层，可见光透射比：0.69，传热系数2.5≤2.5,综合遮阳系数0.39≤0.40。

3，外门窗气密性等级：6级
（二）、1，户门采用成品封闭式防盗门与塑料平开组合门,传热系数2.0≤2.0;
2，阳台门芯板采用传热系数2.0≤2.0;
（三）、墙体
1、南北向外墙体
（1）、外墙体填充墙，主要结构材料及厚度（饰面面层不计）：
第 1 层、20厚水泥砂浆；
第 2 层、200厚加气混凝土砌块墙体；
第 3 层、55厚胶粉聚苯颗粒保温浆料（B1级）；
第 4 层、5厚水泥聚合物抗裂砂浆；
第 5 层、15厚水泥石灰砂浆；
第 6 层、5厚水泥砂浆；
（2）、外墙体钢筋砼墙,主要结构材料及厚度（饰面面层不计）：
第 1 层、20厚水泥砂浆；
第 2 层、200厚钢筋砼外墙；
第 3 层、55厚胶粉聚苯颗粒保温浆料（B1级）；
第 4 层、5厚水泥聚合物抗裂砂浆；
第 5 层、15厚水泥石灰砂浆；
第 6 层、5厚水泥砂浆；
蓄热系数 （3）、墙体平均传热系数最大的墙体数据（最不利房间数据）(南向）
（4）、墙体平均热惰性指标最小的墙体数据（最不利房间数据）(南向）
（5）、墙体平均传热系数最大的墙体数据（最不利房间数据）(北向）
（6）、墙体平均热惰性指标最小的墙体数据（最不利房间数据）(北向）
热阻值
2、东西向外墙体
（1）、外墙体填充墙，主要结构材料及厚度（饰面面层不计）：第 1 层、20厚水泥砂浆；
第 2 层、200厚加气混凝土砌块墙体；
第 3 层、55厚胶粉聚苯颗粒保温浆料（B1级）；
第 4 层、5厚水泥聚合物抗裂砂浆；
第 5 层、15厚水泥石灰砂浆；
第 6 层、5厚水泥砂浆；
（2）、外墙体钢筋砼墙,主要结构材料及厚度（饰面面层不计）：第 1 层、20厚水泥砂浆；
第 2 层、200厚钢筋砼外墙；
第 3 层、55厚胶粉聚苯颗粒保温浆料（B1级）；
第 4 层、5厚水泥聚合物抗裂砂浆；
第 5 层、15厚水泥石灰砂浆；
第 6 层、5厚水泥砂浆；
（3）、墙体平均传热系数最大的墙体数据（最不利房间数据）(东向）
（4）、墙体平均热惰性指标最小的墙体数据（最不利房间数据）(东向）
（5）、墙体平均传热系数最大的墙体数据（最不利房间数据）(西向）
（6）、墙体平均热惰性指标最小的墙体数据（最不利房间数据）(西向）
3、凸窗顶板,主要结构材料及厚度：
第 1 层、20厚水泥砂浆；
第 2 层、40厚硬质岩棉板；
第 3 层、100厚钢筋砼顶板；
第 4 层、40厚硬质岩棉板；
第 5 层、5厚水泥聚合物抗裂砂浆；
4、凸窗侧墙板,主要结构材料及厚度：
第 1 层、20厚水泥砂浆；
第 2 层、40厚硬质岩棉板；
第 3 层、100厚钢筋砼侧墙板；
第 4 层、40厚硬质岩棉板；
第 5 层、5厚水泥聚合物抗裂砂浆；
第 6 层、15厚水泥石灰砂浆；
5、凸窗底板,主要结构材料及厚度：
第 1 层、20厚水泥砂浆；
第 2 层、50厚硬质岩棉板；
第 4 层、5厚水泥聚合物抗裂砂浆；
第 5 层、15厚石灰水泥砂浆；
6、分户墙,主要结构材料及厚度：
第 1 层、 5厚水泥砂浆；
第 2 层、15厚水泥石灰砂浆；
第 3 层、200厚加气混凝土砌块；
第 4 层、15厚水泥石灰砂浆；
第 5 层、5厚水泥砂浆；
7、采暖空调与不采暖空调间的隔墙，主要结构材料及厚度（饰面面层不计）：
第 1 层、 5厚水泥砂浆；
第 2 层、15厚水泥石灰砂浆；
第 3 层、200厚加气混凝土砌块；
第 5 层、5厚水泥砂浆；
（二）、屋面
1， 上人屋面，主要结构材料及厚度：
第 1 层、10厚地砖；
第 2 层、25厚干硬性水泥砂浆；
第 3 层、40厚C20细石混凝土内配Φ4钢筋双向中距150
第 4 层、80厚挤塑聚苯板；
第 5 层、20厚水泥砂浆找平；
第 6 层、20厚憎水膨胀珍珠岩找坡2%；
第 7 层、120厚钢筋混凝土；
2，不上人屋面，主要结构材料及厚度：
第 2 层、110厚挤塑聚苯板保温；
第 3 层、20厚1:2.5水泥砂浆找平；
第 4 层、20厚憎水膨胀珍珠岩找坡2%；
第 5 层、120厚钢筋混凝土；
3，坡屋面，主要结构材料及厚度：
第 1 层、35厚C20细石混凝土；
第 2 层、140厚挤塑聚苯板保温；
第 3 层、20厚水泥砂浆找平；
第 4 层、120厚钢筋混凝土；
(三)、楼板
1，分层楼板，主要结构材料及厚度（饰面面层不计）： 第 1 层、20厚水泥砂浆；
第 2 层、20厚胶粉聚苯颗粒保温浆料（B1级）
第 4 层、15厚水泥砂浆；
2，底面接触室外空气的架空层或外挑楼板，主要结构材料及厚度：
第 1 层、20厚水泥砂浆；
第 2 层、20厚胶粉聚苯颗粒保温浆料（B1级）
第 3 层、100钢筋混凝土；
第 4 层、25厚硬质岩棉板保温（B1级）
第 5 层、5厚水泥聚合物抗裂砂浆；
第 6 层、10厚水泥砂浆；
3，与公共建筑直接衔接的楼板（仅商住楼部分有），主要结构材料及厚度： 第 1 层、20厚水泥砂浆；
第 2 层、20厚胶粉聚苯颗粒保温浆料（B1级）
第 3 层、100钢筋混凝土；
第 4 层、20厚硬质岩棉板保温（B1级）
第 5 层、5厚水泥聚合物抗裂砂浆；
4，封闭式不采暖空调地下室和半地下室的顶板（仅纯住宅部分有），主要结构材料及厚度： 第 1 层、20厚水泥砂浆；
第 2 层、20厚胶粉聚苯颗粒保温浆料（B1级）
第 3 层、100钢筋混凝土；
第 4 层、20厚硬质岩棉板保温（B1级）
第 5 层、5厚水泥聚合物抗裂砂浆；
第 6 层、10厚水泥砂浆；
五、结论
（一）、体形系数满足标准要求；
（二）、外窗的传热系数及综合遮阳系数满足标准要求；
（三）、户门及阳台门的传热系数满足标准要求；
（四）、外墙的传热系数与热惰性指标满足标准要求；
（五）、凸窗顶板、侧墙板及底板的传热系数满足标准要求；
（六）、分户墙的传热系数满足标准要求；
（七）、采暖空调与不采暖空调间的隔墙的传热系数满足标准要求；
（八）、屋面的传热系数满足标准要求；
（九）、分层楼板的传热系数满足标准要求；
（十）、底面接触室外空气的架空层或外挑楼板的传热系数满足标准要求； （十一）、与公共建筑直接衔接的楼板的传热系数满足标准要求；
（十二）、封闭式不采暖空调地下室和半地下室的顶板；
注：本工程所用节能材料燃烧等级均应不低于B1级。

合集下载

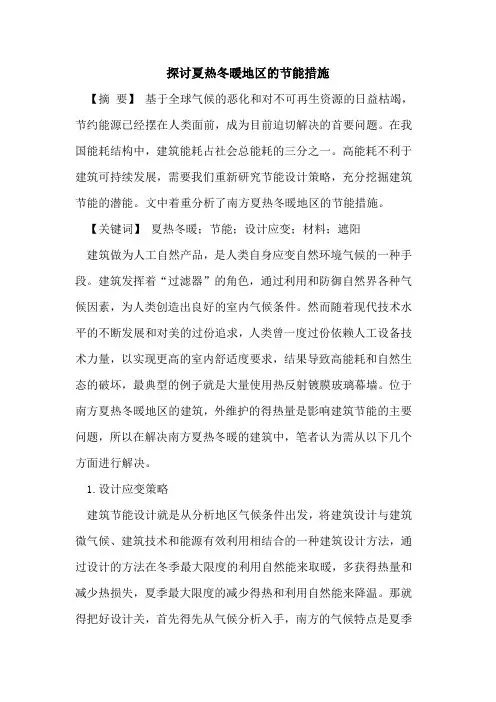

探讨夏热冬暖地区的节能措施
