体外冲击波治疗仪技术参数1.脉冲声波:体外冲击波治疗仪是通过发射脉冲声波来实现治疗效果的。
其中，脉冲声波的频率是一个重要的技术参数，一般在1Hz到20Hz之间可调。
频率的选择取决于不同的治疗需求和部位。
低频脉冲声波适用于深部组织，高频脉冲声波适用于浅部组织。
2.能量密度:能量密度是指单位治疗区域内能量的分布密度。
它通常以mJ/mm²为单位。
能量密度的大小直接影响治疗的效果。
一般来说，较高的能量密度能够提供更好的治疗效果，但同时也会增加治疗时的疼痛感。
因此，在确定能量密度时，需要根据患者的耐受能力和治疗需求做出合理的选择。
3.压力:压力是指治疗头对于皮肤的压力大小。
一般来说，较大的压力有助于增加治疗时声波的传播效果，提高治疗的效果。
但是，过大的压力也可能会增加患者的疼痛感。
因此，在选择治疗时的压力时，需要根据患者的情况和治疗需求做出适当的调整。
4.治疗深度:治疗深度是指脉冲声波在治疗区域内的穿透深度。
一般来说，治疗深度越大，治疗效果越好。
体外冲击波治疗仪通常可以通过调整声波的频率和能量密度来改变治疗深度。
对于不同的病症和部位，需要根据实际需求进行调整。
5.治疗时长:治疗时长是指每次治疗时持续施加脉冲声波的时间。
一般来说，治疗时长越长，治疗效果越好。
但是，过长的治疗时间也可能会增加患者的不适感。
因此，需要根据不同的病症和患者的情况，合理确定治疗时长。
总之，体外冲击波治疗仪的技术参数包括脉冲声波的频率、能量密度、压力、治疗深度和治疗时长。
这些技术参数的选择需要根据患者的病症、部位和需求来确定。
合理的技术参数选择可以提高治疗效果，减轻患者的疼痛感，并确保治疗的安全性和有效性。
体外冲击波治疗体外冲击波治疗，也被称为ESWT（Extracorporeal Shock Wave Therapy），是一种非侵入性、非手术的治疗方法，通过使用高强度声波波形和频率，以达到治疗目的。
它被广泛应用于许多医疗领域，尤其在骨科和康复领域中有着显著的疗效。
首先我们来了解一下体外冲击波治疗的工作原理。
体外冲击波是通过一台装有高压气压泵的冲击波发生器产生的。
患者会被要治疗的部位放置在设备的震源头下，设备会释放高强度的声波。
这些声波会以波的形式通过皮肤、软组织和骨骼传递，并在目标区域产生机械刺激。
这种机械刺激能够刺激局部血液循环，促进血管新生，加速伤口愈合。
此外，它还可以改善细胞代谢，通过影响细胞内的钙离子浓度，对细胞的修复和再生产生积极的影响。
体外冲击波治疗的疗效是由其在不同病理情况下对组织的生理和病理影响所决定的。
在骨科领域中，它主要用于骨折的治疗和软组织修复。
例如，对于骨折的康复，体外冲击波可以促进骨组织的再生和修复，并加速骨折的愈合时间。
在康复领域中，它被用于治疗肌肉和腱骨疾病，如跟腱炎、网球肘和冻结肩等。
通过刺激受损组织的修复和再生，体外冲击波可以显著减轻疼痛、改善功能和提高生活质量。
除了骨科和康复领域，体外冲击波治疗在泌尿科、心脏血管病和皮肤美容等领域也有广泛的应用。
在泌尿科中，它主要用于治疗尿路结石。
体外冲击波通过声波的作用，能够将结石破碎成小颗粒，从而通过尿液排出体外。
在心脏血管病领域，它可以用于治疗冠心病和心肌缺血。
通过刺激心肌组织的血液循环和氧气供应，体外冲击波可以改善心脏功能和预防心肌梗死。
在皮肤美容中，它被用于治疗皮肤组织的老化和松弛，通过促进胶原蛋白的增生和弹性纤维的生成，使皮肤更紧致和年轻。
体外冲击波治疗有许多优点。
首先，它是一种非侵入性的治疗方法，不需要手术切口，减少了患者的痛苦和恢复时间。
其次，它没有副作用，不需要麻醉，降低了治疗的风险。
此外，治疗过程简单、快速，一般持续时间只有几分钟到十几分钟。

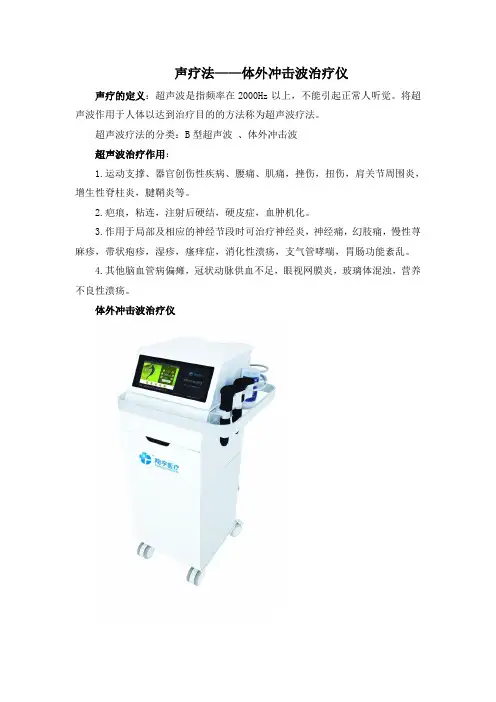

声疗法——体外冲击波治疗仪声疗的定义：超声波是指频率在2000Hz以上，不能引起正常人听觉。
将超声波作用于人体以达到治疗目的的方法称为超声波疗法。
超声波疗法的分类：B型超声波、体外冲击波超声波治疗作用：1.运动支撑、器官创伤性疾病、腰痛、肌痛，挫伤，扭伤，肩关节周围炎，增生性脊柱炎，腱鞘炎等。
2.疤痕，粘连，注射后硬结，硬皮症，血肿机化。
3.作用于局部及相应的神经节段时可治疗神经炎，神经痛，幻肢痛，慢性荨麻疹，带状疱疹，湿疹，瘙痒症，消化性溃疡，支气管哮喘，胃肠功能紊乱。
4.其他脑血管病偏瘫，冠状动脉供血不足，眼视网膜炎，玻璃体混浊，营养不良性溃疡。
体外冲击波治疗仪产品介绍：气动弹道式冲击波是压缩机产生的气动脉冲声波转化成精准的弹道式冲击波，通过物理系介质传导（如空气、液体等）作用于人体，产生生物学效应，是能量的突然释放而产生的高能量压力波，具有压力瞬间增高和高速传导的特性。
产品作用原理：1.空化效应：通常情况下，人体组织内含有小气泡，当冲击波作用组织时，气泡内气体以极快速度膨胀。
气泡在崩溃时产生高速微喷射现象，微喷射速率达400—800m/s，这比气泡崩溃更具破坏性。
它有利于疏通闭塞的微细血管，松解关节组织的粘连。
2.应力作用：冲击波作为一种细胞外物理信号，在组织细胞表面产生拉应力、压应力和剪切应力。
而应力在骨的生长、吸收和重建中起重要调节作用。
3.压电效应：骨基质中的胶原和蛋白多糖等非对称性物质在压力作用下发生形变，其表面静止的正负电荷被极化，从而在物质两端形成电位差，表现为压电效应。
高能量的ESW可以引起骨骼骨折，低能量的ESW可以刺激骨的形成。
4.损伤效应：ESW在治疗剂量下对细胞的影响一般是可逆的。
但随着冲击次数和剂量增加，有约5-95%的细胞完全变为碎片，即杀细胞效应。
5.镇痛效应：冲击波对轴突进行强刺激可以产生镇痛作用。
神经系统的这种反应方式被称为“门控”，是通过激发无髓鞘C纤维和A-&纤维启动镇痛作用。
体外冲击波治疗体外冲击波（Extracorporeal Shockwave Therapy，简称ESWT）是一种非侵入性的治疗方法，常用于治疗肌肉骨骼系统疾病和软组织损伤。
它利用高能量冲击波在体外产生的机械作用和化学效应，促进组织的修复和再生，从而达到治疗效果。
ESWT起源于20世纪80年代，最初被应用于肾结石碎石术中。
后来，人们发现冲击波还具有其他治疗作用，于是将其用于肌肉骨骼系统疾病的治疗。
至今，ESWT已被广泛应用于治疗肌肉骨骼系统疾病，如跟腱炎、滑膜炎、肌肉肌腱损伤等。
体外冲击波治疗的机制有以下几个方面：首先，冲击波会产生机械作用，通过刺激细胞内胞浆和细胞外基质之间的相互作用，促进细胞内信号传导，从而引发一系列生物学反应。
其次，冲击波还能促进血管新生，增加局部血液循环，提高组织的氧合和营养供应，促进组织修复和再生。
此外，冲击波还可以抑制病理信号通路的活化，减轻炎症反应，缓解疼痛。
对于体外冲击波治疗的操作，通常由专业医生进行。
治疗前，医生会对患者进行详细询问和身体检查，以了解病情和制定个性化治疗方案。
治疗时，医生会将特制的设备放置于患者的患处，并通过调节设备的参数，产生合适的冲击波，对患处进行治疗。
治疗的时间和次数通常根据患者的情况而定，一般为15-30分钟，每周1-2次，连续3-6周。
体外冲击波治疗的优势在于其非侵入性、广泛适用性和疗效稳定性。
相比于手术疗法，ESWT无需切开患处，减少了手术风险和恢复时间。
同时，ESWT对多种肌肉骨骼系统疾病均有效，如跟腱炎、髌骨软化症、肌肉拉伤等。
此外，ESWT具有较高的疗效稳定性，很少出现治疗失败和复发的情况。
尽管体外冲击波治疗的疗效已经被广泛证实，但仍存在一些禁忌症。
例如，孕妇、出血倾向性疾病患者、感染性疾病患者以及心脏和肺部疾病患者等不适合接受体外冲击波治疗。
此外，ESWT在治疗过程中可能会引发一些不良反应，如疼痛、淤血等，但这些不良反应多数为暂时性和可控制的。
体外冲击波治疗仪原理体外冲击波治疗仪是一种常用的治疗器械，广泛用于骨科、康复医学和运动医学等领域。
它的治疗原理主要是利用高压气体或电磁波通过传导传递到患者体内，通过瞬间释放的能量来产生机械波的作用，达到治疗的效果。
体外冲击波治疗仪的原理可以简单概括为以下三个方面。
第一，治疗仪产生的高压气体或电磁波会形成一个高压空气脉冲或电磁脉冲。
第二，这个脉冲会通过可调控的摆幅和频率传输给治疗头，治疗头会将脉冲能量转化为机械波。
第三，机械波通过皮下组织传导到患者身体的目标部位，产生生物效应，从而起到治疗作用。
在治疗过程中，机械波的作用可分为两种模式：直接模式和反射模式。
直接模式是指机械波直接传导到目标组织产生作用，例如治疗骨折、肌肉劳损等。
而反射模式则是指机械波传导到目标组织后，一部分会反射回来，对深层组织产生刺激和促进作用，如肌腱炎、韧带损伤等。
体外冲击波治疗仪的治疗原理可以通过以下几个方面解释。
首先，机械波的高频、高压特性可以促进血管扩张，增加血液灌注，从而改善组织的代谢和营养状况。
其次，机械波的传导可以刺激神经末梢，通过局部反射机制缓解疼痛，改善神经功能。
第三，机械波的传导作用还可以引起组织的微损伤和修复过程，促进软骨、肌肉、韧带等组织的再生与修复。
当然，体外冲击波治疗仪的治疗原理也有一定的限制和注意事项。
首先，治疗仪的使用需要经过专业培训和合格的操作人员指导，以确保治疗的安全性和有效性。
其次，治疗适应症和禁忌症需要严格掌握，不宜轻易使用。
再次，治疗仪的摆幅、频率等参数需要根据具体情况进行个性化的调整，以达到最佳治疗效果。
总之，体外冲击波治疗仪是一种基于机械波作用的治疗器械，通过高压气体或电磁波的传导，产生机械波对组织进行治疗。
它的治疗原理包括血液灌注促进、神经刺激和组织再生修复等方面，具有广泛的应用前景。
然而，在使用时需要注意各种限制和注意事项，以确保治疗的效果和安全性。

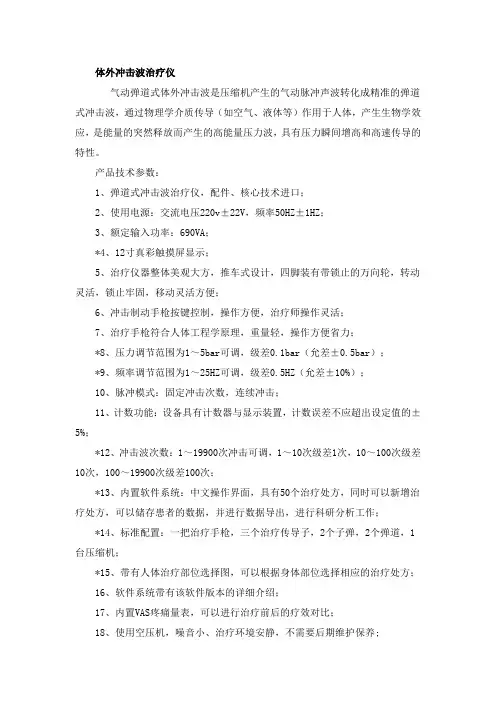

体外冲击波治疗仪气动弹道式体外冲击波是压缩机产生的气动脉冲声波转化成精准的弹道式冲击波，通过物理学介质传导（如空气、液体等）作用于人体，产生生物学效应，是能量的突然释放而产生的高能量压力波，具有压力瞬间增高和高速传导的特性。
产品技术参数：1、弹道式冲击波治疗仪，配件、核心技术进口；2、使用电源：交流电压220v±22V，频率50HZ±1HZ；3、额定输入功率：690VA；*4、12寸真彩触摸屏显示；5、治疗仪器整体美观大方，推车式设计，四脚装有带锁止的万向轮，转动灵活，锁止牢固，移动灵活方便；6、冲击制动手枪按键控制，操作方便，治疗师操作灵活；7、治疗手枪符合人体工程学原理，重量轻，操作方便省力；*8、压力调节范围为1～5bar可调，级差0.1bar（允差±0.5bar）；*9、频率调节范围为1～25HZ可调，级差0.5HZ（允差±10%）；10、脉冲模式：固定冲击次数，连续冲击；11、计数功能：设备具有计数器与显示装置，计数误差不应超出设定值的±5%；*12、冲击波次数：1～19900次冲击可调，1～10次级差1次，10～100次级差10次，100～19900次级差100次；*13、内置软件系统：中文操作界面，具有50个治疗处方，同时可以新增治疗处方，可以储存患者的数据，并进行数据导出，进行科研分析工作；*14、标准配置：一把治疗手枪，三个治疗传导子，2个子弹，2个弹道，1台压缩机；*15、带有人体治疗部位选择图，可以根据身体部位选择相应的治疗处方；16、软件系统带有该软件版本的详细介绍；17、内置VAS疼痛量表，可以进行治疗前后的疗效对比；18、使用空压机，噪音小、治疗环境安静，不需要后期维护保养;多体位医用诊疗床1、规格（mm）：2000×620×660。
2、人性化设计具有肩孔和扶手。
3、方便医生针对病患进行针灸、推拿康复使用。
骨肌疾病体外冲击波疗法专家共识（全文）自20 世纪90 年代初文献报道应用体外冲击波技术促进骨折愈合以来[1]，国内外有关该技术治疗骨肌疾病的报道逐渐增多，并已成为研究热点[2-14]。
近年来，通过不断深入研究及完善，该技术已成为一种新疗法“体外冲击波疗法（extracorporeal shock wave therapy，ESWT）”[15]。
由于该疗法具有微创、安全、有效的特点，已在骨肌疾病临床治疗领域广泛应用。
然而，目前ESWT 临床应用不规范，治疗关键技术和治疗方案不统一，导致ESWT 无法更好地推广应用。
为此，中国冲击波医学专业委员会组织专家参考国际、国内最新文献，结合国内实际情况，经过多次讨论后制定《骨肌疾病体外冲击波疗法专家共识》，为规范该疗法在国内的推广应用提供指导意见。
1 体外冲击波疗法物理学特性及生物学效应冲击波是一种通过振动、高速运动等导致介质极度压缩而聚集产生能量的具有力学特性的声波，会引起介质的压强、温度、密度等物理性质发生跳跃式改变。
体外冲击波疗法物理特性包括：①机械效应，即当冲击波进入人体后，在不同组织的界面处所产生的效应；②空化效应，即存在于组织间液体中的微气核空化泡在冲击波作用下发生振动，当冲击波强度超过一定值时，发生的生长和崩溃所产生的效应；③热效应，即冲击波在生物体内传播过程中，其振动能量不断被组织吸收所产生的效应[15]。
1.1 描述冲击波常用的物理参数冲击波压力分布的测量需要不同的物理参数，主要参数有：冲击波能量、压力场和能流密度。
冲击波能量是对每一个压力场特定位置内的压力/ 时间函数进行时间积分后，再进行体积积分后算出的，单位为毫焦（mJ）；压力场是环绕治疗头的对称轴区域，不同类型的冲击波治疗机压力场也不同，液电式冲击波场呈椭圆形，电磁式冲击波场呈纺锤形，压电式冲击波场呈圆形，单位为兆帕（MPa）1 MPa ＝10 bar ；能流密度（energy flux density，ED）是描述冲击波能量的最常用参数，描述单位面积能量的集中度，计量单位用毫焦/ 平方毫米（mJ/mm2）表示。
体外冲击波治疗仪原理以体外冲击波治疗仪原理为标题，本文将详细介绍体外冲击波治疗仪的工作原理及其应用。
一、体外冲击波治疗仪的原理体外冲击波治疗仪是一种利用高能量冲击波来治疗疾病和促进组织修复的医疗设备。
其工作原理基于压电效应和声学原理。
压电效应是指某些晶体在受到机械应力或电场刺激时会产生电荷或电势差。
体外冲击波治疗仪中的压电晶体会受到电压刺激而发生振动，产生高能量的冲击波。
声学原理是指冲击波以声波的形式传播。
在体外冲击波治疗仪中，振动的压电晶体会产生高能量的冲击波，这些冲击波通过传导介质（如水或凝胶）传播到患者体内。
冲击波在体内的传播过程中会受到组织的反射、折射和吸收等影响，最终达到治疗的目标部位。
二、体外冲击波治疗仪的应用体外冲击波治疗仪广泛应用于泌尿系统、消化系统、骨科和运动医学等领域，常见的应用包括：1. 尿路结石治疗：体外冲击波治疗仪可以将高能量冲击波集中到结石上，使结石破碎成小颗粒，从而促进结石排出。
2. 前列腺疾病治疗：体外冲击波治疗仪可以通过改善前列腺血液循环和促进组织修复，缓解前列腺炎症和增生等疾病。
3. 骨折愈合：体外冲击波治疗仪可以促进骨折部位的血液循环和新生血管形成，加速骨折的愈合过程。
4. 肌肉损伤治疗：体外冲击波治疗仪可以通过改善肌肉组织的新陈代谢和促进修复过程，缓解肌肉损伤和疼痛。
5. 疤痕治疗：体外冲击波治疗仪可以改善瘢痕组织的血液循环和弹性，减轻瘢痕的红肿和瘙痒感。
三、体外冲击波治疗仪的优势和注意事项体外冲击波治疗仪具有以下优势：1. 非侵入性：体外冲击波治疗仪不需要进行手术或穿刺，对患者来说是非常安全和无痛的治疗方式。
2. 无放射性：体外冲击波治疗仪不会产生放射性辐射，对患者和医护人员的健康无任何影响。
3. 无药物依赖性：体外冲击波治疗仪不需要使用任何药物，避免了药物治疗可能带来的副作用和药物依赖性。
4. 治疗效果显著：体外冲击波治疗仪可以减轻疼痛、促进组织修复，治疗效果显著，被广泛应用于临床。
临床康复治疗--体外冲击波治疗仪原理介绍文件目录：什么是冲击波疗法（SWT） (2)什么是冲击波？ (3)冲击波工作原理 (3)冲击波医学疗效 (4)关于治疗 (5)冲击波治疗参数 (6)可能出现的短时副作用 (6)冲击波疗法禁忌症 (6)冲击波疗法可以帮助 (7)最常见病症 (8)足跟骨刺，足底筋膜炎 (8)跟腱痛 (9)胫前综合征 (11)髌尖综合征-髌骨肌腱病（跳跃膝） (12)腘绳肌附着处疼痛 (12)股骨大转子滑囊炎- 髋区和髂胫束疼痛 (13)痛肩（钙化、腱炎、撞击综合征） (14)肱骨桡/尺骨上髁炎-网球/高尔夫球肘 (16)其他适合症 (18)效果得到验证的方法 (20)使用冲击波疗法治疗外侧上髁炎 (20)冲击波疗法主要优点 (21)BTL-5000冲击波治疗仪（强力）主要优点 (21)放射或聚焦冲击波？ (22)BTL-5000冲击波治疗仪（强力）能流密度/能通量密度 (23)参考书目 (24)BTL冲击波可行性报告 (27)什么是冲击波疗法？独特的、无创式治疗肌肉骨骼系统病症在二十世纪八十年代，冲击波疗法得到了首次应用，这种疗法称为肾结石碎石术。
如今，冲击波疗法作用一种高效的治疗方法被广泛应用于：康复科骨伤科运动医学兽医医学美学医学—紧肤和减肥治疗皮肤科—伤口愈合兽医医学什么是冲击波？冲击波是我们日常生活的一部分——雷暴雨产生冲击波用于医学的冲击波是一种声波，该声波可将高能传导至疼痛部位以刺激愈合、组织再生和修复功能。
Pressure——压力Time——时间冲击波的特点为：压力快速改变，高振幅和无周期性。
产生和传导至组织的能量大大高出超声波能冲击波疗法原理？共有几种方法可产生冲击波——BTL使用气动原理利用压缩空气产生动能，动能驱动金属弹道撞击探头底部的发射器。
通过该种作用产生的冲击波以放射状或聚焦状传导，其传导的方式取决于发射器表面为凸面或凹面…….冲击波治疗疗效有效穿透深度取决于预设的能量（压力）和所使用的发射器形状。
体外冲击波——颈肩腰腿痛的绿色治法专家简介:商雷沈阳市中医院主任中医师、软伤科主任，沈阳市名中医，沈阳市卫生系统优秀专家。
辽宁省暨沈阳市卫生系列（中医）高级专业技术资格评审专业委员会评委；曾应邀前往加拿大多伦多参加世界中医药大会并荣获金奖，其学术思想远及韩国、法国、俄罗斯、日本等国家地区，现受聘于法国国家中医学院任客座教授。
擅长治疗：腰（颈）椎间盘突出症、颈椎病、肩周炎、网球肘、腱鞘炎、膝髋关节炎等各种急慢性软组织损伤，并创立了“重叠疗法治疗腰椎间盘突出症”、“颈椎病的分型分期整体疗法”、“肩周炎的三步疗法”。
体外冲击波疗法是一种应用体外冲击波治疗机发出的冲击波，通过体外聚焦作用于病灶（疼痛）部位，其作用原理是：它具有很强的渗透力，能够激活局部的组织细胞以及骨细胞，对肌腱筋膜病变的慢性疼痛及骨折未愈合有惊人的疗效，是当今治疗软组织疼痛最佳的手段之一。
颈肩腰腿痛多是软组织损伤当软组织受到钝性或锐性暴力损伤时,可以引起局部软组织包括皮肤、皮下组织、肌肉（其中包含有神经、血管和淋巴组织)的挫伤或裂伤。
人体软组织损伤是人类运动系统中的一种常见病、多发病。
软组织的损伤可因急性损伤和慢性积累性损伤而导致出现颈肩背腰腿及四肢的不同情况、不同程度的症候,近几十年来,发现许多病症的很大部分来源于软组织的肌肉、韧带、筋膜、脂肪、关节囊、神经、血管等直接致发,危害甚大。
临床上常见的软组织损伤包括：颈（腰）椎间盘突出症，肩周炎、网球肘、跟腱膜炎，跟骨滑膜炎，股骨头缺血性坏死、跟骨骨刺、跟痛症和跖腱膜炎、骨膜炎、骨不连等伤科疾病。
椎间盘突出是颈肩腰腿痛最常见病因提起椎间盘突出，大家会立即联想到腰椎间盘突出，其实我们面对的不仅只有腰椎间盘的突出，在我们的脊梁骨上，还有颈椎间盘和胸椎间盘脱出，它们突出之后导致的病痛同样在折磨着我们，是颈腰背痛最常见的病因，而后者往往容易被漏诊和失治，迁延了治疗的最佳时机。
疼痛是椎间盘突出的最常见症状。
