2018版高考物理一轮复习第七章恒定电流真题集训章末验收

E和内阻r的大小．
• 六、误差分析
• 1．由读数不准和电表线性不良引起误差．
• 2．用图象法求E和r时，由于作图不准确造成 误差．
• 3．测量过程中通电时间过长或电流过大，都 会引起E、r变化．
• 4．电压表和电流表的内阻影响造成误差．
• 七、注意事项
• 1．为了使电源的路端电压变化明显，电源的 内阻宜大些(选用已使用过一段时间的干电 池)．
• (2)描点连线后如图所示．
• 由图线纵轴截距得到电池 的电动势为1.53 V，由图 线斜率求得的电阻值减去 改装后的电流表阻值可得
•对应演练 ·迁移运用
制作者：状元桥
适用对象：高三学生
制作软件：Powerpoint2003、 Photoshop cs3
运行环境：WindowsXP以上 操作系统
_______________________Ω.
• (3)实验时，小明进行了多次测长量时，间保花持费电了路闭较合，电 会发长热时，间电池，内测阻量会期发生间变一化直，干保电持池电长时路间闭放合电，．也其会实引起，电动 验误从差实增验大误差考虑，这样的操作不妥，因为
__________________________ _______________________________________ _______________________________________ ______．
电 压 U/V
1. 45
1. 40
1. 30
1. 25
1. 20
1. 10
电 流 I/A
0. 06 0
0. 12 0
0. 24 0
0. 26 0
03 60
0. 48 0
• (4)根据(3)中所画图线可得出于1.5电0(1池.49的～1电.51动) 势 0E.8＝3(0_.8_1_～_0_._85_)_________V，内电阻r＝

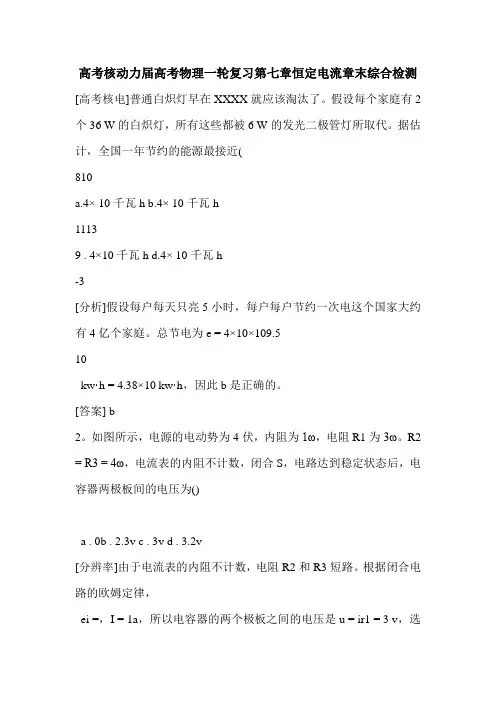

高考核动力届高考物理一轮复习第七章恒定电流章末综合检测[高考核电]普通白炽灯早在XXXX就应该淘汰了。

假设每个家庭有2个36 W的白炽灯，所有这些都被6 W的发光二极管灯所取代。

据估计，全国一年节约的能源最接近(810a.4× 10千瓦hb.4× 10千瓦h11139 . 4×10千瓦h d.4× 10千瓦h-3[分析]假设每户每天只亮5小时，每户每户节约一次电这个国家大约有4亿个家庭。

总节电为e = 4×10×109.510kw·h = 4.38×10 kw·h，因此b是正确的。

[答案] b2。

如图所示，电源的电动势为4伏，内阻为1ω，电阻R1为3ω。

R2 = R3 = 4ω，电流表的内阻不计数，闭合S，电路达到稳定状态后，电容器两极板间的电压为()a . 0b . 2.3vc . 3vd . 3.2v[分辨率]由于电流表的内阻不计数，电阻R2和R3短路。

根据闭合电路的欧姆定律，ei =，I = 1a，所以电容器的两个极板之间的电压是u = ir1 = 3 v，选项c是正确的。

R1+r[答案] c3。

在图中所示的电路中，当滑动变阻器的滑片p向下移动时，则()a.a .亮，b亮，c亮，b亮，b亮，b亮，c亮变暗，c亮变暗，b亮变暗，d亮变暗，b亮变暗，b亮变暗，c亮变暗[分辨率]滑片p向下移动，滑动变阻器电阻减小，外部电路的总电阻减小。

根据I =er+r，电路电流增加，灯a由于两端电压UA的增加而点亮。

根据u = e-IR，电路的端电压降低，u = ua+UB，所以UB降低，灯b的电阻保持不变，所以灯b的电流IB降低，灯b变暗。

干电路电流I = 1 b+1 c，因为I增加，1 b减少，1 c 增加，灯c变坏，选项d正确。

[答案] d4。

如图所示，电流表被改装成欧姆表。

欧姆表已经归零。

当用欧姆表测量电阻值为r的电阻器时，指针偏转到满量程的4/5。

课时作业(三十三) 闭合电路的欧姆定律[基础训练]1．在闭合电路中，关于电源的电动势、内电压、外电压的关系应是( )A．如果外电压增大，则内电压增大，电源电动势也会随之增大B．如果外电压减小，内电阻不变，内电压也就不变，电源电动势也随外电压减小C．如果外电压不变，则内电压减小时，电源电动势也随内电压减小D．如果外电压增大，则内电压减小，电源电动势始终为二者之和，保持恒定答案：D 解析：由闭合电路欧姆定律知：E＝U＋U r＝U＋Ir，可见电动势等于内电压和外电压之和，电动势是不变的，故选项D正确，A、B、C错误．2．(2018·天津河东区一模)如图所示的电路中，当滑动变阻器R2的滑动触头P向下滑动时( )A．电压表的读数减小B．R1消耗的功率增大C．电源的输出功率增大D．电容器C所带电荷量增多答案：D 解析：滑动触头向下滑动时，R2增大，总电阻增大，总电流减小，内电压减小，外电压增大，A错误；R1消耗功率减小，B错误；电源输出功率P＝EI，由于I减小，所以功率减小，C错误；电容器和R2并联，电压增大，带电量增大，D正确．3．如图所示，电路中R1、R2均为可变电阻，电源内阻不能忽略，平行板电容器C的极板水平放置，闭合电键S，电路达到稳定时，带电油滴悬浮在两板之间静止不动．如果仅改变下列某一个条件，油滴仍能静止不动的是( )A．增大R1的阻值B．增大R2的阻值C．增大两板间的距离D．断开电键S答案：B 解析：根据电路结构，电容器两极板间电压等于R1两端电压，与R2大小无关，即U C＝U R1＝R1R1＋rE，对油滴由平衡条件得qU Cd＝mg，油滴静止不动，说明电场强度不发生变化，即R1的电压不变即可，故改变R2时对电路工作状态无影响，选项B正确．4．硅光电池是一种太阳能电池，具有低碳环保的优点．如图所示，图线a 是该电池在某光照强度下路端电压U 和电流I 的关系图象(电池内阻不是常数)，图线b 是某电阻R 的U ­I 图象．在该光照强度下将它们组成闭合回路时，硅光电池的内阻为( )A ．8.0 ΩB ．10 ΩC ．12 ΩD ．12.5 Ω答案：A 解析：由闭合电路欧姆定律得U ＝E －Ir ，当I ＝0时，E ＝U ，由图线a 与纵轴的交点读出电动势E ＝3.6 V ．两图线的交点即为组成闭合电路时电路的工作状态点，由图可知，电阻两端的电压U ＝2 V ，电流I ＝0.2 A ，则电源的内阻r ＝E －U I ＝3.6－20.2Ω＝8.0 Ω.故选项A 正确．5．如图所示为某闭合电路电源的输出功率随电流变化的图象，由此图象可以判断( )A ．电源的内耗功率最大为9 WB ．电源的效率最大为50%C ．输出功率最大时，外电路的总电阻为4 ΩD ．电源的电动势为12 V答案：D 解析：由题图可知，当电流为1.5 A 时电源的输出功率最大，这时内耗功率等于输出功率，为9 W ，电源的效率为50%，这时电源的总功率为18 W ，根据P ＝IE ，可求得电源的电动势为 12 V ，D 项正确；由P r ＝I 2r 可知，电源的内阻为4 Ω，由于不确定外电路是不是纯电阻电路，因此C 项错误；随着电流的增大，内耗功率增大，A 项错误；随着电流的减小，电源的效率增大，B 项错误．6．(2018·四川泸州市二诊)如图所示的闭合电路中，电源电动势为E ，内阻为r ，电阻箱R 1、R 2、电灯和理想电流表A 1、A 2分别接入电路中，电灯的电阻为R L (电表和用电器均安全工作)，下列说法正确的是( )A ．仅调节R 1，电流表A 1的示数总大于A 2的示数B ．仅使R 2减小，电流表A 2的变化量比A 1的变化量大C ．仅使R 1增大，电源内阻消耗的功率变大D ．仅调节电阻箱R 1 ，R L ＝R 1＋r 时，电灯L 可达到最亮答案：B 解析：电流表A 1测灯泡电流，A 2测R 2电流，由于两个电阻大小未知，则电流关系不能确定，A 错误；I 总＝I 1＋I 2，若减小R 2，则I 2增大，I 1减小，且I 增大，所以A 2的增加量大于A 1的减小量，B 正确；R 1增大时，电流减小，电源内阻消耗的功率减小，C 错误；当R 1＝0时，灯泡最亮，D 错误．7．(2018·河北衡水中学一模)如图所示电路中，电源内阻不能忽略．闭合开关S 后，调节R 的阻值，使电压表示数增大ΔU ，在此过程中有( )A ．R 2两端电压减小ΔUB ．通过R 1的电流增大ΔU R 1C ．通过R 2的电流减小量大于ΔU R 2D ．路端电压增大量为ΔU 答案：B 解析：由闭合电路欧姆定律知电阻R 2和电源内阻的电压总共减小ΔU ，选项A 错误；由欧姆定律知：R 1＝U 1I 1＝ΔU ΔI 1，选项B 正确；通过R 2的电流减小量小于ΔU R 2，选项C 错误；路端电压的增大量小于ΔU ，选项D 错误．8．(多选)如图所示电路，闭合开关S ，将滑动变阻器的滑动触头缓慢向右滑动，在此过程中，下列说法正确的有( )A ．定值电阻R 2上消耗的功率P 与电流表的示数I 的平方成正比B ．电容器所带电荷量Q 随电流表的示数I 的变化率ΔQ ΔI恒定不变 C ．电压表的示数U 与电流表的示数I 成反比D ．电压表示数的变化量ΔU 与电流表示数的变化量ΔI 的比值增大答案：AB 解析：滑动变阻器滑动触头向右缓慢滑动过程中，接入电路的电阻减小，电路中电流增大，R 2消耗的功率为P ＝I 2R 2，P ∝I 2，A 正确；电容器的电压U C ＝E －I (R 2＋r )，电荷量Q ＝CU C ＝C [E －r (R 2＋r )]，则ΔQ ΔI＝－C (R 2＋r )，保持不变，B 正确；根据U ＝E －Ir 可知电压表示数随电流的增大而减小，而不是成反比，C 错误；由U ＝E －Ir 可知，ΔU ΔI ＝－r ，保持不变，D 错误．[能力提升]9．(2018·河南商丘期末)在如图所示的电路中，电源电动势为E ，内阻为r ，C 为电容器，R 0为定值电阻，R 为滑动变阻器．开关闭合后，灯泡L 能正常发光．当滑动变阻器的滑片向右移动时，下列判断正确的是( )A ．灯泡L 将变亮B ．电容器C 的电荷量将增大C ．电源的总功率变小，但电源的输出功率一定变大D ．R 0两端的电压减小答案：B 解析：将滑动变阻器的滑片向右移动，总电阻增大，总电流减小，灯泡L 变暗，A 错误；电源的内电压减小，路端电压增大，电容器两端的电压增大，电容器的带电荷量增大，B 正确；电源的总功率P ＝EI 减小，当外电阻等于电源内阻时，电源的输出功率最大，所以滑片向右移动时无法确定电源的输出功率如何变化，C 错误；由于R 0与电容器串联，所以R 0两端的电压为零，D 错误．10．(2018·安徽皖西高中教学联盟期末)如图甲所示为一温度报警装置，其中R 为定值电阻，R t 为一半导体热敏电阻，其电阻随温度变化的关系如图乙所示．电流表示数用I 表示，a 、b 两点接在报警器上，用来监控电压U ab ，当U ab 过低时开始报警，若温度逐渐升高，则( )A．U ab增大，I增大，不报警B．U ab减小，I减小，报警C．U ab增大，I减小，不报警D．U ab减小，I增大，报警答案：D 解析：若温度连续升高，R t的电阻减小，总电阻减小，总电流增大，内电压增大，路端电压U ab连续减小，报警；R中的电流减小，电流表所在支路中的电流增大．D正确．11．(2018·江苏南京期末)(多选)如图所示，直线OAC为某一直流电源的总功率随电流I变化的图线，抛物线OBC为该电源内部热功率随电流I变化的图线．若A、B对应的横坐标为2 A．则下列判断正确的是( )A．该电源的电动势为3 V，内电阻为3 ΩB．当总电流I＝1 A时，电源的输出功率为2 WC．当总电流I＝2 A时，电源的输出功率为4 WD．当总电流I＝1.5 A时，电源的输出功率最大，为2.25 W答案：BD 解析：由P＝EI及题图知该电源的电动势为E＝3 V，由P热＝I2r知内电阻为r＝1 Ω，A错；由I＝ER＋r知，当总电流I＝1 A时，外电阻为R＝2 Ω，电源的输出功率为P R＝I2R＝2 W，B对；同理可得当总电流I＝2 A时，电源的输出功率为2 W，C错；当总电流I＝1.5 A时，外电阻与电源内电阻相等，电源的输出功率最大，为2.25 W，D对．12．(2018·湖南东部六校联考)如图甲所示的电路中，R1、R2均为定值电阻，且R1＝100 Ω，R2阻值未知，R3为一滑动变阻器．当其滑片P从左端滑至右端时，测得电源的路端电压随电源中流过的电流变化图线如图乙所示，其中A、B两点是滑片P在变阻器的两个不同端点得到的．求：(1)电源的电动势和内阻；(2)定值电阻R 2的阻值；(3)滑动变阻器的最大阻值．答案：(1)20 V 20 Ω (2)5 Ω (3)300 Ω 解析：(1)将乙图中AB 线延长，交U 轴于20 V 处，交I 轴于1.0 A 处，所以电源的电动势E ＝20 V ，内阻r ＝E I ＝20 Ω.(2)当P 滑到R 3的右端时，电路参数对应乙图中的B 点，即U 2＝4 V ，I 2＝0.8 A ，得R 2＝U 2I 2＝5 Ω.(3)当P 滑到R 3的左端时，由乙图知此时U 外＝16 V ，I 总＝0.2 A ，所以R 外＝U 外I 总＝80 Ω，因为R 外＝R 1R 3R 1＋R 3＋R 2，解得R 3＝300 Ω.。

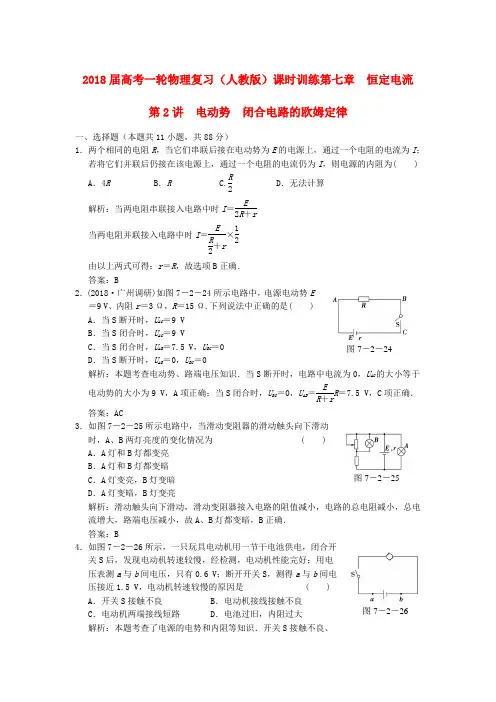

2018届高考一轮物理复习（人教版）课时训练第七章 恒定电流第2讲 电动势 闭合电路的欧姆定律一、选择题（本题共11小题，共88分）1．两个相同的电阻R ，当它们串联后接在电动势为E 的电源上，通过一个电阻的电流为I ； 若将它们并联后仍接在该电源上，通过一个电阻的电流仍为I ，则电源的内阻为( )A ．4RB ．R C.R 2D ．无法计算 解析：当两电阻串联接入电路中时I ＝E 2R ＋r当两电阻并联接入电路中时I ＝ER 2＋r ×12由以上两式可得：r ＝R ，故选项B 正确．答案：B 2．(2018·广州调研)如图7－2－24所示电路中，电源电动势 E ＝9 V 、内阻r ＝3 Ω，R ＝15 Ω.下列说法中正确的是( )A ．当S 断开时，U AC ＝9 VB ．当S 闭合时，U AC ＝9 VC ．当S 闭合时，U AB ＝7.5 V ，U BC ＝0D ．当S 断开时，U AB ＝0，U BC ＝0解析：本题考查电动势、路端电压知识．当S 断开时，电路中电流为0，U AC 的大小等于 电动势的大小为9 V ，A 项正确；当S 闭合时，U BC ＝0，U AB ＝ER ＋r R ＝7.5 V ，C 项正确． 答案：AC3．如图7－2－25所示电路中，当滑动变阻器的滑动触头向下滑动时，A 、B 两灯亮度的变化情况为 ( )A ．A 灯和B 灯都变亮B ．A 灯和B 灯都变暗C ．A 灯变亮，B 灯变暗D ．A 灯变暗，B 灯变亮解析：滑动触头向下滑动，滑动变阻器接入电路的阻值减小，电路的总电阻减小，总电 流增大，路端电压减小，故A 、B 灯都变暗，B 正确．答案：B4．如图7－2－26所示，一只玩具电动机用一节干电池供电，闭合开关S 后，发现电动机转速较慢，经检测，电动机性能完好；用电压表测a 与b 间电压，只有0.6 V ；断开开关S ，测得a 与b 间电压接近1.5 V ，电动机转速较慢的原因是 ( )A ．开关S 接触不良B ．电动机接线接触不良C ．电动机两端接线短路D ．电池过旧，内阻过大解析：本题考查了电源的电势和内阻等知识．开关S 接触不良、 图7－2－24 图7－2－25 图7－2－26电动机接线接触不良、电动机两端接线短路，电动机就不会旋转了，而不是转得慢．电 动机转得慢的原因是电池过旧，内阻过大，电动机两端的电压过低造成的，D 对． 答案：D5．(2018·北京海淀期末)一个微型吸尘器的直流电动机的额定电压为U ，额定电流为I ，线圈电阻为R ，将它接在电动势为E ，内阻为r 的直流电源的两极间，电动机恰好能正常工 作，则 ( )A ．电动机消耗的总功率为UIB ．电动机消耗的热功率为U 2RC ．电源的输出功率为EID ．电源的效率为1－Ir E解析：本题考查了恒定电流的有关知识．电动机不是纯电阻，电动机消耗的总功率为UI ， A 选项正确；电动机消耗的热功率为I 2R ，B 选项错误；电源的输出功率为UI ，C 选项 错误；电源的效率为U E ＝E －Ir E，D 选项正确． 答案：AD6．在如图7－2－27所示的电路中，灯泡L 的电阻大于电源的内阻 r ，闭合电键S ，将滑动变阻器滑片P 向左移动一段距离后，下列结论正确的是 ( )A ．灯泡L 变亮B ．电源的输出功率变小C ．电容器C 上电荷量减少D ．电流表读数变小，电压表读数变大解析：将滑动变阻器滑片P 向左移动一段距离后，R 的阻值变大，电路中电流变小，灯泡变暗，A 选项错误；路端电压变大，电阻R 两端电压变大，电容 器C 两端电压变大，电容器C 上电荷量增加，C 选项错误，D 选项正确；当外电路电阻 等于电源的内阻时电源的输出功率最大，灯泡L 的电阻大于电源的内阻r ，则外电路电 阻比r 大得越多，输出功率越小，B 选项正确．答案：BD7．在如图7－2－28所示的电路中，E 为内阻不可忽略的电源，R 1、 R 2为定值电阻，R 为光敏电阻．无光照射时，外电路的总电阻比电源的内阻小；当有光照射在光敏电阻上，且照射光的强度逐渐增大时，下列说法正确的是 ( )A ．电源消耗的总功率减小B ．外电路消耗的功率逐渐减小C ．外电路消耗的功率先增大后减小D ．电压表的读数增大，电流表的读数减小答案：C8．有一种测量人体重的电子秤，其原理图如图7－2－29中的虚线所示，它主要由三部分构成：踏板、压力传感器R (是一个阻值可随压力大小而变化的电阻器)、显示体重的仪表G (实质是理想电流表)．设踏板的质量可忽略不计，已知理想电流表的量程为3 A ，图7－2－27 图7－2－28图7－2－29电源电动势为12 V ，内阻为2 Ω，电阻R 随压力变化的函数式为R＝30－0.18 F (F 和R 的单位分别是N 和Ω)．下列说法正确的是( )A ．该秤能测量的最大体重是1 400 NB ．该秤能测量的最大体重是1 300 NC ．该秤零刻度线(即踏板空载时的刻度线)应标在电流表G 刻盘0.375 A 处D ．该秤零刻度线(即踏板空载时的刻度线)应标在电流表刻度盘0.400 A 处解析：本题考查传感器及闭合电路欧姆定律．电路中允许的最大电流为3 A ，因此根据闭合电路欧姆定律，压力传感器的最小电阻应满足R ＋2＝123，R 最小为2 Ω，代入R ＝30－0.18F ，求出最大F ＝1 400 N ，A 项正确，B 项错误；当F ＝0时，R ＝30 Ω，这时电路中的电流I ＝1230＋2A ＝0.375 A ，C 项正确，D 项错误． 答案：AC9．如图7－2－30所示，电阻R 1＝20 Ω，电动机线圈电阻R 2＝10 Ω. 当开关S 断开时，电流表的示数为0.5 A ；当电键S 闭合后，电动机转起来，电路两端电压不变．电流表显示的电流或电路消耗的电功率P 应是 ( )A ．I ＝1.5 AB ．I ＞1.5 AC ．P ＝15 WD ．P ＜15 W解析：S 断开时，电流表示数为0.5 A ，则U ＝I 1R 1＝10 V ，S 闭合时，因电动机为非纯电阻元件，故I 2＜UR 2＝1 A ，故A 、B 错．这时电路总功率P 总＝ UI 总＝U (I 1＋I 2)＜10×(1＋0.5)W ，即P 总＜15 W ，故D 对．答案：D10．(2018·天星专题)图7－2－31甲为某一小灯泡的U －I 图线，现将两个这样的小灯泡并联后再与一个4 Ω的定值电阻R 串联，接在内阻为1 Ω、电动势为5 V 的电源两端，如图7－2－31乙所示．则 ( )图7－2－31A ．通过每盏小灯泡的电流强度为0.2 A ，此时每盏小灯泡的电功率为0.6 WB ．通过每盏小灯泡的电流强度为0.3 A ，此时每盏小灯泡的电功率为0.6 WC ．通过每盏小灯泡的电流强度为0.2 A ，此时每盏小灯泡的电功率为0.26 WD ．通过每盏小灯泡的电流强度为0.3 A ，此时每盏小灯泡的电功率为0.4 W解析：若通过每盏小灯泡的电流强度为0.2 A ，则电源输出电流为I ＝0.4 A ，由闭合电 路欧姆定律计算得此时小灯泡两端电压为U ＝E －I (R ＋r )＝3 V ．由题图甲可知小灯泡图7－2－30的电流强度为0.2 A时小灯泡两端电压仅为1.3 V，显然通过每盏小灯泡的电流强度不可能为0.2 A，A、C错误；若通过每盏小灯泡的电流强度为0.3 A，由题图甲可知小灯泡的电流强度为0.3 A时小灯泡两端电压为2.0 V，电阻R和内阻r上的电压为3.0 V，此时每盏小灯泡的电功率为P＝UI＝0.6 W，B正确、D错误．答案：B11．压敏电阻的阻值随所受压力的增大而减小，某研究性学习小组利用压敏电阻判断升降机运动状态的装置，其工作原理如图7－2－32甲所示，将压敏电阻和两块挡板固定在升降机内，中间放一个绝缘重球，当升降机静止时，电流表的示数为I0，在升降机做直线运动的过程中，电流表的示数如图7－2－32乙所示，下列判断正确的是 ( )图7－2－32A．从0到t1时间内，升降机做匀加速直线运动B．从t1到t2时间内，升降机做匀加速直线运动C．从t1到t2时间内，重球处于超重状态D．从t2到t3时间内，升降机可能静止解析：由压敏电阻的特点知，0到t1时间内电流I最大，压敏电阻的阻值最小，故所受的压力最大、恒定，故升降机做匀加速直线运动，A正确；t1到t2时间内，I均匀减小，所以压敏电阻所受的压力均匀减小，但压力仍大于重力，所以升降机做加速度越来越小的加速运动，B错误，C正确．由于升降机一直加速，所以t2到t3时间内，升降机不可能静止，而应该是做匀速直线运动．答案：AC二、非选择题（第12题12分）12．如图7－2－33甲所示的电路中，R1、R2均为定值电阻，且R1＝100 Ω，R2阻值未知，R3为一滑动变阻器．当其滑片P从左端滑至右端时，测得电源的路端电压随电源中流过的电流变化图线如图7－2－33乙所示，其中A、B两点是滑片P在变阻器的两个不同端点得到的．求：图7－2－33(1)电源的电动势和内阻.(2)定值电阻R2的阻值．(3)滑动变阻器的最大阻值．解析：(1)将题中乙图中AB线延长，交U轴于20 V处，交I轴于1.0 A处，所以电源的电动势为E＝20 V，内阻r＝EI短＝20 Ω.(2)当P 滑到R 3的右端时，电路参数对应乙图中的B 点，即U 2＝4 V 、I 2＝0.8 A ，得R 2 ＝U 2I 2＝5 Ω.(3)当P 滑到R 3的左端时，由乙图知此时U 外＝16 V ，I 总＝0.2 A ，所以R 外＝U 外I 总＝80 Ω. 因为R 外＝R 1R 3R 1＋R 3＋R 2，所以滑动变阻器的最大阻值为：R 3＝300 Ω. 答案：(1)20 V 、20 Ω (2)5 Ω (3)300 Ω。
