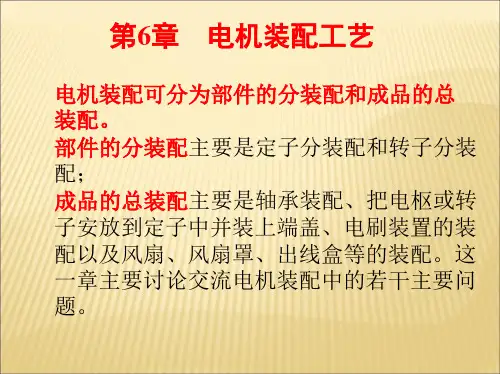

第七章 电机装配工艺分解

将转子按照规定的方向装入定子内腔中，用手锤轻敲端盖四周，使端盖止口与机壳止口相吻合，紧固孔对正，穿入紧固螺钉（有定位孔的端盖，先有定位孔定位），待端盖打到为后进行紧固。在装入过程中，注意保护好定子绕组。
待转子装配到位后，装配另一端端盖及轴承外盖。装配过程同、。在紧固螺钉过程中，应同时转动转子，转子转动应灵活。
面漆颜色要符合规定要求。
喷漆后，不准有漆瘤存在及表面厚薄不均，表观要整洁。
三、总装后检查及要求：
1.检查电动机头尾出线要正确，并且所测绝缘电阻要符合标准要求。
2.检查电机是否灵活，有无不正常噪音与轴承响声。
四、注意事项：
1.装配的零部件必须是清洁无损伤。特别是转子表面、定子内腔、轴承位，定子绕组端部。
2.装配前一定要进行全面检查，所有零部件合格、完整后，才能进行装配。
3.对于水冷电动机，要在嵌线前检查冷却系统是否完好。
4.轴承加热温度要符合要求，装配轴承过程中，禁止用锤直接敲打轴承，按照轴承装配要求装配轴承。
电动机装配工艺过程
文件编号
共3页
第3页
5.加入轴承润滑脂时，必须保证润滑脂清洁与油脂的数量，轴承清洁、严禁有杂质混入，所有零部件的配合部位，必须涂上清洁的机油。
二、装配过程及要求：
1.装配出线座。
根据图纸要求，将出线座装上机座上，注意弹簧垫圈、平垫等标准件要装齐全。
保证出线座内端子套应符合对于等级标准要求。
2.装配转子。
将轴承内盖套入转子轴配合内盖位上。对于防爆电动机要注意保护隔爆面。
取出加热好的轴承套入转子轴轴承位上，装配过程中，不应用蛮力，应轻轻的将轴承打到相应位置。
各零部件配合表面涂上清洁的机油。
4.检查冷却装置的完好性。
风冷电动机，则检查风扇、风罩的完好性或风管、散热片的完好性。

1. 装配转子：将转子的轴向和径向位置确定好，将转子插入定子铁心内，并保证转子在铁心内稳定。

2. 装配定子：将定子内的线圈焊接好，将线圈绕在定子铁心上，并通过加热、压缩等工艺，将绕线形成紧密的定子线圈。

3. 定子和转子的组装：将转子插入定子内，并保证定子和转子之间的回转间隙和径向间隙正常。

4. 圆形轴承的装配：将圆形轴承插入到定子和转子之间的间隙内，并检查轴承是否装配正确。

5. 热缩管的安装：将热缩管安装在定子和电缆之间，并使用热烟火托进入定子内，将电缆与定子连接起来。

电动机制造工艺及装配流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!电动机制造工艺及装配流程如下：一、制造工艺流程1. 设计及工艺准备：根据市场需求和技术要求，设计电动机的产品图纸，准备相关的工艺文件和技术资料。

电动机的拆卸和装配方法为了对电动机进行维护和保养，及时修理电动机故障，电动机的拆卸与装配是电工经常操作的一项工作技能，了解并掌握电动机的正确拆卸步骤与方法，对维修好、装配好电动机大有益处。

电动机的拆卸电动机在拆卸前，要事先清洁和整理好场地，备齐拆装工具，作好标记，以便装配时各归原位。

应作的标记有：①标出电源线在接线盒中的相序;②标出联轴器或皮带轮与轴台的距离;③标出端盖、轴承、轴承盖和机座的负荷端与非负荷端;④标出机座在基础上的准确位置;⑤标出绕组引出线在机座上的出口方向。

(1)电动机的拆卸步骤电动机的一般拆卸步骤如图7-42所示。

图7-42 电动机的一般拆卸步骤(2)电动机主要部件的拆卸① 电动机线头的拆卸。

电动机线头的拆卸如图7-43所示。

切断电源后拆下电动机的线头。

每拆下一个线头，应随即用绝缘带包好，并把拆下的平垫圈、弹簧垫圈和螺母仍套到相应的接线桩头上，以免遗失。

如果电动机的开关较远，应在开关上挂“禁止合闸”的警告牌。

② 皮带轮或联轴器的拆卸。

皮带轮或联轴器的拆卸如图7-44所示。

首先用石笔或粉笔标示皮带轮或联轴器与轴配合的原位置，以备安装时照原来位置装配(见图7-44(a))，然后装上拉具(拉具有两脚和三脚两种)，拉具的丝杆顶端要对准电动机轴的中心，如图7-44(b)所示。

用扳手转丝杆，使皮带轮或联轴器慢慢地脱离转轴，如图7-44(c)所示。

如果皮带轮或联轴器使用时间较长锈死或太紧，不易拉下来时，可在定位螺孔内注入螺栓松动剂(见图7-44(d))，待数分钟后再拉。

若仍拉不下来，可用喷灯将皮带轮或联轴器四周稍稍加热，使其膨胀时拉出。

注意加热的温度不宜太高，以免轴变形。

拆卸过程中，手锤最好尽可能减少直接重重敲击皮带轮或联轴器的次数，以免皮带轮碎裂而损坏电动机轴。

图7-43 电动机线头的拆卸图7-44 电动机皮带轮的拆卸③ 轴承外盖和端盖的拆卸。

轴承外盖和端盖的拆卸如图7-45所示。

拆卸时先把轴承外盖的固定螺栓拧下，并拆下轴承外盖，再拧下端盖的紧固螺栓，如图7-45(a)所示。
