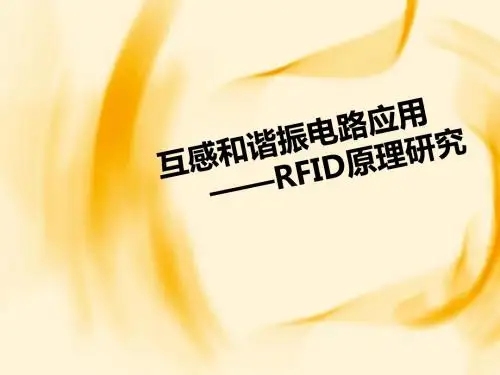

互感和谐振电路应用——RFID原理研究

RFID技术的原理及应用实例一、RFID技术的概述RFID（Radio Frequency Identification）技术是一种无线通信技术，它通过无线电信号的方式，实现无线识别和定位物体的技术。

RFID系统由读取器（Reader）、标签（Tag）和数据处理系统组成。

二、RFID技术的原理RFID技术的工作原理如下： 1. 读取器发送信号：读取器产生电磁信号。

2. 标签接收信号：标签接收到读取器发出的信号，并利用接收到的能量激活自身电路。

3. 标签回应信号：激活之后，标签返回自身的标识信息。

4. 读取器接收信号：读取器接收到标签回应的信息，并进行解析和处理。

三、RFID技术的分类RFID技术可分为以下几类： * 低频RFID技术：工作频率125kHz，适用于近距离的物体识别，如门禁卡等。

* 高频RFID技术：工作频率13.56MHz，适用于近距离的物体识别，如智能卡、公交卡等。

* 超高频RFID技术：工作频率860MHz~960MHz，适用于中距离的物体识别，如物流管理、仓储管理等。

* 微波RFID技术：工作频率2.45GHz，适用于远距离的物体识别，如智能车辆收费、门禁系统等。

四、RFID技术的应用实例1. 物流管理•提高货物的追踪和溯源能力。

•实现自动化入库和出库管理，提高仓储效率。

•优化物流运输路径，提高物流配送效率。

2. 运输票据管理•替代传统纸质票据，实现电子化管理。

•提高运输票据的安全性和准确性。

•实时监控票据状态，预防造假和盗窃。

3. 资产管理•实时监控企业资产的位置和状态。

•提高资产的利用率，减少资源浪费。

•便于快速查找资产，提高管理效率。

4. 零售业•实现商品全流程的溯源和管理。

•提升商品库存管理的精确性和效率。

•提供个性化的购物体验，提高顾客满意度。

5. 人员安全管理•门禁系统中使用RFID技术实现人员身份的识别。

•监测员工出勤情况，提高安全性和管理效率。

•在危险区域提供实时警报，保护人员安全。

论述RFID的工作原理及应用1. RFID的工作原理RFID（Radio Frequency Identification）是一种通过无线电信号来识别目标对象的技术。

它由标签（Tag）、读写器（Reader）和数据处理系统（Data Processing System）三个主要部分组成。

下面将详细介绍RFID的工作原理。

1.1 标签（Tag）RFID标签是RFID系统的核心组成部分，它由芯片和天线构成。

芯片中储存了目标对象的信息，如商品编号、价格、生产日期等。

标签的天线则用来接收和发送无线电信号，实现与读写器之间的通信。

1.2 读写器（Reader）RFID读写器是将无线电信号发送给标签并接收来自标签的响应信号的设备。

它通常由射频模块、天线和控制电路组成。

读写器负责向标签发送一定的信号，激活标签并获取标签中的数据。

1.3 数据处理系统（Data Processing System）数据处理系统是RFID系统中用于处理标签信息的关键部分。

它可以根据需求将标签信息进行存储、解析和处理。

通过数据处理系统，用户可以实现对目标对象的追踪、管理和控制。

2. RFID的应用RFID技术具有广泛的应用领域，下面列举了几个常见的应用场景。

2.1 物流与供应链管理RFID技术在物流与供应链管理中发挥着重要作用。

通过将RFID标签附加在货物或包装上，可以实现对物流信息的跟踪和管理。

利用RFID技术，物流企业可以实时了解货物的位置、状态和运输过程，提高货物运输的效率和安全性。

2.2 零售业在零售业中，RFID技术能够实现商品的自动识别和库存管理。

通过将RFID标签粘贴在商品上，商店可以使用RFID读写器快速、准确地进行商品盘点和查询。

这样可以大大提高零售业的盘点效率，减少人工成本和误差。

2.3 个人身份识别RFID技术还可以应用于个人身份识别。

例如，通过将RFID标签嵌入员工证件或门禁卡中，可以实现员工出入管理的自动化。

RFID的原理与应用案例1. RFID技术的基本原理RFID（Radio Frequency Identification）技术是一种无线通信技术，通过电磁场中的感应和解调来实现对数据的传输。

它主要由三个部分组成：标签（Tag）、读写器（Reader）、后台管理系统。

1.1 标签（Tag）的组成与工作原理标签是RFID系统中最重要的组成部分，它分为被动式标签和主动式标签两种。

被动式标签无需电源，依靠读写器发射的电磁波提供电能，并采用反射电磁波的方式传回信息。

主动式标签内置电池，主动发送信号。

1.2 读写器（Reader）的工作原理读写器是RFID系统中负责发送和接收电磁波的设备，它能够与标签进行双向通信。

读写器发射出一定频率的无线电波，当标签进入读写器的工作范围内时，读写器会收到标签反射的射频信号。

1.3 后台管理系统的作用后台管理系统用于实现对RFID系统中的标签进行管理和追踪，通过与读写器的通信，可以获取标签的信息并进行存储、分析和应用。

2. RFID的应用案例2.1 物流和供应链管理•在仓库管理中，通过在货物上贴上RFID标签，可以实现对货物位置、数量和状态的实时监控，提高了库存管理的效率。

•在物流追踪中，RFID标签可以用于跟踪物流环节中的货物，减少货物的丢失和损坏情况。

•在供应链管理中，RFID技术可以帮助企业实现对整个供应链的可视化，提高整个供应链的效率与准确性。

2.2 资产管理•企业中的资产（如机器设备、办公用品等）可以贴上RFID标签，通过RFID技术实现对这些资产的实时监控和管理，减少资产丢失和浪费。

•RFID技术还可以帮助企业实现资产的定位和调配，提高资产的使用率和效率。

2.3 零售业•在零售业中，RFID技术可以用于商品的管理和防窃。

•通过给商品贴上RFID标签，可以实现对商品的库存管理、商品防盗、商品的快速采购和补货等。

•RFID技术还可以用于实现无人收银，提升零售业的自动化程度。

互感和谐振电路应用——RFID原理研究一、对于题目的简要描述用非接触方法进行身份识别的技术称为射频识别技术（RFID-Radio Frequency Identification），广泛用于电子门禁、身份识别、货物识别、动物识别、电子车票等场合。

RFID 系统由计算机、读写器和应答器以及耦合器组成。

应答器存放被识别物体的有关信息，放置在要识别的移动物体上。

耦合器可以是天线或线圈。

近距离的射频识别系统采用耦合线圈。

图所示为为互感耦合RFID 系统电路接口的等效电路。

互感的初级部分连接信息读写器，它发出高频信号，在初级电感L1（发送线圈）上产生感应电压。

次级电路是应答器的接收等效电路，L2是应答器的接收线圈。

当应答器靠近读写器时，线圈之间发生互感，应答器从接收线圈上获得微弱能量（这部分电路没有画出）控制电子开关S 动作发出特定的ID 信息。

电路初级和次级均谐振于v s的频率=125kHz。

当开关S 闭合时，次级回路失谐，影响到初级回路也失谐。

初级回路谐振时，电容C1上有高电压；失谐时，电容电压v c显著下降。

当开关S 受到控制信号电压的变化而闭合或断开时，v c幅度跟着变化。

因此，次级负载变化引起初级电容电压幅度被调制，称为负载调制，由此实现信号从次级到初级的传递。

读写器检测电容C1上电压幅度变化得到应答器的ID 信息。

读写器检测电容C1上电压幅度变化得到应答器的ID 信息。

(1) 给定电路参数L1=L2=1.35mH, C1=C2=1.2nF, 耦合系数k=0.3, R1=40W, R2=5kW，v s幅度为5V，频率为125kHz 的正弦波，用相量法分析当S 断开和闭合时，电容C1上的电压v c。

(2) 用EWB 的频率扫描分析，测量频率从10kHz 到1MHz 变化时，C1和C2上电压幅度的变化情况。

(3) 用EWB 进行仿真。

S 采用电压控制开关，控制电压v m为1kHz 方波，观察C1上电压波形。

简述RFID的工作原理及应用1. RFID技术简介Radio Frequency Identification (RFID)，即射频识别技术，是一种通过无线电信号自动识别物体的技术。

它通过将射频识别标签贴附在物体上，利用无线电波传输数据来实现对物体的识别和跟踪。

RFID系统由三个主要组成部分组成：RFID阅读器（或称为读写器）、RFID标签（或称为标签）和数据存储系统。

RFID标签通常由天线和芯片构成，可以存储和传输数据。

RFID阅读器通过无线电波与RFID标签通信，读取和写入标签中的数据信息。

数据存储系统用于存储和管理读取到的标签数据。

2. RFID工作原理RFID工作原理可分为两个主要步骤：标签激活和数据传输。

2.1 标签激活当RFID阅读器向周围环境发射无线电波时，接近阅读器的RFID标签被激活。

标签内部的天线会接收到阅读器发送的无线电波，并从中获取能量。

标签利用这些能量驱动芯片的工作，并回传数据给阅读器。

2.2 数据传输一旦标签被激活，它可以通过回传数据来与阅读器进行通信。

标签内的芯片会在收到无线电波后运行相应的程序，将储存的数据传送给阅读器。

阅读器将接收到的数据进行处理，并将结果存储或发送给数据存储系统进行进一步处理。

3. RFID应用领域RFID技术在多个领域中得到了广泛的应用，以下是一些主要的应用领域示例：3.1 物流和供应链管理RFID可以用于跟踪货物、库存管理和供应链管理。

通过在物流过程中附加RFID标签，物品的运输、存储和交付可以实时监测和追踪。

这可以提高效率、降低错误率，并实现库存的准确管理。

3.2 无人零售和智能仓储RFID技术可以用于无人零售和智能仓储系统。

消费者可以使用RFID标签进行自助购物，而不需要队列或人工收银。

智能仓储系统可以利用RFID技术来实现快速、自动化的存储和检索货物。

3.3 资产追踪和管理RFID可以用于资产追踪和管理，如办公设备、医疗设备、车辆等。

简述RFID技术的原理及应用1. RFID技术的原理RFID（Radio Frequency Identification）即射频识别技术，是一种通过射频信号来自动识别物体的技术。

它主要由射频标签（RFID Tag），读卡器（RFID Reader）和后台管理系统组成。

RFID技术的工作原理如下： - 射频标签（RFID Tag）：射频标签内部由芯片和天线构成，芯片用于存储和处理数据，天线用于接收和发送信号。

射频标签可以被贴在物体表面、嵌入到物体内部或者作为手持设备使用。

- 读卡器（RFID Reader）：读卡器通过发射无线电信号来激活射频标签，并接收其传回的信号。

读卡器可以与电脑或网络系统连接，将读取到的射频标签信息传输给后台管理系统进行处理。

- 后台管理系统：后台管理系统用于处理和管理射频标签传输回来的数据，包括数据的存储、分析和应用。

RFID技术的工作原理可以简单描述为：读卡器发送信号激活射频标签，标签接收信号后将存储的数据传回给读卡器，读卡器将数据发送给后台管理系统进行处理。

2. RFID技术的应用RFID技术具有广泛的应用场景，如物流仓储、供应链管理、零售业、智能交通等，以下为几个常见的应用领域：2.1 物流仓储•实时物流跟踪：在物流仓储环节中，通过将射频标签贴在货物上，可以实现对货物的实时追踪和监控。

这样的应用可以提高物流效率，减少货物丢失和损坏的情况。

•库存管理：通过在仓库储存区域或货架上安装射频读取设备，可以实时监控货物的进出和库存情况，提高仓库管理的效率和准确性。

2.2 供应链管理•自动识别：通过RFID技术，可以实现对物流包装及货物的自动识别和记录。

这使得供应链管理更加高效和准确，提升了供应链的可追溯性以及供应链信息的管理。

•质量溯源：射频标签可以用于记录产品的生产信息、工艺流程等数据，从而实现对产品质量的追踪和溯源，提高产品的安全性和可靠性。

2.3 零售业•商品管理：通过在商品上添加射频标签，可以实现商品的自动识别和管理。
