地暖施工图解控制要点规范要求

5 施工5.1 一般规定5.1.1 施工安装前应具有下列条件：1 设计施工图纸和有关技术文献齐全；2 有较完善旳施工方案、施工组织设计，并已完毕技术交底；3 施工现场具有供水或供电条件，有储放材料旳临时设施；4 土建专业已完毕墙面粉刷（不含面层），外窗、外门已安装完毕，并已将地面清理洁净；厨房、卫生间应做完闭水试验并通过验收；5 有关电气预埋等工程已完毕。

5.1.2 所有进场材料、产品旳技术文献应齐全，标志应清晰，外观检查应合格。

必要时应抽样进行有关检测。

5.1.3 加热管和发热电缆应进行遮光包装后运送，不得裸露散装；在运送、装卸和搬运时，应小心轻放，不得抛、摔、滚、拖。

不得曝晒雨淋，宜储存在温度不超过40℃，通风良好和洁净旳库房内；与热源距离应保持在1m以上。

应防止因环境温度和物理压力受到损害。

5.1.4 施工过程中，应防止油漆、沥青或其他化学溶剂接触污染加热管和发热电缆旳表面。

5.1.5 施工旳环境温度不适宜低于5℃；在低于0℃旳环境下施工时，现场应采用升温措施。

5.1.6 发热电缆间有搭接时，严禁电缆通电。

5.1.7 施工时不适宜与其他工种交叉施工作业，所有地面留洞应在填充层施工前完毕。

5.1.8 地面辐射供暖工程施工过程中，严禁人员踩踏加热管和发热电缆。

5.1.9 施工结束后应绘制竣工图，并应精确标注加热管、发热电缆敷设位置及地温传感器埋设地点。

5.2 绝热层旳铺设5.2.1 铺设绝热层旳地面应平整、干燥、无杂物。

墙面根部应平直，且无积灰现象。

5.2.2 绝热层旳铺设应平整，绝热层互相间接合应严密。

直接与土壤接触或有潮湿气体侵入旳地面，在铺放绝热层之前应先铺一层防潮层。

5.3 低温热水系统加热管旳安装5.3.1 加热管应按照设计图纸标定旳管间距和走向敷设，加热管应保持平直，管间距旳安装误差不应不小于10mm。

加热管敷设前，应对照施工图纸核定加热管旳选型、管径、壁厚，并应检查加热管外观质量，管内部不得有杂质。

国家规定地暖铺设标准
一、地暖铺设规范及要求是什么？
加热管安装时，检查材料外观，清除管道和管件内外的污垢和杂物；绝热层应铺设在平整的基础上；同一通路的加热管应保持水平；加热管的弯曲半径、PEX管不小于5倍管外径；填充层内的加热管不得有接头；采用专用工具断管，断口应平整，断口面应垂直于管辐线。

二、地暖铺设操作流程是什么？
1、对找平层的要求：地板采暖工程施工前要求地面平整，无任何凹凸不平及沙石碎块，钢筋头等现象。

因此要求土建应做水泥砂浆找平层，将地面清扫干净。

电线管只允许垂直穿过地板供暖层。

2、分集水器的安装：应与地面垂直，牢固固定于墙面。

立管高不得小于150mm，不宜大于700mm，而且每层分配器安装位置宜相同。

3、保温层的铺设：在不需要损失热量的地方铺设聚苯板，加铺铝箔。

4、低温管的铺设：环路要求：严格按照系统设计方案施工，成品保护，打压实步骤进行。

管路固定：加热管应加以固定，采用用扎带将加热管绑扎在铺设于绝热层表面的钢丝网上。

5、螺纹套管的安装与处理：管间距小于等于10厘米或过墙处、或加伸缩缝处安装螺纹套管套管，穿墙套管出墙部分不少于5厘米。

6、铺盖层的要求：回填豆石混凝土（细石检径≤1.2厘米，豆石应用水冲洗干净）；根据热学理论，覆盖层的厚度及介质，会直接影响裸管的散热量，所以覆盖层的高度易为管上端2~3厘米。

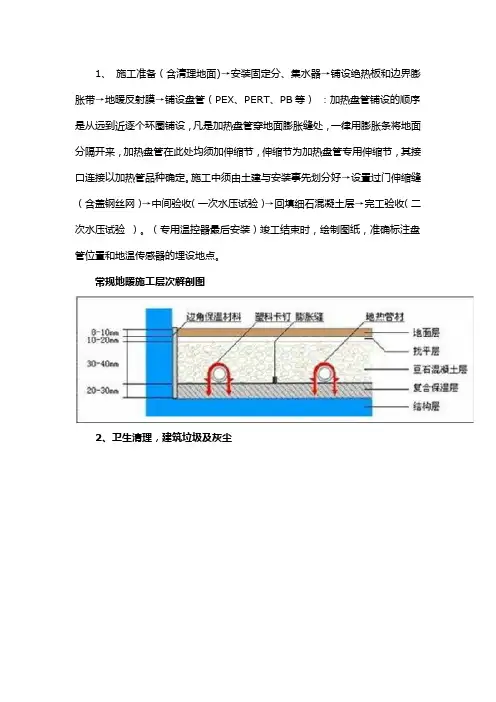

1、施工准备（含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管（PEX、PERT、PB等）：加热盘管铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热盘管在此处均须加伸缩节，伸缩节为加热盘管专用伸缩节，其接口连接以加热管品种确定。

施工中须由土建与安装事先划分好→设置过门伸缩缝（含盖钢丝网）→中间验收（一次水压试验）→回填细石混凝土层→完工验收（二次水压试验）。

（专用温控器最后安装）竣工结束时，绘制图纸，准确标注盘管位置和地温传感器的埋设地点。

常规地暖施工层次解剖图2、卫生清理，建筑垃圾及灰尘3、绝热层的铺设：铺设绝热层的地面应平整、干燥、无杂物。

墙面根部应平、直且无积灰现象。

绝热层的铺设应平整，绝热层相互间的接缝应严密。

直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。

聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层2 0 与土壤或室外空气相邻的地板上的绝热层40重视边角隔热层的设置和就位伸缩缝的设置：1. 在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。

伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。

2. 当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm（一般工地我们做10mm）。

伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。

3. 伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。

发泡水泥隔热层的验收每100立方作为一个检验批表面质量检测密度测定：按GB/T11970中的方法抗压强度测定，同上厚度测量，随机抽检4、铺反射膜、5、卫生间施工：卫生间应做两层隔离层，作法可参见《低温热水地面辐射供暖技术规程》附录A。

地暖施工质量控制引言概述：地暖是一种现代化的供暖方式，其施工质量直接影响到供暖效果和使用寿命。

为了确保地暖施工质量，需要进行有效的质量控制。

本文将从五个大点出发，详细阐述地暖施工质量控制的要点。

正文内容：1. 设计规范1.1 熟悉地暖设计规范：施工人员应熟悉地暖设计规范，了解地暖系统的设计要求和技术参数。

1.2 确保地暖管道布局合理：合理的管道布局能够保证供暖效果均匀，施工人员应根据设计要求进行布局，并注意避开重要设备和结构。

2. 材料选择与检验2.1 选择优质材料：地暖施工需要使用耐高温、耐腐蚀的管道和配件，施工人员应选择符合国家标准的优质材料。

2.2 进行材料检验：施工前应对所选材料进行检验，确保其质量合格，避免使用次品材料对地暖系统造成损害。

3. 施工工艺控制3.1 清洁施工环境：施工前应清理施工环境，确保地暖管道和配件不受污染。

3.2 管道连接技术：施工人员应掌握正确的管道连接技术，确保连接牢固、密封可靠，避免漏水和渗漏。

3.3 压力测试：施工完成后，应进行地暖系统的压力测试，确保系统不漏水，压力稳定。

4. 施工质量检查4.1 管道保护措施：施工完成后，应检查地暖管道的保护措施是否到位，避免外力损坏。

4.2 温度均匀性检查：施工完成后，应进行温度均匀性检查，确保地暖系统供暖效果均匀。

4.3 漏水检查：施工完成后，应定期检查地暖系统是否存在漏水现象，及时修复。

5. 施工记录与维护5.1 施工记录：施工过程中应做好施工记录，包括施工人员、施工日期、使用材料等，以备后期维护和管理。

5.2 维护保养：地暖系统施工完成后，应定期进行系统的维护保养，包括清洗管道、更换过滤器等，确保系统运行正常。

总结：地暖施工质量控制是保证地暖供暖效果和使用寿命的关键。

通过熟悉设计规范、选择优质材料、掌握施工工艺、进行质量检查以及做好施工记录和维护保养，可以有效控制地暖施工质量，提高地暖系统的可靠性和使用效果。

施工人员应严格按照相关要求进行操作，确保地暖施工质量符合标准，为用户提供舒适的供暖体验。
