反激式电源的开关过程分析

反激电源的工作原理详解

反激电源（flyback power supply）是一种常见的开关电源拓扑结构，它通过磁性元件（变压器）储存能量并将其传递给负载。以下是反激电源的工作原理的详细解释：

1. 输入电压：反激电源的输入电压通常是交流电源，通过整流电路将交流电转换为直流电。

2. 开关管：反激电源中有一个开关管（通常是MOSFET或BJT），它的作用是控制能量的传输和储存。

3. 控制电路：反激电源中有一个控制电路，它通过对开关管的控制来实现能量的传输和储存。控制电路可以采用各种不同的方式，如PWM（脉宽调制）控制或变频控制。

4. 变压器：反激电源中的关键元件是变压器，它由一个或多个绕组组成。输入绕组连接到开关管和输入电源，输出绕组连接到负载。变压器通过磁耦合将能量从输入绕组传输到输出绕组。

5. 储能：当开关管导通时，输入绕组的电流开始增加，同时储存能量。当开关管断开时，输入绕组的电流停止增加，并且能量通过变压器传递到输出绕组。

6. 整流和滤波：输出绕组的交流电压通过整流电路转换为直流电压，并通过滤波电路去除纹波。这样就得到了稳定的直流电压，可以供给负载使用。

总结起来，反激电源的工作原理是通过控制开关管的导通和断开，使得能量在变压器中储存和传递，最终得到稳定的直流电压输出。这种拓扑结构具有成本低、效率高的优点，因此在许多应用中得到广泛应用。

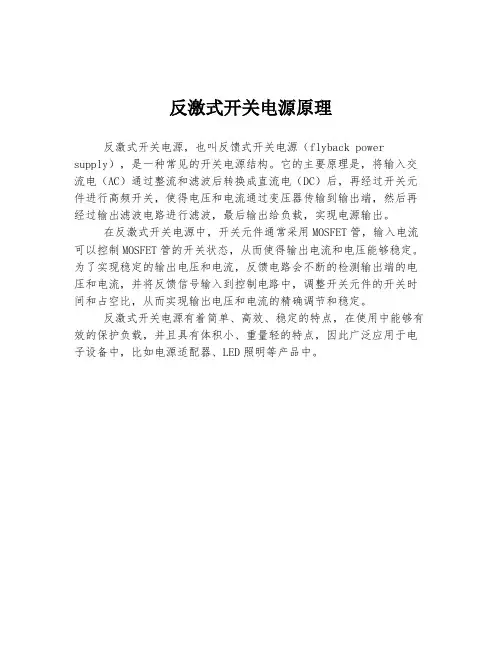

反激式开关电源原理

反激式开关电源，也叫反馈式开关电源（flyback power

supply），是一种常见的开关电源结构。它的主要原理是，将输入交流电（AC）通过整流和滤波后转换成直流电（DC）后，再经过开关元件进行高频开关，使得电压和电流通过变压器传输到输出端，然后再经过输出滤波电路进行滤波，最后输出给负载，实现电源输出。

在反激式开关电源中，开关元件通常采用MOSFET管，输入电流可以控制MOSFET管的开关状态，从而使得输出电流和电压能够稳定。为了实现稳定的输出电压和电流，反馈电路会不断的检测输出端的电压和电流，并将反馈信号输入到控制电路中，调整开关元件的开关时间和占空比，从而实现输出电压和电流的精确调节和稳定。

反激式开关电源有着简单、高效、稳定的特点，在使用中能够有效的保护负载，并且具有体积小、重量轻的特点，因此广泛应用于电子设备中，比如电源适配器、LED照明等产品中。

反激式开关电源设计方法

1.工作原理

反激式开关电源是一种将线性变压器替换为变压器型电感器的开关电源。它的工作原理是通过开关管周期性的打开和关闭，将直流电源的电能经过变压器转化为需要的输出电压。当开关管打开时，电流从电源流入变压器进行储能；当开关管关闭时，储存在变压器中的电能会通过二次侧电容器得以释放，并输出到负载上。

2.主要组成部分

(1)输入滤波电路：用来消除电源输入端的干扰信号，保证稳定的输入电压。

(2)整流电路：将交流输入电压转化为直流电压，常采用整流桥整流。

(3)激励电路：用来控制开关管的导通和关闭，以实现变压器的能量转移。

(4)变压器：用来完成电能的变换和隔离，将输入端的电能转换为所需的输出电能。

(5)输出电路：包括输出电容和输出滤波电路，用来滤除开关产生的高频脉冲，以得到稳定的输出电压。

3.设计要点

在进行反激式开关电源设计时

(1)确定输出电压和电流需求：根据实际应用需求，确定所需的输出电压和电流，并根据负载特性选择合适的功率等级。 (2)选择合适的开关管和变压器：根据负载需求和电路参数，选择合适的开关管和变压器，以保证输出电压和效率的要求。

(3)控制开关频率和占空比：根据负载要求和电路特性，选择合适的开关频率和占空比，以保证输出电压的稳定性和整体效果。

(4)进行热设计和保护措施：由于开关管会产生较高的温度，需要进行合理的热设计，同时添加保护电路，如过流保护、过温保护等，以保证电路的安全性和可靠性。

(5)进行EMC设计和测试：由于开关电源会产生较大的电磁干扰，需要进行EMC设计和测试，以满足相关的国际标准要求。

总结：

反激式开关电源是一种常用的电源设计方案，其设计方法包括确定输出需求、选择合适的器件、控制开关频率和占空比、进行热设计和保护措施，以及进行EMC设计和测试。通过合理的设计和选择，可以实现高效率、小型化的电源方案，满足各种电子设备的需求。

一． 反馈光耦开路时电源状态该如果变化。

当光耦开路时，副边无反馈给POWER IC的COMP脚，COMP脚电压将会被IC内部电源上拉到最大值，例如达到7V左右。这里作分析时，假设IC没有保护功能，比如短路保护，光耦开路保护，过载保护，过压保护功能等等。IC只是作峰值电流控制。

问：负载端为近似空载时，原边的电流如何关断？

解释：二种情况：

一是占空比达到IC的最大占空比；

二是原边电流达到最大限值 I-limit，由MOS下的电流侦测电阻决定。

变压器原边储的能量会传递到副边，由于副边近似空载，由UP2/R，可知输出电压U可以变得很大。这些功率都会消耗在副边的假负载R上以及电容过压时产生的热损上等等。若减少R值，可以把电压U值拉下来。

图1、2、3为第一种情况下的原边、副边电流在一个周期内的图示，图片中为了方便观看，假设原、副边匝比为1的情况。副边电流的变化是因为负载R值的减小，导致输出电压U的减小，从而副边电流波形的斜率也减小。图3进入了临界模式，此时R值减小，U值不变，输出功率也会增大，直到原边电流达到最大限值，情况会有转变。

如图4、5、6所示，继续减小负载电阻R值，电流进入连续模式，直到图6原边电流达到最大限值。此时输出功率不会随着负载电阻R的减小而增加。

问：为什么会进入连续模式？

解释：在图3的基础上再减小负载电阻R，输出电压U会瞬间下降，导致副边电流波形斜率减小，从而副边电流关断时会有剩余电流。此剩余电流会在下个周期导通时作为原边的初始电流，由于原边电流波形的斜率不变，从而Ip也会增加，Ip的增量与原边的初始电流增量相等。Ip和初始电流的同步增加，使输出功率也增加，从而补偿了瞬间下降的输出电压U，使之恢复。

在Ip=I-limit的情况下，再继续减小负载电阻R，会进入另外一种状态，如图7、8、9，输出电压U会随着负载电阻R的减小而下降。由于Ip被限制在I-limit，副边的剩余电流和原边的初始电流随R的减小逐渐增加，输出功率逐渐减小。极限情况是R值近似为零，此时导通占空比很小，原边初始电流和副边剩余电流很大，输出电压为近似为零，这时可以看作是输出短路的状态.
