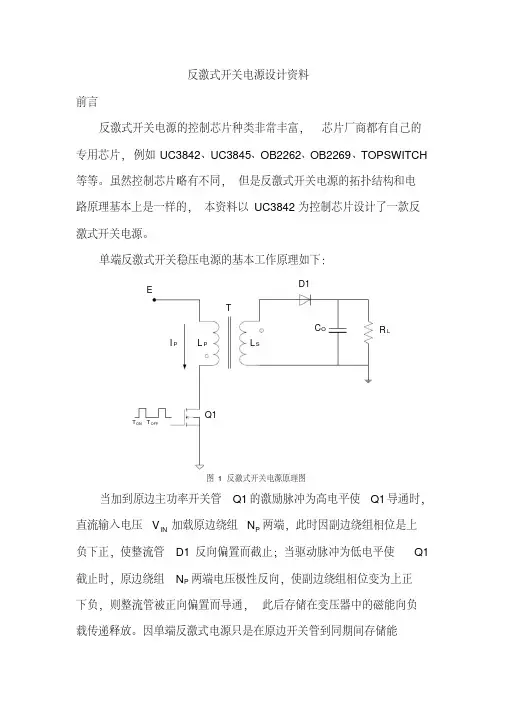

反激式开关电源设计资料前言反激式开关电源的控制芯片种类非常丰富，芯片厂商都有自己的专用芯片，例如UC3842、UC3845、OB2262、OB2269、TOPSWITCH 等等。
虽然控制芯片略有不同，但是反激式开关电源的拓扑结构和电路原理基本上是一样的，本资料以UC3842为控制芯片设计了一款反激式开关电源。

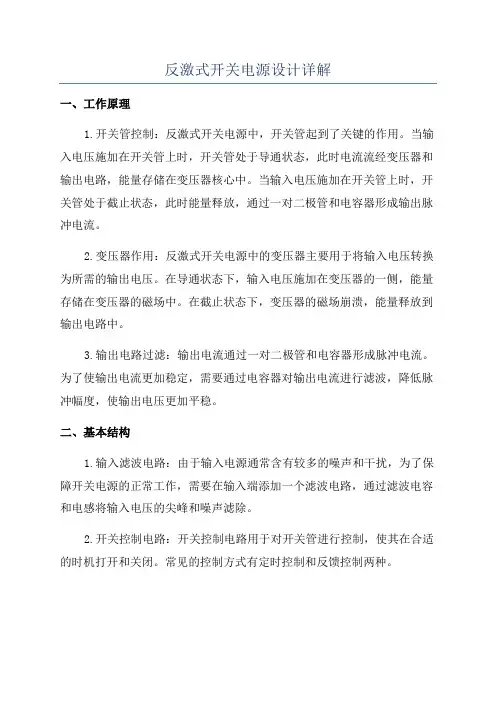

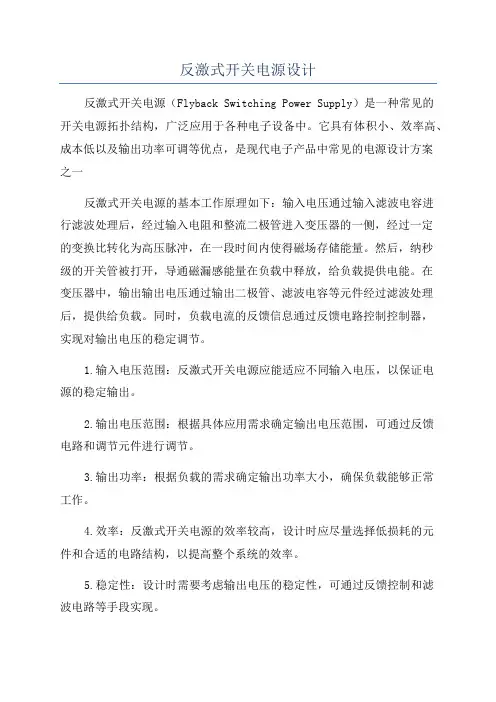

单端反激式开关稳压电源的基本工作原理如下：D1TR L图1 反激式开关电源原理图当加到原边主功率开关管Q1的激励脉冲为高电平使Q1导通时，直流输入电压V IN加载原边绕组N P两端，此时因副边绕组相位是上负下正，使整流管D1反向偏置而截止；当驱动脉冲为低电平使Q1截止时，原边绕组N P两端电压极性反向，使副边绕组相位变为上正下负，则整流管被正向偏置而导通，此后存储在变压器中的磁能向负载传递释放。
因单端反激式电源只是在原边开关管到同期间存储能量，当它截止时才向负载释放能量，故高频变压器在开关工作过程中，既起变压隔离作用，又是电感储能元件。
因此又称单端反激式变换器是一种“电感储能式变换器”。
学习了反激式开关电源的工作原理之后，我们可以自行设计一款电源进行调试。
开关电源是一门实验科学，理论知识的学习是必不可少的，但是光掌握了理论知识是远远不够的，还要多做实验，测试不同环境不同参数下的电源工作情况，这样才能对电源有更深的认识。
除此之外，掌握大量的实验数据可以对以后设计电源和电源的优化提供很大帮助，可以更快速更合理的设计出一款新电源或者排除一些电源故障。
通过阅读下面的章节，可以使你对电源从原理理解到设计能力有一个快速的提升。

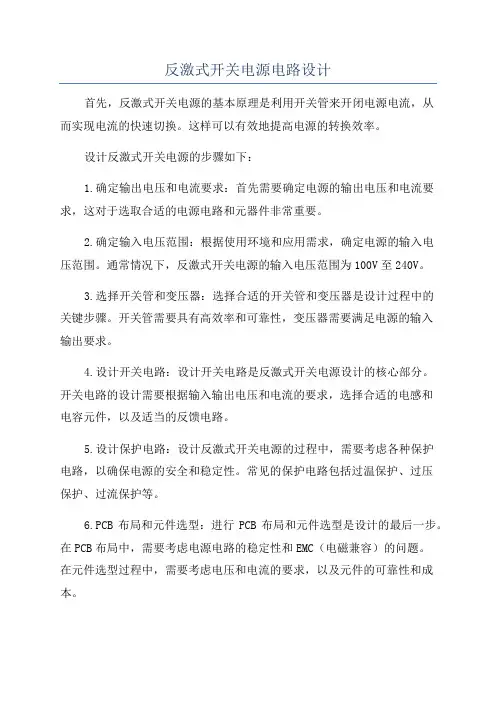

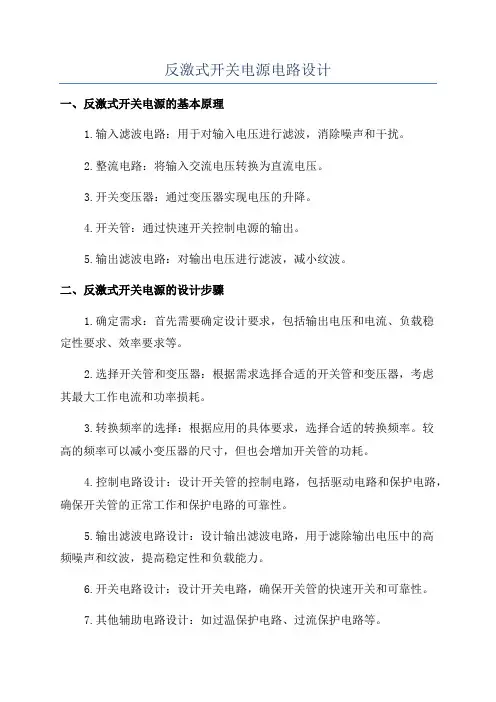

第一章 电源参数的计算第一步，确定系统的参数。
我们设计一个电源首先要确定电源工作在一个什么样的环境，比如说输入电压的范围、频率、网侧电压是否纯净，接下来是电源的输出能力包括输出电压、电流和纹波大小等等。
先要确定这些相关因素，才能更好的设计出符合标准的电源。
我们在第二章会详细介绍如何利用这些参数设计电源。
输入电压范围（V line min 和V line max ）；输入电压频率（f L ）；输出电压（V O ）；输出电流（I O ）；最大输出功率 （P 0）。
效率估计（E ff ）：需要估计功率转换效率以计算最大输入功率。
如果没有参考数据可供使用，则对于低电压输出应用和高电压输出应用，应分别将E ff 设定为0.8~0.85。
利用估计效率，可由式（1-1）求出最大输入功率。
O IN ffP P E = （1-1） 第二步：确定输入整流滤波电容（C DC ）和DC 电压范围。
最大DC 电压纹波计算：max DC V ∆=（1-2） 式（1-2）中，D ch 为规定的输入整流滤波电容的充电占空比。
其典型值为0.2。
对于通用型输入（85~265Vrms ），一般将max V DC ∆设定为min 2Vline的10~15%。
输入储能电容的容值选择可按经验算法：当电网输入电压为100/115V AC 或通用输入85~265V AC 条件下，按输出功率值的瓦特数乘上2~3uF ；当电网输入为230V AC 时，电容取值按输出功率值的瓦特数乘上1uF 【1】。
图1-1：DC 电压波形第三步：确定最大占空比（D max ）RO MAX RO MINV D V V =+ （1-3） V RO 副边绕组输出时反射到原边绕组上的电压，可先设定为135V ，当变压器的原副边匝数确定后可再进行校正【2】。
第四步：确定变压器初级侧电感反激式开关电源有两种工作模式：连续导通模式（CCM ）和不连续导通模式（DCM ）。
工作模式随负载条件和输入电压的改变而改变。
因此，变压器初级侧的电感是在满载和最小输入电压的条件下确定的。
原边一次侧电感（H ）：min 2max ()2DC m in s RFV D L P f K ⋅= （1-4） 式中，f s 为开关频率，K RF 为定义的纹波因数（如图3所示）。
对于DCM 操作，K RF =1。
而对于CCM 操作K RF <1，对于通用型输入范围，将K RF 设定在0.3~0.5之间是合理的。
2peak ds EDCI I I ∆=+（1-5） ()22peak max ds EDC ΔI D =3I +23I ⎡⎤⎛⎫⎢⎥ ⎪⎝⎭⎢⎥⎣⎦（1-6） min maxin EDC DC P I V D =⋅（1-7） min max DC m s V D I L f ∆=（1-8）图1-2：MOSFET 漏电流和纹波系数（K RF ）第五步：确定合适的磁芯因为反激式电源的功率通常较小，一般选用铁氧体磁芯作为变压器，功率容量计算使用A p 法：6102T P e W S m m C P A A A f B K K ηδ⨯=⨯> （1-9） 式（1-9）中，e A 是磁芯截面积（cm 2），W A 是磁芯窗口面积（cm 2）；T P （W ）是变压器的标称输出功率，在计算时换成输入功率用来计算磁芯的最大功率；B m （G s ）磁芯工作的磁感应强度，可根据电源功率和工况温度设定，一般取2000（G s ）；δ是线圈导线的电流密度，通常取2~3（A/mm ）；η是变压器的效率，通常取它的值为0.8~0.9；m K 是窗口的填充系数，一般取0.2~0.4；C K 是磁芯的填充系数，对于铁氧体C K =1.0。
变压器的磁芯要留有一定的工作余量，所以计算出的P A 值要小于实际测量的e W A A ⨯的值【3】。
图1-3 磁芯的窗口面积和有效截面积原边峰值电流（A ）：min max2in P DC P I V D =（1-10） 变压器气隙的计算(cm)：2820.410p p g e L I l A B π=⨯∆ （1-11）有气隙时，可工作的磁场强度H 明显增大，剩余磁感应强度r B 则是明显减小；对防止磁芯饱和是有效的，这些效果对反激式变换器都是有利的【4】。
第六步：变压器原边绕组匝数计算810p pp e L I N A B =⨯∆ （1-12）p L 原边最大电感（H ）；p I 原边峰值电流（A ）；e A 磁芯有效截面积（cm2）；B∆磁感应强度（Gs）。
副边绕组匝数计算：max(min)max()(1)O D psinV V D NNV D+-=（1-13）DV为输出整流二极管的压降，设定为1V。
第七步：确定每个绕组的线径绕组线径除了需要满足流过的最大电流外，还需要考虑趋肤深度“∆（cm）”，线径要小于2倍的趋肤深度【5】。
f∆=（1-14）第八步：设计RCD缓冲箝位电路图1-4 箝位电路图1-5 反激时原边电压波形2122peak s SN SN SN s lk peak s SN oi t V P V f L i f V nV ⋅==- （1-15） sn P 是箝位电路上消耗的功率；lk L 原边变压的漏感，原边漏感的测量方法是将所有副边绕组短路后测量出的原边电感值；o nV =RO V 是副边反射到原边的电压；peak i 为原边峰值电流；s f 为电源工作频率。
2212SN SN SN lk peak s SN o V R V L i f V nV =- （1-16）SN SN SN SN sV V C R f ∆= （1-17） SN V ∆箝位电容上的脉动电压，通常为箝位电压SN V 的5~10%，通过公式可以算出箝位电阻sn R 和箝位电容sn C 。
把尖峰电压的最高值箝位在设定范围内，这样可以防止MOSFET 被电压尖峰击穿，延长使用寿命，但是不能把箝位电压设计的太低，因为反激过冲电压也有有用的一面。
在反激作用时，它提供一个附加强制电压值来驱动电能进入副边电感，使变压器副边反激电流迅速增加，提高了变压器的传输效率，同时减小了电阻上的损耗，这对于低压大电流输出是很有意义的【6】。
第九步：反馈电路的设计反馈电路采用光耦PC817和三端稳压器TL431的组合电路，该电路配合稳定，电压采样和反馈信号满足高频开关电源的要求，器件采买方便价格便宜。
图1-6 反馈网络首先需要查看PC817和TL431芯片的使用手册，根据手册上的电气参数来确定电路上的电阻和电容值。
TL431的工作最小电流是1mA，光耦PC817的发光二极管的导通压降是1V左右，为保证TL431能正常工作，电阻R13取值1KΩ。
图1-7 集电极饱和电压和反馈电流曲线PC817的正向电流在5mA 以内，集电极电流Ic 在1~7mA 时，集电极饱和电压是成线性变化的。
如果我们需要反馈电压是3V ，那么正向电流需要小于5mA ，假定光耦的CTR 是100%、f I =3mA 、 o V =5V ，121 2.5o f V V V I R --=（TL431的最小压降是2.5V ），12R =500Ω。
TL431的是用方法是o V =2.5（1+1415R R ），当o V =5V 时，14R =15R 。
C9和C20的作用是提供环路补偿，取值100nF 。
第二章反激式开关电源设计实例图2-1 反激电源实例这是反激式开关电源的实际电路原理图。
C11和T1可衰减有高压开关波形引起的共模干扰电流，它是由MOSFET输出电容、原边和副边之间分布电容及漏感在高频开关条件下共同引起的。
T1的漏感与C1、C6、C7共同衰减差模干扰电流，它由梯形或三角形原边电流波形中的基波与谐波引起。
UC3842的供电方式有两种，第一种是在电路母线接通电源后，通过启动电阻R6给电容C2充电，当电容电压高于启动电压时芯片启动工作，这时整个电路随着芯片启动而正常工作，这时第二种供电方式是辅助供电绕组产生持续的工作电压为芯片供电。
通过芯片的启动充电电流是12mA，可以计算出启动电阻R6的阻值。
8脚提供一个5V 的基准电压，8脚通过R4给C5充电在4脚产生锯齿波信号，R4、C5设定芯片的工作频率: 1.8T Tf R C =⋅Hz 。
3脚是电流检测，当采样电阻R11的电压高于1V 时，芯片自动锁死，整个电路停止工作，电源回到重新启动状态。
R3和C4的作用是滤除采样电压信号上面叠加的一些干扰尖峰，防止芯片由于电压尖峰而误动作。
电阻和电容的取值：12RC f RCπ=，RC f 可取工作频率的3~6倍。
图2-2 电流波形尖脉冲抑制UC3842内部有一个误差放大器，1脚是误差放大器的补偿端，2脚是反相输入端。
原理图的接法是将2脚接地，反馈电压信号上接上拉电阻R7直接接到1脚的补偿端，这样可以不使用内部的误差放大器，可以提高芯片的响应速度。
反馈电压信号经过两个二极管，每个二极管的压降是0.7V ，然后再取电压的三分之一与电流检测做比较，比较器的输出进入脉宽调制锁存器，进而调节驱动信号的占空比，使输出达到设定的电压值。
