工程名称 交底时间 年 月 日

工程部位 交底内容 JDG管施工技术交底

技术负责人 接 收 人

内 容

交底内容:

1 施工准备

1.1 材料准备:

所有主材、附材已运至施工现场, 规格、型号符合图纸要求, 数量满足现场需要。材料要求如下:

1.1.1 主材: 钢管具备有效的产品合格证, 管材壁厚均匀, 焊缝均匀, 无劈裂、砂眼、棱刺和凹扁现象。管卡、支架、吊杆、箱盒及紧固件等金属件, 均应镀锌。

1.1.2 附材：接线盒、只管接头等具有合格证螺钉、垫圈为镀锌件, 镀锌层完整无缺。

1.2 主要机具:

弯管器、专用螺丝刀、钢锯、钢锉、手锤、水平尺、钢尺、线坠开孔器及电工常用工具。

1.3 作业条件:

1.3.1吊顶内配管, 吊顶内其他专业管线、设备、管道等已施工完毕, 按照施工图纸弹线定位, 进行施工。吊顶内配管应配合吊顶施工进行, 项目部根据工程进度合理安排配管与吊顶的施工工序, 避免交叉打架现象。

1.3.2按照设计图纸做好墙面（石材板）及墙内管路预埋、吊架预埋件的安装工作, 地面及墙内管路甩口位置要准确。

2 工艺流程

2.1 暗配敷设:

弹线定位 → 加工弯管 → 稳筑盒箱 → 扫管穿带线 工程名称 交底时间 年 月 日

工程部位 交底内容 JDG管施工技术交底

技术负责人 接 收 人

2.2明配敷设:

熟悉图纸 测量管路、盒及吊杆的位置 → 预制加工管路: 1、选管2、预制加工管路、3、切管4、煨弯5、吊杆加工 → 管路敷设: 1、一般要求 2、吊杆固定、管与管连接 4、管与盒连接 、管盒固定 → 管路接地 → 变形缝处理。

3 操作工艺

3.1 基本要求:

3.1.1 暗配管路宜沿最近路线敷设, 并尽量减少弯曲。

3.1.2 敷设于多尘、潮湿场所的管路, 管口处均应做密封处理, 穿人防管路应做密封处理。

14.1 钢管敷设工程

本节适用于建筑物内电气系统供电线路的钢导管明、暗敷设工程；不适用于具有酸、碱等腐蚀介质场所的配管工程。

14.1.1 施工准备

14.1.1.1 技术准备

1. 施工图纸和技术资料齐全。

2. 施工方案编制完毕并经审批。

3. 施工前应组织参施人员熟悉图纸、方案，并进行技术、环境、安全交底。

14.1.1.2 材料准备

1. 钢导管：其规格、型号应符合设计要求，壁厚、焊缝均匀，无凹扁和严重锈蚀现象，并应有产品材质证明和合格证。

2. 通丝管箍、锁紧螺母(根母)：外形完好无损，丝扣清晰。

3. 护口：应与钢导管配套且符合设计要求。

4. 铁制开关盒、灯头盒、接线盒等：壁厚应符合要求，敲落孔完整无缺，面板安装孔与地线焊接脚齐全，并有产品合格证。

5. 圆钢、扁钢、角钢等应有产品合格证和材质证明。

6. 螺栓、螺母、垫圈等应采用镀锌制品。

14.1.1.3 机具准备

1. 手动工具：煨管器、手锤、錾子、钢锯、钢锉、活扳手、压力案子、套丝板、套丝机、鲤鱼钳、射钉枪、拉铆枪等。

2. 电动工具：开孔器、切割机、电锤、电钻、台钻等。

3. 测试器具：铅笔、皮尺、水平尺、粉线袋、线坠等。

4. 其他工具：油桶、油刷、高凳等。

14.1.1.4 作业条件

1. 暗管敷设作业条件

(1) 土建砌体施工过程中。

(2) 土建混凝土结构钢筋绑扎过程中。

2. 明管敷设作业条件

(1) 预埋件、支架及穿墙洞安装完毕，满足安装要求。

(2) 土建初装修完毕。

3. 吊顶或护墙板内管路敷设作业条件

（1） 预埋件安装完毕。

（2） 吊顶标高线已弹好。

14.1.2 施 工 工 艺

14.1.2.1 工艺流程

1. 暗管敷设

测量定位预制加工盒、箱固定管路敷设穿带线

2. 明管、吊顶内、护墙板内管路敷设 测量定位预制加工支、吊架安装盒、箱固定管路敷设穿带线

14.1.2.2 操作工艺

1. 测量定位：根据施工图及土建弹出的水平500mm线为基准，确定盒、箱实际位置和管路走向。

技术交底记录 编 号 DQ--002

工程名称 交底日期 年 月 日

施工单位 分项工程名称 明配线管敷设技术交底

交底提要

一、施工准备

1 、材料准备：

1 焊接钢管、各种金属制品管接头、锁紧螺母、护圈帽、各种明装接线盒箱、开关盒等;

2 圆钢、扁钢、角钢、各种膨胀螺栓、塑料胀管、各种螺栓、木螺钉、电焊条、铁线、红丹防锈漆、油漆、沥青油和麻、汽油、木炭和木材等;

2 、主要机具

弯管器或弯管机、钢锯、圆锉、管钳、钢丝刷、毛刷、钢丝、手锤、电锤、钢卷尺、线坠、手电钻、开孔器及电工常用工具;

3、 作业条件：

1 明配管应配合土建施工安装好支架、吊架预埋件;土建室内装饰工程结束后配管;

2 不可上人吊顶内配管虽然属于暗配管,但一般常按明配管的方法施工;吊顶内配管应配合顶顶施工,在龙骨安装后没有安装顶板前进行配管;

二、施工工艺

1 、工艺流程

支、吊架制作 → 定 位 → 箱、盒支架、吊架安装 → 导管敷设

2 、支、吊架制作

明配管的施工方法,一般为配管沿墙、支架、吊架敷设;在导管敷设前应按设计图纸或标准图,加工好各种支架、吊架、抱箍等金属支持件;支、吊架一般用钢板、角钢或圆钢加工制作,下料时应用钢锯锯或型钢切割机下料,严禁用电、气焊切割;钻空时应使用手电钻或台钻钻孔,不应用气焊或电焊吹孔;

3 、测量定位

1 在配管前应按设计图纸确定好配电设备,各种箱、盒及用电设备安装位置,及高度,并将箱、盒与建筑物固定牢固;然后根据明配管路应横平竖直的原则,顺线路的垂直和水平位置进行弹线定位,并应注意管路与其他管路相互间位置及最小距离,测量出吊架、支架等固定点具体位置和距离;门口开关距离门边200mm;

2 明配管与热水管、蒸汽管同侧敷设时,应敷设在热水管、蒸汽管的下面;有困难时,可敷设在其上面,相互间净距离不宜小于下列数值：

a 、当管路平行敷设在热水管、暖汽管下面时为0.2m,上面时为0.3m；与暖气管、热水管交叉敷设时为0.1m;

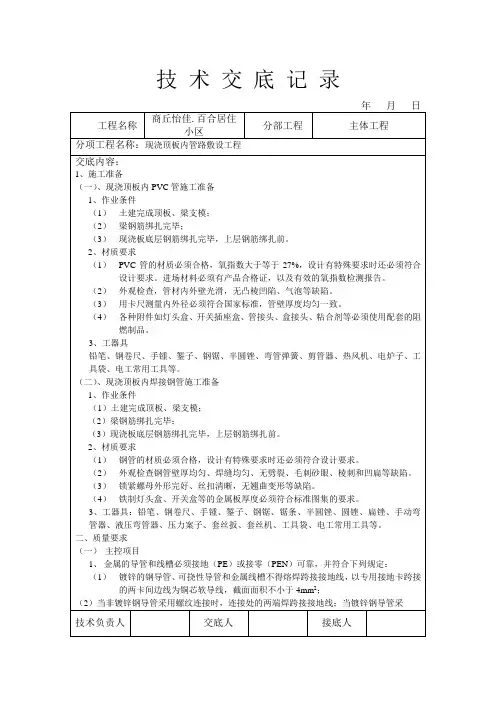

技 术 交 底 记 录

年 月 日

工程名称 商丘怡佳.百合居住小区 分部工程 主体工程

分项工程名称：现浇顶板内管路敷设工程

交底内容：

1、施工准备

（一）、现浇顶板内PVC管施工准备

1、作业条件

（1） 土建完成顶板、梁支模；

（2） 梁钢筋绑扎完毕；

（3） 现浇板底层钢筋绑扎完毕，上层钢筋绑扎前。

2、材质要求

（1） PVC管的材质必须合格，氧指数大于等于27%，设计有特殊要求时还必须符合设计要求。进场材料必须有产品合格证，以及有效的氧指数检测报告。

（2） 外观检查，管材内外壁光滑，无凸棱凹陷、气泡等缺陷。

（3） 用卡尺测量内外径必须符合国家标准，管壁厚度均匀一致。

（4） 各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品。

3、工器具

铅笔、钢卷尺、手锺、錾子、钢锯、半圆锉、弯管弹簧、剪管器、热风机、电炉子、工具袋、电工常用工具等。

（二）、现浇顶板内焊接钢管施工准备

1、作业条件

（1）土建完成顶板、梁支模；

（2）梁钢筋绑扎完毕；

（3）现浇板底层钢筋绑扎完毕，上层钢筋绑扎前。

2、材质要求

（1） 钢管的材质必须合格，设计有特殊要求时还必须符合设计要求。

（2） 外观检查钢管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷。

（3） 锁紧螺母外形完好、丝扣清晰，无翘曲变形等缺陷。

（4） 铁制灯头盒、开关盒等的金属板厚度必须符合标准图集的要求。

3、工器具：铅笔、钢卷尺、手锺、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、液压弯管器、压力案子、套丝扳、套丝机、工具袋、电工常用工具等。

二、质量要求

（一） 主控项目

1、 金属的导管和线槽必须接地（PE）或接零（PEN）可靠，并符合下列规定：

（1） 镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，以专用接地卡跨接的两卡间边线为铜芯软导线，截面面积不小于4mm2；
