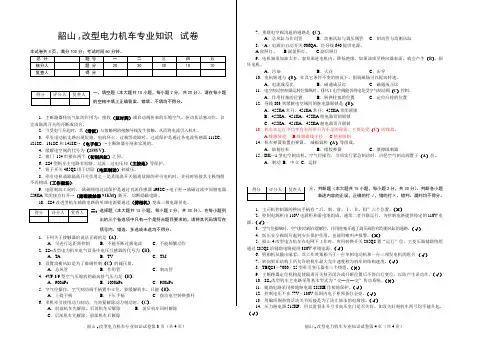

韶山4改型电力机车专业知识试卷第3页（共4页） 韶山4改型电力机车专业知识试卷第4页（共4页） 韶山4改型电力机车专业知识 试卷
本试卷共4页，满分100分；考试时间60分钟。
总 分 题 号 一 二 三 四 五
核分人 题 分 20 30 30 10 10
复查人 得 分
一、填空题（本大题共10小题，每小题2分，共20分）。请在每小题的空格中填上正确答案。错填、不填均不得分。
1．主断路器传动气缸的作用为：接收（延时阀）或启动阀传来的压缩空气，驱动其活塞动作，以完成隔离开关的开断或闭合。
2．当受电弓升起时，其（滑板）与接触网的接触导线发生接触，从而将电流引入机车。
3．牵引电动机支路出现短路、电机环火、过载等故障时，过流保护是通过各电流传感器111SC、121SC、131SC和141SC→（电子柜）→主断路器分闸来实现的。
4．缓解电空阀的代号为（258YV）。
5．塞门 154串接在两个（初制风缸）之间。
6．SS4型机车主电路有短路、过流、过电压和（主接地）等保护。
7．钮子开关465QS用于切除（电阻制动）初减压。
8．牵引电机故障隔离开关作用之一是其隔离开关隔离故障的牵引电机时，并同时短接其主极绕组不再构成（工作磁场）。
9．电阻制动工况时， 励磁绕组过流保护是通过直流传感器199SC→电子柜→励磁过流中间继电器559KA常闭接点打开→（励磁接触器91KM）断开，切断励磁电路。
10．SS4改进型机车辅助电路的单相电源要通过（劈相机）变成三相电源供电。
二、选择题（本大题共15小题，每小题2分，共30分）。在每小题列出的三个备选项中只有一个是符合题目要求的，请将其代码填写在括号内。错选、多选或未选均不得分。
1．下列关于接触器的说法正确的是（A）。
A．可进行远距离控制 B．不能开断过载电流 C．不能频繁动作
百度文库 - 让每个人平等地提升自我
1 韶山4改型电力机车乘务员资格考试
复习题及答案
(复习题)
(一)填空题
1．电力机车由( )部分、电气部分和空气管路系统三大部分组成。
2．电力机车电气部分的主要功用是将来自接触网的电能变为牵引列车所需要的( )，实现能量转换，同时还实现机车的控制。
3．机械部分包括车体、转向架、车体支承装置和( )。
4．电力机车车体主要分为司机室和( )两大部分。
5．电力机车的空气管路系统包括风源系统、( )系统、辅助气路系统和制动系统四大部分。
6．电力机车的空气管路系统作用是产生压缩空气供机车上的各种风动器械使用，并实现机车及列车的( )。
7．压力继电器515KF的作用是监督非升弓节( )是否关好。
8．车轮和车轴的组件，称为轮对。电力机车的轮对还应包括( )。
9．机车轮对的轮箍可分为轮缘和( )。
10．牵引电机的( )经过小齿轮和轮对大齿轮带动轮对，作用于钢轨，产生牵引力。
11．在车体与转向架之间设有( )装置，即车体支承装置。
12．韶山4改型电力机车牵引电机采用抱轴式、( )方式安装在转向架构架上。
13．韶山4改型电力机车垂向力传递顺序：车体重量一车体底架侧梁支承座一二系橡胶堆一转向架构架一( )一轴箱一车轴一轮对一钢轨。
14．机车通风机分为( )和轴流式通风机两大类。
15．触头在开断情况下动、静触头间的最小距离称为触头的( )。
16．电器触头的磨损主要是( )磨损。
17．熔断器是一种用作过载和( )保护的电器。
18．电磁接触器是用( )来驱动衔铁，进而带动触头闭合或断开，以控制电路。
19．当受电弓升起时，其( )与接触网的接触导线发生接触，从而将电流引入机车。

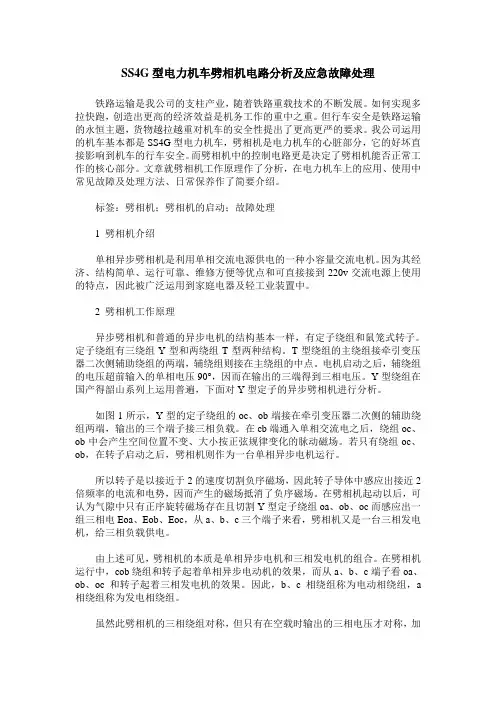

SS4G型电力机车劈相机电路分析及应急故障处理
铁路运输是我公司的支柱产业，随着铁路重载技术的不断发展。如何实现多拉快跑，创造出更高的经济效益是机务工作的重中之重。但行车安全是铁路运输的永恒主题，货物越拉越重对机车的安全性提出了更高更严的要求。我公司运用的机车基本都是SS4G型电力机车，劈相机是电力机车的心脏部分，它的好坏直接影响到机车的行车安全。而劈相机中的控制电路更是决定了劈相机能否正常工作的核心部分。文章就劈相机工作原理作了分析，在电力机车上的应用、使用中常见故障及处理方法、日常保养作了简要介绍。
标签：劈相机；劈相机的启动；故障处理
1 劈相机介绍
单相异步劈相机是利用单相交流电源供电的一种小容量交流电机。因为其经济、结构简单、运行可靠、维修方便等优点和可直接接到220v交流电源上使用的特点，因此被广泛运用到家庭电器及轻工业装置中。
2 劈相机工作原理
异步劈相机和普通的异步电机的结构基本一样，有定子绕组和鼠笼式转子。定子绕组有三绕组Y型和两绕组T型两种结构。T型绕组的主绕组接牵引变压器二次侧辅助绕组的两端，辅绕组则接在主绕组的中点。电机启动之后，辅绕组的电压超前输入的单相电压90°，因而在输出的三端得到三相电压。Y型绕组在国产得韶山系列上运用普遍，下面对Y型定子的异步劈相机进行分析。
如图1所示，Y型的定子绕组的oc、ob端接在牵引变压器二次侧的辅助绕组两端，输出的三个端子接三相负载。在cb端通入单相交流电之后，绕组oc、ob中会产生空间位置不变、大小按正弦规律变化的脉动磁场。若只有绕组oc、ob，在转子启动之后，劈相机则作为一台单相异步电机运行。
所以转子是以接近于2的速度切割负序磁场，因此转子导体中感应出接近2倍频率的电流和电势，因而产生的磁场抵消了负序磁场。在劈相机起动以后，可认为气隙中只有正序旋转磁场存在且切割Y型定子绕组oa、ob、oc而感应出一组三相电Eoa、Eob、Eoc，从a、b、c三个端子来看，劈相机又是一台三相发电机，给三相负载供电。

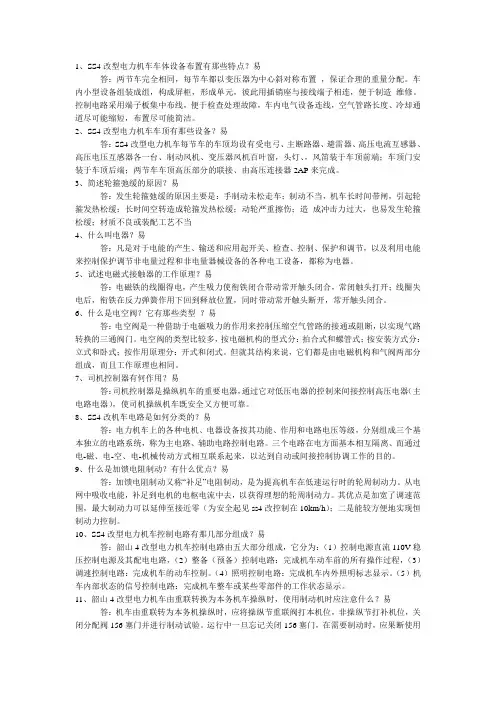

1、SS4改型电力机车车体设备布置有那些特点？易
答：两节车完全相同，每节车都以变压器为中心斜对称布置 ，保证合理的重量分配。车内小型设备组装成组，构成屏柜，形成单元，彼此用插销座与接线端子相连，便于制造 维修。控制电路采用端子板集中布线，便于检查处理故障，车内电气设备连线，空气管路长度、冷却通道尽可能缩短，布置尽可能简洁。
2、SS4改型电力机车车顶有那些设备？易
答：SS4改型电力机车每节车的车顶均设有受电弓、主断路器、避雷器、高压电流互感器、高压电压互感器各一台、制动风机、变压器风机百叶窗，头灯、，风笛装于车顶前端；车顶门安装于车顶后端；两节车车顶高压部分的联接、由高压连接器2AP来完成。
3、简述轮箍弛缓的原因？易
答：发生轮箍弛缓的原因主要是：手制动未松走车；制动不当，机车长时间带闸，引起轮箍发热松缓；长时间空转造成轮箍发热松缓；动轮严重擦伤；造 成冲击力过大，也易发生轮箍松缓；材质不良或装配工艺不当
4、什么叫电器？易
答：凡是对于电能的产生、输送和应用起开关、检查、控制、保护和调节，以及利用电能来控制保护调节非电量过程和非电量器械设备的各种电工设备，都称为电器。
5、试述电磁式接触器的工作原理？易
答：电磁铁的线圈得电，产生吸力使衔铁闭合带动常开触头闭合，常闭触头打开；线圈失电后，衔铁在反力弹簧作用下回到释放位置，同时带动常开触头断开，常开触头闭合。
6、什么是电空阀？它有那些类型 ？易
答：电空阀是一种借助于电磁吸力的作用来控制压缩空气管路的接通或阻断，以实现气路转换的三通阀门。电空阀的类型比较多，按电磁机构的型式分：拍合式和螺管式；按安装方式分：立式和卧式；按作用原理分：开式和闭式。但就其结构来说，它们都是由电磁机构和气阀两部分组成，而且工作原理也相同。
7、司机控制器有何作用？易
