T5中的2.0 I TDI发动机

  • 格式：pdf
  • 大小：2.04 MB
  • 文档页数：30

售后服务培训
09.2009 • NV-K/3-TT • 4/29
扭矩（Nm）
功率（kW）
技术数据
103 kW
发动机代码 排量 气缸数 每缸气阀数 缸径 行程 压缩比 最大功率 kW 最大扭矩 转速时为340 Nm 发动机管理 涡轮增压器 废气再循环 柴油颗粒滤清器 CAAC, CCHA 1,968 cm³ 4 4 81.0 mm 95.5 mm 16.5 : 1 3500 rpm转速时为103 1750-2500 rpm EDC 17CP 20 VTG 是 是（EU5） 否（EU4）
售后服务培训
09.2009 • NV-K/3-TT • 2/29
技术数据
62 kW
发动机代码 排量 气缸数 每缸气阀数 缸径 行程 压缩比 最大功率 kW 最大扭矩 转速时为220 Nm 发动机管理 涡轮增压器 废气再循环 柴油颗粒滤清器 CAAA 1,968 cm³ 4 4 81.0 mm 95.5 mm 16.5 : 1 3500 rpm转速时为62 1250-2500 rpm EDC 17CP 20 VTG 是 是（EU5） 否（EU4）
发动机机构（双涡轮）
气缸体
附加冷却孔
售后服务培训
09.2009 • NV-K/3-TT • 18/29
发动机机构（双涡轮）
活塞
带有冷却环槽的活塞
售后服务培训
09.2009 • NV-K/3-TT • 19/29
发动机机构（双涡轮）
平衡轴模块
下半部分
上半部分
机油泵 进气歧管
量油尺导管
售后服务培训
发动机机构（单涡轮）
气缸盖
压力控制阀
阻尼室
旋流分离器
机油加油管
售后服务培训
09.2009 • NV-K/3-TT • 15/29
系统概述（单涡轮）
G648 G495 G235 G69 G71 F36 G581 F G31 G450 G39 G212 G247 G81 G42 G83 G62 G70 G79 G185 G40 G28
K29
K83 J285 J623 K231
J179
J832
J17
Q10…Q13
Z19
V51
N345
N18
J338
V157
N75
N276
N290 N30…N33 V393
G6
售后服务培训
09.2009 • NV-K/3-TT • 16/29
2.0 I共轨双涡轮发动机
售后服务培训
09.2009 • NV-K/3-TT • 17/29
售后服务培训
09.2009 • NV-K/3-TT • 5/29
扭矩（Nm）
功率（kW）
技术数据
132 kW
发动机代码 排量 气缸数 每缸气阀数 缸径 行程 压缩比 最大功率 kW 最大扭矩 转速时为400 Nm 发动机管理 涡轮增压器 废气再循环 柴油颗粒滤清器 CFCA 1,968 cm³ 4 4 81.0 mm 95.5 mm 16.5 : 1 4000 rpm转速时为132 1500-2000 rpm EDC 17CP 20 双涡轮装置 是 是（EU5） 否（EU4）
发动机机构（单涡轮）
排气歧管模块
连接 EGR 排气歧管
G581 用于增压压力的 位置传感器
VTG涡轮增压器
售后服务培训
09.2009 • NV-K/3-TT • 11/29
发动机机构（单涡轮）
机油滤清器模块
机油冷却器 机油滤清 器
冷却剂连接
售后服务培训
09.2009 • NV-K/3-TT • 12/29
K29 K83 G524 J285 J623 K231
J179
J832
J17
N274 Q10…Q13 Z19
V51
N345
N18
J338
V157
N75
N276
N290 N30…N33 V393
G6
售后服务培训
09.2009 • NV-K/3-TT • 28/29
空滤器
滤清器饱和显示
复位按钮
用于多尘国家的空滤器，包含 滤清器饱和显示
09.2009 • NV-K/3-TT • 20/29
发动机机构（双涡轮）
机油滤清器模块
废气再循环阀 机油滤 清器
EGR冷却器 冷却剂连接 控制阀片 机油冷却 器 售后服务培训
09.2009 • NV-K/3-TT • 21/29
涡轮增压器（双涡轮）
双涡轮装置
高压涡轮增压器
燃油温度传感器
上半部分 包含压缩机旁通阀
09.2009 • NV-K/3-TT • 24/29
涡轮增压器（双涡轮）
低压涡轮增压器
售后服务培训
09.2009 • NV-K/3-TT • 25/29
涡轮增压器（双涡轮）
涡轮增压
中间冷却器
压缩机旁通阀 机械式 高压涡轮增压器 空滤器
带有位置反馈的气动排气阀
气动废气阀
低压涡轮增压器
售后服务培训
空气增压传感器连接 低压涡轮增压器
带有位置反馈的真空装 置
售后服务培训
09.2009 • NV-K/3-TT • 22/29
涡轮增压器（双涡轮）
双涡轮装置
压缩机旁通阀
售后服务培训
09.2009 • NV-K/3-TT • 23/29
涡轮增压器（双涡轮）
高压涡轮增压器
Hale Waihona Puke 高压涡轮增压 器带有位置反馈的真空装 置 售后服务培训
售后服务培训
09.2009 • NV-K/3-TT • 6/29
扭矩（Nm）
功率（kW）
2.0 I共轨单涡轮发动机
售后服务培训
09.2009 • NV-K/3-TT • 7/29
发动机机构（单涡轮）
概述
EGR冷却器
排气歧管模块
机油滤清器模块
球形节温器
进气歧管
气缸盖
售后服务培训
09.2009 • NV-K/3-TT • 8/29
售后服务培训
09.2009 • NV-K/3-TT • 29/29
谢谢。
售后服务培训
09.2009 • NV-K/3-TT • 30/29
售后服务培训
09.2009 • NV-K/3-TT • 3/29
扭矩（Nm）
功率（kW）
技术数据
75 kW
发动机代码 排量 气缸数 每缸气阀数 缸径 行程 压缩比 最大功率 kW 最大扭矩 转速时为250 Nm 发动机管理 涡轮增压器 废气再循环 柴油颗粒滤清器 CAAB 1,968 cm³ 4 4 81.0 mm 95.5 mm 16.5 : 1 3500 rpm转速时为75 1500-2500 rpm EDC 17CP 20 VTG 是 是（EU5） 否（EU4）
发动机机构（单涡轮）
废气再循环 (EGR)
排气歧管
EGR连接 排气
EGR连接 进气
售后服务培训
09.2009 • NV-K/3-TT • 9/29
发动机机构（单涡轮）
EGR冷却器
反馈电位计 伺服马达 真空装置
冷却器
EGR阀
控制阀片
售后服务培训
09.2009 • NV-K/3-TT • 10/29
09.2009 • NV-K/3-TT • 26/29
涡轮增压器（双涡轮）
分离点
螺丝连接 1
2
接头
售后服务培训
09.2009 • NV-K/3-TT • 27/29
系统概述（双涡轮）
G69 G71 F36 G581 F G31 G648 G495 G235 G450 G39 G212 G247 G81 G42 G83 G62 G70 G79 G185 G40 G28
TT92N
T5中的2.0 I TDI发动机
2.0 I共轨 Monoturbo
2.0 I共轨 Biturbo
售后服务培训
目录
技术数据 2.0 I共轨单涡轮发动机 发动机机构（单涡轮） 系统概述（单涡轮） 2.0 I共轨双涡轮发动机 发动机机构（双涡轮） 涡轮增压器（双涡轮） 系统概述（双涡轮） 空滤器
发动机机构（单涡轮）
球形节温器
引导片/密封圈
控制拉杆
压缩弹簧 控制阀 售后服务培训
09.2009 • NV-K/3-TT • 13/29
膨胀元件
发动机机构（单涡轮）
进气歧管
V157 进气歧管阀片马达 G69 节气门阀电位计
进气歧管
售后服务培训
09.2009 • NV-K/3-TT • 14/29

合集下载

A6TDI和RS5TDI概念车

A6TDI和RS5TDI概念车

A6TDI和RS5TDI概念车打开文本图片集经过上面一连串名词解释的介绍，相信大家对TDI已经有了一些认识。

这些技术都是TDI发展25年来所留下的足迹和精华，不过对于不少人来说还是会多少有些抽象，那么下面我们就结合两款车的试驾来再次体会TDI。

这两款概念车所搭载的技术其实主要集中在“T”上，而且还是别出心裁的电驱动“T”。

从技术角度讲，叫它“电动涡轮”并不准确，因为它的涡轮侧已经被电动机取代了，剩下的只有压缩机那一侧了，所以叫电动空气压缩机更合理。

首先我们要明确，这两款车发动机都标配电动空气压缩机。

A6TDI概念车使用的是一款3.0L单废气涡轮增压发动机，最大功率240kW，最大650Nm的扭矩平台停留在1500-3500rpm之间。

开起来的话，首先我认为这款车真的不适合在赛道里驾驶，因为舒适是它给我最大的感受。

其次我想说，这是我开过最轻盈的一款A6，抛开标准轴距的关系，它所有的行驶性能似乎与A4无异，周身上下紧趁利落，没有任何拖泥带水。

RS5TDI采用了3.0L双废气涡轮增压发动机，上面前提讲过。

这款发动机的的最大功率有283kW，最大扭矩750Nm在1250rpm就可以出现。

这里我们稍作解释：上面的名词解释也讲过，TDI发动机的双涡轮增压器并不像很多汽油机那样是并联在发动机上的，它们分为一大一小，以串联的方式结合，并且二者之间交替工作。

小涡轮负责低转速区域，大涡轮负责中高转速区域。

再加上电动空气压缩机负责的初始部分，实际上奥迪利用技术给涡轮增压发动机制造了一个自然吸气发动机的动力感受，只不过凶猛多了。

与A6TDI的发动机相比，涡轮的增压衔接更加紧密，几乎没有死角。

就好比变速箱，之前是两个挡，现在是三个，“齿比”更加紧密了。

RS5TDI作为高性能运动版本显得比较低调，加之柴油机没有那么高的转速，不会给人像汽油机拉转速时的那种躁动，常开赛道的人可能多少会觉得不过瘾。

开进赛道，一脚油门到底马上就有改观——这扭矩来得好似天外飞仙啊，确实给力。

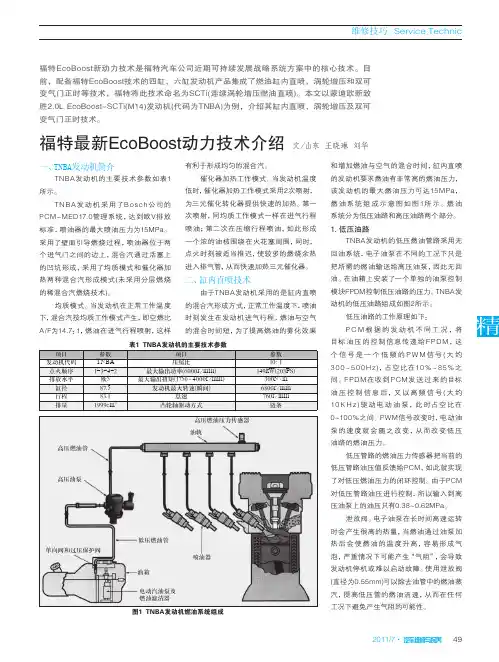

福特最新EcoBoost动力技术介绍
