TSR改性沥青聚乙烯胎防水卷材热熔型

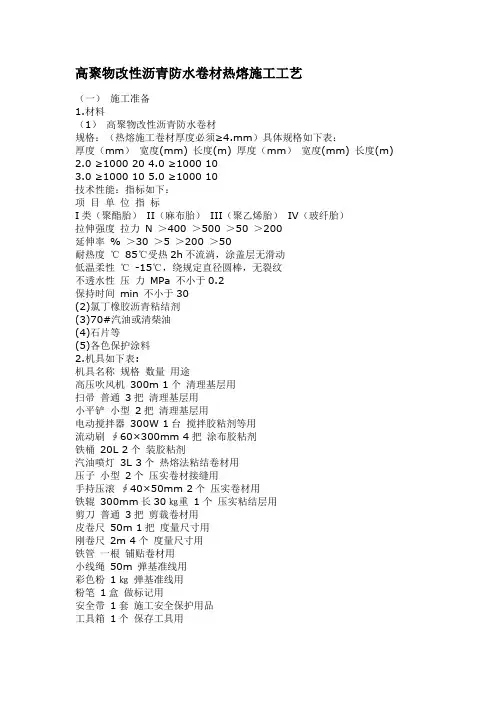

高聚物改性沥青防水卷材热熔施工工艺（一）施工准备1.材料（1）高聚物改性沥青防水卷材规格：（热熔施工卷材厚度必须≥4.mm）具体规格如下表：厚度（mm）宽度(mm) 长度(m) 厚度（mm）宽度(mm) 长度(m)2.0 ≥1000 20 4.0 ≥1000 103.0 ≥1000 10 5.0 ≥1000 10技术性能：指标如下：项目单位指标I类（聚酯胎）II（麻布胎）III（聚乙烯胎） IV（玻纤胎）拉伸强度拉力N ＞400 ＞500 ＞50 ＞200延伸率% ＞30 ＞5 ＞200 ＞50耐热度℃85℃受热2h不流淌，涂盖层无滑动低温柔性℃-15℃，绕规定直径圆棒，无裂纹不透水性压力MPa 不小于0.2保持时间min 不小于30(2)氯丁橡胶沥青粘结剂(3)70#汽油或清柴油(4)石片等(5)各色保护涂料2.机具如下表:机具名称规格数量用途高压吹风机300m 1个清理基层用扫帚普通3把清理基层用小平铲小型2把清理基层用电动搅拌器300W 1台搅拌胶粘剂等用流动刷∮60×300mm 4把涂布胶粘剂铁桶20L 2个装胶粘剂汽油喷灯3L 3个热熔法粘结卷材用压子小型2个压实卷材接缝用手持压滚∮40×50mm 2个压实卷材用铁辊300mm长30㎏重1个压实粘结层用剪刀普通3把剪裁卷材用皮卷尺50m 1把度量尺寸用刚卷尺2m 4个度量尺寸用铁管一根铺贴卷材用小线绳50m 弹基准线用彩色粉1㎏弹基准线用粉笔1盒做标记用安全带1套施工安全保护用品工具箱1个保存工具用(二)施工工艺1. 工艺流程清理基层---涂刷基层处理剂---铺贴卷材附加层---热熔铺贴卷材---热熔封边---蓄水试验---做保护层2.操作工艺要点(1) 清理基层:施工前将验收合格的基层清理干净.(2) 涂刷基层处理剂:在基层满刷一道用汽油稀释的氯丁橡胶沥青胶粘剂,要求涂刷均匀,不露底.(3) 附加层施工在女儿墙﹑水落口﹑管道根﹑檐口﹑阴阳角等部位首先做好附加层,一般可用改性沥青卷材热熔施工。

改性沥青聚乙烯胎防水卷材标准名称改性沥青聚乙烯胎防水卷材标准类型中华人民共和国建材行业标准标准号JC／T633-1996附图图1; 图2; 图3; 图4; 图5; 图6; 标准正文1范围本标准规定了改性标准名称改性聚乙烯胎防水卷材标准类型中华人民共和国建材行业标准标准号JC／T633-1996附图; ; ; ; ; ;标准正文1范围本标准规定了改性沥青聚乙烯胎防水卷材（以下简称改性沥青卷材）的分类、技术要求、试验方法、检验规则、标志、包装、贮存和运输。

本标准适用于以改性沥青为基料，以高密度聚乙烯膜为胎体和覆面材料，经滚压、水冷、成型制成的防水卷材。

2引用标准GB326纸胎油毡、油纸GB328沥青防水卷材试验方法3分类3．1品种按基料将产品分为氧化改性沥青防水卷材、丁橡胶改性氧化沥青防水卷材和高聚物改性沥青防水卷材3类。

3．1．1氧化改性沥青防水卷材用增塑油和催化剂将沥青氧化改性后，制成的防水卷材。

3．1．2改性氧化沥青防水卷材用丁苯橡胶和塑料树脂将氧化沥青改性后，制成的防水卷材。

3．1．3高聚物改性沥青防水卷材用几种高聚物将沥青改性后，制成的防水卷材。

3．2规格尺寸长：10m：宽：1100mm：厚：3mm、4mm。

注：生产其它规格的卷材，可由供需双方协商确定。

3．3等级按物理力学性能将产品分为优等品（A）、一等品（B）和合格品（C）3个等级。

3．4标记3．4．1代号氧化改性沥青O（第一位表示）丁苯橡胶改性氧化沥青M（第一位表示）高聚韧改性沥青P（第一位表示）高密度聚乙烯胎体E（第二位表示）高密度聚乙烯覆面膜E（第三位表示）3．4．2标记卷材按产品名称、厚度、等级和标准编号顺序进行标记。

示例：3mm厚的一等品高聚物改性沥青聚乙烯膜胎防水卷材，其标记如下：改性沥青卷材PEE 3B JC／T6334技术要求4．1卷重、尺寸及其允许偏差应符合表1要求。

表１项目\类别 OEE MEE PEE单位面积标称重量 3mmkg/m2 4mm标称卷重 3mmkg/11m2 4mm最低卷重 3mm 33kg/11m2 4mm 45长，m ±宽，mm 1100±16厚，mm 3mm 3± 3±4mm 4± 4±4．2外观4．2．1成卷卷材应卷紧、卷齐，端面里进外出差不得超过30mm。

一、改性沥青卷材热熔施工法：1、热熔法施工流程：清理基层→涂刷基层处理剂→附加层→铺贴卷材→热熔封边→试水→保护层。

2、热熔法施工方案：（1）基层处理：找平层应平整、密实、干净、干燥、含水率≤9%不允许有起砂、掉灰现象。

（2）基层SBS冷底油的涂刷。

涂基层SBS冷底油前要首先检查找平层的质量和干燥程度并加以清扫，符合要求后方可进行，在大面积涂刷基层SBS冷底油前，用毛刷清理节点，周边、阴角等部位。

A、施工时先将SBS冷底油搅拌均匀。

B、基层SBS冷底油涂刷前，应根据基层处理剂干燥时间的长短和施工进度快慢确定。

（3）施工顺序：先做好节点→附加层→细部处理→铺贴卷材（4）卷材的铺贴采用滚铺法这是一种不展开卷材而边加热烘考边滚动卷材铺贴的方法。

A、起始端卷材的铺贴：将卷材置于起始位置，对好长、短方向搭接缝，滋展卷材1000mm左右，掀开已展开的部分，开启喷枪点火，喷枪头与卷材保持50-100mm距离，与基层呈30-45°角，将火焰对准卷材与基层交接处，同时，加热卷材底面热熔胶面和基层，至热熔胶层出现黑色光泽，发亮至稍有微泡出现，慢慢放下卷材平铺于基层，然后用排汽锟压实使卷材与基层粘结牢固。

B、搭接缝施工：热熔卷材表面一般有一层防粘隔离纸，因此在热熔粘结接缝之前，应先将下层卷材表面的隔离纸烧掉，以利搭接牢固严密，长边搭接宽度为80mm，短边搭接宽度为120mm㎜。

操作时，由持枪人手持烫板（隔火板）柄，将烫板沿搭接粉线后退，喷枪火焰随烫板移动，喷枪应离开卷材50-100mm，贴靠烫板。

移动速度要控制合适，以刚好熔去隔离纸为宜。

烫板和喷枪要密切配合，以免烧损卷材。

排气和辊压方法与前述相同。

C、复杂部位附加增强层的铺贴其要点为：需增强部位基层一般需涂刷一遍SBS冷底油作基层处理，以便于较好地粘接增强层；加强附加增强层卷材后应及时粘贴，因此加热前应先作试贴，以提高粘贴速度；附加增强部位较小时，宜采用手持汽油喷枪施工。

APP/SBS及耐根穿刺卷材热熔法防水施工方案1、热熔法施工原理热熔法施工原理：热熔粘结的施工工艺是国际上广泛采用的一种热粘结工艺，它是采用专用火焰加热器或喷灯烘烤表层热熔型防水卷材（厚度≥3mm）底面以及叠层防水构造下层热熔型防水卷材上表面沥青层，待表面沥青呈熔融状态时立即粘贴，并随后用轧辊滚压排除卷材下面空气并趁热使其粘结密实、牢固；搭接缝的粘结和密封是通过将上下两层卷材搭接区粘合面沥青层加热至熔融时粘结并随即滚压粘实，并通过接缝口挤出的沥青条将搭接缝封闭；卷材终端收头利用机械固定并将边缘用密封膏嵌填严密达到封闭。

热熔工法是卷材自身的沥青在热状态下粘结，粘结强度高且耐久，边缘挤出热的沥青条或嵌填的密封膏，完全可以将接缝口及收头部位封闭，从而保证接缝和收头的密封，形成一个完整的封闭严密的整体卷材防水层。

本次采用热熔法施工的防水卷材有：弹性体SBS改性沥青防水卷材、塑性体APP改性沥青防水卷材、RSA耐盐碱改性沥青防水卷材、SBS耐根穿刺改性沥青卷材防水卷材以及道桥用改性沥青卷材。

2、施工条件2.1、材料准备防水主材：“雨虹”牌PMB-741弹性体SBS改性沥青防水卷材、PMB-751塑性体APP改性沥青防水卷材和ARC系列SBS改性沥青耐根穿刺防水卷材等。

防水辅材：BPS-201环保型基层处理剂（南方高温、潮湿基层时可采用BPS-202水性基层处理剂）、BSR沥青基密封膏、镀锌收口压条及固定螺钉。

2.2、施工机具准备丈量卷材搭接及细部节点处理2.3、基层准备1.基层坚实、平整、干净，并会同监理工程师严格执行交接检查；2.底板砼垫层应无明水，但需热熔满粘附加层的基层应干燥、干净；侧墙及顶板基层应干燥；时掀开检查，找平层覆盖部位与卷材上未见水印，即合格；3.平立面交接处、转折处、阴阳角、管根等均应做成均匀一致、平整光滑的圆角，圆弧半径不小于50mm ；4.3、地下室细部节点处理3.1、卷材搭接及铺贴方式1.施工时，相邻两幅卷材的搭接要错开，错开长度不小于1500mm ，搭接长度为100mm ，平面搭接以及立墙搭接如下示意图所示：2.搭接缝：地下室防水施工时，卷材长短边搭接宽度均为100mm ，搭接缝采用热熔融合。
