SBS改性沥青耐根穿刺防水卷材简介及施工工艺

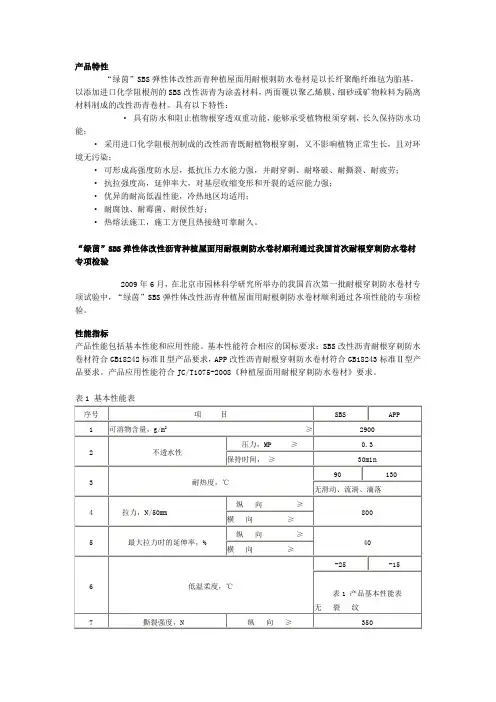

产品特性“绿茵”SBS弹性体改性沥青种植屋面用耐根刺防水卷材是以长纤聚酯纤维毡为胎基，以添加进口化学阻根剂的SBS改性沥青为涂盖材料，两面覆以聚乙烯膜、细砂或矿物粒料为隔离材料制成的改性沥青卷材。

具有以下特性：· 具有防水和阻止植物根穿透双重功能，能够承受植物根须穿刺，长久保持防水功能；· 采用进口化学阻根剂制成的改性沥青既耐植物根穿刺，又不影响植物正常生长，且对环境无污染；· 可形成高强度防水层，抵抗压力水能力强，并耐穿刺、耐咯破、耐撕裂、耐疲劳；· 抗拉强度高，延伸率大，对基层收缩变形和开裂的适应能力强；· 优异的耐高低温性能，冷热地区均适用；· 耐腐蚀、耐霉菌、耐候性好；· 热熔法施工，施工方便且热接缝可靠耐久。

“绿茵”SBS弹性体改性沥青种植屋面用耐根刺防水卷材顺利通过我国首次耐根穿刺防水卷材专项检验2009年6月，在北京市园林科学研究所举办的我国首次第一批耐根穿刺防水卷材专项试验中，“绿茵”SBS弹性体改性沥青种植屋面用耐根刺防水卷材顺利通过各项性能的专项检验。

性能指标产品性能包括基本性能和应用性能。

基本性能符合相应的国标要求：SBS改性沥青耐根穿刺防水卷材符合GB18242标准Ⅱ型产品要求，APP改性沥青耐根穿刺防水卷材符合GB18243标准Ⅱ型产品要求。

产品应用性能符合JC/T1075-2008《种植屋面用耐根穿刺防水卷材》要求。

表1 基本性能表序号项目SBS APP1可溶物含量，g/m2≥29002不透水性压力，MP ≥0.3保持时间，≥30min 3耐热度，℃90130无滑动、流淌、滴落4拉力，N/50mm纵向≥800横向≥5最大拉力时的延伸率，%纵向≥40横向≥6低温柔度，℃-25-15表1 产品基本性能表无裂纹7撕裂强度，N纵向≥350横向≥8人工气候外观Ⅰ级加速老化无滑动、流淌、滴落拉力保持率% 纵向≥80-20-10低温柔度, ℃无裂纹表2应用性能表序号项目技术指标1耐根穿刺性能通过防霉等级0级或1级2耐霉菌腐蚀性拉力保持率 % ≥803尺寸变化率 % ≤ 1.0主要用途主要适用于种植屋面及绿化的地下建筑物顶板的防水和阻根。

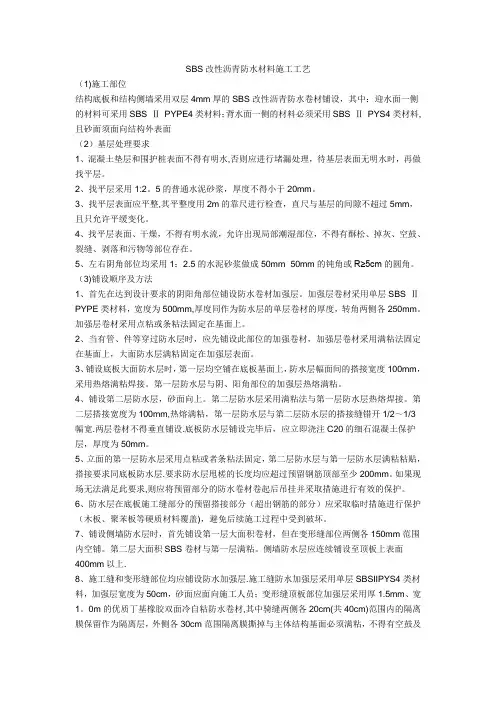

SBS改性沥青防水材料施工工艺（1)施工部位结构底板和结构侧墙采用双层4mm厚的SBS改性沥青防水卷材铺设，其中：迎水面一侧的材料可采用SBS ⅡPYPE4类材料；背水面一侧的材料必须采用SBS ⅡPYS4类材料,且砂面须面向结构外表面（2）基层处理要求1、混凝土垫层和围护桩表面不得有明水,否则应进行堵漏处理，待基层表面无明水时，再做找平层。

2、找平层采用1:2。

5的普通水泥砂浆，厚度不得小于20mm。

3、找平层表面应平整,其平整度用2m的靠尺进行检查，直尺与基层的间隙不超过5mm，且只允许平缓变化。

4、找平层表面、干燥，不得有明水流，允许出现局部潮湿部位，不得有酥松、掉灰、空鼓、裂缝、剥落和污物等部位存在。

5、左右阴角部位均采用1：2.5的水泥砂浆做成50mm×50mm的钝角或R≥5cm的圆角。

（3)铺设顺序及方法1、首先在达到设计要求的阴阳角部位铺设防水卷材加强层。

加强层卷材采用单层SBS ⅡPYPE类材料，宽度为500mm,厚度同作为防水层的单层卷材的厚度，转角两侧各250mm。

加强层卷材采用点粘或条粘法固定在基面上。

2、当有管、件等穿过防水层时，应先铺设此部位的加强卷材，加强层卷材采用满粘法固定在基面上，大面防水层满粘固定在加强层表面。

3、铺设底板大面防水层时，第一层均空铺在底板基面上，防水层幅面间的搭接宽度100mm，采用热熔满粘焊接。

第一层防水层与阴、阳角部位的加强层热熔满粘。

4、铺设第二层防水层，砂面向上。

第二层防水层采用满粘法与第一层防水层热熔焊接。

第二层搭接宽度为100mm,热熔满粘，第一层防水层与第二层防水层的搭接缝错开1/2～1/3幅宽.两层卷材不得垂直铺设.底板防水层铺设完毕后，应立即浇注C20的细石混凝土保护层，厚度为50mm。

5、立面的第一层防水层采用点粘或者条粘法固定，第二层防水层与第一层防水层满粘粘贴，搭接要求同底板防水层.要求防水层甩槎的长度均应超过预留钢筋顶部至少200mm。

SBS改性沥青耐根穿刺防渗水卷材简介及施工工艺1. 背景介绍SBS改性沥青耐根穿刺防渗水卷材是一种常用于建筑工程中的防水材料。

它采用SBS（聚合物合成橡胶）改性沥青作为粘结剂，经过加工制成卷材形式。

该卷材具有良好的抗根穿刺性能和防水效果，在建筑屋面、地下室、水池等场所得到广泛应用。

2. 产品特点及优势- 强大的耐根穿刺性能：SBS改性沥青耐根穿刺防渗水卷材采用特殊的增强材料，具有极高的抗根穿刺能力，能够有效防止根系对建筑结构的破坏。

- 优异的防水性能：该卷材具备超强的防水功能，能够有效抵挡雨水、地下水以及化学物质的渗入，保证建筑内部干燥稳定。

- 耐候性强：SBS改性沥青耐根穿刺防渗水卷材采用优质的改性沥青材料，具有杰出的耐候性能，能够适应各种气候条件下的环境要求。

- 施工便捷：该卷材具备灵活性和可塑性，可以方便地铺设在各种基层上，施工快捷简便。

3. 施工工艺3.1 材料准备- SBS改性沥青耐根穿刺防渗水卷材- 丙烯酸改性胶水- 基层处理剂- 防腐处理剂3.2 基层处理- 清理基层杂物，确保基层表面干净平整。

- 如发现裂缝、孔洞等损坏，应先进行修补。

- 不平整的基层需进行调平处理，确保卷材的整体贴合。

3.3 卷材铺设- 将预先切割好的SBS改性沥青耐根穿刺防渗水卷材放置在铺设位置上。

- 使用丙烯酸改性胶水将卷材牢固粘贴在基层上，确保和基层充分粘结。

- 每块卷材应有足够重叠，一般要求重叠长度为10-15厘米。

- 在卷材的接缝处，应使用热风枪对接缝处进行加热处理，确保接缝紧密牢固。

3.4 防腐处理- 在卷材铺设完成后，应对整体表面进行防腐处理。

- 使用防腐处理剂，均匀喷涂于卷材表面，确保防水层的持久性和稳定性。

4. 合理使用及注意事项- 在施工过程中，应注意保护卷材表面，避免划伤、破损等。

- 施工环境应保持干燥，不宜在雨天或湿度较高时进行施工。

- 施工前应对卷材进行检查，如发现质量问题及时更换。

- 使用丙烯酸改性胶水时，应按照说明书要求进行配比和混合。

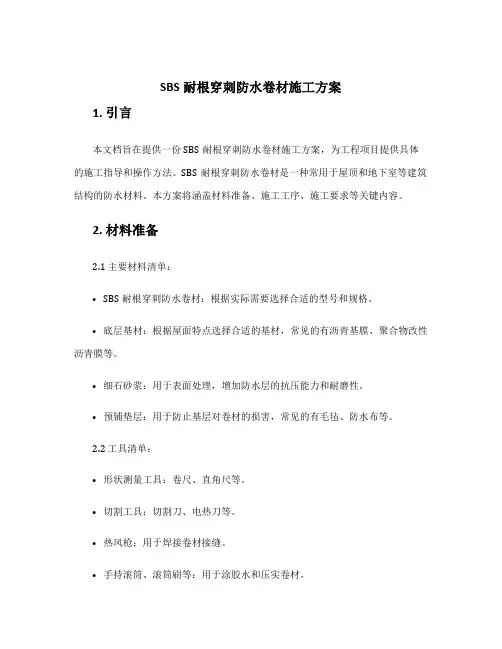

SBS耐根穿刺防水卷材施工方案1. 引言本文档旨在提供一份SBS耐根穿刺防水卷材施工方案，为工程项目提供具体的施工指导和操作方法。

SBS耐根穿刺防水卷材是一种常用于屋顶和地下室等建筑结构的防水材料。

本方案将涵盖材料准备、施工工序、施工要求等关键内容。

2. 材料准备2.1 主要材料清单：•SBS耐根穿刺防水卷材：根据实际需要选择合适的型号和规格。

•底层基材：根据屋面特点选择合适的基材，常见的有沥青基膜、聚合物改性沥青膜等。

•细石砂浆：用于表面处理，增加防水层的抗压能力和耐磨性。

•预铺垫层：用于防止基层对卷材的损害，常见的有毛毡、防水布等。

2.2 工具清单：•形状测量工具：卷尺、直角尺等。

•切割工具：切割刀、电热刀等。

•热风枪：用于焊接卷材接缝。

•手持滚筒、滚筒刷等：用于涂胶水和压实卷材。

3. 施工工序3.1 表面处理：3.1.1 清理基层：清除表面杂物和尘埃，确保基层干净。

3.1.2 检查基层平整度：使用水平仪等工具检查基层的平整度要求。

3.1.3 基层处理：如基层不平整，可采用腻子、水泥浆等材料进行修补。

3.2 预处理：3.2.1 铺垫层：在基层上铺设预处理层，确保基层光滑且对卷材无损坏。

3.2.2 材料切割：根据实际需求，将SBS耐根穿刺防水卷材按要求切割成适当的尺寸。

3.3 卷材铺设：3.3.1 铺设卷材：将切割好的卷材平铺在基层上，确保卷材的位置和整体质量。

3.3.2 粘贴卷材：使用合适的胶水将卷材固定在基层上，保证贴合紧密。

3.3.3 卷材接缝处理：使用热风枪对卷材接缝进行焊接处理，确保接缝紧密牢固。

3.4 防水层后处理：3.4.1 表面涂覆层：使用细石砂浆对卷材表面进行涂覆，增强防水层的抗压能力和耐磨性。

3.4.2 边角处理：对屋顶边角和棱线等部位进行特殊处理，保证其防水效果。

4. 施工要求4.1 温度要求：施工温度应在5℃以上，避免在雨天和刮风天气进行施工。

4.2 湿度要求：施工时避免在高湿度环境下进行，以免影响胶水和焊接效果。

SBS改性沥青耐根穿刺防水卷材简介及施工工艺SBS改性沥青耐根穿刺防水卷材是一种使用进口化学阻根剂, 中置增强胎基, 外覆聚乙烯膜（PE）, 经特殊工艺复合而成的阻根型防水卷材。

该产品以沥青为基料, 添加SBS弹性体改性剂, 具有优异的防水性能和阻止植物根穿透防水层的功能。

同时, 它还兼具SBS卷材耐低温、耐老化、抗拉强度高、延伸率大、对基层变形适应能力强的优点。

是目前国内常用的耐根穿刺材料之一。

该产品具有防水和阻止植物根穿透双重功能, 能够承受植物根须穿刺, 长久保持防水功能。

同时, 它又不影响植物正常生长。

此外, 该产品可形成高强度防水层, 抵抗压力水能力强, 并且耐穿刺、耐割破、耐撕裂、耐疲劳。

抗拉强度高, 改性沥青涂盖层厚度大, 对基层收缩变形和开裂的适应能力强。

优异的耐高低温性能, 冷热地区均适应。

耐腐蚀、耐霉菌、耐候性好。

施工性能好, 操作方便且热接缝可靠耐久。

该产品适用于种植屋面及绿化的地下建筑物顶板的阻根与防水。

其物理力学性能指标执行GB -2008《弹性体改性沥青防水卷材》中的要求。

主要物理性能指标包括可溶物含量、耐热性、低温柔性、不透水性、最大峰拉力、次高峰拉力、最大峰时延伸率、第二峰时延伸率、PE、S浸水后质量增加、热老化拉力保持率、延伸率、胎基不燃、延伸率保持率、尺寸变化率、质量损失率、渗油性张数、接缝剂剥离强度、钉杆撕裂强度、矿物粒料粘附性、卷材下表面沥青涂盖厚度、外观等。

应用性能一览表序号项目技术指标1 耐霉菌腐蚀性防霉等级级或1级无处理（N/mm）≧1.55.施工技术2 接缝剥离强度热老化处理后保持率/%≧80或卷材破坏施工准备1）作业条件基层处理: 基础垫层混凝土随打随抹, 一次压光, 防水施工前彻底清理干净, 阴阳角处做成直径50mm的圆弧。

基层表面要求基本干燥, 含水率不大于9%。

基层表面应平整、光滑, 达到设计强度, 不空鼓开裂、不起砂, 无灰尘、砂浆疙瘩等杂物。

SBS改性沥青耐根刺防潮卷材简介及施工工艺1.引言SBS改性沥青耐根刺防潮卷材是一种常用于建筑屋面防水的材料。

本文将介绍该卷材的特点、施工工艺及注意事项，以提供给相关工程人员参考。

2.SBS改性沥青耐根刺防潮卷材特点SBS改性沥青耐根刺防潮卷材具有以下特点：耐根性能优异，能有效防止植物根系的渗透和破坏。

具备良好的柔韧性，适应建筑物的变形和抗震要求。

具有较高的耐候性，能够在恶劣的气候条件下保持稳定性能。

具备优良的防水性能和防潮性能，可有效防止屋面渗漏和水汽侵入。

3.施工工艺步骤SBS改性沥青耐根刺防潮卷材的施工包括以下步骤：3.1 现场准备在施工前，应确保屋面基础平整、干燥、清洁，无明显的尖锐物品和破损。

3.2 铺设底层材料首先，在屋面基础上铺设防护层，常用的底层材料有防水土、防水涂料等。

确保底层材料的平整和牢固。

3.3 熔接卷材使用专用的热风焊机，加热卷材底面和基层之间的沥青，将卷材与基层牢固地连接起来。

熔接时，要保证温度适宜，速度匀称，避免出现热烧和虚焊。

3.4 卷材接缝处理在卷材接缝处进行处理，常用的方法有热熔、冷粘、机械连接等，以确保接缝处的防水性能和牢固性。

3.5 安装配件根据需要，在屋面的角部、伸缩缝、排水口等位置安装相应的配件，如角线、伸缩接头、下水管等。

3.6 防护层施工在卷材铺设完成后，对屋面进行防护层施工。

常用的防护层材料有耐候性好的瓷砖、石英砂等。

3.7 验收与维护施工完成后，对屋面进行验收，并及时进行维护与保养，确保屋面的防水性能和使用寿命。

4.施工注意事项在SBS改性沥青耐根刺防潮卷材的施工过程中，需要注意以下事项：施工人员必须熟悉施工工艺和使用的材料，进行专业操作。

施工现场应保持干燥，避免雨水侵入。

施工过程中应注意安全，避免发生火灾和人员伤害。

施工材料和设备应符合相关标准和要求。

施工完成后，对屋面进行仔细检查和验收，发现问题及时进行修复。

5.总结SBS改性沥青耐根刺防潮卷材是一种使用广泛的屋面防水材料。

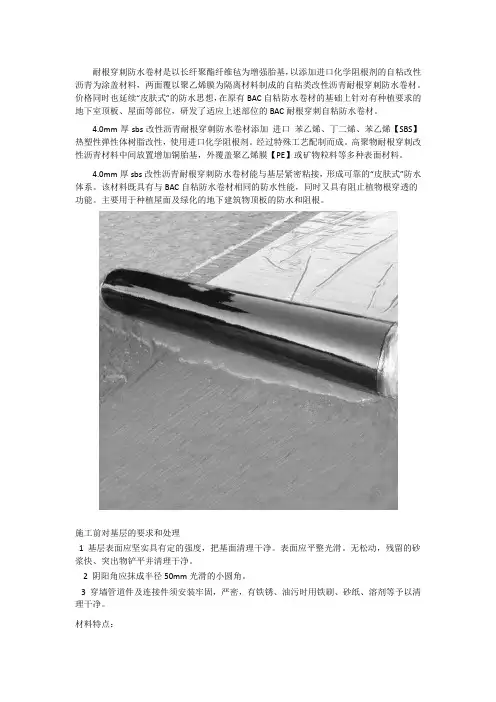

耐根穿刺防水卷材是以长纤聚酯纤维毡为增强胎基，以添加进口化学阻根剂的自粘改性沥青为涂盖材料，两面覆以聚乙烯膜为隔离材料制成的自粘类改性沥青耐根穿刺防水卷材。

价格同时也延续“皮肤式”的防水思想，在原有BAC自粘防水卷材的基础上针对有种植要求的地下室顶板、屋面等部位，研发了适应上述部位的BAC耐根穿刺自粘防水卷材。

4.0mm厚sbs改性沥青耐根穿刺防水卷材添加进口苯乙烯、丁二烯、苯乙烯【SBS】热塑性弹性体树脂改性，使用进口化学阻根剂。

经过特殊工艺配制而成。

高聚物耐根穿刺改性沥青材料中间放置增加铜胎基，外覆盖聚乙烯膜【PE】或矿物粒料等多种表面材料。

4.0mm厚sbs改性沥青耐根穿刺防水卷材能与基层紧密粘接，形成可靠的“皮肤式”防水体系。

该材料既具有与BAC自粘防水卷材相同的防水性能，同时又具有阻止植物根穿透的功能。

主要用于种植屋面及绿化的地下建筑物顶板的防水和阻根。

施工前对基层的要求和处理1 基层表面应坚实具有定的强度，把基面清理干净。

表面应平整光滑。

无松动，残留的砂浆快、突出物铲平并清理干净。

2 阴阳角应抹成半径50mm光滑的小圆角。

3 穿墙管道件及连接件须安装牢固，严密，有铁锈、油污时用铁刷、砂纸、溶剂等予以清理干净。

材料特点：1、能长期、有效的阻止植物根系穿透卷材，保持防水层的完整性。

2、既防根穿刺，又不影响植物正常生长。

3、该材料为双面自粘卷材，搭接时采用自粘搭接，方便可靠。

4、抗拉强度高，改性沥青涂盖层厚度大，对基层收缩变形和开裂的适应能力强。

5、冷粘施工，对其下部的普通防水层无不利影响。

6、优异的耐高低温性能，冷热地区均适用。

7、耐腐蚀、耐霉菌、耐候性好适用范围：特别适用于特殊空间的绿化项目使用，主要用于种植屋面、车库种植顶板、阳台、天台、露台、墙体、立交桥等建筑物及构筑物的绿化配套防水工程。

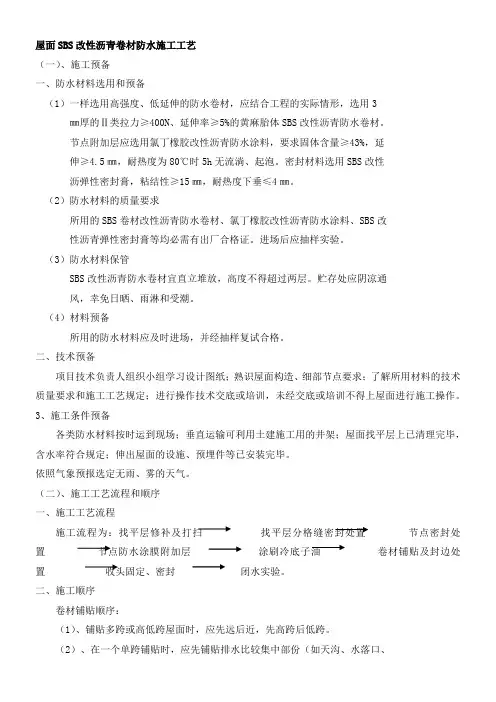

屋面SBS改性沥青卷材防水施工工艺（一）、施工预备一、防水材料选用和预备（1）一样选用高强度、低延伸的防水卷材，应结合工程的实际情形，选用3㎜厚的Ⅱ类拉力≥400N、延伸率≥5%的黄麻胎体SBS改性沥青防水卷材。

节点附加层应选用氯丁橡胶改性沥青防水涂料，要求固体含量≥43%，延伸≥4.5㎜，耐热度为80℃时5h无流淌、起泡。

密封材料选用SBS改性沥弹性密封膏，粘结性≥15㎜，耐热度下垂≤4㎜。

（2）防水材料的质量要求所用的SBS卷材改性沥青防水卷材、氯丁橡胶改性沥青防水涂料、SBS改性沥青弹性密封膏等均必需有出厂合格证。

进场后应抽样实验。

（3）防水材料保管SBS改性沥青防水卷材宜直立堆放，高度不得超过两层。

贮存处应阴凉通风，幸免日晒、雨淋和受潮。

（4）材料预备所用的防水材料应及时进场，并经抽样复试合格。

二、技术预备项目技术负责人组织小组学习设计图纸；熟识屋面构造、细部节点要求；了解所用材料的技术质量要求和施工工艺规定；进行操作技术交底或培训，未经交底或培训不得上屋面进行施工操作。

3、施工条件预备各类防水材料按时运到现场；垂直运输可利用土建施工用的井架；屋面找平层上已清理完毕，含水率符合规定；伸出屋面的设施、预埋件等已安装完毕。

依照气象预报选定无雨、雾的天气。

（二）、施工工艺流程和顺序一、施工工艺流程施工流程为：找平层修补及打扫找平层分格缝密封处置节点密封处置节点防水涂膜附加层涂刷冷底子油卷材铺贴及封边处置收头固定、密封闭水实验。

二、施工顺序卷材铺贴顺序：（1）、铺贴多跨或高低跨屋面时，应先远后近，先高跨后低跨。

（2）、在一个单跨铺贴时，应先铺贴排水比较集中部份（如天沟、水落口、檐口），再铺贴油毡附加层，由低到高，使卷材油按流水方向搭接。

（三）、、施工方式一、卷材铺贴方向关于屋面排水放坡≤2%时，采纳平行屋脊的铺贴方式，其搭接缝应顺流水方向搭接。

二、冷底子油当找平层经查验证明已干燥后，在铺贴卷材之前在找平层上涂刷一道冷底子油。

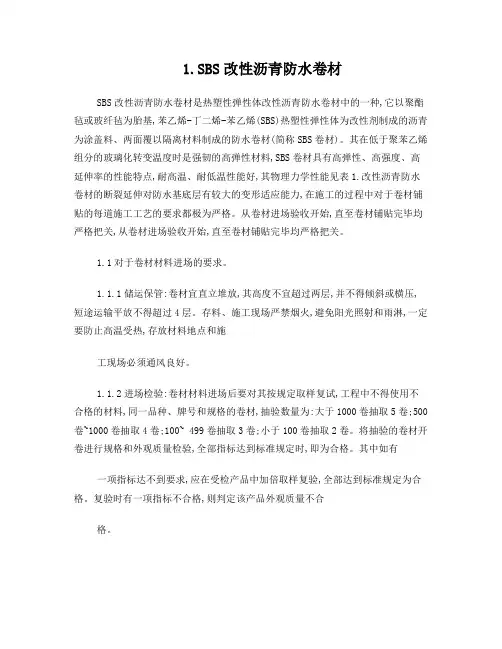

1.SBS改性沥青防水卷材SBS改性沥青防水卷材是热塑性弹性体改性沥青防水卷材中的一种,它以聚酯毡或玻纤毡为胎基,苯乙烯-丁二烯-苯乙烯(SBS)热塑性弹性体为改性剂制成的沥青为涂盖料、两面覆以隔离材料制成的防水卷材(简称SBS卷材)。

其在低于聚苯乙烯组分的玻璃化转变温度时是强韧的高弹性材料,SBS卷材具有高弹性、高强度、高延伸率的性能特点,耐高温、耐低温性能好,其物理力学性能见表1.改性沥青防水卷材的断裂延伸对防水基底层有较大的变形适应能力,在施工的过程中对于卷材铺贴的每道施工工艺的要求都极为严格。

从卷材进场验收开始,直至卷材铺贴完毕均严格把关,从卷材进场验收开始,直至卷材铺贴完毕均严格把关。

1.1对于卷材材料进场的要求。

1.1.1储运保管:卷材宜直立堆放,其高度不宜超过两层,并不得倾斜或横压,短途运输平放不得超过4层。

存料、施工现场严禁烟火,避免阳光照射和雨淋,一定要防止高温受热,存放材料地点和施工现场必须通风良好。

1.1.2进场检验:卷材材料进场后要对其按规定取样复试,工程中不得使用不合格的材料,同一品种、牌号和规格的卷材,抽验数量为:大于1000卷抽取5卷;500卷~1000卷抽取4卷;100~ 499卷抽取3卷;小于100卷抽取2卷。

将抽验的卷材开卷进行规格和外观质量检验,全部指标达到标准规定时,即为合格。

其中如有一项指标达不到要求,应在受检产品中加倍取样复验,全部达到标准规定为合格。

复验时有一项指标不合格,则判定该产品外观质量不合格。

1.1.3防水卷材由两层SBS改性沥青防水卷材组合而成,厚度≥3mm+3mm,防水卷材进场必须附有出厂检验报告单、合格证和使用说明书,并注明生产日期、批号、规格、名称。

1.1.4其外观质量需符合规定,按照有关规定对SBS改性沥青防水卷材进行外观质量检验合格后,方可送检物理性能测定,SBS 改性沥青防水卷材外观质量要求见表2.表1SBS弹性改性沥青防水卷材物理力学性能序号胎基型号PYⅠⅡGⅠⅠ1可溶物含量g/㎡≥2mm3mm4mm-02不透水性压力MPa≥保持时间,min≥0.30.20.2303耐热度,℃9010590105无滑动、流淌、滴落4拉力,N/50mm≥纵向横向5最大拉力时延伸率%≥纵向横向3040-6低温柔度,℃-18-25-18-25无裂纹7撕裂强度,N≥纵向横向8人工气候加速老化外观拉力保持率%≥纵向低温柔度,℃1级无滑动、流淌、滴落80-10-20-10-20无裂纹表2SBS改性沥青防水卷材外观质量要求项目外观质量要求断裂、皱折、孔洞、剥离边缘不整齐胎体未浸透、露胎基涂盖不均匀不允许无明显差异不允许。

SBS改性沥青耐根穿刺防水卷材施工工艺一、作业条件1、铺贴卷材严禁在雨天、雪天施工，五级风及其以上时不得施工。

2、铺贴卷材的基层要具备一定的强度，基层表面要平整、牢固、清洁干燥。

3、热融法施工气温不宜低于-10℃。

4、阴阳角处需做出50mm小圆弧二、地下室顶板防水施工1、施工工艺（1）基层清理、验收基层要具备一定的强度，基层要求表面平整、牢固、清洁，无起砂起皮等且满足设计及规范中的有关规定，基层报验经监理隐蔽验收合格后方可进行防水卷材施工。

（2）涂刷基层处理剂找平层经过清理干净后并经过验收后即可刷基层处理剂，处理剂涂刷应均匀，不可漏涂。

待基层处理剂干燥后，依据卷材的幅宽，留出搭接宽度，在其上弹出基准线。

（3）铺贴4mm厚SBS改性沥青耐根穿刺防水卷材a. 阴阳角、穿墙洞口处应先进行附加层粘贴，附加层宽度不小于500mm。

b.将整卷卷材(勿打开)置于铺贴起始端,对准基层上已弹好的基准线,滚展卷材约1m,由一人站在卷材正面将这1m卷材拉起,另一人站在卷材底面手持液化汽火焰喷枪,慢旋开关、点燃火焰。

调呈蓝色,使火焰对准卷材与基面交接处同时加热卷材底面与基层面,待卷材底面胶呈熔融状即进行粘铺,再由一人以手持压辊对铺贴的卷材进行排气压实,这样铺到卷材端头剩下约30cm时,将卷材端头翻放在隔热板上,再行熔烤,最后将端部卷材铺牢压实。

c. 滚粘大面卷材时，应先平面后立面。

在起始端卷材粘牢后,持火焰喷枪的人应站在滚铺前方,对着待铺的整卷卷材,点燃喷枪使火焰对准卷材与基层面的夹角,喷枪距卷材及基层加热处约0.3～0.5m,施行往复移动烘烤(不得将火焰停留在一处直火烧烤时间过长,否则易产生胎基外露或胎体与改性沥青基料瞬间分离),至卷材底面胶层呈黑色光泽并伴有微泡(不得出现大量大泡),即及时推滚卷材进行粘铺,后随一人施行排气压实工序。

d. 粘贴立面卷材时，卷材铺贴高度需高出室外地坪0.50m，卷材从底面转到立面铺贴的卷材,恰为有热熔胶的底面背对立墙基面,因此这部分卷材应使用氯丁橡胶改性沥青胶粘剂(SBS改性沥青卷材配套材料)以冷粘法粘铺在立墙上,与这部分卷材衔接继续向上铺贴的热熔卷材仍用热熔法铺贴,且上层卷材盖过下层卷材应不小于100mm。

SBS改性沥青防水卷材施工工艺
SBS改性沥青防水卷材是一种新型环保材料，采用热塑性弹性体为改性剂，将石油沥青改性后作浸渍涂盖材料。

胎体采用玻纤毡、聚酯毡等增强材料，防粘隔离层采用塑料薄膜等。

该材料施工方法有两种：热溶铺贴法和冷粘法。

热溶铺贴法能够降低防水层的工程造价，同时避免防水层空鼓现象产生。

在施工前，要对基层进行水泥砂浆找平处理，确保坚实、平整、光泽、无起鼓现象。

基层含水率要求在9%
以下。

在干燥的基层上涂刷SBS改性沥青防水卷材冷底油，
要求均匀涂刷，干燥6小时。

然后点燃喷灯，加热卷材和基层，待卷材表面溶化后向前滚铺，加热要均匀，滚压时不要卷入空气和异物，要求压实、压平。

在卷材还未冷却前，用抹子把边封好，再用喷灯均匀细致地把缝封好，特别注意边缘和复杂部位，以防翘边。

双边做法施工工艺和单层做法的施工工艺基本相同，铺贴第二层应与第一层卷材按缝错开0.3米左右。

在施
工过程中，要加强汽油的保管和喷灯的管理养护，预防火灾和工伤事故的发生。

冷粘法的基层处理和涂刷基层处理剂与热溶铺法相同。

涂刷基层粘合剂时，可选用SBS粘合剂橡胶沥青粘合剂或氯丁胶粘合剂，要求涂刮均匀一致，每平方单层用量0.5至0.7千克。

铺粘防水卷材时，先将卷材按位放正后留出10厘米宽的搭茬，前面滚铺，后面滚压，要求铺粘密实、平整，注意不要卷入空气和异物，无皱折，无起鼓，接缝处应满涂粘合剂，干燥20分钟再用力压滚，使其粘贴结实牢固。

屋面SBS卷材防水施工工艺详解随着建筑行业的发展，屋面防水工程变得日益重要。

屋面是建筑物最易受到外界天气和环境侵蚀的部分，因此采用可靠的防水材料和正确的施工工艺至关重要。

而屋面SBS（合成橡胶破碎石沥青）卷材是一种非常流行和有效的防水材料。

本文将详细介绍屋面SBS卷材防水施工工艺，以帮助读者了解其原理与操作。

一、材料准备在施工屋面SBS卷材防水前，首先要做好材料的准备工作。

一般需要准备以下材料：SBS卷材、基层处理材料、底胶、面胶、防水层与保护层。

其中，基层处理材料通常为聚合物改性沥青，用于提高基层与卷材的附着性能。

底胶是用来粘合卷材与基层的材料，而面胶则用于粘贴卷材之间的接缝。

二、基层处理基层处理是屋面SBS卷材防水施工的第一步。

在处理基层之前，应确保基层平整、干净，并清除表面的杂物、油污等。

接下来，使用刮刀或刷子将基层处理材料均匀地涂抹在基层上，以加强基层与卷材的附着力。

待处理材料干燥后，即可进入下一步。

三、铺贴卷材在铺贴卷材前，先将底胶均匀涂抹于基层上，并用镘刀将其刮平。

底胶的厚度要适中，太薄会导致粘合力不够，太厚则容易产生气泡。

当底胶还未干透时，即可将SBS卷材按照固定的方向铺贴在基层上，边缘间需要有一定的重叠，以确保防水层的连续性。

铺贴时要留意卷材表面是否平整，并用辊筒将其压实，确保与底胶良好粘结。

四、卷材接缝处理卷材的接缝处理是屋面SBS卷材防水施工中的重要环节。

使用面胶粘合剂，将卷材的接缝处涂抹均匀，确保接缝处的粘合牢固。

如果有必要，还可以在接缝处加贴一层防水胶带来增加密封性能。

接缝处理的质量直接影响着整个防水层的密封效果，因此必须认真细致地进行操作。

五、防水层与保护层在完成卷材的铺贴和接缝处理后，即可进行防水层与保护层的施工。

首先，用刷子或辊筒将面胶均匀地涂抹在卷材表面，以增加其整体防水性能。

然后，在面胶未干透之前，铺贴防水层材料，比如聚氯乙烯（PVC）防水膜或沥青砂浆。

最后，在防水层上铺设保护层，例如石子、抛撒物料等，以增强防水层的耐久性和抗紫外线能力。

第一节 SBS改性沥青卷材防水施工方案一、工艺流程：清理基层→涂刷基层处理剂→铺贴卷材附加层→铺贴卷材→热熔封边→蓄水试验→保护层1、一般防水构造做法（1）防水层：由防水卷材和相应的卷材粘结剂分层粘结而成，层数或厚度由防水等级确定。

具有单独防水能力的一个防水层次称为一道防水设防。

卷材铺设前基层必须干净、干燥，并涂刷与卷材配套使用的基层处理剂（此层次称结合层），以保证防水层与基层粘结牢固。

卷材的铺贴方法有：冷粘法、热熔法、热风焊接法、自粘法等。

卷材一般分层铺设，当坡度小于3%时，卷材宜平行屋脊铺设；当坡度在3%~15%时，卷材可平行或垂直屋脊铺贴。

上下层及相邻两幅卷材的搭接应错开。

平行屋脊的搭接缝应顺水流方向，垂直屋脊的搭接缝应顺应年最大频率风向搭接。

卷材搭接时，搭接宽度依据卷材种类和铺贴方法确定，见表2所示.卷材搭接缝用与卷材配套的专用胶粘剂粘接，接缝处用密封材料严封。

当卷材防水层上有重物覆盖或基层变形较大时，应优先采用空铺法、点粘法和条粘法。

卷材搭接（表2）搭接方向短边搭接宽度/mm 长边搭接宽度/mm铺贴方法卷材种类满粘法空铺法点粘法条粘法满粘法空铺法点粘法条粘法沥青防水防水卷材100 150 70 100高聚物改型沥青防水卷材 80 100 80 100高分子防水卷材粘贴法80 100 80 100焊接法50（2）找平层:是铺贴卷材防水层的基层，给防水卷材提供一个平整、密实、有强度、能粘结的构造基础。

因此，铺贴卷材的找平层应坚实，不得有突出的尖角和凹坑或表面起砂现象，当用2米长的直尺检查时，直尺与找平层表面的空隙不应超过5mm，空隙只允许平缓变化，且每米长度内不得超过一处。

找平层相邻表面构成的转角处，应做成圆弧或钝角。

当基层为整体混凝土时，采用水泥砂浆找平层，厚度为20mm，水泥与砂浆比为1:2.5～1:3（体积比），水泥标号不低于425。

找平层还要设分格缝，并嵌填密封材料，这样可避免或减少找平层开裂，以至于当结构变形或温差变形时，防水层不会形成裂缝，导致造成渗漏。
