CC2530引脚图

cc2530中单⽚机的通⽤IO接⼝

cc2530中有21个输⼊/输出引脚。 这些引脚可以设置为通⽤I/O或者设置为外设I/O。(其实这⾥的外设还是不太懂到底指什么，⽹上说输⼊设备，但是通⽤I/O也可以输⼊

啊，为什么要弄外设I/O？)

其他外设I/O还可以连接到ADC,定时器，或者USART外设。

I/O端⼝的重要特点：

21个数字I/O引脚。

可配为通⽤I/O或者外设I/O。

输⼊具有上拉或者下拉的能⼒。

具有外部中断能⼒。

I/O⼝作通⽤I/O时，可组成3个端⼝。

端⼝0，1，2,分别⽤P0，P1，P2表⽰，分别有8，8，5个引脚。

关于通⽤I/O，有三个寄存器分别为：

功能寄存器（PxSEL）

⽅向寄存器（PxDIR）

配置寄存器（PxINP）

功能寄存器(PxSEL):

该寄存器的作⽤是设置端⼝的每个引脚为通⽤I/O，或者为外设I/O，复位后（寄存器的每⼀位都变为0），将对应端⼝的引脚都变

为通⽤I/O。

该寄存器有8位，每⼀位对应着相应的引脚。

例：

当P0SEL[0]=0时，P0_0引脚为通⽤I/O。

当P0SEL[1]=1时，P0_1引脚为外设I/O。

问题：P2端⼝只有5个引脚，那P2SEL的其他三位做什么？

⽅向寄存器(PxDIR):

该寄存器的作⽤是当cc2530的引脚为通⽤I/O时，设置其为输⼊或者是输出，为0的时候是输⼊，为1的时候是输出。

该寄存器有8位，每⼀位对应着相应的引脚。

例：

当P0SEL[0]=0，并且P0DIR=0时，那么P0_0为输⼊引脚。

配置寄存器(PxINP):

该寄存器的作⽤是当端⼝的引脚被⽤作通⽤I/O输⼊时，引脚设置为上拉，下拉，和三态三种操作模式，当为1的时候为上拉/下拉

模式，当为0的时候，为三态。

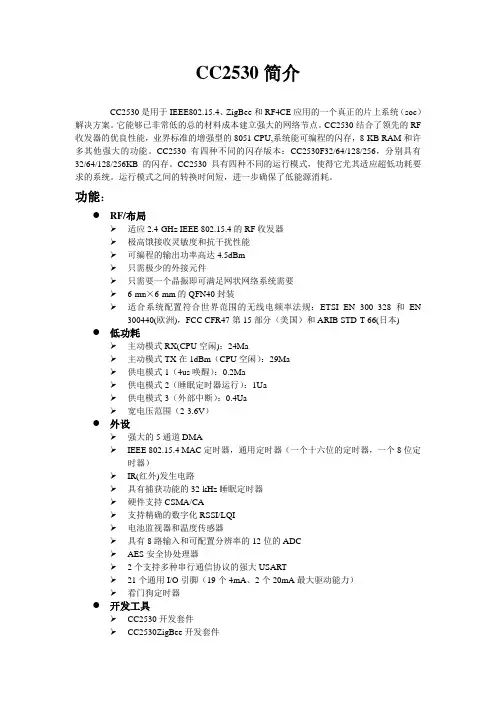

CC2530简介

CC2530是用于IEEE802.15.4、ZigBee和RF4CE应用的一个真正的片上系统（soc）解决方案。它能够已非常低的总的材料成本建立强大的网络节点。CC2530结合了领先的RF收发器的优良性能，业界标准的增强型的8051 CPU,系统能可编程的闪存，8-KB RAM和许多其他强大的功能。CC2530有四种不同的闪存版本：CC2530F32/64/128/256，分别具有32/64/128/256KB的闪存。CC2530具有四种不同的运行模式，使得它尤其适应超低功耗要求的系统。运行模式之间的转换时间短，进一步确保了低能源消耗。

功能：

 RF/布局

 适应2.4-GHz IEEE 802.15.4的RF收发器

 极高饿接收灵敏度和抗干扰性能

 可编程的输出功率高达4.5dBm

 只需极少的外接元件

 只需要一个晶振即可满足网状网络系统需要

 6-mm×6-mm的QFN40封装

 适合系统配置符合世界范围的无线电频率法规：ETSI EN 300 328 和EN

300440(欧洲)，FCC CFR47第15部分（美国）和ARIB STD-T-66(日本)

 低功耗

 主动模式RX(CPU空闲)：24Ma

 主动模式TX在1dBm（CPU空闲）：29Ma

 供电模式1（4us唤醒）：0.2Ma

 供电模式2（睡眠定时器运行）：1Ua

 供电模式3（外部中断）：0.4Ua

 宽电压范围（2-3.6V）

 外设

 强大的5通道DMA

 IEEE 802.15.4 MAC定时器，通用定时器（一个十六位的定时器，一个8位定时器）

 IR(红外)发生电路

 具有捕获功能的32-kHz睡眠定时器

 硬件支持CSMA/CA

 支持精确的数字化RSSI/LQI

 电池监视器和温度传感器

 具有8路输入和可配置分辨率的12位的ADC

 AES安全协处理器

接收链DMA32/64/128/256KB闪存AES加密和解密ADC音频/直流8通道8051CPU核心存储器仲裁频率合成器解调器射频寄存器IRQ控制计时器3（8位）计时器2（IEEE 802.15.4 MAC计时器）计时器1（16位）USART2USART1自动增益控制射频数据接口计时器4（8位）睡眠定时器上电/复位/掉电高速RC-OSC32MHZ晶振32.768KHZ晶振睡眠模式控制器VDD2.0-3.6V多路时钟校准调试接口看门狗复 位32MHZRC-OSC8KBSARMFLASH写CSMA/CA选通处理器调制器发送链片上稳压器DCOUPL输入输出端口RESET_N数字XOSC_Q2XOSC_Q1P2_4P2_3P2_2P1_7P1_6P1_5P1_4P1_3P1_2P1_1P1_0P0_7P0_6P0_5P0_4P0_3P0_2P0_1P0_0P2_0P2_1RF_PRF_N混合模拟先进先出和帧控制

芯片CC2530内部结构图

TI CC2530组网演练(BasicRF——无线控制灯的亮灭)

本文将从两个方面着手，一方面分析TI官网下载的CC2530 BasicRF源码中的无线发送，另一方面根据自己的板子来修改实现无线发送控制灯的亮灭。

一、CC2530 BasicRF

Basic RF由TI公司提供，它包含了IEEE 802.15.4标准的数据包的收发功能但并没有使用到协议栈，它仅仅是让两个节点进行简单的通信，也就是说Basic RF仅仅是包含着IEEE 802.15.4标准的一小部分而已。其主要特点有：

1、不会自动加入协议、也不会自动扫描其他节点、同时也没有组网指示灯(LED3)

2、没有协议栈里面所说的协调器、路由器或者终端的区分，节点的地位都是相等的

3、没有自动重发的功能 Basic RF layer为双向无线通信提供了一个简单的协议，通过这个协议能够进行数据的发送和接收。Basic RF还提供了安全所使用的CCM-64身份验证和数据加密，它的安全性在工程文件里定义SECURITY_CCM了。在Project->Option->C/C++

Compiler->Preprocess里面就选择，本次实验并不是什么高度机密，所有在SECURITY_CCM前面带X了。

Basic RF的工作过程：启动、发射、接收

工程文件分析

宏：

MCU_IO_DIR_OUTPUT(port, pin);

[cpp] view plaincopyprint? 1. /***********************************************************************

2. * MCU_IO_DIR_OUTPUT(port, pin);将端口port对应的pin位设置为输出(高电平)

3. * ##为连接符，如port=0，pin=1，即P0DIR |= BM(1);

4. **********************************************************************/
