高压开关柜正常检修的步骤与事项讲解引言高压开关柜是电力系统中的紧要设备，其作用是掌控电力系统中高压电路的开闭和切换操作，以保证电力系统的正常运行。
为了保障其安全牢靠性，在日常使用中，需要依据规范定期对其进行检修。
本文将针对该问题，阐述高压开关柜正常检修的步骤与事项。
一、检查开关柜外观及周边环境首先，要对高压开关柜的外观及周边环境进行检查。
这包括开关柜的外壳、各种指示器、灯具等，要看是否损坏、脱落、污染或其它异常情形，以及周边环境是否干净乾净、无漏水、无杂物等。
二、开关柜内部检查1.售电房需拆卸开关柜罩板。
做好保护措施。
在旁边竖直方向起土垛，防止罩板砸坏。
“五防齐全”，即齐全的用品，齐全的工具、齐全的检修资料和检修材料，齐全的检修借口和齐全的隔离设施。
2.用绝缘脚手架上下检修辅佑襄助电路及驱动机构；在进行以上检修工作时，应有专人对送费掌控开关塞指示灯指示状态予以监视。
3.逐盘逐相位进行检修和整定。
三、检查电器元器件1.关键元器件检查•潜在的电气风险点包括：绝缘材料破损，腐蚀等。
•绝缘材料的问题可以通过察看表面逐一排出。
假如表面没有损坏，但使用时间很长，那么其本身的质量也可以被怀疑。
在草案规定的时间内，定期检查绝缘材料的正常工作状态。
•腐蚀的问题需要更加当心。
假如没有适时作出处理，就会对整个设备的正常运作产生影响。
•检查变压器、开关机构、避雷器、断路器、电缆引出端子等电器元器件。
2.功能检查•检查操作机构、各种保护（如过流、过电压等）和自动掌控装置，以及仪表、指示器等是否正常。
四、检查开关柜接线端子1.接线端子的检查应当特别认真，在进行的过程中，需要特别细致认真。
2.确保胶塞嵌入端子内，端子螺丝紧固无松动、无腐蚀现象。
3.检查开关柜内线路接头处没有松动、摇摆。
4.特别要注意找到开关柜的接地线，确保其完好无损。
5.检查绝缘部件外观，只有外观检查没有线隙检查一般是不够的。
五、总结高压开关柜在电力系统中特别紧要，作用也特别关键。

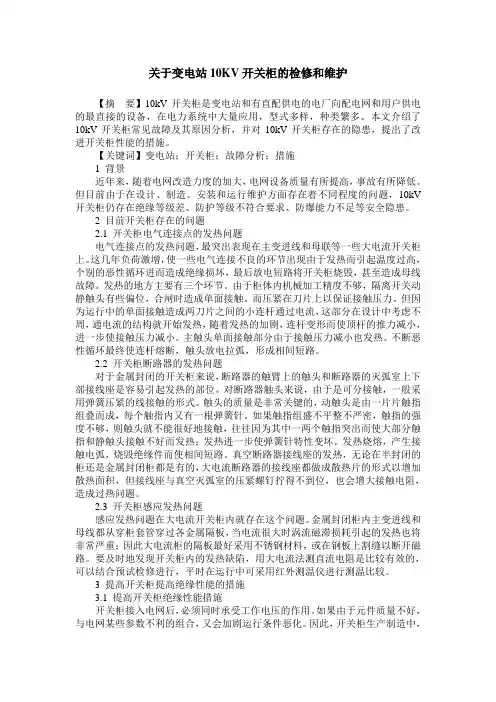

关于变电站10KV开关柜的检修和维护【摘要】10kV开关柜是变电站和有直配供电的电厂向配电网和用户供电的最直接的设备，在电力系统中大量应用，型式多样，种类繁多。
本文介绍了10kV开关柜常见故障及其原因分析，并对10kV开关柜存在的隐患，提出了改进开关柜性能的措施。
【关键词】变电站；开关柜；故障分析；措施1 背景近年来，随着电网改造力度的加大，电网设备质量有所提高，事故有所降低。
但目前由于在设计、制造、安装和运行维护方面存在着不同程度的问题，10kV 开关柜仍存在绝缘等级差、防护等级不符合要求、防爆能力不足等安全隐患。
2 目前开关柜存在的问题2.1 开关柜电气连接点的发热问题电气连接点的发热问题，最突出表现在主变进线和母联等一些大电流开关柜上。
这几年负荷激增，使一些电气连接不良的环节出现由于发热而引起温度过高，个别的恶性循环进而造成绝缘损坏，最后放电短路将开关柜烧毁，甚至造成母线故障。
发热的地方主要有三个环节。
由于柜体内机械加工精度不够，隔离开关动静触头有些偏位，合闸时造成单面接触。
而压紧在刀片上以保证接触压力。
但因为运行中的单面接触造成两刀片之间的小连杆通过电流，这部分在设计中考虑不周，通电流的结构就开始发热，随着发热的加剧，连杆变形而使顶杆的推力减小，进一步使接触压力减小。
主触头单面接触部分由于接触压力减小也发热。
不断恶性循环最终使连杆熔断，触头放电拉弧，形成相间短路。
2.2 开关柜断路器的发热问题对于金属封闭的开关柜来说，断路器的触臂上的触头和断路器的灭弧室上下部接线座是容易引起发热的部位。
对断路器触头来说，由于是可分接触，一般采用弹簧压紧的线接触的形式。
触头的质量是非常关键的，动触头是由一片片触指组叠而成，每个触指内又有一根弹簧针。
如果触指组盛不平整不严密，触指的强度不够，则触头就不能很好地接触，往往因为其中一两个触指突出而使大部分触指和静触头接触不好而发热；发热进一步使弹簧针特性变坏。
发热烧熔，产生接触电弧，烧毁绝缘件而使相间短路。
(简化版)电气配电柜检修方案1. 背景电气配电柜是电力系统的重要组成部分，负责对电流进行分配和保护。
如果电气配电柜出现故障或需要进行维修，及时、有效地制定检修方案非常关键。
2. 目标本检修方案的目标是确保电气配电柜的正常运行、延长设备寿命，并保障人员和设备的安全。
3. 检修方案以下是电气配电柜检修的简化方案：3.1. 检查阀值首先，检查电气配电柜的阀值设置。
确保适当的过载保护和短路保护设定，以防止电气配电柜过载或发生短路。
3.2. 清洁和紧固定期清洁电气配电柜，包括除尘、清理积聚的杂物等。
同时，检查并紧固所有电气连接器、插座和开关，以确保良好的电气接触。
3.3. 检查设备安全定期检查电气配电柜的绝缘性能，确保设备安全可靠。
检查和更换老化或损坏的绝缘材料，如绝缘胶带和护套。
3.4. 检修电气元件定期检修电气配电柜内的电气元件，如断路器、保险丝和电。
更换老化或损坏的元件，以保障电气配电柜的正常运行。
3.5. 检查接地确保电气配电柜的接地系统正常工作。
检查接地电阻，确保在可接受范围内。
3.6. 检修记录每次检修完成后，记录检修内容、时间和结果。
这有助于建立电气配电柜的维护记录和故障排除。
4. 安全注意事项在进行电气配电柜检修时，应注意以下安全事项：- 先断开电源并进行必要的标识和警示。
- 使用合适的个人防护装备，如绝缘手套、护目镜和耳塞。
- 遵循操作规程和工作流程，确保操作安全可靠。
5. 总结电气配电柜的检修对设备的正常运行和安全至关重要。
通过执行以上简化的电气配电柜检修方案，可以确保良好的电气系统性能，并延长设备的使用寿命。
同时，遵守安全注意事项是进行检修工作时必不可少的。
交流高压开关柜检修规范篇一：10KV开关柜检修及校验规程10KV开关柜检修及校验规程一、总则(一) 本规程适用于电压等级为10kV高压开关柜的检修。
(二) 高压开关柜的检修包含以下内容：1. 现场检修，包括必要的清扫维护和检查调整。
高压开关柜的解体检修，包括柜内真空断路器的检查维修，开关柜内一次设备预防性试验、微机保护器的更换及设臵、母线检修。
并包括小修全部项目。
(三) 高压开关柜的检修前、后的试验项目和标准按《电控部开关站检修规程》执行。
二、高压开关柜的检修说明(一) 高压开关柜的检修，包括开关柜体、柜面仪表及指示装臵、继电保护装臵及二次回路、联锁装臵和开关内的真空断路器、电流互感器、过压保护器等设备，关于开关柜内的独立设备，如本检修工艺未详细说明，可参见相关设备的检修工艺。
(二) 开关柜内二次回路的重新布线及检查.测试，对小车隔离触指进行检查；操作机构的合闸与分闸线圈的电阻的测量。
三、高压开关柜维修项目和要求(一) 检查、清扫开关柜，柜体清洁。
柜面观察窗清洁。
(二) 柜面元件安装端正，接线牢固，电度表、高压带电指示装臵、继电器及信号灯工作正常，符合相关规定。
检查开关位臵指示信号灯指示正确。
(三) 检查开关柜密封良好，门锁齐全，机械和电气带电闭锁装臵作用可靠，在有电情况下不能打开柜门。
手车位臵检测行程开关作用良好，能正确反映手车位臵。
开关机械位臵闭锁装臵作用良好。
检查二次回路连接牢固，接线正确。
(四) 拉出手车，检查开关柜后部带电防护档板作用良好，开关手车拉出后能自动复位。
(五) 检查柜体接地良好，手车接地轨道接触良好，表面无锈蚀现象，并涂干黄油。
手车推拉应轻松灵活，到位后能自动闭锁定位，无卡滞现象。
(六) 电流互感器及过电压吸收装臵。
用抹布擦拭互感器及过电压吸收装臵表面，检查一次接线紧固情况。
检查互感器二次端子和铁芯接地良好。
检修工艺及质量标准四、高压开关柜的检修(一) 真空断路器检修。
清扫断路器绝缘子和真空室，用抹布擦拭干净。
