激光雷达系统基础知识单选题100道及答案解析1. 激光雷达系统利用（）来测量距离。
A. 电磁波B. 超声波C. 激光D. 红外线答案：C解析：激光雷达系统是利用激光来测量距离的。
2. 激光雷达的工作原理主要基于（）。
A. 光的折射B. 光的反射C. 光的衍射D. 光的干涉答案：B解析：激光雷达通过发射激光并接收反射回来的激光来工作，主要基于光的反射原理。
3. 以下哪种不是激光雷达系统的应用领域（）？A. 自动驾驶B. 气象监测C. 医学成像D. 量子物理研究答案：D解析：量子物理研究通常不直接使用激光雷达系统，而自动驾驶、气象监测和医学成像中会用到激光雷达。
4. 激光雷达系统的精度主要取决于（）。
A. 激光波长B. 激光频率C. 激光脉冲宽度D. 接收系统灵敏度答案：C解析：激光脉冲宽度越窄，测量精度通常越高。
5. 激光雷达系统中用于发射激光的部件是（）。
A. 激光器B. 探测器C. 放大器D. 滤波器答案：A解析：激光器负责发射激光。
6. 以下哪种激光雷达类型测量速度最快（）？A. 固态激光雷达B. 机械旋转式激光雷达C. 混合式激光雷达D. 难以确定答案：B解析：机械旋转式激光雷达可以在短时间内扫描较大的范围，测量速度相对较快。
7. 激光雷达系统的分辨率与以下哪个因素无关（）？A. 激光束发散角B. 扫描频率C. 激光功率D. 目标距离答案：C解析：激光功率主要影响探测距离和信号强度，与分辨率关系不大。
8. 激光雷达系统在大气环境监测中可以测量（）。
A. 风速B. 湿度C. 气压D. 以上都可以答案：D解析：激光雷达可以通过不同的技术手段测量风速、湿度、气压等大气参数。
9. 以下哪种技术可以提高激光雷达系统的抗干扰能力（）？A. 编码调制B. 增加激光功率C. 提高接收灵敏度D. 扩大扫描范围答案：A解析：编码调制可以使激光雷达系统具有更好的抗干扰性能。
10. 激光雷达系统的最大探测距离主要受（）限制。

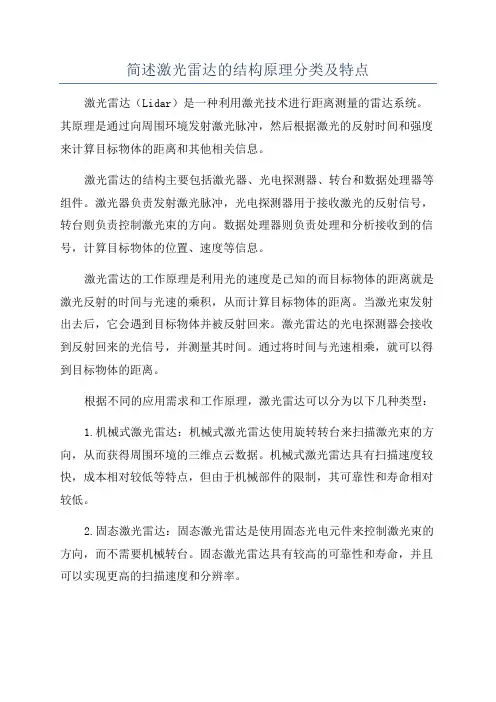

简述激光雷达的结构原理分类及特点激光雷达（Lidar）是一种利用激光技术进行距离测量的雷达系统。
其原理是通过向周围环境发射激光脉冲，然后根据激光的反射时间和强度来计算目标物体的距离和其他相关信息。
激光雷达的结构主要包括激光器、光电探测器、转台和数据处理器等组件。
激光器负责发射激光脉冲，光电探测器用于接收激光的反射信号，转台则负责控制激光束的方向。
数据处理器则负责处理和分析接收到的信号，计算目标物体的位置、速度等信息。
激光雷达的工作原理是利用光的速度是已知的而目标物体的距离就是激光反射的时间与光速的乘积，从而计算目标物体的距离。
当激光束发射出去后，它会遇到目标物体并被反射回来。
激光雷达的光电探测器会接收到反射回来的光信号，并测量其时间。
通过将时间与光速相乘，就可以得到目标物体的距离。
根据不同的应用需求和工作原理，激光雷达可以分为以下几种类型：1.机械式激光雷达：机械式激光雷达使用旋转转台来扫描激光束的方向，从而获得周围环境的三维点云数据。
机械式激光雷达具有扫描速度较快，成本相对较低等特点，但由于机械部件的限制，其可靠性和寿命相对较低。
2.固态激光雷达：固态激光雷达是使用固态光电元件来控制激光束的方向，而不需要机械转台。
固态激光雷达具有较高的可靠性和寿命，并且可以实现更高的扫描速度和分辨率。
3.接收器式激光雷达：接收器式激光雷达是将激光发射器和接收器集成在一个设备中，可以在较短距离内测量目标物体的距离和速度，适用于自动驾驶和安全监测等应用。
激光雷达具有以下几个特点：1.高精度：激光雷达可以实现高精度的距离测量，通常可达到几毫米的级别。
这使得它在自动驾驶、地图绘制等应用中具有重要的作用。
2.高分辨率：激光雷达可以提供高分辨率的三维点云数据，可以对目标物体进行精确的定位和识别。
3.长距离测量：激光雷达可以在较长的距离范围内进行测量，通常可以达到几百米或更远的距离。
4.快速扫描：激光雷达可以实现快速的扫描速度，可以在较短的时间内获取大量的数据。
激光雷达的工作原理与应用激光雷达（Lidar）是一种利用激光发射器和接收器来测量距离、速度和方向等信息的远距离感知技术。
激光雷达在自动驾驶、机器人导航、环境监测和三维建模等领域都有广泛的应用。
本文将介绍激光雷达的工作原理、组成结构和应用。
一、激光雷达的工作原理激光雷达利用激光器发射一束高强度激光束，通过接收反射回来的激光信号来进行测量。
其工作原理可以简单地分为三个步骤：发射、接收和信号处理。
1. 发射：激光雷达通过激光器发射一束脉冲激光光束。
这个激光光束通常是红外线激光，因为红外线光在大气中传播损耗小。
2. 接收：激光光束照射到目标物体上，并被目标物体表面反射。
激光雷达的接收器接收反射回来的激光信号。
3. 信号处理：接收到的激光信号通过光电二极管（Photodiode）或光纤传感器转换成电信号。
然后，这些电信号经过放大、滤波和数字化等处理，得到目标物体的距离、速度和方向等信息。
二、激光雷达的组成结构激光雷达通常由发射器、接收器和信号处理器等组成。
1. 发射器：激光雷达的发射器是用来发射激光脉冲的关键部件。
发射器通常由激光二极管或固体激光器等构成。
激光发射的功率和频率会影响到测量距离和精度。
2. 接收器：激光雷达的接收器是用来接收反射回来的激光信号的部件。
接收器通常包括光电二极管或光纤传感器等。
接收器的灵敏度和抗干扰性会影响到激光雷达的性能。
3. 信号处理器：激光雷达的信号处理器负责接收、放大和数字化等处理激光信号。
信号处理器通常包括模拟信号处理电路和数字信号处理电路。
通过信号处理，可以提取目标物体的距离、速度和方向等信息。
三、激光雷达的应用激光雷达具有高精度、远距离、快速测量和全天候工作等特点，因此在各个领域都有广泛的应用。
1. 自动驾驶：激光雷达是自动驾驶系统中的重要传感器之一。
它可以实时获取道路和障碍物的信息，帮助车辆进行精确的定位和避障。
2. 机器人导航：激光雷达在机器人导航中扮演着关键的角色。

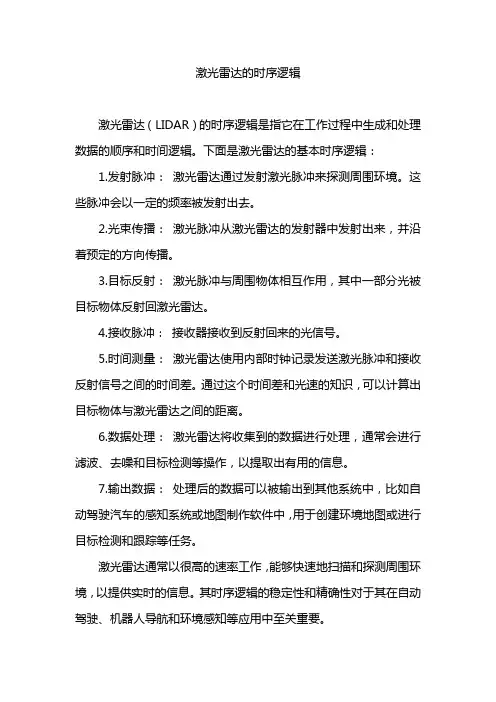

激光雷达的时序逻辑
激光雷达（LIDAR）的时序逻辑是指它在工作过程中生成和处理数据的顺序和时间逻辑。
下面是激光雷达的基本时序逻辑：
1.发射脉冲：激光雷达通过发射激光脉冲来探测周围环境。
这些脉冲会以一定的频率被发射出去。
2.光束传播：激光脉冲从激光雷达的发射器中发射出来，并沿着预定的方向传播。
3.目标反射：激光脉冲与周围物体相互作用，其中一部分光被目标物体反射回激光雷达。
4.接收脉冲：接收器接收到反射回来的光信号。
5.时间测量：激光雷达使用内部时钟记录发送激光脉冲和接收反射信号之间的时间差。
通过这个时间差和光速的知识，可以计算出目标物体与激光雷达之间的距离。
6.数据处理：激光雷达将收集到的数据进行处理，通常会进行滤波、去噪和目标检测等操作，以提取出有用的信息。
7.输出数据：处理后的数据可以被输出到其他系统中，比如自动驾驶汽车的感知系统或地图制作软件中，用于创建环境地图或进行目标检测和跟踪等任务。
激光雷达通常以很高的速率工作，能够快速地扫描和探测周围环境，以提供实时的信息。
其时序逻辑的稳定性和精确性对于其在自动驾驶、机器人导航和环境感知等应用中至关重要。

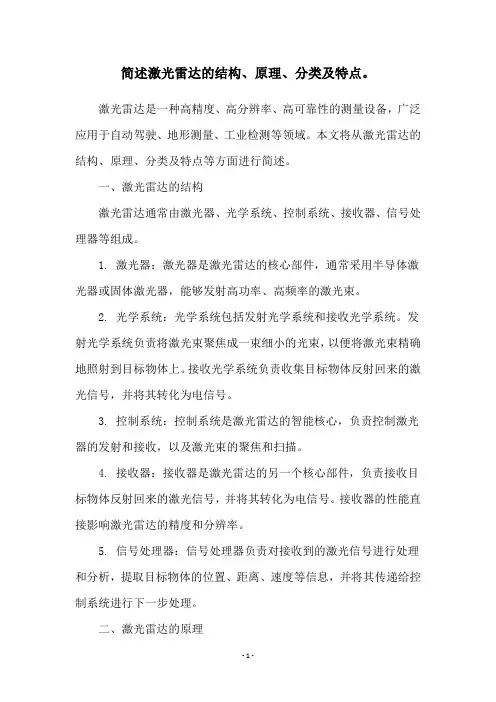

简述激光雷达的结构、原理、分类及特点。
激光雷达是一种高精度、高分辨率、高可靠性的测量设备，广泛应用于自动驾驶、地形测量、工业检测等领域。
本文将从激光雷达的结构、原理、分类及特点等方面进行简述。
一、激光雷达的结构激光雷达通常由激光器、光学系统、控制系统、接收器、信号处理器等组成。
1. 激光器：激光器是激光雷达的核心部件，通常采用半导体激光器或固体激光器，能够发射高功率、高频率的激光束。
2. 光学系统：光学系统包括发射光学系统和接收光学系统。
发射光学系统负责将激光束聚焦成一束细小的光束，以便将激光束精确地照射到目标物体上。
接收光学系统负责收集目标物体反射回来的激光信号，并将其转化为电信号。
3. 控制系统：控制系统是激光雷达的智能核心，负责控制激光器的发射和接收，以及激光束的聚焦和扫描。
4. 接收器：接收器是激光雷达的另一个核心部件，负责接收目标物体反射回来的激光信号，并将其转化为电信号。
接收器的性能直接影响激光雷达的精度和分辨率。
5. 信号处理器：信号处理器负责对接收到的激光信号进行处理和分析，提取目标物体的位置、距离、速度等信息，并将其传递给控制系统进行下一步处理。
二、激光雷达的原理激光雷达的原理是利用激光束与目标物体之间的相互作用，通过测量激光束的反射或散射来确定目标物体的位置、距离、速度等信息。
当激光束照射到目标物体上时，部分激光束会被目标物体吸收，部分激光束会被目标物体反射或散射。
接收器收集到反射或散射的激光信号后，通过计算激光束的传播时间和速度，可以确定目标物体的距离和速度。
同时，通过对激光束的反射或散射特征进行分析，可以确定目标物体的位置、形状等信息。
三、激光雷达的分类激光雷达可以按照使用的激光类型、扫描方式、工作原理等多种方式进行分类。
以下是常见的分类方式：1. 激光类型：根据激光类型的不同，激光雷达可以分为固体激光雷达和半导体激光雷达。
固体激光雷达通常使用固体材料作为激光介质，具有高功率、高频率等优点；半导体激光雷达通常使用半导体材料作为激光介质，具有体积小、功耗低等优点。
激光雷达概述随着GPS和IMU（惯性导航技术）的发展，使精确的即时定位、定姿成为可能，很多厂商发现，这家伙用来干测绘非常适合，所以近年来激光雷达就被推到了各位的面前。
一、激光雷达和雷达的区别他们的区别就和名字一样简单易懂，激光雷达就是，发射激光的雷达。
在原理上基本类似，只是激光雷达发射的是一条直线的光束，而雷达发射出去的是一个锥状的电磁波波束。
按照用途，我们可以把激光传感器分为两类，即避障级和高精度测绘级，通过对比我们可以发现在一些关键参数上，如角分辨率、视场角、测量距离、测量速率、测量精度、多次回波技术、多周期回波技术等，这两类激光传感器有较大差别。
接下来我们着重聊一下测绘激光雷达。
它是将激光传感器、GNSS、IMU和相机集成在一起的一个系统，通过各个传感器的参数标定，可以精确计算出传感器之间的位置偏差，以及不同坐标系间转换所用到的旋转角，从而将获取的点云数据的相对坐标转换成大地坐标。
二、测量型激光雷达系统组成在使用激光雷达做测绘时，我们一般可以采用汽车、无人机、有人机等移动平台作为载体，将移动中的激光原始数据、GNSS数据、IMU数据，后期通过Post-processing模式的后处理得到厘米级精度POS数据，基于POS和原始激光数据生成我们常常看到的激光点云成果。
三、搭载平台的选择（一）直升机或者固定翼飞机追求效率直接装到直升机或者固定翼飞机上！测量效率直接拉满，但由于直升机或固定翼飞的较高，所以精度就差一些，一般在10CM左右，做大面积地形测绘可选取这种手段。
（二）旋翼无人机测区适合飞行，且对精度有要求，就用旋翼无人机。
使用旋翼无人机效率略逊于固定翼无人机，但在精度控制方面更能得心应手，可以达到5cm精度。
机载激光雷达是一种万金油的组合，无论何种地形都能一显身手。
（三）车载模式特定城区或者街道环境，选用车载模式。
激光雷达车载模式，只能扫描道路两边200米内的数据，扫描区域受限，一般道路改扩建项目或者带状地形图项目可以使用此种作业模式，100米内的精度在5cm。
激光雷达基本知识激光雷达（LiDAR）是一种使用激光来测量距离和释放扫描的设备。
它是一种高精度、高分辨率的三维测量技术，广泛应用于自动驾驶、测绘、地质勘探等领域。
下面是关于激光雷达的基本知识的详细介绍。
1.原理：激光雷达使用脉冲激光源产生的激光束，通过扫描装置发射出去，并在与目标物体相遇时被反射回来。
通过测量反射激光的时间延迟和角度，可以计算出目标物体与激光雷达的距离和位置。
2.工作方式：激光雷达的工作方式可以分为两种，即扫描式激光雷达和固态激光雷达。
扫描式激光雷达通过旋转的镜子或转台来改变激光束的方向，从而实现对周围环境的全方位扫描。
它可以同时获取水平方向和垂直方向的距离信息，但扫描速度相对较慢。
固态激光雷达采用固定的激光发射和接收组件，通过调整激光束的发射和接收角度来对目标进行扫描。
固态激光雷达具有快速的扫描速度和高精度的测量能力，但往往只能获取水平方向的距离信息。
3.技术参数：激光雷达的性能参数可以影响其应用范围和测量精度。
一般来说，激光雷达的技术参数包括测距范围、角度分辨率、测量精度、扫描速度等。
测距范围是指激光雷达可以测量的最大距离。
角度分辨率是指激光雷达可以分辨的最小角度，通常用来表示其水平和垂直方向的分辨能力。
测量精度是指激光雷达对目标物体距离和位置的测量误差。
扫描速度是指激光雷达完成一次扫描所需的时间。
4.应用领域：激光雷达广泛应用于各种领域，包括自动驾驶、测绘、地质勘探、环境监测等。
在自动驾驶领域，激光雷达被用于实时感知周围环境，识别其他车辆、行人和障碍物，以保证行驶安全。
在测绘和地质勘探领域，激光雷达可以快速获取地形和地貌的三维模型，并实现高精度的测量和分析。
在环境监测领域，激光雷达可以用来检测大气中的颗粒物、污染物和气溶胶等，并提供精确的数据支持。
总结：激光雷达是一种通过测量激光反射时间和角度来获取物体距离和位置信息的高精度传感器。
它具有快速、准确和可靠的特点，在自动驾驶、测绘和环境监测等领域有着广泛的应用前景。
机载激光雷达的知识发布日期:2009-09-04 我也要投稿!作者:网络阅读:309[ 字体选择：大中小 ]机载激光雷达特点、分类及其发展激光雷达可以按照所用激光器、探测技术及雷达功能等来分类。
目前激光雷达中使用的激光器有二氧化碳激光器，Er:YAG激光器，Nd：YAG激光器，喇曼频移Nd：YAG激光器、GaAiAs 半导体激光器、氦-氖激光器和倍频Nd：YAG激光器等。
其中掺铒YAG激光波长为2微米左右，而GaAiAs激光波长则在0.8-0.904微米之间。
根据探测技术的不同，激光雷达可以分为直接探测型和相干探测型两种。
其中直接探测型激光雷达采用脉冲振幅调制技术（AM），且不需要干涉仪。
相干探测型激光雷达可用外差干涉，零拍干涉或失调零拍干涉，相应的调谐技术分别为脉冲振幅调制，脉冲频率调制（FM）或混合调制。
按照不同功能，激光雷达可分为跟踪雷达，运动目标指示雷达，流速测量雷达，风剪切探测雷达，目标识别雷达，成像雷达及振动传感雷达。
激光雷达最基本的工作原理与无线电雷达没有区别，即由雷达发射系统发送一个信号，经目标反射后被接收系统收集，通过测量反射光的运行时间而确定目标的距离。
至于目标的径向速度，可以由反射光的多普勒频移来确定，也可以测量两个或多个距离，并计算其变化率而求得速度，这是、也是直接探测型雷达的基本工作原理。
由此可以看出，直接探测型激光雷达的基本结构与激光测距机颇为相近，相干探测型激光雷达又有单稳与双稳之分，在所谓单稳系统中，发送与接收信号共同在所谓单稳态系统中，发送与接收信号共用一个光学孔径。
并由发射/接收（T/R）开头隔离。
T/R开关将发射信号送往输出望远镜和发射扫描系统进行发射，信号经目标反射后进入光学扫描系统和望远镜，这时，它们起光学接收的作用。
T/R 开关将接收到的辐射送入光学混频器，所得拍频信号由成像系统聚焦到光敏探测器，后者将光信号变成电信号，并由高通滤波器将来自背景源的低频成分及本机振荡器所诱导的直流信号统统滤除。
