海南省电气工程师《发输变电》：电缆故障处理模拟试题

  • 格式：doc
  • 大小：24.77 KB
  • 文档页数：7

海南省电气工程师《发输变电》：电缆故障处理模拟试题 一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意） 1、同步电机的__与感应电动机的励磁电抗Xm相对应。 A．(A) 漏电抗 B．(B) 电枢反应电抗 C．(C) 同步电抗 D．(D) 漏电抗和同步电抗之和 2、某台三相4极的感应电动机运行在额定状态，额定转速nN=1450r/min，转子电阻实际值R2=0.1Ω。在负载转矩不变的情况下，转子串入（）Ω电阻，转速降为1300r/min。 A．0.303  B．0.350  C．0.373  D．0.395 3、经耐受105℃的液体介质浸渍过的纸、纸板、棉纱等都属于__绝缘 A．A级; B．B级; C．Y级; D．F级。 4、系统标称电压110kY，进线长度1.5km，进线路数2，普通阀式避雷器至主变压器间的最大电气距离应为__。 A．60m B．70m C．85m D．95m 5、无功补偿的结果是系统计算电流__。 A．变大 B．变小 C．不变 D．与补偿无关 6、（）是指那些直接或者间接为生物摄入体内后，导致该生物或者其后代发病、行为反常、遗传异变、生理机能失常、机体变形或者死亡的污染物。 A.水污染 B.污染物 C.有毒污染物 D.渔业水体 7、35kV变电所屋外电缆沟壁，宜高出地面__。 A．0.1m B．0.3m C．0.5m D．0.8m 8、晶体管单管放大电路如图a所示，其中电阻RB可调，当输入ui、输出uo的波形如图b所示时，输出波形：（）. A.出现了饱和失真，应调大RB B.出现了饱和失真，应调小RB C.出现了截止失真，应调大RB D.出现了截止失真，应调小RB 9、高压断路器参数选择所要求的条件不正确的是__。 A．额定关合电流≥短路冲击电流 B．断口间绝缘水平≥一侧工频反向电压 C．中性点非直接接地系统首项开断系数取1.3 D．110kV断路器端子可承受的水平拉力≥750N 10、以下__为有汇流母线的接线形式。 A．(A) 单元接线 B．(B) 3/2接线 C．(C) 桥形接线 D．(D) 角形接线 11、我国电力网络目前的额定电压主要有：__。 A．(A) 3.15kV，6.3kV，10.5kV，35kV，110kV，220kV，500kV B．(B) 3.15kV，6.3kV，10.5kV，35kV，116kV，300kV，500kV C．(C) 3kV，6kV，10kV，35kV，110kV，220kV，500kV D．(D) 3kV，6kV，10kV，37kV，110kV，220kV，300kV 12、 13、UPS不间断电源在实际使用中，负荷最大电流不应大于其额定电流__倍。 A．1.1 B．1.2 C．1.3 D．1.5 14、图示电路，uc1（0-）=10V，uc2（0-）=0V，当t=0时闭合开关S后，uc1应为（）。 A．6.67(1-e-t/τ)V B．10e-t/τV C．10(1-e-t/τ)V D．(6.67+3.33e-t/τ)V 15、图示电路中，电压源US2单独作用时，电流源端电雎分量U’1S为（）。 A．US2-ISR2 B．US2 C．0 D．ISR2 16、采用标幺值计算时，当系统的标称电压为220/380V的电压级，基准电压为__。 A．0.38kV B．0.22kV C．0.4kV D．0.23kV 17、总额定容量不超过1260kVA、单台额定容量不超过__的可燃油油浸电力变压器以及充有可燃油的高压电容器和多油开关等，可贴邻民用建筑(除观众厅、教室等人员密集的房间和病房外)布置，但必须采用防火墙隔开。 A．400kVA B．500kVA C．630kVA D．800kVA 18、高压支持绝缘子校验的项目__。 A．额定电压 B．额定电流 C．额定开断电流 D．短路电流热稳定 19、现行的GB50034-2004《建筑照明设计标准》中，疏散通道的疏散照明照度值，不应低于__。 A．1lx B．5lx C．0.5lx D．0.05lx 20、一般情况下防雷建筑的避雷带下引线根数不应少于__根。 A．1 B．2 C．3 D．4 21、在爆炸性气体环境1区、2区内，导体允许载流量不应小于熔断器熔体额定电流的__倍，并不小于自动开关长延时过电流脱扣器额定电流的__倍。 A．2,2.5 B．1.25,1.25 C．1.25,2.5 D．2.5,2 22、电力生产与电网运行应当遵循__的原则。 A．坚持安全第一、预防为主 B．安全、优质、经济 C．统一调度 D．分级管理 23、因环境污染损害赔偿提起诉讼的时效期间为__，从当事人知道或者应当知道受到污染损害时起计算。 A．三年 B．二年 C．一年 D．五年 24、电缆型号ZR-VV中，“ZR”的意思是__。 A．聚乙烯 B．交联聚乙烯 C．聚氯乙烯 D．阻燃 25、某车间有1台整流变压器给主回路采用双并联12脉冲全控三相桥线路的变流装置供电。经计算整流变压器一次容量为3364kV·A，二次容量为3474kV·A，请问该整流变压器的等值容量为__kV·A。 A．6837 B．5128 C．4835 D．3419 二、多项选择题（共25 题，每题2分，每题的备选项中，有 2 个或 2 个以上符合题意，至少有1 个错项。错选，本题不得分；少选，所选的每个选项得 0.5 分） 1、10(6)kV变电所变压器外廓与围栏(墙)的净距不应小于0.8m，变压器底部距地面不应小于0.3m，相邻变压器外廓之间的净距不应小于__。 A．2m B．1.7m C．1.2m D．1.5m 2、电流互感器的容量通常表示为__。 A．(A) 电流 B．(B) 电压 C．(C) VA D．(D) 阻抗 3、(4)当电压为380V时的计算电流为__。 A．1372A B．1303A C．1806A D．1449A 4、2区爆炸性气体环境是指在正常运行时__出现爆炸性气体混合物的环境，或即使出现也是短时存在的爆炸性气体混合物环境。 A．经常 B．不可能 C．可能 D．不断 5、为减少接地故障引起的电气火灾危害而装设的漏电流动作保护器，其额定动作电流不应大于__。 A．0.5A B．1A C．1.5A D．2A 6、设A和B都是n阶方阵，已知|A|=2，|B|=3，则|BA-1|等于：(). A.A B.B C.C D.D 7、输变电工程、调度通信自动化工程等电网配套工程和环境保护工程，应当与发电工程项目__。 A．同时设计 B．同时建设 C．同时验收 D．同时投入使用 8、10(6)kV变电所装配式电容器组时，应满足__。 A．单列布置时，网门与墙距离不应小于1.3m B．当双列布置时，网门之间距离不应小于1.5m C．电容器装置顶部到屋顶净距不应小于1.5m D．电容器的排间距离，不宜小于0.5m 9、医用X线诊断机的允许电压波动范围为额定电压的__。 A．+5%～-10% B．-10%～+10% C．+5%～-5% D．+5%～-7% 10、摄像机宜安装在监视目标附近不易受外界损伤的地方。其安装的高度，室内宜距地面为__。 A．2.5～5m B．2.5～10m C．3.5～5m D．4.5～10m 11、甲地刘某和乙地黄某因非法收购电缆线被丙地铁路公安分局做出对刘某收容审查并没收二人非法财物的处罚。刘某和黄某不服，向市公安局提出复议，市公安局维持了公安分局的决定，刘某和黄某仍不服，决定提起行政诉讼，下列法院中有管辖权的是__ A．甲地刘某所在地的基层法院 B．乙地黄某所在地基层法院 C．丙地铁路公安分局所在地的铁路法院 D．市公安局所在地的基层法院 12、变电所符合条件__时，宜装设两台及以上变压器。 A．单台单相负荷较大 B．有大量一级负荷 C．季节性负荷变化较大 D．集中负荷较大 13、快速启动的柴油发电机组，用于允许停电时间为__以上的，需要驱动电动机且启动电流冲击负荷较大的特别重要负荷。 A．10s B．15s C．20s D．25s 14、下列决定1台3kV交流电动机应装设过负荷保护的条件是__。 A．电动机直接起动时间为30s以上 B．生产过程中不可能发生过负荷 C．单相接地电流大于5A D．电动机允许非同步冲击 15、 16、某工厂有1台同步电动机，额定功率1250kW，额定交流三相电压6kV，额定电流 0.144kA，额定转速375r/min，该同步电动机的起动转矩与额定转矩之比为1.1，生产机械的静阻转矩为0.3T N，采用电抗器降压起动，起动电抗器每相额定电抗值为1.05Ω。经计算电抗器降压起动时，同步电动机端子电压相对值为0.67，请问满足机械起动要求同步电动机端子电压相对值最小为__。采用电抗器降压起动时该电动机__机械起动要求。 A．0.548，满足 B．0.300，不满足 C．0.669，满足 D．0.691，不满足 17、教室、办公室、会议室等场所采用照明光源的相关色温宜__。 A．＜3300K B．3300K～4000K C．3300K～5300K D．＞5300K 18、袋中有5个大小相同的球，其中3个是白球，2个是红球，一次随机地取出3个球，其中恰有2个是白球的概率是（）。 A．A B．B C．C D．D 19、__低压线路应装设过负荷保护。 A．重要的电力线路 B．有可能长时间过负荷的电力线路(不包括裸导体) C．在燃烧体或难燃烧体的建筑物结构上，采用有延燃性外层的绝缘导线的明敷线路 D．居住建筑、重要的仓库以及公共建筑中的照明线路 20、如果一定量理想气体的体积和压强按照的规律变化，式中a为常量。当气体从V1膨胀到V2时，温度T1和T2的关系为（）。 A．T1＞T2 B．T1=T2 C．T1＜T2 D．无法确定 21、下列电源可作为应急电源的是__。 A．蓄电池静止型或机械贮能电机型不间断供电装置 B．能在15s内快速自起动的柴油发电机组 C．独立于正常工作电源的发电机组 D．供电网络中专用馈电线路 22、TN系统按N线(中性线)与PE线(保护线)的组合情况可分为__系统。 A．TN—S

合集下载

2025年注册电气工程师(发输变电)《专业知识考试》历年真题及答案

2025年注册电气工程师(发输变电)《专业知识考试》历年真题及答案

2025年注册电气工程师(发输变电)《专业知识考试》历年真题及答案随着我国经济的快速发展，电力行业作为国家基础设施的重要组成部分，其技术水平不断提高。

注册电气工程师（发输变电）作为电力行业的重要人才，其考试也备受关注。

本文整理了2025年注册电气工程师（发输变电）《专业知识考试》的历年真题及答案，以供广大考生参考。

一、历年真题1. 以下关于电力系统的基本概念，错误的是（）。

A. 电力系统是由电源、负荷、输电线路和变压器等组成的整体B. 电力系统分为直流电力系统和交流电力系统C. 电力系统中的负荷分为有功负荷和无功负荷D. 电力系统中的输电线路分为高压输电线路和低压输电线路2. 在电力系统中，下列哪项设备属于静止无功补偿装置（）。

A. 电容器B. 电感器C. 静止无功补偿器（SVG）D. 同步调相机3. 以下关于变压器油的说法，错误的是（）。

A. 变压器油是绝缘油B. 变压器油可以降低变压器的温升C. 变压器油可以防止变压器内部绝缘材料的老化D. 变压器油可以起到冷却作用4. 以下关于电力线路施工的说法，正确的是（）。

A. 电力线路施工应按照设计文件进行B. 电力线路施工应按照施工方案进行C. 电力线路施工应按照验收标准进行D. 上述说法均正确5. 以下关于继电保护装置的说法，错误的是（）。

A. 继电保护装置是电力系统的重要组成部分B. 继电保护装置的作用是保护电力系统设备不受故障的影响C. 继电保护装置可以迅速切除故障线路D. 继电保护装置的可靠性越高，误动率越高二、答案及解析1. 答案：B解析：电力系统分为直流电力系统和交流电力系统，这个说法是正确的。

其他选项中，A、C、D都是电力系统的基本概念，所以选B。

2. 答案：C解析：静止无功补偿器（SVG）是一种静止的无功补偿装置，可以动态调节电力系统的无功功率，提高电力系统的功率因数。

其他选项中，A、B、D都是电力系统中的设备，但它们不是静止无功补偿装置。

2022-2023年注册电气工程师《电气工程师发输变电专业》预测试题18(答案解析)

2022-2023年注册电气工程师《电气工程师发输变电专业》预测试题18(答案解析)

2022-2023年注册电气工程师《电气工程师发输变电专业》预测试题（答案解析）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！第壹卷一.综合考点题库(共50题)1.双联及以上的多联绝缘子串应验算断一联后的机械强度，其断联情况下的安全系数不应小于以下哪个数值？（）A.1.5B.2.0C.1.8D.2.7正确答案：A本题解析：《110kV～750kV架空输电线路设计规范》（GB 50545—2010）第6.0.1条及表6.0.1规定，绝缘子机械强度的安全系数，应符合表6.0.1（见题解表）的规定。

双联及多联绝缘子串应验算断一联后的机械强度，其荷载及安全系数按断联情况考虑。

由题解表可知安全系数不应小于1.5。

题解表绝缘子机械强度的安全系数2.在500kV变电站中，下列短路情况中哪项需考虑并联电容器组对短路电流的助增作用？（）A.短路点在出线电抗器的线路侧B.短路点在主变压器高压侧C.短路点在站用变压器高压侧D.母线两相短路正确答案：C本题解析：《导体和电器选择设计技术规定》（DL/T 5222—2005）附录F第F.7.1条规定，下列情况可不考虑并联电容器组对短路电流的影响：①电路点在出线电抗后；②短路点在主变压器的高压侧；③不对称短路。

3.为控制发电厂厂用电系统的谐波，下列哪项措施不正确？（）A.给空冷岛空冷风机用变频器供电用低压厂用变压器，可通过合理选择接线组别的方式抵消高压母线上的谐波B.空冷岛空冷风机用变频器应设专用低压厂用变压器，空冷岛其他负荷宜就近由此变压器供电C.可通过加装滤波器的措施抑制谐波D.可通过降低变压器阻抗，提高系统短路容量的方式提高电气设备承受谐波影响的能力正确答案：B本题解析：B项，《火力发电厂厂用电设计技术规定》（DL/T 5153—2014）第4.7.3条规定，厂用电系统中集中设置的低压变频器应由专用的低压厂用变压器供电，该低压厂用变压器只接变频器负荷。

非变频器类负荷宜由其他低压厂用变压器供电。

2023年注册电气工程师-发输变电专业考试备考题库附带答案1

2023年注册电气工程师-发输变电专业考试备考题库附带答案1

2023年注册电气工程师-发输变电专业考试备考题库附带答案第1卷一.全考点押密题库(共50题)1.(单项选择题)(每题 1.00 分)发电机与10kV母线相接，变压器一次侧接发电机，二次侧接220kV线路，该变压器分接头工作在＋2.5%，其实际变比为（）。

A. 10.5/220kVB. 10.5/225.5kVC. 10.5/242kVD. 10.5/248.05kV正确答案：D,2.(单项选择题)(每题 1.00 分)在直配电视防雷保护中电视出线上敷设电缆段的主要作用是（）。

A. 增大线路波阻抗B. 减小线路电容C. 利用电缆的集肤效应分流D. 减小电流反射正确答案：C,改变直流发电机端电压极性，可以通过（）。

A. 改变磁通方向，同时改变转向B. 电枢电阻上串接电阻C. 改变转向，保持磁通方向不变D. 无法改变直流发电机端电压正确答案：C,4.(单项选择题)(每题 1.00 分)电流互感器的额定容量是（）。

A. 正常发热允许的容量B. 短路发热允许的容量C. 额定二次负荷下的容量D. 由额定二次电流确定的容量正确答案：D,5.(单项选择题)(每题 1.00 分) 接入10kV线路的发电机，其额定电压为:A. 10kVB. 11kVC. 10.5kVD. 9.5kV正确答案：C,6.(单项选择题)(每题 1.00 分)一圆柱形电容器，外导体的内半径为2cm，其间介质的击穿场强为200kV/cm，若其内导体的半径可以自由选择，则电容器能承受的最大电压为（）。

A. 284kVB. 159kVC. 252kVD. 147kV正确答案：D,7.(单项选择题)(每题 1.00 分)线路末端的电压降落是指（）。

A. 线路始末两端电压相量差B. 线路始末两端电压数值差C. 线路末端电压与额定电压之差8.(单项选择题)(每题 2.00 分) 一台三相感应电动机在额定电压下空载启动与在额定电压下满载启动相比，两种情况下合闸瞬间的启动电流（）。

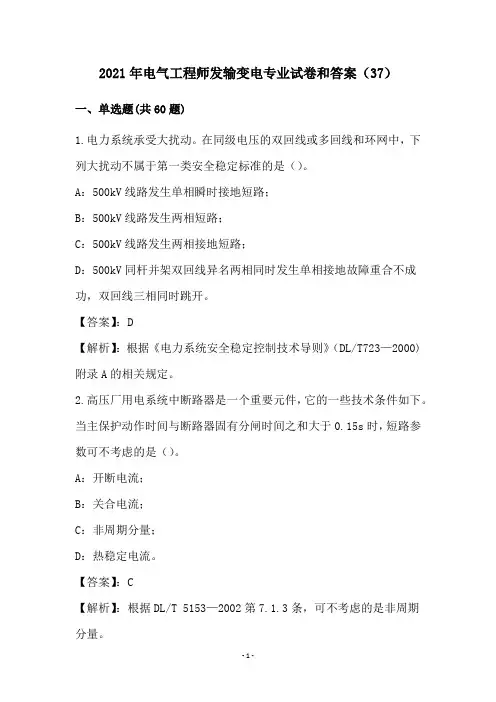

2021年电气工程师发输变电专业试卷和答案(37)

2021年电气工程师发输变电专业试卷和答案(37)

2021年电气工程师发输变电专业试卷和答案（37）一、单选题(共60题)1.电力系统承受大扰动。

在同级电压的双回线或多回线和环网中，下列大扰动不属于第一类安全稳定标准的是（）。

A：500kV线路发生单相瞬时接地短路；B：500kV线路发生两相短路；C：500kV线路发生两相接地短路；D：500kV同杆并架双回线异名两相同时发生单相接地故障重合不成功，双回线三相同时跳开。

【答案】：D【解析】：根据《电力系统安全稳定控制技术导则》（DL/T723—2000)附录A的相关规定。

2.高压厂用电系统中断路器是一个重要元件，它的一些技术条件如下。

当主保护动作时间与断路器固有分闸时间之和大于0.15s时，短路参数可不考虑的是（）。

A：开断电流；B：关合电流；C：非周期分量；D：热稳定电流。

【答案】：C【解析】：根据DL/T 5153—2002第7.1.3条，可不考虑的是非周期分量。

3.发电厂厂用电负荷按生产过程中的重要性可分为（）。

A：4类；B：2类；C：5类；D：3类。

【答案】：D【解析】：4.某工程110V控制负荷直流系统选用无端电池的500Ah铅酸蓄电池组，该工程事故初期(1min)放电电流为184.6A,蓄电池组在1.83V放电终止电压下放电1h的容量系数为0.656，蓄电池组至直流主屏的距离为50m，请根据上述数据回答下列问题。

蓄电池组至直流主屏电缆的计算截面面积为（）。

A：548.6mm2；B：308.8mm2；C：274.3mm2；D：154.4mm2。

【答案】：A【解析】：直流电缆电阻计算公式：R=ρL/S=0.0184X100/S=1.84/S，蓄电池组至直流主屏电缆所允许的最大电阻R=△U/I=1.1/328=1.84/S,由此S=548.6.5.穿墙套管的选择。

穿墙套管按短路动稳定要求ρ≤kρxu，其中ρxu是穿墙套管的抗弯破坏负荷（N）,为在短路时作用于穿墙套管的力（N）。

系数A值正确的是（）。
