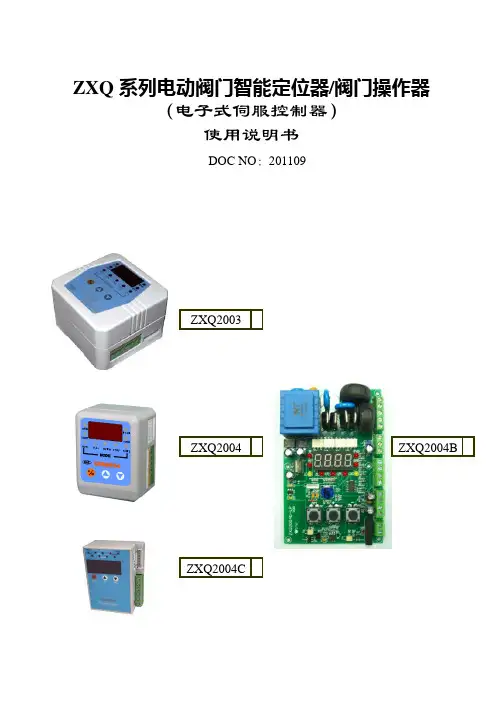

ZXQ系列电动阀门智能定位器/阀门操作器
（电子式伺服控制器）
使用说明书
DOC NO：201109
ZXQ2003 ZXQ2004
ZXQ2004C ZXQ2004B
1
目录
一、 概述……………………………………………………2
二、 主要技术指标…………………………………………2 接线前请检查执行器在外部切换开关控制下能否在动作区域内工作，有无异常现象，能否达到开度的零位与满位，确保限位开关能正常工作。
接线前请检查执行器中电位器有无强电，用万用表分别测量电位器三接线端子，确保电位器在执行器运转过程中的阻值变化正常，排除断点等异常现象。
定位器与执行器间连线要一致，仔细检查两者端子的对应关系；特别注意定位器电源、输入信号与输出信号接线，切莫把电源接至弱电信号端，同时用仪表测量控制输入信号在定位器接受信号范围内。
如与执行器配套使用，在严寒、酷热、高温的环境下开箱时，仪表应于现场存放3小时以上方可进行标定校验。
2 三、 定位器面板………………………...……………….…3
四、 接线方式………………………………………............5
五、 设定操作方法………………………………………....6
六、 错误代码列表…………………………………………9
附录：其它标定操作（出厂后如需此项操作，请在厂家指导下使用）................9
如顾客所购买的是本公司Z型（机电一体）执行器，内部定位器无需对执行器转角标定，接线无误即可正常使用。
ZXQ系列电动阀门智能定位器是以工业单片机为核心的智能信号采集控制系统，体积小巧，可选择安装在电动执行器的接线盒内或以DIN导轨方式固定在外，能直接接收工业仪表或计算机等输出的4~20mA DC信号(其它输入信号类型可在出厂前定制)，与电位器反馈的电动执行器配套对各种阀门或装置进行精确定位操作，能对电动执行器的转角（或位移）进行自由标定，同时输出4~20mA DC的执行器转角位置（或位移）反馈转换信号，可精确设定执行器转角位置的下限限位值和上限限位值，定位器采用3个按键操作，9个LED灯可直接显示定位器模态，4位数码LED通过按键切换显示阀位实际开度值、阀位设定开度值、定位器壳内温度，操作方便。
智能阀门定位器
YT-2300系列
使 用 说 明 书
YTC
V.1.04- 目 录（硬件）-
说明书概要3
安全注意事项和产品保证内容及保证期限3
产品简介4
主要特征和功能4
铭牌内容和说明5
型号标记方法6
主要参数7
内部结构8
安装9
注意事项9
YT-2300L 外形尺寸图9
YT-2300R 外形尺寸图10
YT-2300L的安装11
YT-2300L的安装例图 11
利用支架安装YT-2300L11
YT-2300R的安装15
YT-2300R的安装例图15
利用支架安装YT-2300R15
气管连接18
注意事项18
使用的空压条件18
接管的条件19
执行机构和YT-2300气管的连接19
单作用执行机构和气管的连接19
双作用执行机构和气管的连接19
电源连接20
注意事项20
电流输入信号端子的连接21
反馈信号端子的连接21
接地端子的连接21
自动/手动开关22可调节型节流孔的使用方法22
PTM, HART选项模块的安装23- 目
录 （软件）-
自动设定和基本操作方法24
按钮说明24
正常运行模式（RUN模式）的说明25
自动设定 (AUTO CAL)25
自动设定1 (AUTO 1) 26
自动设定2 (AUTO 2)26
自动设定3 (AUTO 3) 26
手动模式（MANUAL）27
参数模式 (PARAM)27
参数种类27
死区(dEAdZONE)设定28
P 值设定（KP）28
I 值设定（KI）29
D 值设定（KD）29
手动设定模式 (HAND CAL)30
手动设定模式的种类30
阀门的零点和量程的设定30
阀位输出信号的零点和量程设定31
按行程百分比降低阀门量程（PE TRIM）32
设定反馈信号的正/反输出信号(TR_NORM/REV)32
阀门模式（VALVE）33
动作模式的变更 (ACT)33
流量特性的变更 (CHAR)33
用户自定义流量特性的设定 (USER SET)34
紧密开放功能的设定 (TSHUT OP)34
紧密关闭功能的设定 (TSHUT CL)35
HVP11F智能阀门定位器
产品说明书
重庆川仪调节阀有限公司
用 户 须 知
1、本产品先上电，后供气源。
2、用户第一次使用前，必须检测安装位置，进行自动检测。
3、如果改变了安装位置，需要检测安装位置和进行自动检测。
4、严禁连接处漏气，用肥皂水检查连接处的气密性。
5、气源要求：
a、气源应为清洁、干燥的空气，应无明显的油蒸汽、油和其它流体；
b、气源应无明显的腐蚀性气体、蒸汽和油剂；
c、气源中所含固体微粒数量应小于5mg/m3，且微粒直径小于5um，含
油量应小于5mg/ m3；
d、工作压力下的气源露点应比定位器工作环境温度至少低10°C。
警告：执行机构气室无压力才准安装智能阀门定位器。气源质量必须达到
以上第5条的要求，特别是气源应干燥，否则会损坏定位器。
2一、概 述
HVP11F型定位器是在HVP11基础上软硬件全面升级的一种智能型的阀门定位器，现
场抗电磁干扰和控制能力大幅提升，输入阻抗降至350欧姆。它采用两线制传输（即电
源、4～20mA模拟信号、双向数字通信信号同在两根线上传输），其工作原理与传统电—
气阀门定位器截然不同，与气动执行机构组成一个反馈控制回路，在这个控制回路中，
显示的调节阀位置反馈信号作为被控制的变量，与给定信号值在微处理器中作比较，这
两个信号的偏差通过主控板的输出口，发出不同长度的脉冲，控制I/P转换单元压力输
出口的压力输出,从而驱动调节阀动作（如图1所示）。
气动调节阀带上HVP11F型智能阀门定位器，能很好地克服摩擦力（特别适合石墨
填料静摩擦力大的阀）和阀芯上的不平衡力，提高调节阀的响应速度，使其定位更迅速、
精确，特别适合振动频繁场所。它不仅完全能替代传统的电—气阀门定位器，而且可直
接接入HART协议网络系统。用户可通过上位机读写它的工位号、设备号、产品序列号
等基本设备管理信息，并可实时监视调节阀的动态信息（如调节阀全开、全闭等）。可
随时就地（用按钮、手持设定器）或通过上位机对它的控制参数进行调整和设定。很好
TZID-C 智能定位器
安装及操作说明书
MOTOYAMA ENG. WORKS LTD 本山製作所 株式
会社 2 气路连接
• 使用与定位器气源端口处标识的标准接口连接气源
• 连接定位器的输出与气动执行器的气缸
电气连接
根据下列接线端子图以及设计要求进行相应的配线(一般只需+11，-12，+31，-32)
+11 -12 控制信号输入端子(DC4---20mA，负载电阻Max.410欧姆)
+31 -32 位置返馈输出端子(DC4---20Ma，DCS+24V供电)
+41 -42 全关信号输出端子(光电耦合器输出)
+51 -52 全开信号输出端子(光电耦合器输出)
+81 -82 开关信号输入端子(光电耦合器输入)
+83 -84 报警信号输出端子(光电耦合器输出)
+41 -42 低位信号输出端子(干簧管接点输出，5---11VDC, <8 mA)
+51 -52 高位信号输出端子(干簧管接点输出，5---11VDC, <8 mA)
调试步骤
1. 接通气源，检查减压阀后压力是否符合执行器的铭牌参数要求(定位器的最大供气压力为7BAR，但实际供气压力必须参考执行器所容许的最大气源压力)。
2. 接通4---20mA输入信号。(定位器的工作电源取自输入信号，由DCS二线制供电，不能将DC24V直接加至定位器，否则有可能损坏定位器电路)。
3. 检查位置返馈杆的安装角度（如定位器与执行器整体供货，则已经由执行器供货商安装调试完毕，只需作检查确认，该步并非必须）：
• 按住MODE键。
• 并同时点击⇧或⇩键，直到操作模式代码1.3显示出来。
• 松开 MODE键。
• 使用⇧或⇩键操作，使执行器分别运行到两个终端位置，记录两终端角度
• 两个角度应符合下列推荐角度范围（最小角位移20度，无需严格对称）
直行程应用范围在 -28º--- +28º 之内。
角行程应用范围在 -57º--- +57º 之内。
