钢坝金属结构设备及安装施工方案

  • 格式：doc
  • 大小：132.50 KB
  • 文档页数：12

我的始发井围护结构工程方案V1

页脚内容1

编号：DGZCG-[2015]6号－8

大厂县鲍邱河褚各庄钢坝工程

金属结构及设备安装

分部工程验收

鉴 定 书

单位工程名称：大厂县鲍邱河褚各庄钢坝工程

大厂县鲍邱河褚各庄钢坝工程验收工作组

2015年8月25日

我的始发井围护结构工程方案V1

页脚内容2 前言：

1、验收依据：

《水利水电建设工程验收规程》SL223--2008、《水利水电工程质量检验与评定规程》SL176—2007、相关设计文件及有关规程规范。

2、组织机构：分部工程验收由天津市冀水工程咨询中心主持，由大厂回族自治县水务局、河北省水利水电勘测设计研究院、天津市冀水工程咨询中心、廊坊中达水利工程有限公司的代表组成大厂县鲍邱河褚各庄钢坝工程分部工程验收工作组（名单附后）。

3、验收过程：①廊坊中达水利工程有限公司大厂县鲍邱河褚各庄钢坝工程施工项目部首先向大厂回族自治县水务局递交验收申请报告②大厂回族自治县水务局组织相关单位，组成大厂县鲍邱河褚各庄钢坝工程分部工程验收工作组③分部工程验收工作组首先听取廊坊中达水利工程有限公司大厂县鲍邱河褚各庄钢坝工程施工项目部的工程建设和单元（分项）工程质量评定情况的汇报④分部工程工作组现场检查工程完成情况和工程质量⑤分部工程工作组检查单元工程质量评定及相关资料⑥召开分部工程验收会议，讨论并通过分部工程验收鉴定书。

一、分部工程开工完工日期：

2015年5月12日开工，2015年 8月24日完工。

二、分部工程建设内容：

大厂县鲍邱河褚各庄钢坝工程分部工程主要包括金属结构及设备安装

三、施工过程及完成的主要工程量：

1、施工过程

1）施工测量

根据设计图纸及相关技术文件，进行控制测量，施工测量，各阶段的测量精度均满足有关技术规范要求，并报送监理工程师审核。

2）埋件安装：本部分埋件安装工作内容主要指埋设在一期砼、地下和其它砌体中的预埋件，包括止水埋件、液压启闭机埋件、电气管道及电缆；等预埋件。埋件安装前对安装基准线和基准点进行复核检查。埋件安装就位并固定后，在一、二期混凝土浇筑前，对埋件的安装位置和尺寸进行测量检查。二期混凝土浇筑后，重新对埋件的安装位置和尺寸进行复测检查。

3）闸门安装：根据现场条件，闸门安装时在闸底内侧进行安装，因此每孔闸室闸门在安装时先底轴驱动卧倒闸门的底横轴、底支铰、底止水，底轴驱动卧倒闸门底横轴、底支铰、底止水安装完成后再安装拼装门叶。

依次用运输拖车将制作完成的钢闸门配件运抵安装现场（运输时闸门配件分节编号1和3的和2和4的同时运输），由汽车吊把每一节钢闸门卸下并吊运至指定地面位置。 我的始发井围护结构工程方案V1

页脚内容3 安装前检查:对待组装的闸门的各项尺寸进行复查，并对闸门及其附件认真检查各零部件是否齐全，在运输、存放过程中是否损伤；在检查中发现损伤、缺陷或零件丢失，要进行修整，补齐零件后方可进行安装。

底轴驱动卧倒闸门底横轴分节按编号组装，采用人工配合50t吊车吊装的就位方法。另外一节钢坝闸门底横轴的吊装就位方向同上，与已定位的前一节钢坝闸门连接拼装成为整体的。

调整钢闸门整体的各种技术数据，并且利用事先预埋的安装工艺螺栓和专用工装具把钢坝闸门底横轴牢牢固定，最后采用合理的焊接顺序对钢坝闸门底横轴连接处进行连接，完成后二期浇注，进行碰伤油漆防腐。

底横轴安装结束，进行门叶分节吊装组装，与底横轴连接。方法同底轴安装。

4）调试运行：在闸门安装结束后，则可以安装启动装置和液压启闭机，一切正常后，将启闭机接上临时电源，进行试启闭。

试启闭一切正常，在进行最后检查，确保没有异常进行现场控制安装。

全部完成后进行最终调试，调整钢坝倾倒角度及锁定位置。

2、完成的主要工程量

钢坝40m，启闭机2台，控制柜1台。

四、质量事故及质量缺陷处理情况：本工程无质量事故 我的始发井围护结构工程方案V1

页脚内容4 五、工程质量评定：

1、本分部工程共分为3个单元工程，完成3个单元，已评定3个单元，已评定单元工程质量全部合格。施工单位自检总点数210点，合格210，合格率100%；

单元工程质量评定统计表

分部工程名称 单元工程名称 检测点数 合格点数 合格率% 评定等级

金属结构及设备安装 闸门预埋件安装 44 44 100% 合格

闸门门体安装 138 138 100% 合格

启闭机安装 28 28 100% 合格

合计 210 210 100% 210

金属结构及设备安装质量检测统计表

分部工程名称 单元工程名称 检测项目 检测点数 合格点数 合格率

金属结构及设备安装 闸门预埋件安装 底支铰埋件安装 20 20 100%

底止水埋件 18 18 100%

启闭机埋件安装 6 6 100%

闸门安装 底支铰座、底横轴 30 30 100%

闸门门体安装 40 40 100%

止水橡胶安装 39 39 100%

焊缝外观质量检查 14 14 100%

焊缝内部质量检查 4 4 100%

表面防腐蚀质量检查 11 11 100%

启闭机安装 液压启闭机机械系统机架安装 8 8 100%

启闭机试运行 1 1 100%

液压泵站安装第

1 台 9 9 100% 我的始发井围护结构工程方案V1

页脚内容5 液压泵站安装第

2 台 9 9 100%

液压泵站试运行 1 1 100%

合计 210 210 100%

且施工中未发生过质量事故，原材料质量合格。

根据验收有关规定，本分部工程的质量等级自评为合格。

2、监理单位复核意见：

单元工程质量评定统计表

分部工程名称 单元工程名称 检测点数 合格点数 合格率% 评定等级

金属结构及设备安装 闸门预埋件安装 19 19 100% 合格

闸门门体安装 85 85 100% 合格

启闭机安装 12 12 100% 合格

合计 116 116 100% 116

金属结构及设备安装质量检测统计表（监理抽检）

分部工程名称 单元工程名称 检测项目 检测点数 合格点数 合格率

金属结构及设备安装 闸门预埋件安装 底支铰埋件安装 10 10 100%

底止水埋件 6 6 100%

启闭机埋件安装 3 3 100%

闸门安装 底支铰座、底横轴 30 30 100%

闸门门体安装 13 13 100%

止水橡胶安装 13 13 100%

焊缝外观质量检查 14 14 100%

焊缝内部质量检查 4 4 100%

表面防腐蚀质量检查 11 11 100% 我的始发井围护结构工程方案V1

页脚内容6 启闭机安装 液压启闭机机械系统机架安装 4 4 100%

启闭机试运行 1 1 100%

液压泵站安装第

1 台 3 3 100%

液压泵站安装第

2 台 3 3 100%

液压泵站试运行 1 1 100%

合计 116 116 100%

施工中未发生过质量事故，原材料质量合格。

根据验收有关规定，本分部工程的质量等级自评为合格。

2、监理单位复核意见：

监理单位共抽检 116点，合格116点，合格率100%。且施工中未发生过质量事故，

原材料质量合格。

经复核，同意施工单位自评结果，本分部工程的质量等级复核为合格。

3、分部工程质量等级评定意见：

经施工单位自评、监理单位复核，一致同意：本分部工程质量等级评定为合格。

六、验收遗留问题及处理意见：

由于安装时钢闸门防锈漆发生小部分磕碰，在后期进行修补。

七、结论：

验收工作组经察看现场，听取施工单位的工作汇报并查阅相关资料，进行了充分讨论，取得一致意见：

本分部工程按合同要求已全部完工，工程质量符合设计和相关规范要求，施工资料齐全、质量检测及评定资料完备、准确。

根据验收有关规定，本分部工程的质量等级一致评定为合格，同意通过验收。

八、保留意见（保留意见人签字）：

无。 我的始发井围护结构工程方案V1

页脚内容7 我的始发井围护结构工程方案V1

页脚内容8

分部工程验收工作组成员签字表

姓 名 单 位 职务和职称 签 字

我的始发井围护结构工程方案V1

页脚内容9

十、附件：验收遗留问题处理记录

无 我的始发井围护结构工程方案V1

页脚内容10 我的始发井围护结构工程方案V1

页脚内容11 大厂县鲍邱河褚各庄钢坝工程

表G-1 分部工程施工质量评定表

单位工程名称 大厂县鲍邱河褚各庄钢坝工程 施工单位 廊坊中达水利工程有限公司

分部工程名称 金属结构及设备安装 施工日期 自2015年 5 月12日至2015年8月24日

分部工程量 评定日期 年 月 日

项次 单元工程类别 工程量 单元工程

个数 合格个数 其中优良个数 备 注

1 闸门预埋件安装 1 1

2 闸门门体安装 1 1

3 启闭机安装 1 1

合计 3 3

主要单元工程、重要隐蔽工程及关键部位的单元工程 关键部位单元

工程

施工单位自评意见 监理单位复核意见 项目法人认定意见

合集下载

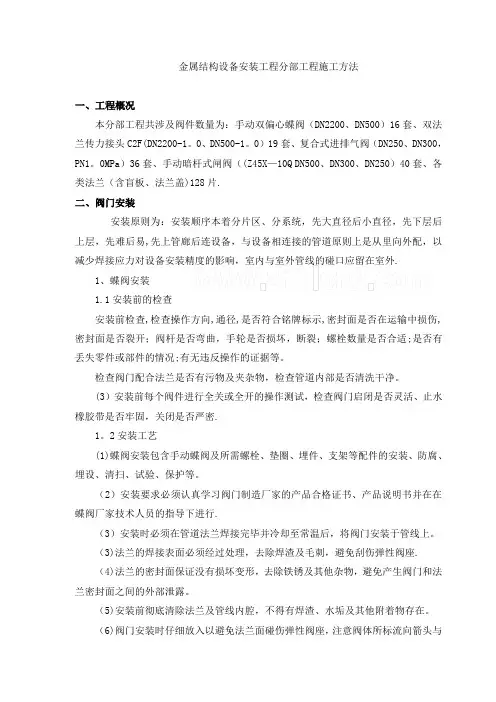

金属结构设备安装工程施工方案
