TouchPanel

Touch Panel原理壹:模拟式1.电流能均一性导通2.电压差能均匀变化同侧, 同侧当电流由 进入时, 即为接收端,反之反以此物理特性判位置之度(X.Y)点结构:一、上部基板1.基板: ITO/PET(属软性基板,可受力变形,才能使上,下部接触)ITO:氧化铟锡2.为使电流能匀一性导通,所以在除电极外,其余部份需绝缘,所以必须先印上一层绝缘层,只留电极处3.因绝缘胶印刷时可能有破洞,膜厚不足导致ITO与之后印刷的银线路产生绝缘不足情况,所以需再印一次同位置的绝缘层(注:另外亦可能以蚀刻方式制作出绝缘效果)4.银胶阻抗低目的:制造电流可均一性流通之效果,与ITO层直接接触银的宽度愈粗,则可使回路抵抗愈低当操作电压为5V时I(电流)=V/R=5/(r1+R+r2) r1,r2:即银线路之阻抗R: panel阻抗=面阻抗*银电极距离/银电极宽度△V AB=5/(r1+R+r2)*r1△VBC=5/(r1+R+r2)*R1△VCD=5/(r1+R+r2)*r2当在测直线性时则模拟转数字的IC,,则愈易判断位置,Touch panel之特性较好(注:电测时△V AB即为端子至第一点)5.当银线路制作完成后,为防止将来组合时银与下部电极产生导通,故须再印一层绝缘层,而此绝缘层需全面性覆盖,只留将来的pin处6. 接下来为使ITO/PET 与下部接着,必须有黏着剂将上、下部贴合黏着层为全面印刷,只留气穴及pin 处,气穴目的将组合后内部的空气挤出二、下部基板:1. 基板：ITO/Glass先印刷Micro Dot以Ni 金属板印刷,micro dot 要求透光度佳与ITO glass 附着力强目的：使组合后的ITO/PET 不会因重力的关系陷下而使上、下部无动作时产生动作 另,dot 之高度,、宽度荷重25g 以下 pitch=2mm 荷重15g 以下 pitch=3mm当量取荷重时,可能出现某些点有较大的荷重状况,此点不可计,原因为压的点可能在dot 上所导致A ：四个dot 中心B ：两个dot 中心C ：dot 上荷重 C ＞B ＞A当测荷重时有Φ0.8及Φ8mm 两种测头,主要是模拟笔触及指触时的不同2. Touch panel 尺寸有分外型尺寸、视区尺寸、动作区尺寸视区尺寸：意指整个机台加上外盖时的可视区 动作尺寸：指panel 上之有效区因机台外壳会对panel 有加压的动作,恐会影响到上、下部ITO 处接触产生误动作,故需在动作区与视区间,印上一层绝缘层,如图 上、下各留两长条,为将来印刷银电极预留 此绝缘层为透明3. 因上述之透明绝缘内含溶剂,会与银产生反应,造成银导通不良,故在印刷银电极前需再印刷绝缘层(绿)UV 热硬化型,若只印一层,可能有气泡产生,故有时需印刷两次4. 印银电极：目的同上部(4)5. 印绝缘层：目的同上部(5)三、connect 部：可分为Heat Seal 及FPC 其作用是将讯号连接用,Heat Seal 通常用在插槽式,FPC 用在插槽式或焊接式基板：PET(38um)因薄所以可弯曲,可绕第一层：印刷银,导通,阻抗低第二层：印刷碳,目的：保护银线路,因银绕折性不佳,若无碳保护,可能导致断路第三层：印刷绝缘层,保护线路,若外界有particle 掉落恐有短路第四层：异方性胶印刷目的：使接pin 处之银,透过导电粒子导通,使讯号传送。

RX RX X RX RX
• 需嵌入光源
IR_touch（北京匯冠電子）
• • • • 因為Cost比較高，所以應用受到限制 采用差值算法，可以實現解析度4096 x 4096 響應時間：<16ms 位置識別精準度： 0.3mm識別 0.5mm判斷是否有動作
3.如何選用正確的方案
1. 應用場合(電容/電阻/紅外/聲波……) 2. 產品Cost（產品材料的考量） 3. Performance（觸摸控制IC的不同） 4. …… 5. Multi touch功能技术选择红外而没有选用感应电容是 考虑Cost会很高:1.控制IC貴 2.屏的制程难度大,良 率不高，對于大量量產Cost會很高
2.2 表面電容式觸摸屏結構
Glass
1層ITO 截面圖 電極 絕緣层 ITO
Master
表面電容式觸摸屏原理
• 从四个角感应
• 在表层建立静电区域
• 手指吸收面板电荷
• 控制器則會算出電流 被吸走的比例而算出X軸和Y軸
2.3 感應(投射)電容式觸摸屏結構
2層ITO
Glass SiO 2 ITO
感应电容式控制器厂商分析
• 新思科技/义隆电子/Leadies 专注于笔记本电脑和便携消费类电子产品它要求 电容触摸感应技术的特点是具有高的分辨率，甚至可手写输入，高背光、不 仅能实现触摸按键功能，还能实现全屏触摸、甚至多指触控等先进功能 Cypress/ATLab/Quantum/意法半导体/飞思卡尔/TI/启攀微电子 应用方案比较广 泛,这几家公司的方案主要针对触摸按键/滑条/滑轮，而少用于全触摸屏，目 前这几家都没有多指触控方案，都表示多指触控方案正在开发中。但是他们 能应对家电产品所需的抗静电、抗水以及电磁干扰要求等。

触摸屏工艺流程简介
Capacitive Touch-Panel
章节
第1章:电容屏的应用/工作原理/分类 第2章:目前市面上的电容屏及Sensor结构 第3章:Sensor生产流程 第4章:Touch panel主要材料 第5章:设计规则 第6章:后段生产流程 第7章: Touch panel & MCU interface 第8章:目前Touch panel 开发状况 第9章: Touch panel开发过程需完善事项
Control, Gesture, Multi-touch High
Not needed High
Long Life More Functions User Friendly
1.4 How it works
1.5 电容触摸屏分类
表面电容式
由一个普通的ITO层和一个金属边框，当一根手指触摸屏幕时，从面板 中放出电荷。感应在触摸屏的四角完成，不需要复杂的ITO图案
2指方案
能在GPS等产品上推广
单指+手势 逐渐取代电阻式方案
1.3 Resistive TP VS Capacitive TP
Reliability-lifetime
Input
Stylus Functions Using
Finger Touch Cost
Calibration Resolution Advantage
第1章 电容屏的应用/工作原理/分类
1.1 触摸屏市场
高端市场—智能型触控手机、触控平板电脑 （如10指方案产品等）
中低端普及型市场—消费类电子市场， 车载市场，工控市场，家电市场…追求 更高的性价比 （如5指触控产品等）
1.2 电容式触摸屏的应用
10指方案

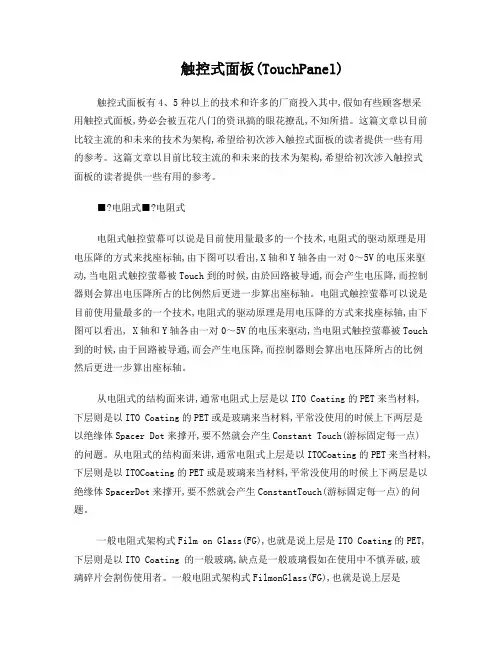

触控式面板(TouchPanel)触控式面板有4、5种以上的技术和许多的厂商投入其中,假如有些顾客想采用触控式面板,势必会被五花八门的资讯搞的眼花撩乱,不知所措。

这篇文章以目前比较主流的和未来的技术为架构,希望给初次涉入触控式面板的读者提供一些有用的参考。

这篇文章以目前比较主流的和未来的技术为架构,希望给初次涉入触控式面板的读者提供一些有用的参考。

■?电阻式■?电阻式电阻式触控萤幕可以说是目前使用量最多的一个技术,电阻式的驱动原理是用电压降的方式来找座标轴,由下图可以看出,X轴和Y轴各由一对0～5V的电压来驱动,当电阻式触控萤幕被Touch到的时候,由於回路被导通,而会产生电压降,而控制器则会算出电压降所占的比例然后更进一步算出座标轴。

电阻式触控萤幕可以说是目前使用量最多的一个技术,电阻式的驱动原理是用电压降的方式来找座标轴,由下图可以看出, X轴和Y轴各由一对0～5V的电压来驱动,当电阻式触控萤幕被Touch 到的时候,由于回路被导通,而会产生电压降,而控制器则会算出电压降所占的比例然后更进一步算出座标轴。

从电阻式的结构面来讲,通常电阻式上层是以ITO Coating的PET来当材料,下层则是以ITO Coating的PET或是玻璃来当材料,平常没使用的时候上下两层是以绝缘体Spacer Dot来撑开,要不然就会产生Constant Touch(游标固定每一点)的问题。

从电阻式的结构面来讲,通常电阻式上层是以ITOCoating的PET来当材料,下层则是以ITOCoating的PET或是玻璃来当材料,平常没使用的时候上下两层是以绝缘体SpacerDot来撑开,要不然就会产生ConstantTouch(游标固定每一点)的问题。

一般电阻式架构式Film on Glass(FG),也就是说上层是ITO Coating的PET,下层则是以ITO Coating 的一般玻璃,缺点是一般玻璃假如在使用中不慎弄破,玻璃碎片会割伤使用者。
